Особенности подключения роутеров mikrotik

Быстрая настройка

После входа в настройки роутера с помощью утилиты Winbox перед пользователем открывается окно стандартной конфигурации Mikrotik. Ему предлагается удалить ее или оставить без изменений. Если нужно произвести настройку маршрутизатора максимально быстро — необходимо оставить заводскую конфигурацию без изменений, нажав на «OK».

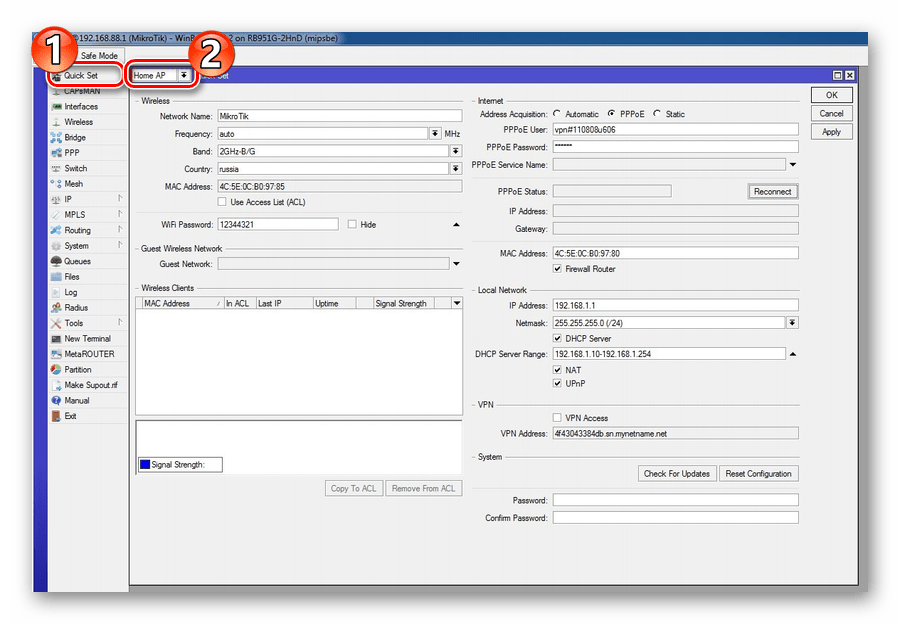

Чтобы перейти к быстрым настройкам, требуется выполнить два простых шага:

1. В левом столбце окна утилиты Winbox перейти на вкладку «Quick Set».
2. В выпадающем списке в открывшемся окне выбрать режим работы роутера. В нашем случае больше всего подойдет «Home AP» (Домашняя точка доступа).

Окно Quick Set вмещает в себя все базовые настройки роутера. Вся информация в нем сгруппирована по разделам, посвященным настройкам Wi-Fi, интернета, локальной сети и VPN. Рассмотрим их подробнее.

Беспроводная сеть

Настройки беспроводной сети расположены в левой части окна Quick Set. Параметры, которые доступны там для редактирования, такие же как и при настройке маршрутизаторов других моделей.
Здесь пользователю необходимо:

• Ввести имя своей сети;
• Указать частоту сети или выбрать автоматическое ее определение;
• Выбрать режим вещания модуля беспроводной сети;
• Выбрать свою страну (необязательно);
• Выбрать тип шифрования и задать пароль доступа к беспроводной сети. Обычно выбирают WPA2, но лучше отметить галочками все типы, на случай если устройства в сети не поддерживают его.

Практически все настройки осуществляются путем выбора из выпадающего списка или отметки в чекбоксе, поэтому придумывать ничего не потребуется.

Интернет

Настройки интернета находятся справа вверху окна Quick Set. Пользователю предлагается 3 их варианта, в зависимости от типа подключения, используемого провайдером:

1. DHCP. В заводской конфигурации он присутствует по умолчанию, поэтому дополнительно настраивать ничего не придется. Разве что понадобится проверить МАС-адрес, если провайдер использует привязку к нему.
2. Статический ІР-адрес. Здесь придется внести параметры, полученные от провайдера, вручную.
3. РРРоЕ-соединение. Здесь также придется вручную ввести имя пользователя и пароль, а также придумать имя для своего соединения. После этого следует нажать на «Reconnect», и если параметры настроены сделаны правильно, в полях, расположенных ниже, отобразятся параметры установленного подключения.

Как видим, ничего трудного в изменении параметров интернет-соединения в роутере Микротик нет.

Локальная сеть

Сразу же под сетевыми настройками в окне Quick Set располагается конфигурация локальной сети. Здесь можно изменить IP-адрес роутера и настроить DHCP-сервер.
Чтобы интернет работал нормально, необходимо также обязательно разрешить трансляцию NAT, отметив галочкой соответствующий чекбокс.

Поочередно изменив все параметры в окне Quick Set, нажмите на кнопку «Apply». Соединение с роутером будет разорвано. Перезагрузите компьютер или просто отключите, а затем снова включите сетевое подключение. Все должно заработать.

Установка пароля администратора

В заводских настройках роутеров Mikrotik пароль отсутствует. Оставлять его в таком состоянии категорически нельзя из соображений безопасности. Поэтому, завершив базовую настройку устройства, следует обязательно установить пароль администратора. Для этого:

1. В левом столбце окна утилиты Winbox открыть вкладку «System» и в ней перейти в подраздел «Users».
2. В открывшемся списке пользователей двойным щелчком открыть свойства пользователя admin.
3. Перейти к установке пароля пользователя, кликнув на «Password».
4. Задать пароль администратора, подтвердить его и применить изменения поочередным нажатием на «Apply» и «OK».

На этом установка пароля администратора завершена. При надобности в этом же разделе можно добавить и других пользователей или группы пользователей с разным уровнем доступа к маршрутизатору.

Вход в настройки роутера MikroTik

Выполнить настройку роутера MikroTik можно разными способами:

• С помощью специальной программы Winbox для ОС Windows. Скачать на официальном сайте.
• С помощью браузера, перейдя по адресу 192.168.88.1. В настройках браузера не должен быть указан proxy-сервер!
• Настройка через Telnet.

Мы будем настраивать роутер Mikrotik с помощью программы Winbox.

Подключаемся к роутеру MikroTik:

1. Запустите программу Winbox и перейдите на вкладку Neighbors;
2. В списке отобразится ваш роутер. Нажмите левой кнопкой мыши на его MAC адрес;
3. Нажмите кнопку Connect.Login по умолчанию admin, пароль пустой.

MikroTik WinBox

Выход в интернет и NAT

Провайдером в моей лаборатории будет домашний роутер. Предоставлять доступ через динамический адрес. Так же данная настройка подойдёт и для людей с выходом IPoE. Открываем меню DHCP-Client, создаём новый на первом интерфейсе, настройки оставляем по умолчанию.

Проверяем что мы получили адрес и можем пропинговать ya.ru

Для того чтобы клиенты ЛВС имели выход в интернет, необходимо создать правило IP-Firewall-NAT, в котором говорим, что, если src. Address из сети 192.168.1.0/24, то выпускать трафик через ether1.

На вкладке Action говорим, что делаем masquerade. Сохраняем правило.

Описание сетевых интерфейсов

Конфигурация сетевых интерфейсов MikroTik будет выглядеть следующим образом: первый порт ether1 будет подключен к провайдеру (WAN порт), остальные порты ether2-5 будут работать в режиме коммутатора для подключения компьютеров локальной сети.

Чтобы не путать сетевые интерфейсы, опишем их с помощью комментариев.

Входим в настройки MikroTik с помощью программы Winbox.

Записываем для первого порта ether1 комментарий «WAN»:

1. Открываем меню Interfaces;
2. Выбираем первый интерфейс ether1;
3. Нажимаем желтую кнопку Comment;
4. В появившемся окне вводим комментарий «WAN»;
5. Нажимаем кнопку OK.

Записываем для второго порта ether2 комментарий «LAN»:

1. Выбираем интерфейс ether2;
2. Нажимаем желтую кнопку Comment;
3. В появившемся окне вводим комментарий «LAN»;
4. Нажимаем кнопку OK.

Теперь в списке интерфейсов четко видно их назначение.

Сравнение MikroTik Mesh vs Tp-Link, Asus, Tenda, Zyxel, Mercusys, Linksys, D-Link

Рынок продукции Mesh систем настолько широкий, что можно запутаться в выборе производителя. Невооруженным взглядом можно определить, что комплекты отличаются количеством устройств и ценой. Как правило:

• комплекты с низкой ценой и максимальным количеством единиц Mesh устройств обладают заниженными скоростными характеристиками. До 100Мб;
• дорогие комплекты это ТОП по аппаратной начинке, которые выдают большую скорость. Свыше 200Мб.

Именно эти два свойства Mesh системы, стоимость и выходная скорость, определяют выбор при покупке. Учитывая разную природу этих свойств, сложно составить однозначный рейтинг Mesh систем. Однако описание основных характеристик прекрасно группируется в таблицу.

Таблица сравнения Mesh систем разных производителей

Модель	Цена за ед.	3-ий модуль	Наличие 5ГГц	Наличие 1Гб
TP-LINK Deco M4	61$	—	+	+
TP-LINK Deco M5	84$	+	+	+
Tenda Nova MW5s	38$	—	+	+
Tenda Nova MW6	58$	—	+	+
Asus MAP-AC1300	76$	+	+	+
Asus Lyra MAP-AC2200	118$	+	+	+
Asus ZenWiFi AX	220$	+	+	+
Asus ZenWiFi XD4	135$	+	+	+
ZYXEL Multy X	187$	+	+	+
ZYXEL Multy U	128$	+	+	+
Mercusys Halo S12	33$	—	+	—
Linksys Velop	95$	—	+	+
D-Link COVR-C1202	45$	—	+	+
Ubiquiti AFI-INS	144$	—	+	+
Ubiquiti AFI-INS	144$	—	+	+
MikroTik Audience	158$	+	+	+
MikroTik hAP ac2	61$	—	+	+

Есть вопросы или предложения по настройке Mesh в MikroTik? Активно предлагай свой вариант настройки! →

Настройка MikroTik на примере модели hAP Lite TC

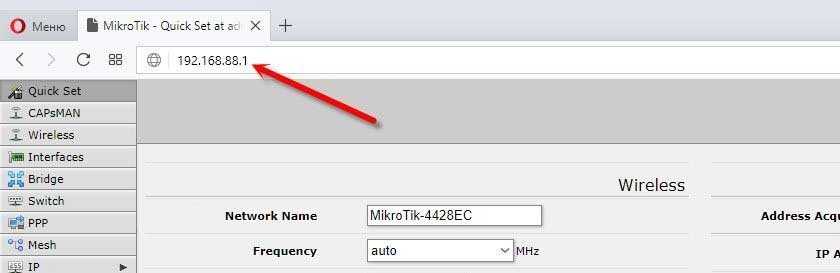

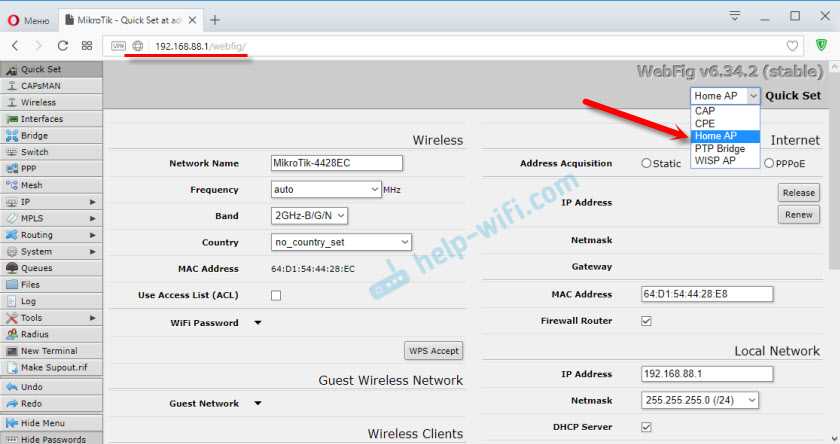

Чтобы зайти в настройки роутера, нужно в любом браузере перейти по адресу 192.168.88.1. Подробнее об этом я писал в статье: 192.168.88.1 – вход на роутер MikroTik (RouterOS). Сразу должна открыться панель управления RouterOS (в моем случае версии v6.34.2). Проверьте, чтобы роутер работал в режиме «Home AP».

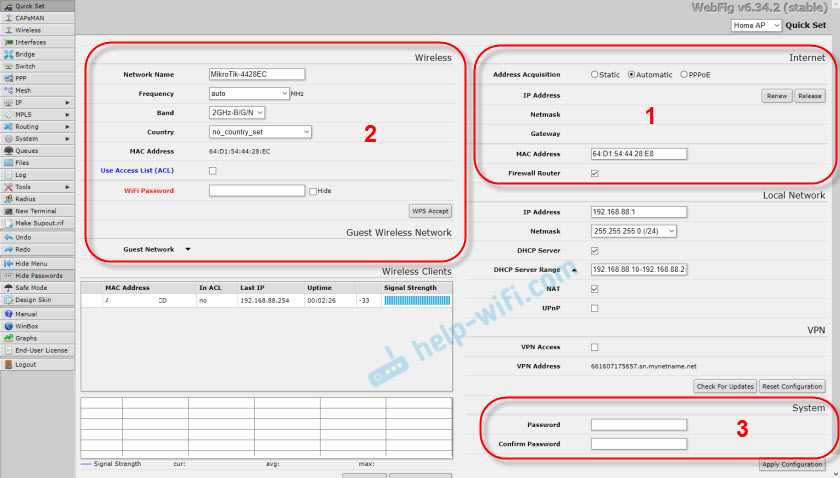

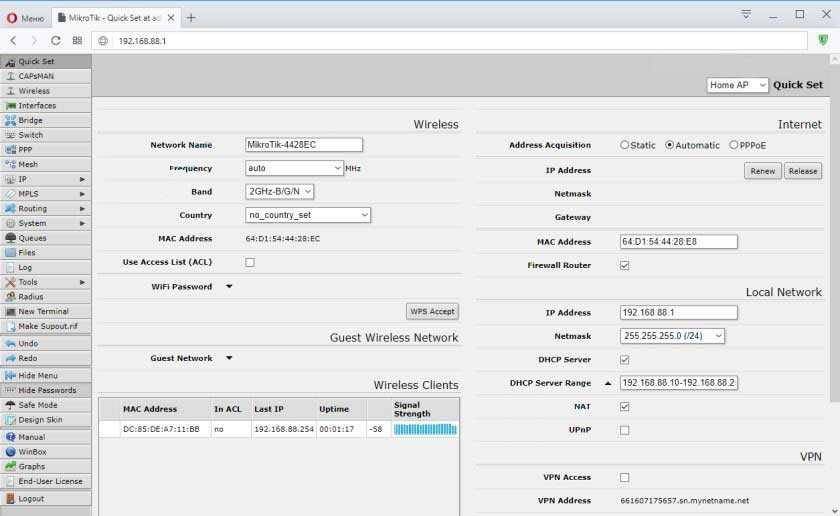

Как я уже писал выше, все базовые настройки можно задать прямо на главной странице «Quick Set». Она разделена на блоки. Настроить нам нужно следующее:

1. Подключение к интернету (Internet).
2. Wi-Fi сеть (Wireless).
3. Установить пароль на защиту панели управления (System).

Этих настроек вполне достаточно в большинстве случаев.

Настройка интернета на MikroTik (Динамический IP, PPPoE)

Важный момент! Если интернет у вас уже работает через маршрутизатор, то скорее всего ваш провайдер использует тип подключения Динамический IP, и дополнительная настройка не нужна. Так как тип подключения «Automatic» стоит по умолчанию. Можете сразу настраивать Wi-Fi сеть.

У вас должна быть информация о типе подключения, которое использует ваш интернет-провайдер. А так же все необходимые данные для подключения к интернету (если у вас НЕ динамический IP). Так же желательно сразу выяснить, делает ли провайдер привязку по MAC-адресу.

Значит так, если у вас тип подключения «Динамический IP», без привязки по MAC-адресу, то все сразу должно работать. Если есть привязка по MAC-адресу, то вам нужно либо прописать у провайдера MAC-адрес роутера (он указан в поле MAC Address), или же посмотреть MAC-адрес компьютера к которому привязан интернет и прописать его в поле «MAC-адрес» в настройках роутера.

Не забудьте сохранить настройки, нажав на кнопку «Apply Configuration» (в правом нижнем углу).

Настройка PPPoE

Выделяем тип подключения PPPoE, задаем имя пользователя и пароль (их выдает провайдер) и нажимаем на кнопку «Reconnect». Роутер должен подключится к интернету. Если все хорошо, то переходите к настройке Wi-Fi сети. Об этом ниже в статье.

А вот подключения по PPTP почему-то не добавили в этот список. Наверное потому, что он не очень популярный. Но тем не менее, некоторые провайдеры его используют.

Настройка L2TP/PPTP

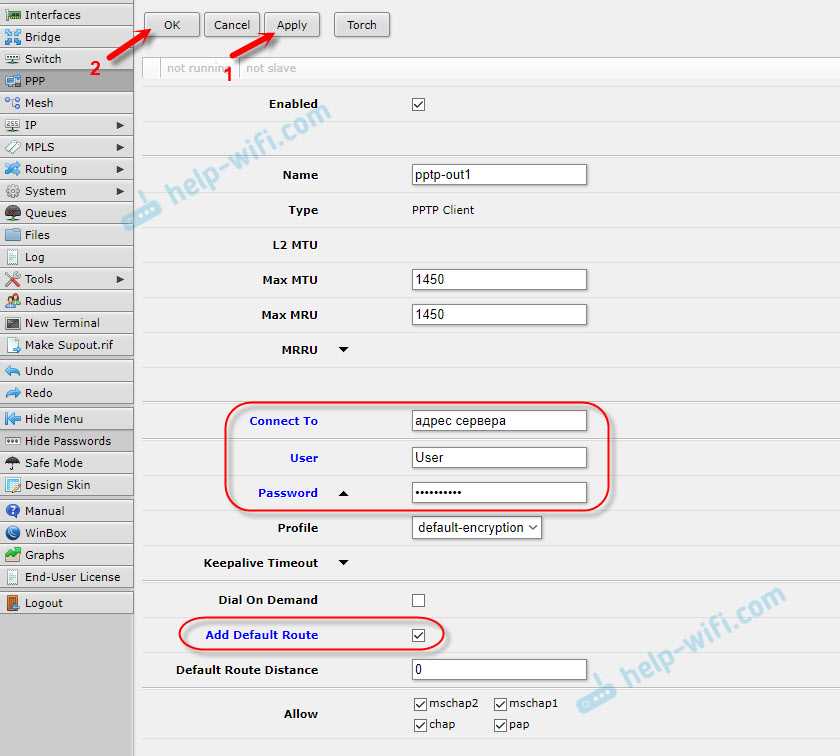

Сначала в разделе «PPP» нужно добавить «PPTP Client».

Дальше задаем адрес сервера (Connect To), имя пользователя (User) и пароль (Password). Эти данные выдает провайдер. Ставим галочку возле «Add Default Route». Затем сохраняем профиль нажав на кнопку «Apply» и «Ok».

Настройка сетевой карты компьютера

Чтобы на компьютере можно было зайти в настройки роутера Mikrotik, настроим сетевую карту на получение автоматических настроек.

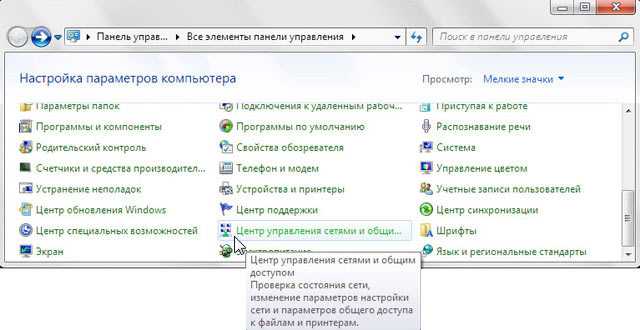

Открываем «Пуск» → «Панель управления» → «Центр управления сетями и общим доступом».

Windows7 — Панель управления

Перейдем в «Изменение параметров адаптера».

Windows7 — Изменение параметров адаптера

Нажимаем правой кнопкой мыши на «Подключение по локальной сети» и выбираем «Свойства»

Windows7 — Подключение по локальной сети

Нажимаем на «Протокол Интернета версии 4 (TCP/IPv4)» и кнопку «Свойства».

Windows7 — Протокол Интернета версии 4 (TCP/IPv4)

Выбираем «Получить IP-адрес автоматически» и нажимаете кнопку «OK».

Windows7 — Получить IP-адрес автоматически

Если сетевая карта не получает автоматически IP адрес из подсети 192.168.88.x, попробуйте его указать вручную (например: 192.168.88.21) или .

Настройка сетевой карты компьютера

Для упрощения настройки роутера MikroTik, сконфигурируем сетевую карту компьютера на получение автоматических настроек сети. Для этого в системе Windows 10 внизу слева в поисковой строке вобьем Центр управления сетями и общим доступом:

Выберем слева «Изменение параметров адаптера»:

Нажимаем правой кнопкой мыши на Ethernet0 (в вашем случаем подключение может именоваться по-другому) и выбираем «Свойства»

Нажимаем на IP версии 4 (TCP/IPv4) и кнопку «Свойства». Выбираем «Получить IP-адрес автоматически» и нажимаете кнопку «OK».

Если сетевая карта не получает автоматически IP адрес из подсети 192.168.88.x, попробуйте его указать вручную (например: 192.168.88.2) или сбросить роутер Mikrotik к заводским настройкам.

Сброс настроек

Если вы что-то перемудрили с настройками и не можете попасть на устройство, выполните его сброс к заводским настройкам.

1. Отключите питание;
2. Зажмите и держите кнопку Reset;
3. Подайте питание;
4. Дождитесь пока начнет мигать индикатор;
5. Отпустите кнопку Reset;
6. После перезагрузки подключитесь к устройству с помощью программы Winbox по MAC адресу, т.к. у устройства может быть IP адрес 0.0.0.0. В этом случае вы не сможете попасть в настройки через Web-интерфейс по стандартному IP адресу 192.168.88.1.

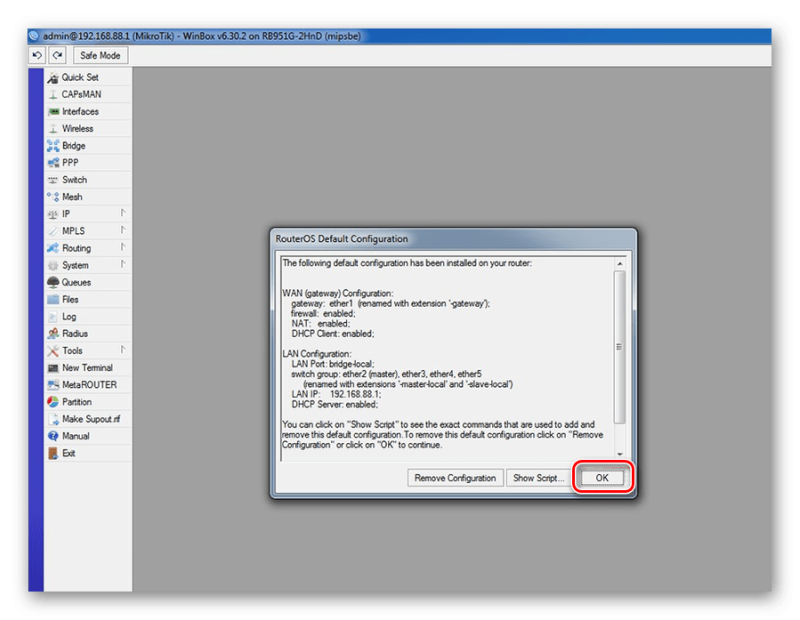

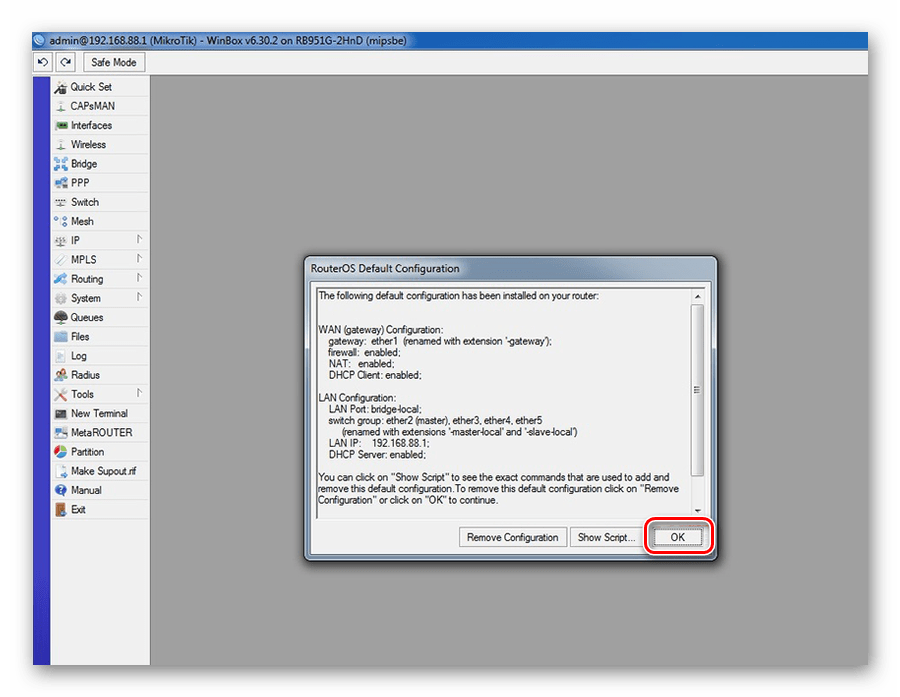

7. В Winbox в появившемся окне нажмите кнопку OK, чтобы применить настройки по умолчанию. В некоторых прошивках данное окно может не появится, а сразу применится стандартная конфигурация.

После этого устройству присвоится стандартный IP адрес 192.168.88.1, и появится доступ к настройкам через Web-интерфейс.

———————————————————————-

Удаленно настраиваем оборудование. Стоимость.Vodafone: +38 095 406-06-02Киевстар: +38 067 675-65-55Life: +38 093 889-78-96

Шаг 3: Настройка wifi соединения

Выбор wifi-сети

Перед тем, как подключиться к wifi в качестве клиента, необходимо выбрать нужную сеть wifi. Для этого в меню «Wireless» находим опцию «Scan» и нажимаем на нее. Микротик сканирует доступные wifi-сети и выводит их на экран.

Выбираем нужную сеть и нажимаем на кнопку «Connect». При этом необходимо указать пароль, если сеть защищена.

Настройка клиентского профиля

Для того чтобы микротик подключился к wifi-сети, необходимо создать клиентский профиль. Для этого в меню «Wireless» выбираем опцию «Security profiles» и создаем новый профиль, указывая имя и настройки защиты. Если сеть защищена паролем, то необходимо указать и его.

Далее в меню «Interfaces» выбираем созданный клиентский профиль и нажимаем на кнопку «Apply». Микротик должен успешно подключиться к wifi-сети и выйти в интернет.

Настройка dhcp сервера

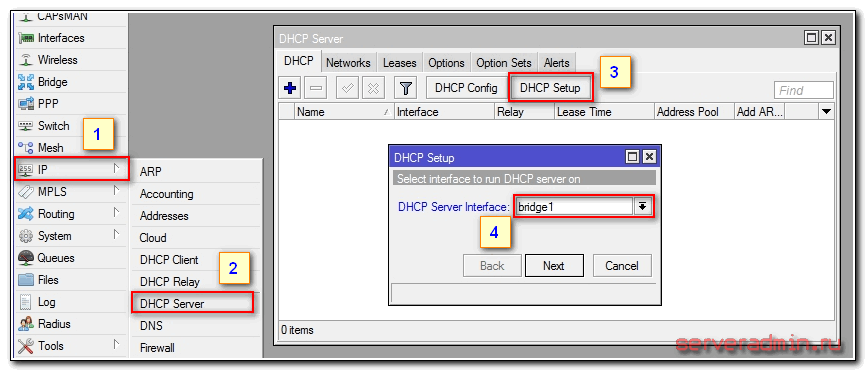

Для того, чтобы подключенные устройства могли получать сетевые настройки автоматически с роутера, на нем необходимо настроить DHCP сервер. Делается это не сложно, я сейчас по шагам все распишу. Идем в IP -> DHCP, переходим на вкладку DHCP и нажимаем DHCP Setup. Нам предлагают выбрать интерфейс, на котором будет работать сервер. Выбираем bridge1.

Жмем next. Теперь нужно выбрать адресное пространство, из которого будут выдаваться ip адреса. По-умолчанию указана подсеть, в которую входит ip адрес роутера. На это подходит, оставляем значение по-умолчанию 192.168.9.0/24.

Дальше нужно указать адрес шлюза, который будут получать клиенты. Так как для них шлюзом будет выступать сам микротик, оставляем его адрес, который уже предложен.

Теперь нужно указать диапазон адресов, которые будут выдаваться клиентам. Если вам не принципиально и вы не знаете, зачем его нужно менять, то оставляйте как есть. Будут использованы все свободные адреса подсети.

На последнем этапе вводим адрес dns сервера, который будет выдаваться клиентам. Это может быть как сам микротик, так и dns сервер провайдера. Это не принципиально, но лучше указать сам роутер. Так что пишем туда локальный адрес 192.168.9.1.

Следующий параметр оставляем по-умолчанию и жмем Next. На этом настройка dhcp сервера для локальной сети закончена.

Если мы сейчас проводом подключим любого клиента к mikrotik, то он получит сетевые настройки, но в интернет выйти не сможет

Не хватает еще одной важной настройки — NAT

Настройка второй точки доступа MikroTik Mesh-2

Данная точка доступа MikroTik Mesh-2 будет подключаться к базовой станции Mesh-1 и являться расширителем зоны покрытия WiFi. Для работы Mesh, точка доступа WiFi будет переведена в режим Bridge.

Предварительные настройки MikroTik Mesh-2

# jan/02/1970 00:04:51 by RouterOS 6.46.8
# software id = IT5K-H6ER
#
# model = RB952Ui-5ac2nD
# serial number = D3D50C2AA773
/interface bridge
add admin-mac=EA:14:AA:61:09:9B auto-mac=no name=Bridge-LAN
/interface wireless
set  ssid=MikroTik
set  ssid=MikroTik
/interface wireless security-profiles
set  supplicant-identity=MikroTik
/interface bridge port
add bridge=Bridge-LAN interface=all
/ip dhcp-client
add disabled=no interface=Bridge-LAN
/system identity
set name=MikroTik-Mesh-2

Есть вопросы или предложения по настройке Mesh в MikroTik? Активно предлагай свой вариант настройки! →

Настройка находится Wireless→Security Profiles

Настройка находится Wireless→WiFi Interfaces

Настройка находится Wireless→WiFi Interfaces

/interface wireless security-profiles
set  supplicant-identity=MikroTik
add authentication-types=wpa2-psk eap-methods="" group-key-update=20m mode=\
dynamic-keys name=Security-WiFi supplicant-identity="" \
wpa2-pre-shared-key=mikrotikconfigukr
/interface wireless
set  band=2ghz-b/g/n channel-width=20/40mhz-XX \
country=no_country_set disabled=no frequency=auto mode=ap-bridge \
security-profile=Security-WiFi ssid=MT-Mesh wireless-protocol=802.11
set  band=5ghz-a/n/ac channel-width=\
20/40/80mhz-XXXX disabled=no mode=ap-bridge security-profile=\
Security-WiFi ssid=MT-Mesh wds-default-bridge=Bridge-LAN wds-mode=\
dynamic-mesh wireless-protocol=802.11

Есть вопросы или предложения по настройке Mesh в MikroTik? Активно предлагай свой вариант настройки! →

После применения данных настроек для Mesh сети, на каждом из устройств появится WDS интерфейс. Данный интерфейсы будут добавляться между всеми видимыми WiFi устройствами на 5ГГц.

Настройка работы в режиме Bridge

Выберите в разделе Configuration режим работы Bridge.

Если вы хотите, чтобы Wi-Fi точка получала сетевые настройки от роутера автоматически по DHCP, то в разделе Bridge выполните следующие настройки:

• Address Acquisition — выберите Automatic;
• MAC Address — оставляем без изменений.

Мне больше нравится указывать IP адрес Wi-Fi точки вручную, чтобы потом точно знать где ее искать. Поэтому я использую статические сетевые настройки.

Если вы используете статические сетевые настройки, в разделе Bridge выполните следующие настройки:

• Address Acquisition — выберите Static;
• IP Address — введите IP адрес Wi-Fi точки. Он должен быть из одной подсети с роутером;
• Netmask — выберите маску 255.255.255.0;
• Gateway — введите IP адрес шлюза (IP адрес вашего роутера);
• DNS Servers — укажите адреса DNS серверов. Можно указать адрес роутера или адрес DNS сервера Google 8.8.8.8.

Настройка Wi-Fi 2Ghz в MikroTik

У нас на вооружении RouterBOARD 952Ui-5ac2nD, который имеет 2 антенны, одну на 2,4 другую 5. Схема сети самая простая – интернет приходит на ether1. Интерфейсы ether2-5, wlan1 и wlan2 находятся в bridge 192.168.0.1/24. Перед настройкой точки доступа рекомендуется прошить через Netinstall (при написании статьи использовалась RouterOS 6.46.6). Это делается, чтобы снять установленные ограничения с завода для импорта в Россию, а также появился список стран в выпадающем меню Country. Взглянем на наш bridge1.

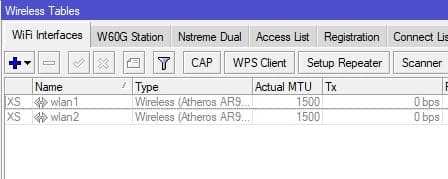

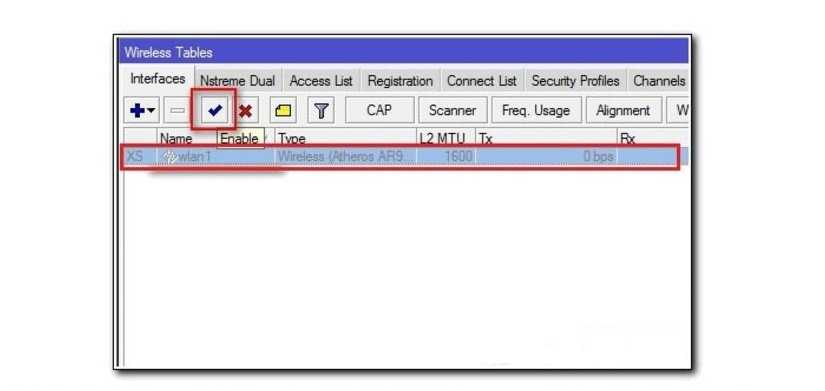

Переходим в Wireless и видим, что интерфейсы находятся в выключенном состоянии. Пока не включаем их.

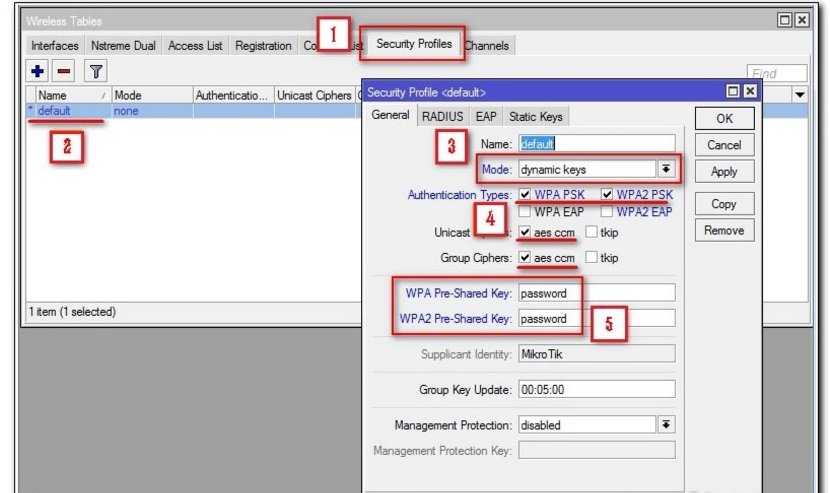

В конфигурации будут созданы 2 сети на разных частотах с одинаковым паролем аутентификации. Для того чтобы задать пароль аутентификации нужно создать Security Profile.

Укажем корректные значения:

• Имя профиля;
• Пароль для WPA – рекомендуется не использовать (достаточно снять галочку WPA PSK в Authentication Types);
• Пароль для WPA2.

Сохраняем и открываем интерфейс wlan1. Включаем Advanced Mode.

После включения дополнительного режима появляются скрытые возможности. Нас интересует самая главная и важная вкладка Wireless.

Зададим основные параметры:

• Mode – ap bridge;
• Band – 2GHz-G/N;
• Channel Width – 20MHz;
• SSID — WiFi_2.4;
• Wireless Protocol – 802.11;
• Security Profile – General WiFi;
• Country – russia3.

Отдельного внимания заслуживает параметр Frequency (частота). Задать параметр можно из выпадающего списка. Если выбрать значение auto, то роутер установит частоту более или менее свободную только при включении и будет сидеть на ней до следующего включения. Т.е. вы включаете роутер, при поднятии AP сканируется эфир, становится на наиболее не загруженную частоту до следующего ребута. Что если я хочу сам задать частоту на устройстве? Отличный вопрос, так давайте просканируем эфир!

К счастью, у Mikrotik таких утилит достаточно. Запустим утилиту Scan и нажмем Start.

Мы видим чистый эфир (благодаря тому что запуск утилиты происходил не в многоквартирном доме). Доступен mac соседних точек, имя сети, частота и канал. Так же уровень сигнала, шума. Очень полезная утилита.

Freq. Usage – показывает в процентном соотношении использование частот согласно указанной стране в настройках роутера Микротик..

Wireless Snooper – показывает не только какие точки, какую частоту и каналы используют, а еще и клиентские устройства, которые подключены к тем или иным точкам. Штука прям для хакеров.

И на какую же частоту мне встать? В моем конкретном случаю, на любую! Т.к. эфир чист и свободен, но я выберу 2412. Если вы находитесь в многоквартирке, то вот вам рекомендации:

• Отталкивайтесь от 1, 6 и 11 каналов. Смотрите какие из них менее всего загружены на тот и вставайте;
• Не выставляйте ширину канала 20/40 – вы тем самым создаете еще больше интерференций. Пусть будет медленно, но, верно, на 20;
• Не поднимайте мощность на максимум, даже делайте ее меньше.

Задав значения включим интерфейс.

Обязательно проверьте включение антенн в HT. Галочки должны быть везде.

Интересный факт, но как только подключается новый клиент, интерфейс переходит в состояние run. Взглянем на подключившихся во вкладке Registration.

Настройка интернета в микротик

Сейчас самое время подключиться к провайдеру и настроить интернет. Тут трудно охватить все возможные варианты подключения. Их может быть много. Я рассмотрю два самых популярных способа:

1. Вы получаете настройки от провайдера автоматически по dhcp.
2. Провайдер дал вам готовые настройки и вы их вводите вручную.

Как я уже писал ранее, для подключения к провайдеру мы будем использовать 5-й порт. Подключайте провод провайдера.

Для получения настроек по dhcp переходите в winbox в раздел IP -> DHCP Client и жмите плюсик. Выбираете интерфейс ether5 и жмете ОК.

Если вы все сделали правильно, то увидите, какой IP адрес получили. В разделе IP -> Addresses будет информация о настройках.

Рассмотрим вариант, когда провайдер выдал все настройки и вам нужно самим их задать. Будем считать, что наши настройки интернета следующие:

IP адрес	192.168.1.104
Маска	255.255.255.0
Шлюз	192.168.1.1
DNS	192.168.1.1

Сначала укажем IP адрес. Делаем все то же самое, что и в предыдущем пункте при настройке статического IP. Только теперь вместо интерфейса bridge1 указываем ether5 и вводим соответствующий адрес — 192.168.1.104/24. Тут мы сразу указали и адрес и маску подсети.

Дальше нам нужно установить шлюз по-умолчанию. Без этого обязательного шага интернет не заработает. Идем в раздел IP -> Routes и жмем плюсик для добавления шлюза по-умолчанию. В Dst. Address оставляем как есть 0.0.0.0/0, а в поле Gateway вписываем шлюз провайдера и жмем ОК.

Уже сейчас интернет должен заработать, но без указания DNS сервера обращаться можно только по прямым ip адресам. Например можно пропинговать ip адрес серверов гугла. Открываем New Terminal и проверяем.

Теперь установим DNS сервер. Для этого идем в IP -> DNS, в поле Servers вводим адрес dns сервера провайдера. Если у вас их два, то нажав на треугольничек, направленной вершиной вниз, вы можете ввести еще одно значение. Обязательно ставите галочку напротив Allow Remote Requests.

Если у вас внешний IP адрес и вы разрешили удаленные DNS запросы, обязательно выполните настройку firewall и заблокируйте все входящие соединения. Если этого не сделать, то ваш роутер может стать жертвой поддельных dns запросов, которые используют для ddos атак.

На этом все, мы полностью установили настройки интернета провайдера. Можно проверить и пропинговать привычный адрес сайта.

На самом маршрутизаторе уже есть выход в интернет. На нам нужно его настроить для пользователей. Для этого продолжаем настройку mikrotik.

Настройка WiFi

Mirtotik RB961Ui-2Hnd оснащён не плохим чипом, но имеет поддержку только 2,4 Ггц. Настроим его в режиме точки доступа, именем сети Test и паролем 12345678. Чтобы задать пароль, нужно создать Security Profile:

• Имя профиля;
• Mode – dynamic keys;
• Authentication Types – WPA PSK, WPA2 PSK (если есть возможность использоваться только WPA2, то отключайте WPA);
• Сам пароль от сети.

Далее переходим к настройке самой точки. Переходим в WiFi Interfaces и открываем свойства единственного wlan1. Активируем Advanced Mode.

Переходим во вкладку Wireless и задаём настройки согласно скриншоту.

Жмём Apply и Enable.

Как попасть в настройки?

Типовым IP-адресом Wi-Fi роутеров MikroTik является 192.168.88.1. Для открытия веб-интерфейса по данному IP нужно будет вписать его в адресную строку браузера и нажать Enter.

В открывшемся интерфейсе есть возможность задать различные параметры и воспользоваться разделом статистики, где графически отражена работа устройства.

Для дальнейшей работы можно воспользоваться следующими версиями настройки устройства:

• утилитой Winbox;
• браузерной административной панелью;
• Telnet.

Чтобы не ограничивать себя спектром настроек подключения, выбираем первый пункт. Скачиваем специальное приложение для Windows, в котором указываем возможные параметры функциональности роутера. Данную программу при необходимости скачивают также на сайте производителя по адресу https://MikroTik.com/download. Winbox работает без установки на компьютер.

Для настройки Wi-Fi следует:

1. Открыть Winbox.
2. Перейти на вкладку Neighbors. Спустя какое-то время программой будет найден маршрутизатор.
3. У роутеров MikroTik по умолчанию графа Password для ввода остается пустой (можно задать свой пароль), а Login – admin.
4. Кликнуть по опции Connect.

Открыв следующее окно, выберите либо сохранение, либо удаление стандартных настроек устройства. Если необходимо произвести настройку сначала, нажмите Remove, а для сохранения заводских параметров – ОК.

Для этого нужно придерживаться такой последовательности выполнения процедуры:

• Заходим в меню System – Users.
• Выбираем из выпавшего списка Group для предоставления административных полномочий full.
• Вводим новый пароль.
• Удаляем из списка учетных записей стандартный административный аккаунт, нажав строку admin.
• Завершаем процесс нажатием кнопки «-» в верхнем меню.

В будущем подключиться к маршрутизатору и войти в настройки уже нельзя будет без введения пароля. Если вы его забудете, то придется вернуться к настройкам производителя.

После успешного завершения подключения к маршрутизатору необходимо воспользоваться вкладкой Interface и открыть Wireless, после чего нажать на опцию с галочкой и выбрать точку, которая называется Wlan1. Произведенные действия активируют процесс беспроводного интерфейса устройства.

Затем нужно проследовать на Security profiles и нажать на главный профиль default. В открывшемся окне нужно будет произвести замену на default keys вкладки Mode. Следующим действием будет пометка галочками полей WPA2 PSK и WPA PSK и aes ccm. Теперь только нужно будет задать пароль Wi-Fi в полях безопасности беспроводной сети и сохранить настройки.

Вход в настройки

Если вы настраиваете Wi-Fi точку MikroTik через Web-браузер (Internet Explorer или другой), напишите в адресной строке 192.168.88.1 — это IP адрес по умолчанию для устройств MikroTik.

Внимание! В Web-браузере в настройках не должен быть указан proxy-сервер

В открывшемся окне введите Login: admin без пароля и нажмите кнопку Login.

Мы будем настраивать Wi-Fi точку MikroTik с помощью программы, поэтому скачиваем Winbox с сайта производителя и запускаем.

Перейдите на вкладку Neighbors и нажмите кнопку Refresh. В списке должна появится ваша точка.

Обратите внимание, что если нажать на MAC адрес, то мы будем подключаться к устройству по MAC адресу. Если нажать на IP адрес, то будем подключаться к устройству по IP адресу

Если нажать на IP адрес, то будем подключаться к устройству по IP адресу.

Мы нажимаем на MAC адрес, после чего он появится в поле Connect To:, вводим логин admin без пароля, и нажимаем кнопку Connect.

После этого нажмите слева меню Quick Set.

В данном окне будем настраивать Wi-Fi точку MikroTik на раздачу интернета.

Настройка Wi-Fi

Сначала выбираем режим точки доступа WISP AP и приступаем к настройке Wi-Fi.

• Wireless Protocol — выберите беспроводной протокол 802.11. Протоколы nstreme и nv2 — это фирменные протоколы MikroTik, и по ним может работать только оборудование MikroTik.
• Network Name — укажите название Wi-Fi точки, которое будет отображаться при сканировании Wi-Fi сетей.
• Frequency — выберите рабочую частоту беспроводной точки. Если у вас в сети есть Wi-Fi роутер или другие точки, выберите такую частоту, чтобы она не совпадала с другими точками, и они не создавали друг другу помехи.
• Band — укажите стандарты 2GHz-B/G/N, чтобы старые устройства, работающие в B и G стандартах, могли подключаться к Wi-Fi точке.
• Channel Width — ставим ширину канала 20/40MHz Ce, чтобы получить максимальную скорость передачи данных с устройствами, поддерживающими ширину канала 40 МГц.Иногда устройства, не поддерживающие ширину канала 40 МГц, не могут подключиться при данных настройках. В этом случае попробуйте выставить ширину канала 20MHz.
• Country — выбор страны можно оставить пустым. Для лучшей совместимости с устройствами Apple, говорят, лучше выбрать страну United States.
• Security — настройки безопасности. Для лучшей безопасности ставим галочку только напротив WPA2.
• Encryption — выберите алгоритм шифрования только aes ccm;
• Wi-Fi Password — введите пароль для подключения к Wi-Fi точке не менее 8-ми символов.

Настройка Wi-Fi точки доступа MikroTik

Сначала необходимо включить Wi-Fi модуль:

1. Открываем меню Wireless;
2. Выбираем Wi-Fi интерфейс wlan1;
3. Нажимаем кнопку Enable (синяя галочка).

Настройка Wi-Fi точки MikroTik

Создаем пароль для подключения к точке доступа MikroTik:

1. Открываем вкладку Security Profiles;
2. Нажимаем кнопку Add (плюсик);
3. В новом окне в поле Name указываем имя профиля безопасности;
4. Для лучшей безопасности оставляем только регистрацию по протоколу WPA2 PSK;
5. В поле WPA2 Pre-Shared Key вводим пароль для доступа к Wi-Fi точке;
6. Для сохранения настроек нажимаем кнопку OK.

Настройка пользователя и пароля Wi-Fi точки MikroTik

Настраиваем параметры Wi-Fi точки MikroTik:

1. Открываем вкладку Interfaces;
2. Делаем двойной клик кнопкой мыши на Wi-Fi интерфейсе wlan1, чтобы зайти в его настройки;
3. Переходим на вкладку Wireless;
4. В списке Mode выбираем режим работы ap bridge (точка доступа в режиме моста);
5. В списке Band выбираем в каких стандартах будет работать Wi-Fi точка, мы выбрали B/G/N;
6. В поле SSID прописываем имя точки доступа;
7. В списке Security Profile выбираем имя профиля безопасности, в котором мы создавали пароль для доступа к Wi-Fi точке;
8. Нажимаем кнопку OK для сохранения настроек.

Настройка беспроводной точки доступа MikroTik

Теперь можно подключаться к роутеру по Wi-Fi.

На компьютерах, подключенных к роутеру MikroTik по Wi-Fi, интернет не будет работать, пока вы не настроите Firewall и NAT.

Настройка маршрутизаторов Микротик: Wi-Fi, Firewall и NAT

Это специальные опции, с помощью которых компьютер, подключенный к вай-фай передатчику, получит доступ в интернет. Настройка данных функций осуществляется по следующей схеме:

• зайти во вкладку «IP» в списке параметров слева;
• в окне контекстного типа кликнуть по строчке «Firewall»;
• в отобразившемся окошке нажать по вкладке «NAT», а затем по значку плюсика;
• в следующем меню переключиться на вкладку «Action» и в первом поле выбрать порт, к которому подсоединён кабель от провайдера интернета;
• в строке «Log Prefix» указать «masquerade» и нажать на кнопку ОК для применения изменений. После этого интернет на ПК должен заработать.

Настройка Firewall и NAT на MikroTik
