Как обжать интернет кабель rj-45 своими руками: варианты и порядок обжима коннектора для интернета

Обжим интернет-кабеля

Как проверить качество обжима интернет-кабеля?

Итак, коннекторы на LAN-кабеле установлены. Как теперь можно убедиться в надежности создаваемого соединения?

Существует несколько способов.

• Самый простой – это подключение LAN кабеля непосредственно на место его предназначения. То есть если после коммутации устройств все стало работать штатно, то можно поздравить мастера с успешным завершением монтажа.
• Профессионалы оценивают качество обжима и состояние проложенных линий связи с помощью специальных приборов – LAN-тестеров.

Эти приборы обычно состоят из двух блоков, то есть можно проверить кабель, противоположные коннекторы которого разнесены по разным помещениям. Еще проще, конечно, проверить с его помощью патч-корд.

Один из примеров LAN-тестера

И в основном, и в дополнительном выносном блоке имеются порты для подключения коннекторов. После коммутации кабеля включается питание, и прибор начинает сканировать каждый провод, о чем сигнализируют световые пронумерованные индикаторы. Если на линии имеется обрыв, то сразу заметно, какой из проводов неисправен. Или, для нашего случая, какой контакт коннектора некачественно обжат.

LAN-тестер – привилегия профессионалов, а в домашних условиях можно попробовать воспользоваться обычным мультиметром. Его устанавливают на прозвон (со звуковой индикацией) или же на минимальное сопротивление, например, 200 Ом. А затем проверяют каждый провод одного цвета на двух расположенных рядом коннекторах интернет-кабеля.

Прозвон проводов интернет-кабеля после обжима коннекторов

Много времени подобная ревизия не займет. Правда, щупы тестера должны быть тонкими, чтобы точно попадать на конкретные одноименные контакты коннекторов. Это решается или их подточкой, или временной установкой тонких наконечников из проволоки.

Если какой-то провод не звонится (из значимых для конкретного соединения), то придется переделывать.

А как прозвонить интернет-кабель мультиметром, если коннекторы удалены друг о друга (например, в разных помещениях). Тоже ничего особо сложного.

Если посмотреть на принципиальную схему устройства портов коммутирующих устройств, то там видна индукционная катушка, связывающая провода одной пары (например, зеленый – бело-зеленый). То есть между ними обязательно должна быть проводимость.

Примерная схема устройства портов для коммутации устройств LAN –кабелем

Значит, можно вставить один коннектор в порт любого из устройств (лучше это делать при выключенном приборе), а затем на втором коннекторе проверить проводимость линии. Обычно для домашних линий (до 100 мегабит) достаточно протестировать всего две пары. Проверить сопротивление между оранжевым и бело-оранжевым, зеленым и бело-зеленым.

Сопротивление конечно, будет (исчисляемое единицами Ом), и зависит оно в большей мере от длины кабеля

Но что важно – у обеих пар оно должно быть примерно одинаковым. Если же разница велика, или сопротивление очень большое, и тем более если линия вообще не прозванивается – следует искать брак в выполненной работе и переделывать заново

Подробнее о такой проверке рассказывается в размещенном ниже видео:

Витая пара

В прошлом разделе мы выяснили, что витая пара – это провод, применяемый для сетевых соединений в компьютерной технике. Особо применяется в домашних условиях для подключения к интернету.

Название свое он получил из строения. Внутри идут медные провода в оболочке, скрученные попарно. Скручивание делают с определенным шагом в зависимости от количества таких пар. Вся фишка такого скручивания – взаимное гашение помех для улучшения качества сигнала в рабочей сети (ведь по этому проводу тоже идет электричество, хоть и не 220V, а надежность здесь нужна на высоком уровне, но это тема уже стандартов).

Существует несколько видов витой пары… Даже много. Основная классификация – по устройству, не основная – по защите. По устройству в домашних условиях вы как правило будете иметь дело с кабелем 5й категории (при желании поищите самостоятельно, статья не о том).

По защите тоже ничего сложно – есть с защитой, есть без защиты. Защита имеется ввиду не от падающих табуреток, от тех же самых наводок, создающих помехи. Дома обычно это не требуется, но мало ли что вам попадется под руки. Раздел больше для того, что вам придется во время обжимки вскрывать кабель, и нужно быть готовым ко всему) Так что немного анатомии для системного администратора и домашнего любителя посидеть во ВКонтактике.

Итак, внутри идут пары проводов – обычно 2 или 4. Провод может быть облачен в защиту – речь идет о фольге или оплетке. При этом защита может быть как на целый провод, так и отдельно на каждую пару. Тонкостей много, лучше сразу вскрывать и смотреть по месту. В домашнем кабеле обычно ничего подобного нет – одна оплетка, и в ней сразу пары.

Маркировки витой пары:

• UTP – обычная, без защиты, для дома. Если нужно восстановить кусок дома и идете в магазин – как раз ищите что-то вроде UTP5 – пойдет в самый раз.
• FTP ­ – с фольгой, тоже порой применяют в помещении.
• SFTP – металлическая оплетка, применяют на улице.
• STP – защита на каждой паре. При нахождении провода на улице рядом с линиями электропередач (надеюсь, вас туда не занесло).

Итого разные варианты скомпонованы на следующем рисунке:

Дополнительно бонусом – бывают многожильные и одножильные кабели. Многожильные применяют дома – провод выходит гибким, как раз для активных перемещений. Одножильный провод уже лучше использовать при промышленной прокладке – до розетки, провод не гнется, но зато пропускание сигнала гораздо лучше.

Упоминать про горючие и негорючие, круглые и плоские здесь уже даже не хочется – все-таки не учебник сисадмина, а просто помощь нуждающимся в домашних условиях. Так что если есть вопросы – бегом в комментарии.

Инструменты

Чтобы обжать интернет-кабель в домашних условиях, нужны не только провод и коннекторы, но и специфический инструмент.

Кабель

От правильного выбора кабеля зависит стабильность передачи сигнала. Нужно подбирать витую пару категории CAT 5E и выше, желательно – с четырьмя парами. Более долговечным и надежным будет провод в несгораемой оплетке. Плоский или круглый, значения не имеет.

Нужно учесть, где будет расположен провод. Если он не убирается в кабель-каналы и просто протянут по помещению – подойдет тип UTP, иначе нужно рассмотреть более дорогие типы провода с общим экраном или защитой пар.

Если нужно соединить кабелем два ПК или роутер и ПК, то выбирается многожильный провод, но для удобства обжима лучше использовать одножильный. Для розеток – с одной жилой.

Коннектор

Кроме провода, нужно подготовить коммутирующий элемент, он же коннектор или Ethernet-вилка. Часто обозначается как RJ-45.

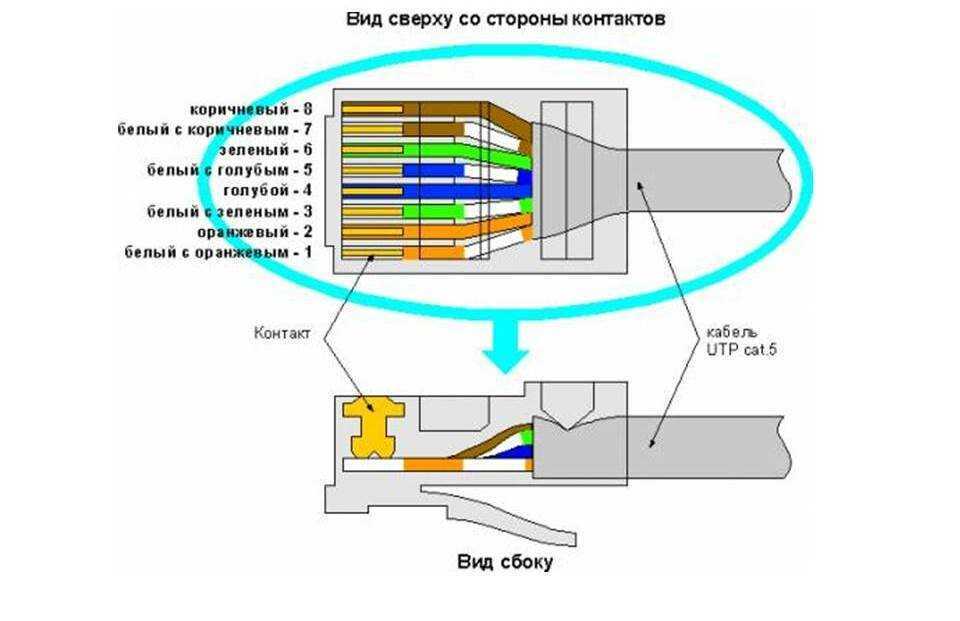

Многие коннекторы имеют похожее устройство. Их корпус выполнен из прозрачного пластика для визуального контроля за процессом обжима. Сверху есть защелка, позволяющая зафиксировать штекер после установки в порт. Сзади разъем для ввода кабеля, чуть выше, на корпусе – фиксирующая планка, обеспечивающая надежное соединение.

Внутри коннектор состоит из восьми каналов, по диаметру жил. Они идут до торцевой стенки штекера, где находятся 8 раздельных контактов. Изначально они подняты вверх и не препятствуют вводу кабеля через каналы до соприкосновения с торцевой стенкой. На каждом снизу заостренные выступы.

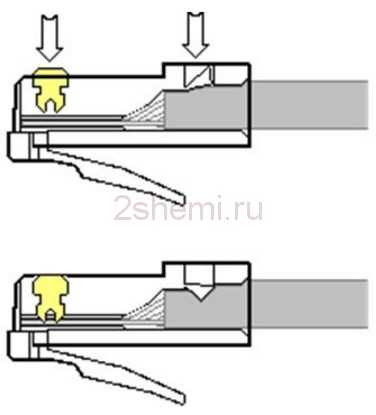

При обжиме контакты опускаются вниз, прокалывают изоляцию и устанавливают соединение с жилами. Они утапливаются вровень с поверхностью разъема и образуют контактные площадки для подключения к порту роутера, ПК или иного устройства.

Некоторые коннекторы имеют вспомогательные вставки, облегчающие правильное заведение жил на свои позиции под контакты.

Инструмент для обжимки

Для обжима витой пары применяется инструмент:

• Кримпер. Это клещи для опрессовки. Чтобы обжать коннектор, в них помещают край проводов, затем устанавливают разъем в гнездо на инструменте и сжимают рукоятки до щелчка. Клещи нужны большие (легкие клещи быстро ломаются), но удобные и нетяжелые, чтобы не уставала рука. Половинки кримпера должны быть ровные по отношению друг к другу, иначе штекер сломается в процессе обжима провода.
• Стриппер. Инструмент для обрезания кабеля, снятия изоляции или иных действий с нею. Гораздо удобнее, чем простой канцелярский нож.
• Тестер или мультиметр для диагностики обжима.

Для обжима необязательно использовать профессиональный инструмент, особенно если прокладка провода будет выполнена разово. Но с ним выполнить задачу будет легче, а результат будет выше.

Самостоятельный обжим

Для самостоятельного изготовления кабеля потребуются лишь некоторые навыки по электромонтажным работам, в остальном нет ничего сложного. Для большего понимания ниже приведена подробная инструкция:

Инструменты и материалы

Начинать лучше с того, чтобы все подготовить. Для работы понадобятся:

• канцелярский или обычный нож;
• обжимное устройство;
• непосредственно кабель (отрезок нужной длины с запасом по 10 см с каждой стороны) и коннекторы типа RJ45.

Инструкция

Для достижения результата при распиновке интернет-кабеля (8 проводов или 4 провода), близкого к профессиональному, следует придерживаться следующих шагов:

Если на обжимном устройстве есть хороший нож с ограничителем, лучше воспользоваться им, если нет – канцелярским. Аккуратно, не до конца, надрезать защитный слой верхней изоляции, отступив от края примерно 4 см (так удобнее будет расплетать пару). Надрез должен быть таким, чтобы парой небольших сгибов ПВХ надломилась и без усилий «слезла» с жил.

Обратите внимание! Если под изоляцией присутствует тонкая оберточная пленка на ощупь как целлофан или капроновый шнур – НЕ НАДО отрезать, нужно аккуратно завернуть их назад, при обжимке они зафиксируются защелкой, и таким образом будет создан дополнительный армирующий элемент

1. После этого необходимо обеспечить последовательность проводов по нужной цветовой схеме, делать это следует поочередно для каждой из сторон (то есть раскладка на одной стороне – обжимка – переход к другой), иначе жилы могут перепутаться и придется делать работу заново.
2. Взять коннектор и расположить его более гладкой стороной к лицу (так пины будут соответствовать свои номерам, от 1 до 8), предварительно кусачками на обжимном устройстве обрезать провода до длины 1,5 см и ввести их в свои посадочные места.
3. После этого аккуратно, не дергая и не поворачивая ничего, завести коннектор в отверстие для обжимки, убедиться, что армирующие ленты или нити выведены наружу и вместе с изоляцией находятся непосредственно под плоскостью нажимной защелки.
4. Выполнить обжимку, плавно, но в то же время с усилием нажав на оба рычага устройства. Должен послышаться характерный щелчок. Это будет означать, что защелка зафиксировала изоляцию, а также армирующие слои. Теперь они никуда не съедут.
5. Визуально проверить пробой изоляции жил наконечниками пинов, их выступы должны быть отчетливо видны. Если все в порядке, повторить все пункты со вторым концом.

Обжим кабеля без инструмента

Зачастую бывает так, что необходима распиновка коннектора на интернет-кабеле в домашних условиях, а специализированный инструмент отсутствует. Для достижения удовлетворительного результата подойдут подручные средства, которые всегда можно найти в каморке. При работе следует руководствоваться таким порядком действий:

• подготовить плоскую отвертку с тонким шлицем, молоточек или пассатижи (чем можно делать легкие удары по ручке отвертки), канцелярский нож, бокорезы или ножницы, отрезок кабеля нужной длины, коннекторы;
• выполнить все действия по зачистке изоляции, расположению жил и вводу их в пазы коннектора как это описано в предыдущей инструкции;
• расположить коннектор на краю столешницы так, чтобы плоскость под пинами лежала ровно, без люфтов, а пружинная защелка «висела» в воздухе (не находилась на столе);
• взять отвертку, расположить ее шлиц на поверхности пина и легкими, но уверенными ударами молотка по ручке пробить изоляцию жилы, повторить эту операцию для оставшихся семи контактов (при выполнении этого пункта желательно попросить кого-нибудь помочь подержать коннектор);
• повторить пункты для другого конца кабеля.

Разновидности кабелей для интернета

Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних, и т. д. Экран по всей длине соединен с неизолированным дренажным проводом, который объединяет экран в случае разделения на секции при излишнем изгибе или растяжении кабеля.

• Незащищенная витая пара (UTP — Unshielded twisted pair) — отсутствует защитный экран вокруг отдельной пары чаще всего это UTP категории 5 и выше;
• Фольгированная витая пара (FTP — Foiled twisted pair) — также известна как F/UTP, присутствует один общий внешний экран в виде фольги;
• Защищенная витая пара (STP — Shielded twisted pair) — присутствует защита в виде экрана для каждой пары и общий внешний экран в виде сетки;
• Фольгированная экранированная витая пара (S/FTP — Screened Foiled twisted pair) — внешний экран из медной оплетки и каждая пара в фольгированной оплетке;
• Незащищенная экранированная витая пара (SF/UTP — Screened Foiled Unshielded twisted pair) — двойной внешний экран из медной оплетки и фольги, каждая витая пара без защиты.

Обжим витой пары в коннекторе

Чтобы обжать концы на коннекторе применяются специальные клещи, которые могут стоить от 6 до 10 долларов, в зависимости от фирмы производителя. При применении подобного инструмента получаются качественные контакты, хотя это можно сделать с помощью кусачек и отвертки.

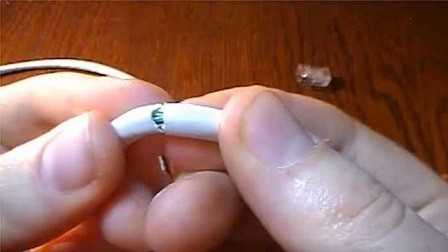

Для начала с кабеля нужно снять защитную изоляцию, на расстоянии 7-8 см от конца кабеля. В кабеле имеется четыре пары проводов разной расцветки, скрученных попарно. Встречаются кабели, где имеется тонкая экранирующая оплетка. Она не понадобится, поэтому ее можно просто отогнуть в сторону. Все пары раскручиваются, а провода выравниваются, разводятся в стороны и выкладываются по схеме «В».

Разведенные провода зажимаются между большим и указательным пальцами. При этому, нужно контролировать, чтобы провода были ровными и плотно прижаты один к другому. Если провода имеют разную длину, то их можно выровнять кусачками, оставив в общем 10-12 мм длины. Если взять коннектор и примерить, то изоляция проводов должна начинаться несколько выше защелки.

Это тоже можно увидеть на фото. После этого, подготовленные провода заводятся в коннектор.

Очень важно, чтобы каждый провод попал в специальную дорожку, при этом каждый провод должен упереться в край коннектора. Придерживая кабель в таком положении, его вставляют в клещи. Обжимают кабель плавным, осторожным движением до тех пор, пока ручки клещей не сойдутся вместе

Если все подготовленные операции произведены правильно, то никаких проблем не должно быть. Если чувствуется, что необходимо дополнительное усилие, то желательно процесс обжима приостановить и опять все проверить. Главное, чтобы коннектор занял правильное положение. После проверки и корректировки обжим продолжают

Обжимают кабель плавным, осторожным движением до тех пор, пока ручки клещей не сойдутся вместе. Если все подготовленные операции произведены правильно, то никаких проблем не должно быть. Если чувствуется, что необходимо дополнительное усилие, то желательно процесс обжима приостановить и опять все проверить. Главное, чтобы коннектор занял правильное положение. После проверки и корректировки обжим продолжают.

В процессе обжима клещи выдвигают проводники к микроножам, которые продавливают изоляцию и устанавливают контакт с проводником.

В результате получается надежное соединение с прекрасным контактом. Если с первого раза не получилось, процесс обжима нужно повторить. Для этого, провода с “джеком” отрезаются, зачищаются, берется новый «джек» и процесс повторяется. Главное, запастись «джеками», потому как с первого раза вряд ли получится.

Прямой и перекрестный обжим

Теперь перейдем к вариантам обжима. Они бывают двух типов:

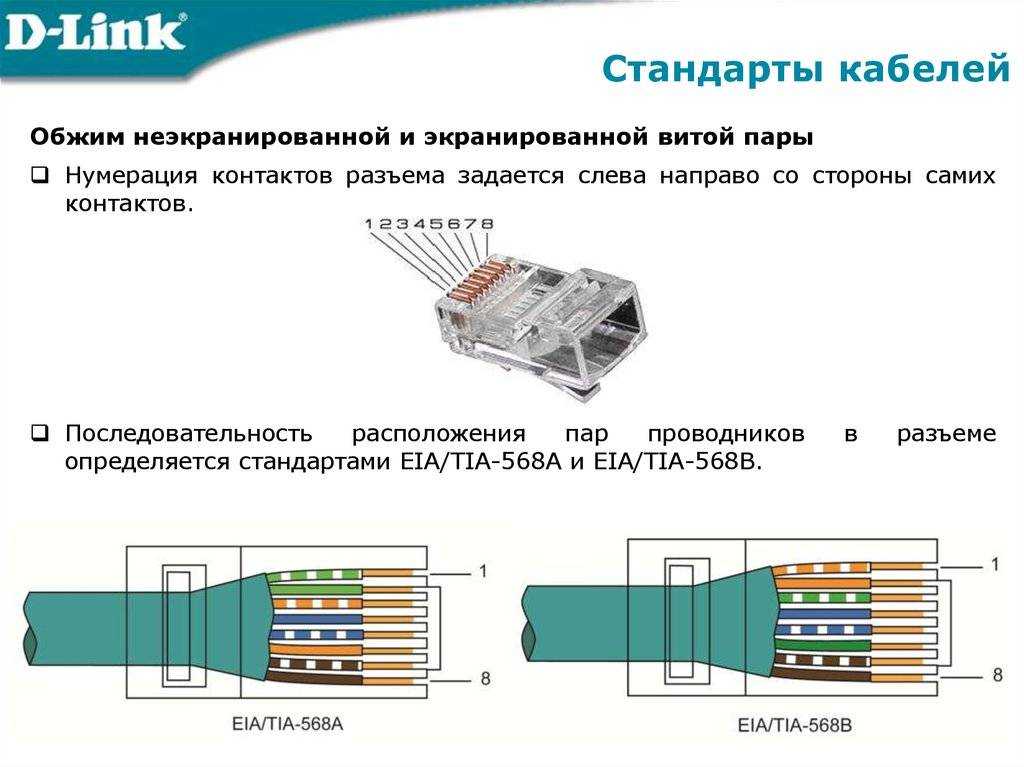

1. Прямая, т.е оба конца витой пары обжаты по одному стандарту.
2. Поперечный, в данном случае один конец опрессован по стандарту T568A, другой – T568B.

Рисунок 12. Прямое соединение (A) и перекрестное соединение (B

Эта специфика связана со схемой подключения. На самом деле есть три варианта:

1. Маршрутизатор-роутер. В этом случае кросс-линия соединяет два маршрутизатора или концентратора.
2. ПК-ПК. Здесь все ясно, сетевой кабель используется для прямого соединения двух персональных компьютеров.
3. Роутер-ПК. То есть персональный компьютер подключен к сетевому узлу.

Давайте быстро взглянем на перечисленные схемы подключения.

Обжим витой пары по схеме роутер-роутер

При такой возможности подключения необходимо использовать прямую цепь (см. A на рис. 12). Однако при использовании интеллектуальных узлов в сетевой топологии это ограничение не требуется. То есть разрешена прямая и кросс-схема подключения, так как роутер умеет распознавать ее тип. Однако считается правильным придерживаться стандарта, выбранного для конкретной локальной сети.

Обжим витой пары по схеме компьютер-компьютер

Совершенно иная ситуация возникает при подключении ПК друг к другу. В этом случае может работать только одна схема кроссовера – кроссовер. Этот тип подключения показан на Рисунке 12 (B).

Обжим витой пары по схеме роутер-компьютер

Этот тип подключения принято выполнять простым способом. Для интеллектуальных переключателей (переключателей) это условие не является обязательным, но тем не менее считается «хорошим тоном» придерживаться этого условия.

Цветовая схема обжима RJ-45 компьютер — компьютер

Если необходимо создать локальную LAN из двух и более компьютеров без использования дополнительного активного оборудования (хаб, коммутатор или роутер), например для коллективных игр, то для этого случая спецификация EIA / TIA предусматривает последующее нарезание сети кабель к витой паре. Чтобы создать сеть из двух компьютеров, просто подключите один из этих кабелей витой пары к их сетевым портам.

Обратите внимание, что противоположные концы кабеля LAN витой пары компьютер-компьютер обжаты в разных цветовых схемах. Обжим витых пар RJ-45 выполняется с помощью инструмента, называемого обжимным инструментом

Если под рукой нет зажимов, можно использовать технологию обжима витой пары без зажимов

Обжим витых пар RJ-45 выполняется с помощью инструмента, называемого обжимным инструментом. Если под рукой нет зажимов, можно использовать технологию обжима витой пары без зажимов.

Все вышеперечисленные цветовые схемы распиновки витой пары utp в настоящее время теряют свою актуальность. Современные сетевые карты, коммутаторы, концентраторы и маршрутизаторы, благодаря поддержке технологии Auto-MDIX, автоматически определяют вариант обжима кабеля витой пары и проводят внутреннюю регулировку. Так что современный компьютер при создании сети можно подключить хотя бы к одному концентратору или другому компьютеру, не задумываясь о цветовой схеме распиновки витой пары.

Обжимка витой пары отверткой

Обжать сетевой кабель можно и без обжимника. Если под рукой не оказалось специального приспособления, то можно воспользоваться обычной плоской отверткой.

Отверткой действительно можно надёжно обжиматься – ничего сложного тут нет, главное хорошо разладить заранее провода так, чтобы они ровно зашли и держались в коннекторе, а затем аккуратно вдавливать отверткой металлические пластины перевернув и положив коннектор на плоскую поверхность. Вы чётко почувствуете, что давить хватит – оплетка пробита и провод надежно зафиксирован. Нажимать инструментом нужно до тех пор, пока защелка перестанет выступать за края коннектора. Только в этом случае электропровод будет надежно зафиксирован и закреплен.

Инструкция

Техника обжимки кабеля связи выглядит следующим образом:

• Отрезается кабель заданной длины.
• С краев на расстоянии 3-4 см снимается оболочка.
• Скрученные в пары провода раскручиваются.
• Проводки размещаются друг относительно друга согласно выбранной схеме по цветам.
• Далее все провода выравниваются по одной линии.
• После этого заводятся в посадочные места коннектора.
• Затем коннектор вставляется в кримпер и сжимается до характерного щелчка.
• Соединение проверяется на прочность – кабель не должен вытягиваться из коннектора.
• В завершении проверяется работоспособность собранного патч-корда – установкой в компьютерный разъем, LAN-тестером или прозвонкой мультиметром.

Аналогичным образом можно удлинить интернет-кабель. Для этого края стыкуемых проводников обжимаются по рассмотренной технологии, а затем вставляются в специальный переходник с разъемами с 2-х сторон.

Видео-урок по обжимке витой пары:

Коротко о главном

Витая пара представляет собой 1-, 2- или 4-х-парный кабель с защитной или обычной оболочкой. Предназначается для создания связи между ПК и другими устройствами посредством Ethernet-разъема. Различаются между собой по ряду признаков – типу защиты, количеству жил, категориям и свойствам покрытия.

Для обжима витой пары RJ 45 применяются такие схемы:

• Прямая на 8 жил.
• Кросс на 8 жил.
• Прямая на 4 жилы.
• Кросс на 4 жилы.

Как обжимать кабель RJ45?

Распиновка кабеля RJ45 должна осуществляться аккуратно, чтобы не повредить кабель, технология обжима не отличается для разных устройств, меняется лишь очередность подключения цветов.

1. Нужно аккуратно срезать обмотку. Чтобы было удобно делать разводку, нужно оголить провод на 5-6 см.
2. Раскручиваем витые пары и выравниваем их.
3. Складываем провода в нужном цветовом порядке, не более 3 см в длину.
4. Аккуратно вводим провода в разъем зажимом вниз. В пластиковую вилку RJ45 нужно ввести жилы в корпус. Для каждого провода есть свой канал. Нужно вставлять провода в правильной последовательности, потом поменять их не получится.
5. Затем, нужно убедиться, что концы жил прикасаются к медным вставкам на коннекторе.
6. Придерживая кабель, обжимаем жилы по одной, а потом фиксируем их зажим вместе.

В конце, все жилы должны быть хорошо зафиксированы в корпусе вилки RJ45. Чтобы зафиксировать другой конец провода, можно обмотать его изолентой.

Опрессовка коннектора при помощи обжима

Определившись со схемой, мы переходим к самой главной части всей процедуры — опрессовке разъёма RJ-45 с помощью специального инструмента — обжима. Особенность работы с кримпером заключается в том, что он существенно экономит время и выполняет ответственную часть самостоятельно.

Начать работу следует с отсечения прежнего коннектора (если таковой имеется, то он станет образцом для расположения жил). Далее следует зачистить витую пару от изоляции, оголив цветные провода так, чтобы их длина соответствовала коннектору и они сидели в нём до упора. Очистку внешней оплётки можно провести двойным ножом обжима или же обычным перочинным ножом. Цветные жилы будут скручены попарно, поэтому их следует рассоединить, выпрямить и ровно подрезать до одинаковой длины. Расположив проводки согласно выбранной схеме, мы берём разъём RJ-45 защёлкой к низу. Вставляем в него жилы до упора так, чтобы небольшая часть изоляции интернет-кабеля тоже входила в коннектор. Когда провода лежат в своих направляющих каналах, а край изоляции находится под планкой зажима RJ-45, настало время для опрессовки. Помещаем коннектор с жилами в разъём инструмента. Осталась всего пара штрихов – сжимаем рукояти кримпера так, чтобы планка зажима (контакты) вилки RJ-45 прорезала изоляцию жил.

Следите за тем, чтобы ничего не отходило и не выпадало. Для завершения операции мы оденем изолирующий колпачок. Теперь всё готово к использованию!

Схемы обжима сетевого кабеля для разъемов RG-45

В предыдущих наших статьях мы уже писали, как можно обжать сетевой кабель самостоятельно, поэтому сейчас уделим больше внимания на варианты распиновки. Существуют несколько наиболее популярных схем, ними пользуются большая часть интернет провайдеров. Вот их и обсудим сейчас.

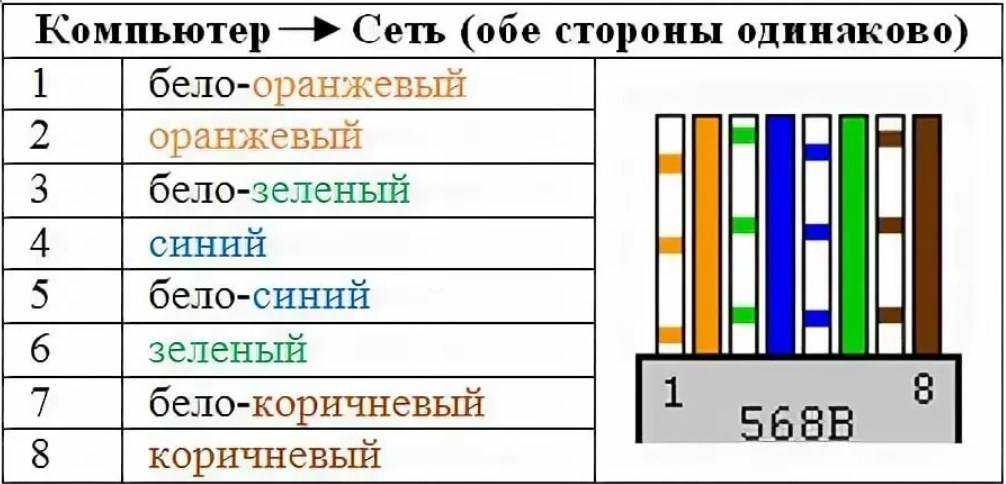

Прямая распиновка, маркируется как 568В

Прямую раскладку используют для соединения свитча, роутера, хаба с вашим компьютером. Этот способ наиболее распространенный в нашей стране. На картинке ниже вы видите, как должны располагаться провода витой пары состоящей из 8 жил в коннекторе.

Если внимательно присмотреться к этой схеме, тогда вы поймете, почему её называют прямой. Все из-за того, что обжим выполним на двух разъемах RG 45 идентично.

Перекрестная распиновка (crossover), маркируется как 568A

Перекрестной схемой пользуются, когда хотят соединить компьютер — компьютер напрямую или свитч — свитч. Поэтому если вам необходимо объединить два устройства по сети, этот метод как раз вам подойдет. Пример, какая должна быть распиновка кабеля, при 8 жильной витой паре, приведен ниже на фото.

Вы видите, что на втором штекере, провода перевернуты, отсюда и название – перекрестная схема.

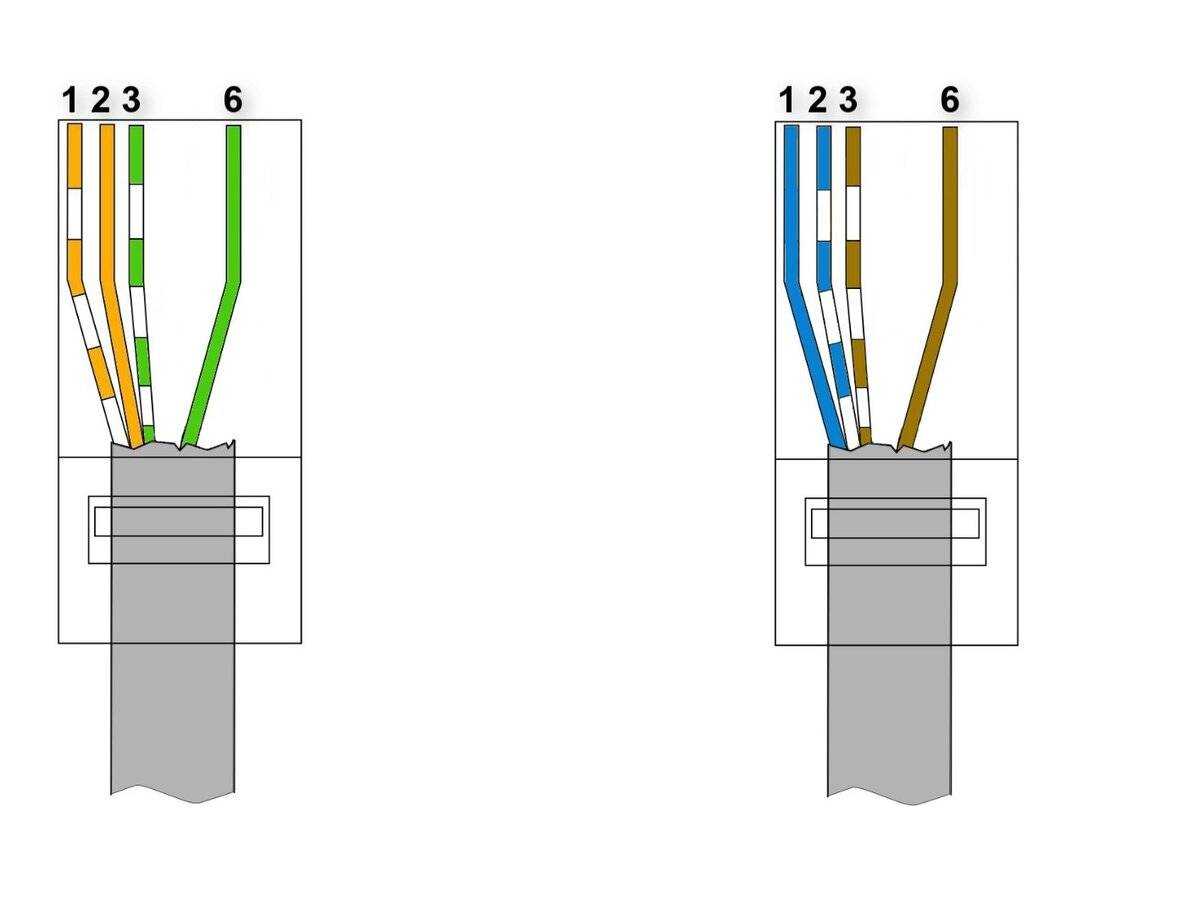

Прямой обжим с 4 жильной витой пары (двухпарный провод)

Двухпарный кабель также часто используется интернет провайдерами для прокладки внутри помещения. Две пары достаточно, чтобы прокачать 100 Мбит/с, а вот себестоимость такого интернет кабеля, значительно ниже. Порядок обжима этой витой пары, мы привели ниже на картинке.

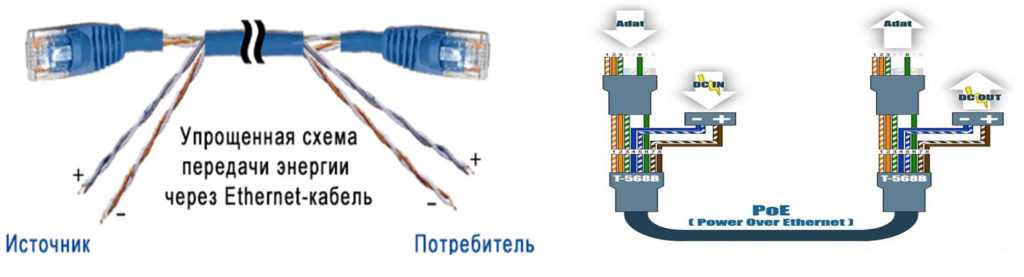

Схема обжатия витой пары RG-45 с PoE, стандарт — IEEE 802.3af

Данная схема позволит помимо информационного сигнала, передать питающее напряжение на свитч, роутер или любое другое устройство. Благодаря этому не нужно будет покупать отдельный провод для подачи питания. В распиновки коннектора rj-45, синий и коричневый провод применяют для подачи электричества. Вы спросите, а где это нам пригодиться? Отвечаю: при установки видеонаблюдения, подачи электричества на коммутатор. Многие, из которых рассчитаны принимать питание из разъема rj-45. И так далее.

Помните! Подавать по сетевому кабелю 220 В нельзя категорически, он не рассчитан на такое высокое напряжение. Последствия могут быть непредсказуемы. Стандартный диаметр сетевого кабеля 0.51мм, это дает возможность пропускать напряжение до 1.5 А. Если вам необходимо больше пропустить, тогда соедините два проводка параллельно, тогда получите увеличение в 2 раза (3 А).

Перекрестной схемой обжимайте для скорости прокачки 1 Гбит/с

Для достижения соединения в 1 Гбит/с между устройствами, нужно задействовать 4 пары (8 проводов). Пример обжатия смотрите ниже.

Возможно вам это будет интересно, статья о том как включить блютуз на ноутбуке Windows 7, 10.

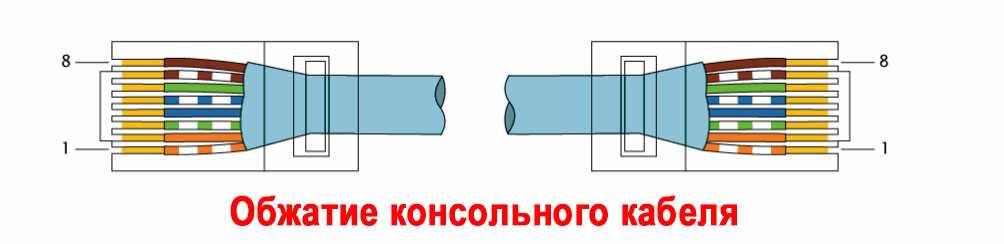

Схема обжатия консольного кабеля (rollover cable)

В этом варианте нужно один конец витой пары обжать по обратной схеме, по отношению к другому концу. Выглядит это, как будто вы перевернули его и глянули на штекер с другой стороны. Эту схему обжатия применяют, когда необходимо настроить роутер или коммутатор при помощи ПК. Чаще всего используют для устройств Cisco.

Основные схемы обжимки

Данную схему часто называют «Компьютер – Компьютер», хотя на самом деле её применяют для подключения: роутеров, свитчей, телевизоров, сетевых принтеров и многих других сетевых устройств. В том числе её постоянно используют для подключения интернета.

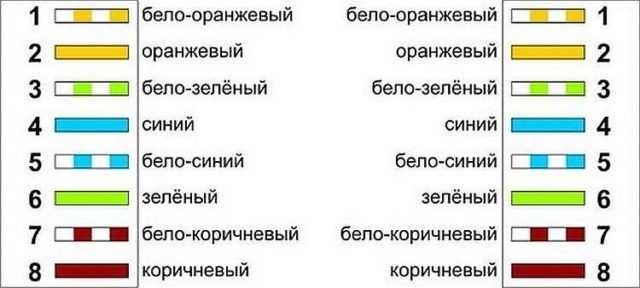

На всякий случай сразу скажу, что почти везде при подключении используется именно «B» цветовая схема, которая указана на картинке выше. Порядок обжимки Ethernet распиновки:

1. Бело-оранжевый.
2. Оранжевый.
3. Бело-зелёный.
4. Синий.
5. Бело-синий.
6. Зелёный.
7. Бело-коричневый.
8. Коричневый.

То есть вам нужно абсолютно одинаково обжать оба конца кабеля. Схема обжимки достаточно простая.

1. Теперь вам нужно аккуратно расположить все проводки в нужном порядке, по схеме, которую я указал выше. Считаем слева на право от 1-го до 8-го проводка.

1. Далее очень внимательно и аккуратно на глаз отрежьте лишнюю часть проводков так, чтобы они были все на одном уровне.

1. Теперь возьмите коннектор металлическими жилами вверх и аккуратно вставьте проводки таким образом, чтобы каждая попала в свой желобок.

1. Самое главное убедитесь, чтобы каждый проводок доставал до металлических жил коннектора, которые будут потом использоваться при «спайке». Желательно, чтобы основная оплетка также была максимально внутри самого коннектора. Далее вам останется взять щипцы для обжимки и один раз хорошо их зажать.

1. А теперь проделываем все вышеперечисленные пункты с остальным концом.

Есть также перекрестная схема «A» (кросс-овер), которую чаще всего используют на западе. Один конец обжимается аналогично, а вот второй уже использует немного другую цветовую схему витой пары.

Несколько слов об устройстве LAN-кабеля

Сетевой провод сделан таким образом, чтобы обеспечить надежную связь с всемирной сетью. Это возможно благодаря его конструктивным особенностям.

Какой кабель рекомендуется применять

Кабель представляет собой витую пару. В нем может содержатся несколько проводов. В рассматриваемом случае кабель в своем составе содержит четыре витые пары. При этом делают минимальное количество витков, достаточное, чтобы сделать минимальным взаимное наведение. Кабель сверху покрыт надежной пластиковой оболочкой.

Такая разновидность приобрела широкую популярность при установлении сетевых соединений. При этом можно отметить легкость и дешевизну прокладки связи.

Такому проводу присуще существенное затухание сигнала при том условии, что его используют на расстоянии, превышающем 100 метров. Однако можно поменять тип кабеля на более защищенный — это увеличит качество связи.
Могут использоваться следующие разновидности:

• UTP — это неэкранированная витая пара. Для этого типа кабеля не используется дополнительная защита.
• STP — здесь речь идет о защите с помощью специальной медной сетки.
• FTP — фольгированный кабель.
• Наиболее защищенным вариантом является экранированная фольгированная витая пара (обозначается SFTP).

Важно! Интересно отметить, что иногда при описании речь идет о защите всего кабеля, а в некоторых случаях она устанавливается для каждой отдельной витой пары. Используется более 10 категорий такого кабеля

Обычный телефонный провод относится к CAT 1. Обычно провода каждой категории различаются по количеству витых пар и качеству связи, которую они могут обеспечивать

Используется более 10 категорий такого кабеля. Обычный телефонный провод относится к CAT 1. Обычно провода каждой категории различаются по количеству витых пар и качеству связи, которую они могут обеспечивать.

Как устроен коннектор

Эта деталь представляет собой разъем, который подключают в соответствующее гнездо для того, чтобы получить доступ в internet или в локальную сеть. В него вставляются 8 проводков сетевого кабеля в определенном порядке. При этом необходимо их обжать для того, чтобы соединить внешнюю часть разъема и подсоединенные проводки. После окончания подсоединения рекомендуется надеть на коннектор специальный защитный резиновый колпачок.

Сломанный узел починить не получится. В этом случае нужно заново обжать кабель

Важно отметить, что при использовании стандарта связи Ethernet 100Base-T в работе интернета будут участвовать только четыре жилы, а не восемь: оранжевые и зеленые. Существует два стандарта расположения проводков: A и B

Они отличаются тем, что в них оранжевые и зеленые жилы меняются местами. Остальные провода участвуют при подключениях со скоростью до 1000 Мб/сек.

Важно! Часто необходимость обжатия кабеля возникает в результате того, что у коннектора отламывается защелка, которая фиксирует его положение при подключении
