Обжим витой пары 8 и 4 жилы: основные схемы + пошаговый инструктаж обжимки

Ошибки, допущенные при обжатии

Чтобы понять, где была допущена ошибка, необходимо проверить, где ее источник. Для этого вам нужно попробовать использовать другой сетевой кабель и убедиться, что подключенное устройство находится в хорошем состоянии. Если после проверки выяснилось, что кабель не работает, то при опрессовке должны были возникнуть следующие ошибки:

• Расположение проводки сбивает с толку.
• Они слегка прижимаются к контактам разъема.

Важно! В случае ошибок необходимо обжать кабель и переустановить разъем

Если возникнет необходимость обжать кабель самостоятельно, это нужно делать очень осторожно и правильно расположить жилы кабеля. После завершения работы нужно проверить статус сетевого подключения

После завершения работы нужно проверить статус сетевого подключения

Если возникнет необходимость обжать кабель самостоятельно, это нужно делать очень осторожно и правильно расположить жилы кабеля. После завершения работы нужно проверить статус сетевого подключения

Как проверить качество обжима интернет-кабеля

После обжима кабеля нужно убедиться в исправности соединения. Обычно это делается одним из следующих способов.

Первый способ — тестер кабельный

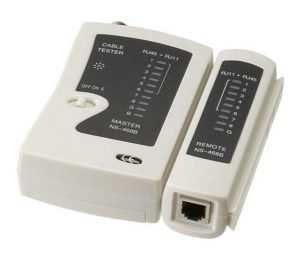

Профессиональные работники используют специальные устройства – тестеры LAN. Это устройство обычно состоит из двух частей. Это позволяет одновременно тестировать оба конца сетевого кабеля. Основное и дополнительное устройства имеют порты для подключения разъемов. После подключения используемые кабели проверяются.

В приборе есть индикаторы, соответствующие каждому из проверяемых проводов. Будут отображены результаты, полученные во время проверки. Если контакт сильно обжат, его легко обнаружить.

Второй вариант — мультиметр

Основной способ проверить свой дом – использовать мультиметр. Во время тестирования он устанавливается на звук или использует наименьшее сопротивление (например, 200 Ом). В этом случае рекомендуется включить звуковую индикацию. Для проверки возьмите оба Интернет-разъема сетевого кабеля и поместите их рядом. Затем назовите каждую пару прядей одного цвета. Если между ними нет электрического контакта, это будет немедленно обнаружено.

Эта проверка не займет много времени

Важное условие – использование достаточно тонких щупов. Чтобы получить их, вам нужно использовать тонкую проволоку или заточить обычно используемые щупы

Если хотя бы одна пара проводов не звонит, вам нужно будет снова обжать сетевой кабель.

Важно! Иногда случается, что разъемы кабеля находятся в разных комнатах одновременно. Также в этом случае можно провести проверку

Дело в том, что между проводами одного цвета есть электрическая связь. В этом случае рассмотрите цветную нить и полосатую нить одного цвета. Таким образом, один провод можно вставить в предназначенную розетку, а во втором можно измерить сопротивление между каждой из указанных пар. Его значение должно быть примерно одинаковым во всех случаях. Если нет, значит обжим кабеля был некачественным.

Третий способ — подключение устройства, с другими устройствами

Этот вариант – самый простой способ проверить. В этом случае вам необходимо подключить компьютер и проверить подключение к Интернету или локальной сети. Если все работает правильно, значит, кабель обжат правильно.

Инструмент для работы с кабелем «витая пара»

Для работы с кабелем «витая пара» при наличии достаточно большой локальной сети необходимо иметь под рукой весь необходимый инструмент:

• клещи обжимные;
• нож для заделки концов кабеля в розетках, в кросс- и патч-панелях;
• инструмент для зачистки изоляции (лучше всего для этого подходят специальные клещи, например, TALON TOOL HT-S501A);
• кабельный тестер.

В домашних же условиях, когда необходимого инструмента под руками нет, обжать разъём или заправить концы проводов в розетке можно конечно и с помощью обычной шлицевой отвёртки, но для этого нужна определённая сноровка и опыт. Качество соединения конечно же в этом случае будет уже не тем. Впрочем, сейчас в магазинах, если поискать, можно найти специальные разъёмы и розетки, для обжима проводов в которых не требуются специальные инструменты.

Как обжимать по стандарту TIA/EIA-568

Стандарт обжима витой пары TIA/EIA-568 используется при построении кабельных ЛВС во всем мире. Согласно ему, для восьмижильных проводов есть два способа опрессовки — прямой и перекрестный (последний еще называют кроссовым или кроссоверным). При прямом — проводники на обоих концах патч-корда располагаются в одной последовательности, то есть оба коннектора обжимаются одинаково. При перекрестном — часть проводов перекрещивается, то есть коннекторы получаются несимметричными.

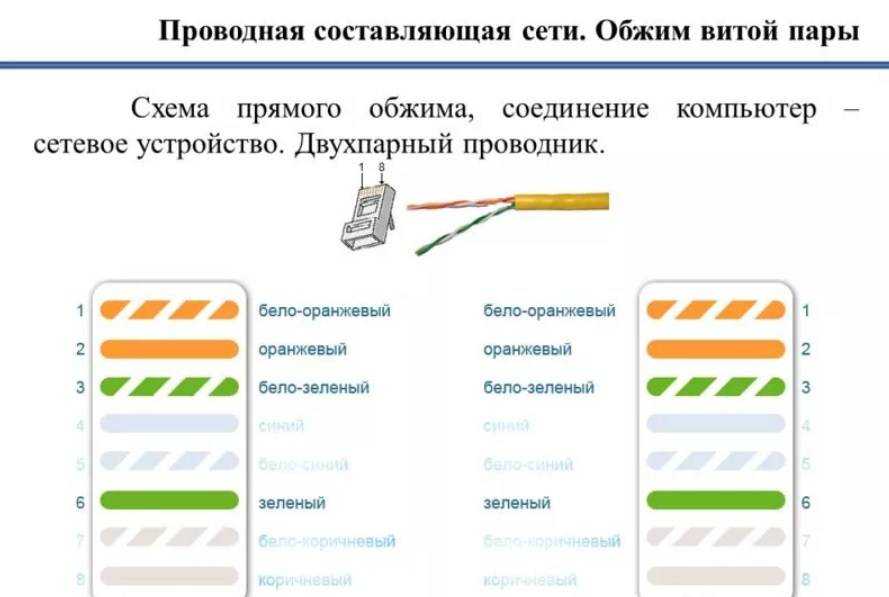

Для наглядности приведем графические схемы:

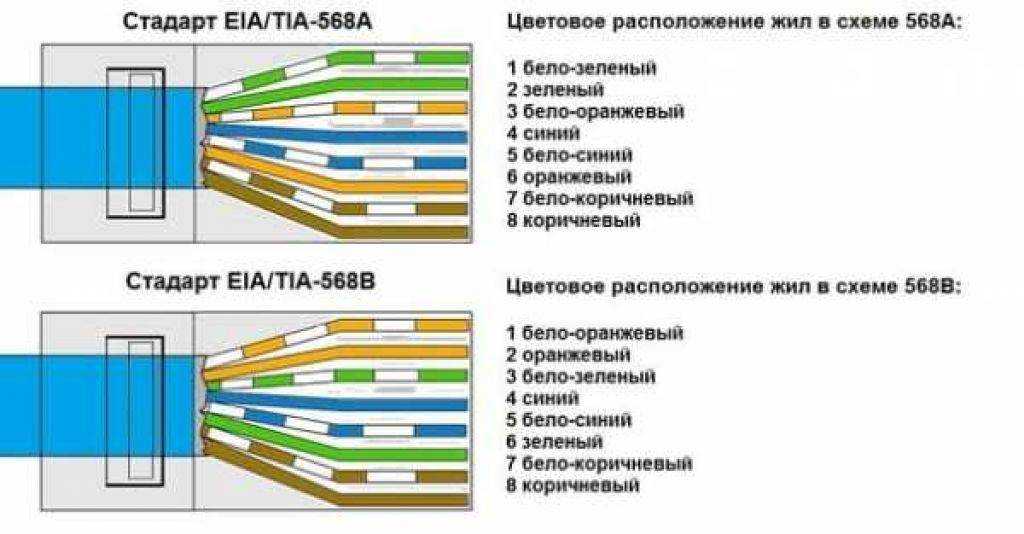

Цветовая схема обжима сетевого кабеля из 8 жил

Прямой обжим витой пары 8 жил может выполняться по типу В (Т586В) или А (Т568А). Тип В мы поставили на первое место, так как он распространен у нас, а тип А в основном используют в Европе и США. Единственное различие между ними — в положении зеленых и рыжих проводников, область применения у них общая.

Мы не настаиваем, чтобы вы придерживались строго определенного способа опрессовки, к примеру, только В. Но чтобы не путаться, на первых порах желательно запомнить какой-то один из них.

Методом прямого обжатия делают патч-корды для подключения ПК к сетевым устройствам.

Схема обжимки кроссовым методом

При простой кроссоверной опрессовке на втором коннекторе меняются местами зеленые и рыжие проводки (полосатый — с полосатым, однотонный — с однотонным). Этот способ применяют в сетях Ethernet 10Base-Т, 100Base-Т или 100Base-ТХ.

Определяемся со схемой обжима сетевого кабеля

Практически весь мир при построении из витой пары LAN сети, использует два способа опрессовки. Первый называется – прямой, а второй – перекрестный.

Отличаются они тем, что при первом способе (прямом) оба конца патч-корда обжимаются идентично. А во втором способе (перекрестном) обжим концов патч-корда делается иначе. Некоторые провода перекрещивают во время обжатия, из-за этого коннекторы RG 45 получаются несимметричные. На картинке ниже, можно посмотреть пример таких обжатий.

При прямом обжиме витой пары 8 жил обычно используют схему распиновки Т568А или Т586В. В нашей стране практически все интернет провайдеры используют тип Т586В. А вот в Европе или Соединенных Штатах Америки пользуются типом Т568А.

Смотрите нашу статью: порядок обжима витой пары, все возможные схемы. Здесь вы подробнее сможете почитать обо всех схемах обжатия.

Для чего нужны 8 проводов?

Надо сказать, что этот вариант казни был рассчитан на будущее. Даже в то время, когда высокоскоростной интернет только начинал распространяться, такие кабели часто использовались во внутренних сетях. Другими словами, с их помощью два или более компьютера были подключены или подключены к маршрутизатору, создавая таким образом общую сеть. В то время у всех прядей было только 4 нити. Такие кабели представляли собой 100-мегабитную сеть, которая в то время характеризовалась высокой скоростью передачи данных.

Подключение интернет-розетки RJ-45, обжим коннектора.

Однако постепенно стало создаваться все больше высокоскоростных кабелей и поэтому сегодня у каждого есть возможность создать сеть со скоростью передачи данных до 1 гигабита в секунду. Такая возможность предусмотрена для любой современной сетевой карты, независимо от того, интегрированная она или автономная. А чтобы создать такую ​​быструю сеть, нам понадобится кабель с восемью жилами или 4 витыми парами.

По этой причине рекомендуется обжать все восемь проводов, если вы приобрели такой кабель. Однако можно встретить и специальные кабели с четырьмя жилами.

Схемы распиновки 8P8C

Для подключения ПК к коммутационным устройствам

Оконцевание кабелей, предназначенных для подключения компьютеров к коммутационным устройствам (свитчам, концентраторам или роутерам), может осуществляться по двум схемам, известным как схема A и схема B. В своё время данные схемы были позаимствованы из американского стандарта TIA/EIA-568, регламентирующего построение телекоммуникационных структурированных кабельных систем в зданиях.

Схема A была рекомендована ещё в первой версией данного стандарта, а потому получила наибольшее распространение в США. В Европе же и, в частности, в России наибольшее распространение получила схема B.

Данные схемы равнозначны, но в пределах одной локальной сети, во избежание путаницы и возможных ошибок, следует использовать только какая-то одну из них. Кабель, оконцованный по любой из этих схем, принято называть прямым (straight through cable), поскольку оба конца такого кабеля имеют одинаковую распиновку.

Примечание: При соединении коммутационных устройств между собой необходимо предварительно ознакомится с инструкциями на данные устройства. Если соединение концентраторов или свитчей производится через порты Uplink, то выполняется оно прямыми кабелями. А вот для соединения без использования портов Uplink иногда может потребоваться перекрёстный кабель, речь о котором пойдёт далее.

Кстати, если на одном из концов кабеля планируется установка розеток, разводка и заделка проводов внутри розеток по любой из указанных схем производится согласно имеющейся там этикетке (см. рис. ниже).

Для сетей 10BASE-T

Особенностью «десятимегабитных» сетей, то есть сетей, работающих по технологии 10BASE-T, является то, что из четырёх пар проводников кабеля UTP в работе задействованы только две пары: оранжевая и зелёная. Поэтому для подключения компьютеров в таких сетях в целях экономии нередко использовался двухпарный кабель, расцветка проводов в котором могла быть несколько иной.

Схему обжима контактов, показанную на рисунке ниже, до недавнего времени использовали, например, электромонтёры Ростелекома при подключении роутера абонента к коммутатору в подъезде. Да и для внутренней разводки по квартире использовался всё тот же двухпарный кабель и та же схема. Насколько мне известно, только во второй половине 2019 года во все районные узлы связи был спущен приказ, предписывающий использовать при монтаже исключительно четырёхпарный кабель.

Для подключения ПК к ПК

Для непосредственного соединения между собой двух компьютеров без коммутирующих устройств до недавнего времени использовался так называемый перекрёстный кабель (crossover cable). Особенностью данного кабеля является то, что обжим контактов с одной стороны кабеля осуществляется по схеме A, а с другой — по схеме B.

Надо заметить, что необходимость в таком кабеле в настоящее время может возникнуть только в том случае, когда соединяемые компьютеры имеют «стомегабитные» сетевые карты (то есть, если ПК довольно старые). Современные «гигабитные» сетевые карты обладают функцией Auto MDIX, которая позволяет соединять компьютеры с помощью любого типа кабеля.

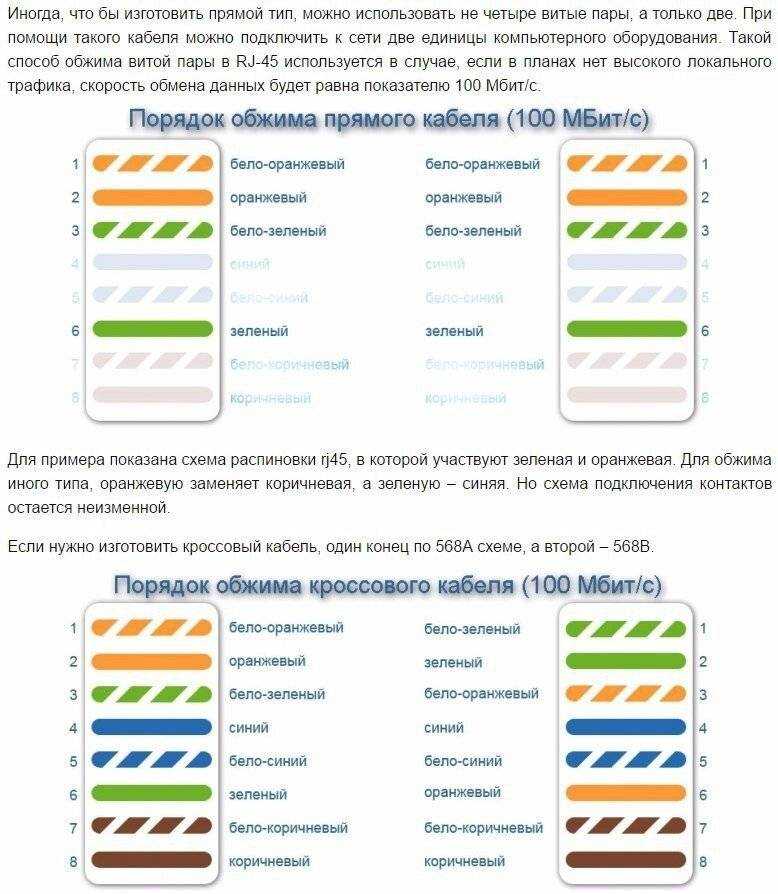

Прямой и перекрестный обжим

Теперь перейдем к вариантам обжима. Они бывают двух типов:

1. Прямая, т.е оба конца витой пары обжаты по одному стандарту.
2. Поперечный, в данном случае один конец опрессован по стандарту T568A, другой – T568B.

Рисунок 12. Прямое соединение (A) и перекрестное соединение (B

Эта специфика связана со схемой подключения. На самом деле есть три варианта:

1. Маршрутизатор-роутер. В этом случае кросс-линия соединяет два маршрутизатора или концентратора.
2. ПК-ПК. Здесь все ясно, сетевой кабель используется для прямого соединения двух персональных компьютеров.
3. Роутер-ПК. То есть персональный компьютер подключен к сетевому узлу.

Давайте быстро взглянем на перечисленные схемы подключения.

Обжим витой пары по схеме роутер-роутер

При такой возможности подключения необходимо использовать прямую цепь (см. A на рис. 12). Однако при использовании интеллектуальных узлов в сетевой топологии это ограничение не требуется. То есть разрешена прямая и кросс-схема подключения, так как роутер умеет распознавать ее тип. Однако считается правильным придерживаться стандарта, выбранного для конкретной локальной сети.

Обжим витой пары по схеме компьютер-компьютер

Совершенно иная ситуация возникает при подключении ПК друг к другу. В этом случае может работать только одна схема кроссовера – кроссовер. Этот тип подключения показан на Рисунке 12 (B).

Обжим витой пары по схеме роутер-компьютер

Этот тип подключения принято выполнять простым способом. Для интеллектуальных переключателей (переключателей) это условие не является обязательным, но тем не менее считается «хорошим тоном» придерживаться этого условия.

Как проверить патч-корд

Итак, вы упаковали свой первый соединительный кабель, и теперь вам нужно его проверить. В общем, для этих целей есть специальный прибор – тестер LAN. Он состоит из передатчика и приемника.

Вкручиваем одну сторону кабеля в передатчик, а другую в приемник и смотрим. Тестер проверяет каждую жилу по очереди. Если все в норме, загорится индикатор напротив его номера. Если где-то вдоль жилы есть обрыв, индикатор не горит.

Все это хорошо, но на самом деле тестер ЛВС покупают редко, особенно когда возникает необходимость обжимать интернет-кабель раз в несколько лет. В этом случае есть более простой способ. Для этого нам понадобится свитч (свич) или роутер. Отсоединяем от него все провода, после чего включаем проверенный патч-кабель в любой порт LAN. Похоже на то:

Если индикаторы LAN горят, коммутационный кабель исправен. Если нет, то он где-то поврежден

Внимание! Этот тест нельзя выполнить, если коммутатор или маршрутизатор подключен к локальной сети или сети провайдера через порт WAN, поскольку он фактически создает петлю, которая может привести к проблемам в сети. Но если к устройству подключить только один патч-кабель, повреждений от этого не будет

Эта запись была опубликована 29 февраля 2020 года пользователем XasaH в заголовке Общие вопросы и помечена как rj45, twisted pair, crimp, pinout.

Витая пара – особенности, виды

Состоящий из скрученных медных или латунных проводников в оплетке кабель, служащий для создания связи между компьютером и устройствами посредством Ethernet-разъема, называется витой парой. Разделяется такой провод на несколько видов по следующим признакам:

Типу защиты.

Жилы в кабеле могут иметь защитную оболочку 2-х видов – фольгированное покрытие или проволочная оплетка. Ввиду этого, бывают 3 базовых типа продукта:

1. UTP. Проводник без защиты. Параметры передачи на высоком уровне, но при близком расположении к электропроводке или другом электромагнитном воздействии – возникают существенные помехи.
2. FTP. Каждая пара жил имеет отдельную фольгированную оболочку. Благодаря этому связь надежно защищена не только от внешних влияний, но и перекрестных – между парами внутри кабеля.
3. STP. Общее защитное покрытие поверх всех пар в виде оплетки из медной проволоки. В этом случае связь не подвергается внешнему воздействию, но при этом возможны внутренние помехи.

В маркировке знак U означает отсутствие экранировки, F – наличие фольгированного слоя, S – наружная металлическая оплетка.

Для прокладки в помещении применяется стандартный UTP-кабель связиИсточник cifra-shop.ru

Числу жил.

Независимо от того, какая схема RJ 45 обжимки применяется, в составе витых пар используются 2 типа жил:

1. Моножильные. Характеризуются плохой гибкостью, но идеальными передающими свойствами. Кроме того, они легко и надежно прессуются.
2. Многожильные. Отличаются эластичностью, но сильным ослаблением сигнала на расстоянии. При обжимке есть вероятность повреждения изоляции.

Моножильные кабеля лучше подходят для интернет-розеток. Многожильные применяются для соединения в трудных ситуациях, когда гибкость имеет решающее значение.

Категория.

Есть следующие категории интернет-кабеля со своим характерным набором параметров:

Категория	Число витых пар	Предел передачи данных, МГц	Скорость связи, Мбит/с
CAT 1	1	0,1	—
CAT 2	1	1	4
CAT 3	4	17	2 варианта – 10 и 100
CAT 4	4	21	21
CAT 5	4	101	102
CAT 5Е	4	126	Для 2-х пар 100, для 4-х 1000
CAT 6	4	252	1-10 тыс.
CAT 7	4	605	В пределах 10 тыс.

Проводники 1-ой категории применяются исключительно при прокладке телефонных линий.

Для обеспечения высокоскоростного интернета применяют интернет-кабели 5 категории и вышеИсточник poznyaev.ru

При обжиме RJ45-кабеля важно изначально правильно подобрать его по внешним эксплуатационным характеристикам. По свойствам оболочки бывают следующие виды проводника:

1. PVC, или поливинилхлоридный. Стандартный кабель серого цвета для установки исключительно в отапливаемом помещении.
2. PE, или полиэтиленовый. Применяется для монтажа на улице. Оснащен армирующим несущим тросиком и стойким к перепадам температуры и влажности покрытием.
3. LSZH, негорючий. Отличается красной или оранжевой оболочкой. Предназначается для помещений с повышенными требованиями к противопожарной безопасности.

По геометрии сечения кабеля бывают круглыми или уплощенными. На эксплуатационные параметры это влияния не оказывает.

Четырехпарное соединение

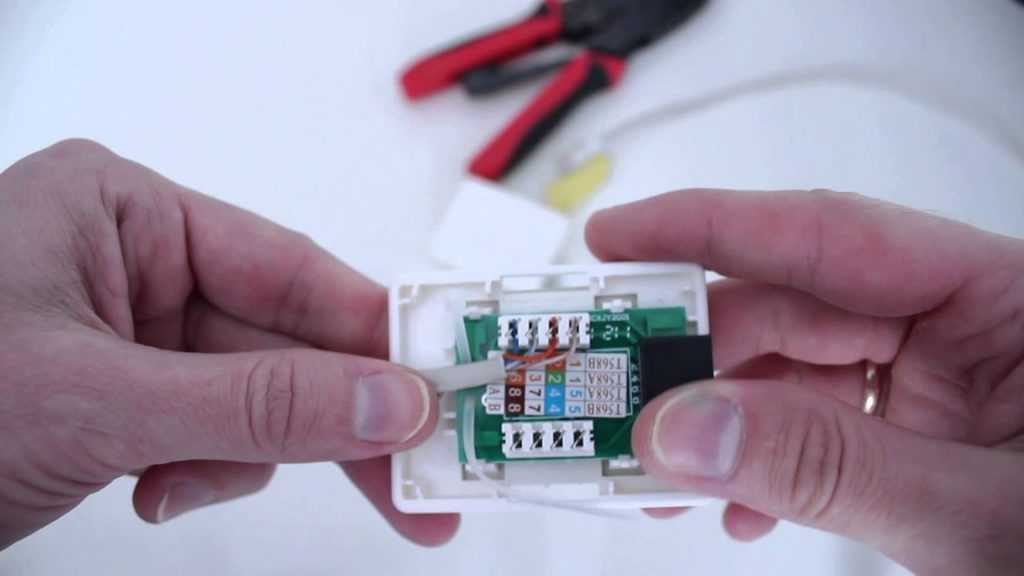

При установке компьютерной розетки с кабелем из четырех пар выполняется следующее:

• Корпус разбирается: снимается крышка. Например, у популярной модели Legrand Valena для этого нужно повернуть интернет-розетку к себе задней частью и повернуть примерно на 90º фиксатор. В других изделиях, как правило, все интуитивно понятно.
• На розетке есть пазы, наклейки со схемой подключения. Бывает два варианта: T568A (тип A) и T568B (B). В России обычно применяется подключение типа B. Оно предпочтительнее, хотя современное оборудование иногда способно не только распознать схему, но даже подстроиться под нее. Схема коннектора должна соответствовать.
• Провода вставляется в клеммы (распиновка). Их окраска совпадает с цветом контакта. После обрезки оставляется 10–12 мм. Причем изоляция должна начинаться выше защелки.
• Зажимается провод, и проверяется сигнал. Можно использовать обычный электрический или кабельный тестер.
• Отрезаются лишние куски проводков.
• Одевается лицевая часть розетки.
• Изделие крепится на поверхности стены или врезается. Для установки подрозетника есть специальные рамки. В последнее время их чаще делают из алюминия. Точность «посадки» можно узнать с помощью уровня электрика.
• Еще раз проверяется подключение установленной интернет розетки к сети.

Методика опрессовки

1. Возьмите конец кабеля в руки. Отступите от него 3-5 см и с помощью ножа или другого инструмента сделайте круговой надрез внешней изоляции, стараясь не повредить проводники

2. Удалите срезанную оболочку, расплетите жилы и распределите их в нужном порядке, согласно одной из таблиц TIA/EIA-568.

3. Следующий этап — выравнивание проводков. Отступите от края изоляции 1,2-1,4 см, не больше, чтобы цветные жилы целиком помещались внутри коннектора. Если сделать их длиннее — так, чтобы они частично оставались снаружи, соединение будет непрочным. Срежьте концы проводков лезвием кримпера. Линия среза должна быть строго перпендикулярной оси кабеля, иначе самые короткие из жилок останутся необжатыми.

4. Вставьте до упора зачищенный конец кабеля в коннектор RJ45. Последний должен быть обращен к вам стороной, где расположены контакты, а первый проводок (рыжий или зеленый) — находиться наверху.

5. Поместите коннектор в гнездо с маркировкой «8Р» и сжимайте инструмент, пока не услышите щелчок. После щелчка проверьте готовый патч-корд на разрыв — потяните кабель и разъем в разные стороны.

   На следующем фото показан обжим витой пары 8 жил с помощью инструмента клещи обжимные выполняем обжим.

6. После присоединения второго коннектора патч-корд проверяют на пригодность к использованию. Возьмите кабельный тестер, подключите к нему разъемы патч-корда и включите. Наблюдайте за тем, как ведут себя светодиодные индикаторы. Симметричное свечение зеленых огоньков на обоих модулях указывает на целостность проводника. Если индикатор не загорается, значит, жила оборвана или не обжата, а если горит красный огонек — в кабеле короткое замыкание или провод перекрещен.

Конструкция RJ-45

Конструкция разъёма предполагает наличие вилки и розетки. Вилка, штекер или коннектор обычно представляет собой пластиковый корпус с выведенными контактами с одной стороны и системой крепления кабеля с другой. Для фиксации в розетке, в коннекторе предусмотрена специальная отгибаемая защёлка, не позволяющая ему несанкционированно покинуть гнездо. Вилка представляет собой посадочную область с аналогично выведенными контактами.

Конструкция коннектора имеет одноразовый механизм, который при обжиме придавливает специальную планку, удерживающую провод в статичном состоянии. А штырьки контактов под воздействием давления обжимающего устройства впиваются в провода, надёжно фиксируя их и образуя соединение.

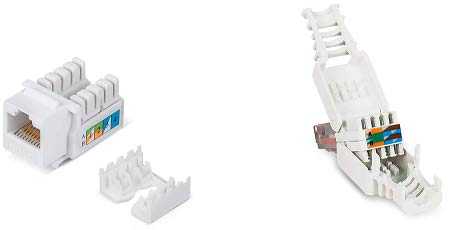

Быстрый монтаж РЖ-45

Все современные розетки принято делить на несколько категорий: одно- и двухмодульны, которые могут быть расположены на стене в специальном коробе или же «стакане». Выбор того или иного варианта зависит от нескольких основных факторов:

• Разновидность модуля (экранированный либо неэкранированный).
• Категория модулей розетки.
• Эстетичность.
• Месторасположения розетки.
• Итоговое количество подсоединяемых устройств.

Кабель категории 5Е обязательно равномерно распределяется и только после этого заделывается в модуль. Во время этой процедуры категорически запрещено заламывать и перегибать провод. Особенно внимательными нужно быть с теми участками кабеля, где нет лишнего свободного пространства для фиксации.

Чем отличается патч-корда от кабеля витых пар

Патч-корд, или как его еще называют коммутационный шнур, предназначен для соединения между собой электронный устройств, например, компьютер с хабом, свитчем или двух компьютеров между собой в случае, если устройства в процессе эксплуатации необходимо перемещать относительно друг друга.

Для изготовления патч-корда берется кабель витых пар, жилы в котором сделаны из многожильного провода, чтобы они при частых перегибах не ломались. Для обжима такого кабеля используются специальные коннекторы RJ-45. По стандарту ANSI EIA TIA 568B.1 длина патч-корда не должна превышать пяти метров. Соединение устройств с помощью патч-корда экономически целесообразно, если они в процессе эксплуатации будут часто перемещаться относительно друг друга.

Схемы распиновки витой пары

Для кабеля витая пара существует две основные схемы распиновки:

1. Прямой.
2. Кроссовер (кросс).

Блок-схема возможности передачи данных между устройствами в прямой и кросс-схеме

Прямой обжим кабеля интернет

Прямая схема – используется, если нужно подключить ПК к хабу (свичу) или роутеру (роутеру).

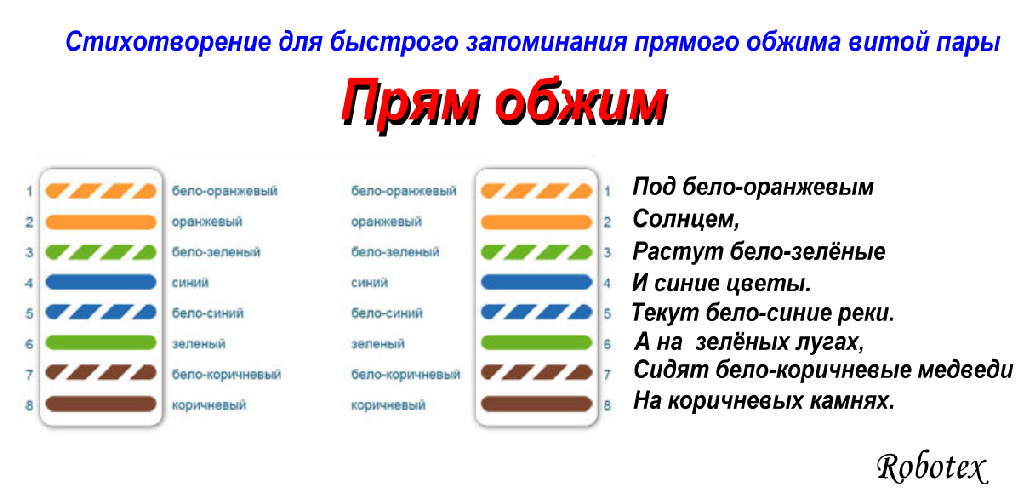

Распиновка интернет-кабеля на 8 проводов в прямую

Перекрёстный обжим сетевого кабеля

Схема кроссовера (crossover) – используется для соединения двух устройств одного типа: компьютера или роутера.

Цветовая распиновка кабеля витая пара на 8 проводов – перекрестная схема для связи однотипного оборудования

Обжим коннектора RJ-45

Заходящий в квартиру или дом интернет-кабель, который чаще всего называют витой парой, часто заканчивается небольшим пластиковым разъемом. Вот это пластиковое устройство и есть коннектор, причем обычно RJ45.  На профессиональном жаргоне их еще называют «Джек».

Так выглядит коннектор RJ-45

Корпус его прозрачный, благодаря чему видны провода разного цвета. Такие же устройства используются на соединительных проводах, которыми соединяются компьютеры между собой или с модемом. Отличаться может только порядок расположения (или как говорят компьютерщики, распиновки) проводов. Этот же коннектор вставляется в компьютерную розетку. Если вы поймете, как распределяются проводя в коннекторе, с подключением интернет-розетки проблем не будет.

Схема подключения интернет кабеля по цветам

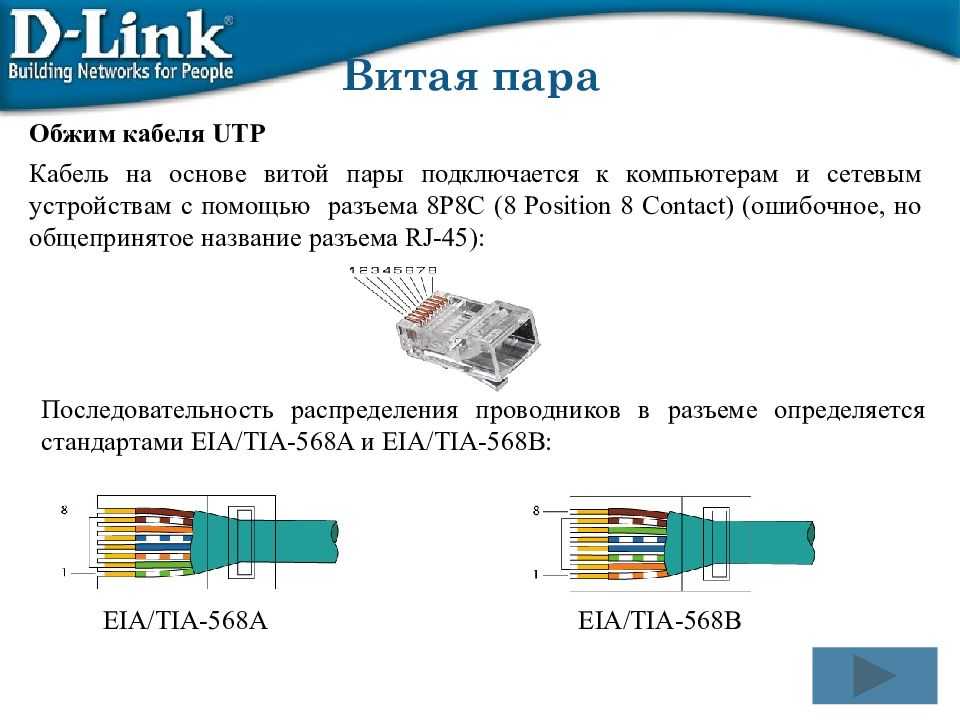

Есть две схемы подключения: T568А и T568В. Первый вариант — «А» в нашей стране практически не используется, а повсеместно провода располагают по схеме «B». Ее и необходимо запомнить, так как именно она требуется в большинстве случаев.

Схемы подключения интернет кабеля по цветам (используйте вариант B)

Чтобы окончательно прояснить все вопросы, поговорим еще о количестве проводов в витой паре. Этот интернет-кабель бывает 2-х парным и 4-х парным. Для передачи данных со скоростью до 1 Гб/с используют 2-х парные кабели, от 1 до 10 Гб/с — 4-х парные. В квартиры и частные дома сегодня, в основном, заводят потоки до 100 Мб/с. Но с нынешними темпами развития интернет-технологии вполне возможно, что уже через пару лет скорости будут исчисляться Мегабитами. Именно по этой причине лучше сразу расшить сеть из восьми, а не из 4-х проводников. Тогда при изменении скорости вам не придется ничего переделывать. Просто аппаратура будет использовать большее число проводников. Разница в цене кабеля небольшая, а розетки и коннекторы для интернета все-равно используют восьми-контактные.

Если сеть уже разведена двухпарным, используйте те же коннекторы, только после первых трех проводников, уложенных по схеме B, пропускаете два контакта и зеленый проводник укладываете на место шестого (смотрите фото).

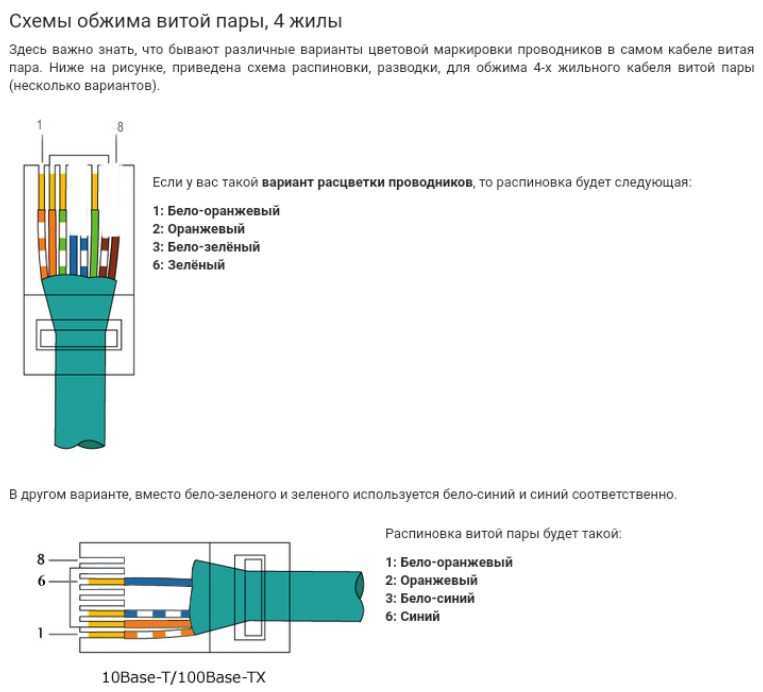

Схема подключения 4-х проводного интернет кабеля по цветам

Обжим витой пары в коннекторе

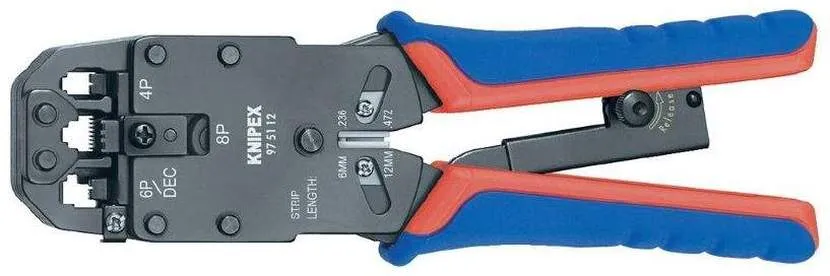

Для обжима проводов в коннекторе есть специальные клещи. Они стоят порядка 6-10$ в зависимости от производителя. Работать ими удобнее, хотя можно обойтись обычной отверткой и кусачками.

Клещи для обжима коннекторов (один из вариантов)

Сначала с витой пары снимается изоляция. Ее снимают на расстоянии 7-8 см от конца кабеля. Под ней есть четыре пары проводников разных цветов, скрученых по двое. Иногда имеется также тонкий экранирующий провод, его просто отгибаем в сторону — он нам не нужен. Пары раскручиваем, провода выравниваем, разводя в разные стороны. Затем складываем по схеме «В».

Порядок заделки разъема RJ-45 в коннекторе

Провода в нужном порядке зажимаем между большим и указательным пальцем, Проводки выкладываем ровно, плотно друг к другу. Выровняв все, берем кусачки и отрезаем лишнюю длину выложенных по порядку проводов: остаться должно 10-12 мм. Если приложить коннектор как на фото, изоляция витой пары должна начинаться выше защелки.

Отрезаем так, чтобы остались проводки 10-12 мм

Витую пару с отрезанными проводами заводим в коннектор

Обратите внимание, что взять его нужно защелкой (выступ на крышке) вниз

Заводим провода в коннектор

Каждый проводник должен попасть в специальную дорожку. Вставляют провода до упора — они должны дойти до края коннектора. Придерживая кабель у края разъема, его вставляют в клещи. Ручки клещей сводят плавно сводят вместе. Если корпус стал нормально, особых усилий не требуется. Если чувствуете, что «не идет» перепроверьте, правильно ли стоит RJ45 в гнезде. Если все нормально, попробуйте еще раз.

При надавливании имеющиеся в клещах выступы подвинут проводники к микроножам, которые прорежут защитную оболочку и обеспечат контакт.

Как работают клещи для обжима коннекторов

Подобное соединение надежное и проблемы с ним возникают редко. А если что и случается, перезаделать кабель легко: отрезаете и повторяете процесс с другим «джеком».

Видео-урок: обжим коннектора RJ-45 клещами и отверткой

Процедура несложна, ее легко повторить. Возможно, вам будет легче все проделать, после видео. В нем показано как работать клещами, а также как обойтись без них, а проделать все при помощи обычной прямой отвертки.

Обжим интернет-кабеля

Зачем нужна опрессовка подручными средствами

Ситуации, когда приходится выполнять обжим витой пары отверткой, обычно связаны с неотложным ремонтом кабеля. К примеру, если кто-то наступил на коннектор или его отгрызла собака, а инструментов у вас при себе нет и заменить испорченный патч-корд нечем. Или при однократных сетевых работах, когда покупать обжимные клещи просто нецелесообразно.

Чем делают такой обжим

Обычными инструментами из набора домашнего мастера. У вас, мы уверены, они тоже есть. Вот список того, что понадобится:

• Тонкая шлицевая (плоская, “минусовая”) отвертка с прочной рукояткой, так как вам придется по ней стучать.

• Кусачки-бокорезы. Можно заменить острым ножом или маленькими ножницами.

• Плоскогубцы, предпочтительнее с узким “носиком”.

• Сам кабель.

• Коннекторы RJ45.

После традиционной опрессовки с помощью обжимных щипцов патч-корд принято проверять кабельным тестером, чтобы определить, все ли проводники подключены к контактам, нет ли перекрестов жил внутри кабеля или короткого замыкания. Но поскольку мы выполняем обжим кабеля витая пара без инструментария, оценивать его будем “на глаз”, а тестировать – непосредственно в работе.

Схемы опрессовки

Перед инструкцией “как обжать витую пару без инструмента”, коротко вспомним схемы расположения проводников при прямой и кроссовой (кроссоверной, перекрестной) опрессовке. Надеемся, вы помните, что прямым патч-кордом соединяют ПК и сетевые устройства, а кроссовым – два ПК или два свитча между собой.

В каком порядке должны располагаться проводники при том и другом способе обжима, вам напомнит приведенная ниже картинка.

Схемы опрессовки

Порядок действий при обжатии витой пары отверткой

Разберем инструкцию на примере обжима кабеля витая пара из восьми жил.

1. При помощи любого режущего инструмента отделите от патч-корда сломанный коннектор. Использовать коннектор повторно нельзя, даже если вам кажется, что его можно склеить;

2. Отступив от конца кабеля 4-6 см, сделайте острым ножом или ножницами круговой надрез внешней изоляции кабеля. Снимите отрезанную часть;

3. Расплетите скрутки. Расположите проводники согласно одной из схем опрессовки;

4. Отмерьте от линии среза изоляции 1,1-1,5 мм, приложив к кабелю коннектор;

5. Возьмите бокорезы и отрежьте концы проводников. Следите за тем, чтобы линия среза была перпендикулярна оси кабеля, иначе часть проводков не присоединится к контактам. Если вы используете нож, режьте на столе;





















6. Вставьте обработанный конец кабеля в коннектор. Кончики проводников должны упираться в его переднюю стенку. При вставке разъем должен быть повернут к вам стороной, на которой находятся контакты. Оранжевый (первый) проводок расположите наверху;

7. Если посмотреть на ряд контактов на коннекторе, можно заметить, что каждый из них немного выступает над поверхностью корпуса. Наша следующая задача – вдавить их внутрь. Для этого используем плоскогубцы;

8. На этом обжим витой пары не закончен – следующее фото показывает, что дальше нам понадобится отвертка. Зачем? Затем, что после вдавливания плоскогубцами контакты сравнялись с поверхностью коннектора, а нам нужно “утопить” их еще глубже – так, чтобы “ножи” контактов прорезали проводники и образовали с ними прочное соединение. По очереди устанавливайте жало отвертки на каждый контакт и с усилием вдавливайте внутрь. Некоторые мастера бьют по отвертке ладонью, а кто-то использует молоток или плоскогубцы (в качестве молотка);

9. Последний шаг – это закрепление кабеля в разъеме, чтобы не болтался в нем из стороны в сторону. Для этого в широкой части коннектора есть специальный зажим (на фото). Его тоже нужно продавить вглубь;

10. Поставьте отвертку на углубление в области зажима и с усилием надавите. После того, как все части провода будут зафиксированы, работа закончена. Осталось проверить, как функционирует патч-корд.

Заключение

Вот вы и разобрались, как обжимать витую пару без инструмента. Точнее, с инструментом, да не тем, к которому, как нам кажется, вы успели привыкнуть.

Теперь, когда вам известно почти всё об изготовлении патч-кордов, можете сами придумывать способы опрессовки и делиться ими с нами и нашими читателями.

Кабель, коннектор, инструмент

Для того чтобы правильно обжать интернет-кабель в домашних условиях, требуется учесть следующие нюансы подбора расходников и инструмента:

Кабель.

В первую очередь учитывается категория кабеля – она должна соответствовать назначению. При этом желательно выбирать вариант в противопожарной оболочке – так как он более надежен и дольше прослужит.

Если трасса будет идти в помещении, подойдет обычный UTP-кабель, в более сложных условиях лучше взять экранированный проводник. Кроме того, не следует упускать из внимания жильность проводов. Многожильные удобнее, когда кабель в ходе эксплуатации будет изгибаться, одножильный – лучше обжимается и подойдет для розеток.

Чтобы обжать кабель связи, потребуется специальный инструмент – кримперИсточник 220-volt.ru

Чтобы обжать витую пару по одной из рассмотренных схем, потребуется специальное коммутирующее приспособление на 8 жил, иначе называемое коннектором или RJ 45. Его устройство характеризуется следующими особенностями:

1. Прозрачный пластиковый корпус для визуального контроля обжимки.
2. Защелка для фиксации в порту.
3. Разъем с тыльной части для кабеля.
4. Расположенные внутри 8 мест под жилы.
5. Контакты с заострениями для прорезки изоляции и соединения контактов.

Дополнительно коннектор оснащается наружной защитой от перегиба проводника, деформации защелки и проникновения пыли в порт.

Инструменты.

Для успешного проведения процедуры обжимки потребуется такой набор инструмента:

1. Кримпер. Так называется специальное обжимочное приспособление.
2. Стриппер. Применяется для обрезки изоляции с кабеля перед заведением жил в коннектор.
3. Мультиметр, чтобы проверить работоспособность электросхемы после сборки.

Видео-обзор 4-х способов обжимки интернет-кабеля:

Инструкция

Техника обжимки кабеля связи выглядит следующим образом:

• Отрезается кабель заданной длины.
• С краев на расстоянии 3-4 см снимается оболочка.
• Скрученные в пары провода раскручиваются.
• Проводки размещаются друг относительно друга согласно выбранной схеме по цветам.
• Далее все провода выравниваются по одной линии.
• После этого заводятся в посадочные места коннектора.
• Затем коннектор вставляется в кримпер и сжимается до характерного щелчка.
• Соединение проверяется на прочность – кабель не должен вытягиваться из коннектора.
• В завершении проверяется работоспособность собранного патч-корда – установкой в компьютерный разъем, LAN-тестером или прозвонкой мультиметром.

Аналогичным образом можно удлинить интернет-кабель. Для этого края стыкуемых проводников обжимаются по рассмотренной технологии, а затем вставляются в специальный переходник с разъемами с 2-х сторон.

Видео-урок по обжимке витой пары:

Коротко о главном

Витая пара представляет собой 1-, 2- или 4-х-парный кабель с защитной или обычной оболочкой. Предназначается для создания связи между ПК и другими устройствами посредством Ethernet-разъема. Различаются между собой по ряду признаков – типу защиты, количеству жил, категориям и свойствам покрытия.

Для обжима витой пары RJ 45 применяются такие схемы:

• Прямая на 8 жил.
• Кросс на 8 жил.
• Прямая на 4 жилы.
• Кросс на 4 жилы.
