Как сделать настройку vpn на zyxel keenetic

Дополнительные настройки и возможности VPN на роутере Keenetic Extra

Настройка VPN на роутере Keenetic Extra предоставляет дополнительные возможности, которые могут быть полезными для защиты и оптимизации вашей сети. В этом разделе мы рассмотрим некоторые из этих возможностей.

1. VPN-сервер

Keenetic Extra может работать не только как VPN-клиент, но и как VPN-сервер. Это означает, что вы можете настроить свой собственный VPN-сервер и подключаться к нему из внешней сети.

Для настройки VPN-сервера на роутере Keenetic Extra:

1. Войдите в веб-интерфейс роутера, перейдите в меню «VPN» и выберите «VPN-сервер».
2. Включите VPN-сервер и выберите протокол, который вы хотите использовать (например, OpenVPN).
3. Настройте пользователей VPN, создав новые учетные записи и указав пароли.
4. Настройте другие параметры VPN-сервера по вашему усмотрению.
5. Сохраните изменения и перезагрузите роутер.

Теперь вы можете подключаться к своему VPN-серверу с помощью клиента VPN и получать доступ к вашей локальной сети из внешней сети.

2. Маршрутизация трафика через VPN

Если у вас есть VPN-сервер и вы хотите направить весь или часть трафика через VPN, вы можете настроить маршрутизацию трафика на роутере Keenetic Extra.

Для настройки маршрутизации трафика через VPN:

1. Войдите в веб-интерфейс роутера, перейдите в меню «VPN» и выберите «Маршрутизация».
2. Включите маршрутизацию трафика и выберите VPN-сервер, через который вы хотите направить трафик.
3. Настройте другие параметры маршрутизации по вашему усмотрению.
4. Сохраните изменения и перезагрузите роутер.

Теперь весь или часть трафика будет направляться через указанный VPN-сервер.

3. Очистка трафика через VPN

Настройка VPN на роутере Keenetic Extra также позволяет вам очищать трафик от рекламы и вредоносных программ через VPN-сервер.

Для настройки очистки трафика через VPN:

1. Войдите в веб-интерфейс роутера, перейдите в меню «VPN» и выберите «Очистка трафика».
2. Включите очистку трафика и выберите VPN-сервер, через который вы хотите проходить трафик.
3. Настройте другие параметры очистки трафика по вашему усмотрению.
4. Сохраните изменения и перезагрузите роутер.

Теперь весь трафик, проходящий через указанный VPN-сервер, будет очищаться от рекламы и вредоносных программ.

Вывод

VPN на роутере Keenetic Extra предлагает не только защиту и анонимность, но и дополнительные настройки и возможности для оптимизации вашей сети. Ознакомьтесь с этими возможностями и настройте VPN на роутере Keenetic Extra согласно вашим потребностям.

Настройка VPN-подключения

Итак, что нам здесь нужно. Логинимся в аккаунт Express VPN, переходим на эту страницу, и смотрим в левую часть, где перечислены все системы, куда можно поставить VPN.

Выбираем “настройка вручную”:

Справа выбираем либо Open VPN либо PPTP & L2TP-IPSec. Рассмотрим второй вариант как самый интересный (чуть ниже бегло пройдёмся и по Open VPN).

Логин пароль запоминаем – он нам пригодится (можно копировать куда-то, можно пока не трогать – они не меняются), выбираем сервер (копируем его доменное имя). Теперь идём в настройки роутера.

Итак, нам нужно создать подключение. Адрес сервера мы только что скопировали, логин/пароль я сказал, где посмотреть, а секретный ключ  – 12345678. Это у них там тоже выше списка серверов написано.

Идём в настройки роутера, вкладку “Подключения” или “Другие подключения” (на новой прошивке – второе). Создаём подключение, обязательно указываем, что оно должно выводить нас в интернет, указываем любое имя подключения (это просто для нашего удобства – можно вводить туда имя провайдера VPN или что угодно), тип (в данном случае – L2TP/IPSec). Тут стоит отметить, что по умолчанию в роутере может не быть L2TP/IPSec (именно с IPSec) – тогда нужно установить в компонентах с той же вкладки, где обновляется прошивка роутера. Там есть кнопка “Изменить набор компонентов”.

Настройка списка компонентов в старых прошивкахНастройка списка компонентов в прошивке 2.12

Смотрим список компонентов, ищем строчку с L2TP/IPSec, устанавливаем, ждём пока роутер всё настроит и перезагрузится, возвращаемся к настройке подключения.

Выделенные стрелочками компоненты нам нужны. Серверные компоненты можно не качать (мы настраиваем клиент).

Логин/пароль/имя сервера вводим по тем данным, что выдал провайдер.

Настраиваем подключение в старой прошивкеНастраиваем подключение в новой прошивке

Всё, подключение мы создали. Оно должно быть либо включено галочкой (в старой прошивке) либо слайдером (в новой). Спустя какое-то время в списке подключений также будет виден статус – установлено подключение к серверу или нет. В случае Express VPN если оно не установлено – значит, вы что-то не так сделали (для уверенности можно попробовать другой сервер от них же, если тоже не заработало – точно ищите ошибку в настройке). В случае какого-нибудь Nord VPN вполне возможно, что вы всё сделали правильно, но сервер по какой-то не зависящей от вас причине недоступен.

Приоритеты подключений

Теперь мы вплотную подошли к кардинальной разнице между старой и новой прошивкой Keenetic. В старой мы видим список подключений и должны вручную управлять их приоритетом. У какого подключения приоритет выше – то и… приоритетнее. Всё просто. Роутер будет использовать первое доступное подключение с наивысшим приоритетом и все устройства, которым роутер раздаёт интернет, будут работать через это подключение.

Приоритет подключений

В новой прошивке появились более гибкие инструменты. Во-первых, приоритет подключения мы выставляем просто перетаскиванием самих названий подключений.

Во-вторых, мы можем управлять – какое устройство на роутере к какому подключению будет относиться.

Для этого мы должны сделать две вещи. Первая – на странице “список устройств” найти нужное нам устройство (компьютер, ноутбук, игровая консоль), подключёное к роутеру, и зарегистрировать его. Вы можете не присваивать ему постоянный внутренний IP-адрес, но эта регистрация нужна, чтобы мы могли работать с настройкой доступа устройства к сети в дальнейшем. Поэтому здесь имеет смысл дать ему какое-то понятное имя.

Вверху – незарегистрированные устройства, снизу – зарегистрированные

Второе – идём на вкладку “Приоритеты подключений” и создаём новый профиль. Назовём его, например, VPN. Здесь мы должны указать, какие подключения в нём используются.

Создаём новый профиль

Вуаля – у нас есть основной профиль с “обычным” подключением к интернету, и профиль VPN – с подключением через VPN.

Теперь кликаем на вкладку “Привязка устройств к профилям”. Там вы можете управлять как целыми сегментами сети (например, группой незарегистрированных устройств), либо отдельным зарегистрированными устройствами. Здесь просто берём драг-н-дропом плашку с нужным нам устройством и “кидаем” его на название профиля с VPN.

Я взял PS4 Pro и “перетащил” её на профиль VPN, где уже активно подключениек VPNРезультат

Ну… вот и всё. Для верности можно перезагрузить роутер или само устройство, но в любом случае через пару минут оно уже будет обслуживатся через VPN, тогда как все остальные устройства будут работать как обычно. Разумеется, таким образом вы можете перенаправить на VPN любое количество устройств в вашей домашней сети.

Настройка VPN IPsec подключения

Настройка VPN IPsec на VPN50

Перейдем к настройке самого безопасного VPN IPsec. На вкладке VPN -> IPsec VPN -> VPN Gateway создается новое правило

Где указывается имя, версия IPsec, ключ, режим согласования и варианты шифрования.

В соседней вкладке VPN Connection создается новое подключение, настройки по аналогии с созданием L2TP.

Настройка VPN IPsec на клиентах

Настройка VPN IPsec на клиентах Windows

Подключение создается через «мастер создания туннеля IKE V1» (так как на шлюзе был выбран именно он).

На этой вкладке вводится IP адрес шлюза, ключ и подсеть шлюза- далее- готово.

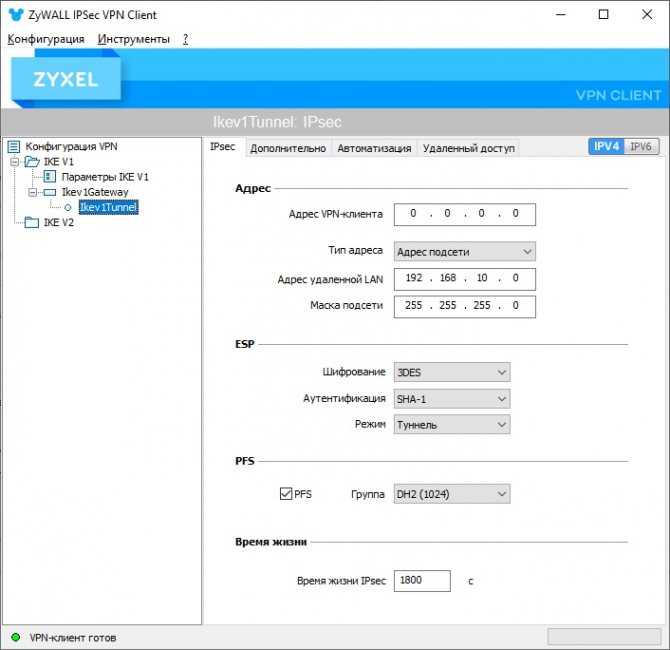

В первой фазе проверяется соответствие параметров шифрования.

Так же и во второй фазе

Если всё сделано правильно, то подключение поднимется, о чем будет сигнализировать зеленый индикатор.

Настройка VPN IPsec на VPN50 с предоставлением конфигурации

Шлюз позволяет упростить настройку у пользователей посредством запроса конфигурации прямо со шлюза. Для этого на вкладке VPN -> IPSec VPN -> Configuration Provisioning включается функция предоставления конфигурации

Добавляется новая конфигурация, где выбирается созданное VPN подключение и группа пользователей. Активировать и сохранить.

После этого в ZyWALL IPSec VPN Client будет доступна возможность загрузки конфигурации прямо со шлюза.

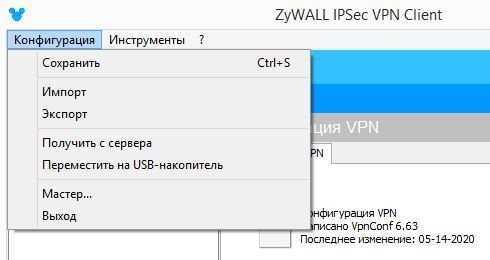

В меню Конфигурация выбрать пункт «Получить с сервера»

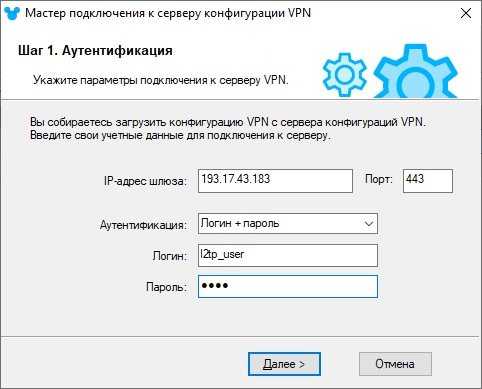

Где нужно ввести только IP адрес шлюза, логин и пароль пользователя.

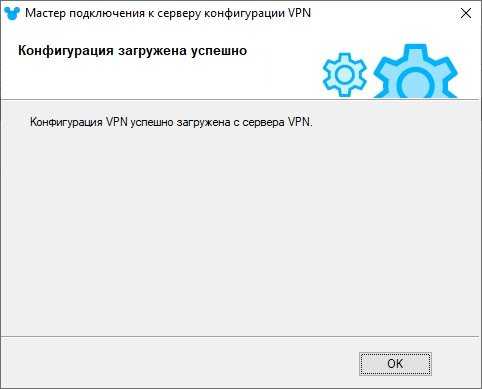

После успешного соединения будут получены все нужные настройки и создано новое подключение.

VPN на все случаи жизни

Выбирайте: клиент/сервер PPTP, OpenVPN, IPSec, L2TP over IPsec

Для чего нужен VPN-клиент? Ваша домашняя сеть может быть подключена по VPN к публичному VPN-сервису, сети офиса или другого интернет-центра Keenetic при любом способе доступа в интернет. До сих пор еще встречаются и провайдеры, дающие интернет именно по технологии VPN.

С точки зрения совместимости, вы можете подключаться по PPTP, OpenVPN, L2TP/IPsec с любого интернет-центра Keenetic. Иметь такой универсальный VPN-клиент особенно полезно, если при соединении сетей (например, чтобы получить доступ из городского дома к дачному) на одной стороне (обычно на даче) нет белого IP-адреса.

Помимо VPN-клиента, любая, даже самая младшая модель Keenetic имеет в арсенале аналогичные VPN-серверы: PPTP, OpenVPN, L2TP/IPsec.

Если вы не знаете, какой тип VPN выбрать, возьмите на карандаш, что во многих моделях Keenetic передача данных по IPSec (в том числе L2TP over IPsec) ускоряется аппаратно. В таком туннеле можно абсолютно не волноваться о конфиденциальности IP-телефонии или потоков видеонаблюдения. PPTP наиболее прост и удобен, но потенциально уязвим. OpenVPN очень популярен в определенных кругах, но чрезвычайно ресурсоемкий и не имеет особых преимуществ против IPsec.

Если провайдер выдает вам белый IP-адрес, рекомендуем обратить внимание на две опции: так называемый виртуальный сервер IPSec (Xauth PSK) и сервер L2TP over IPSec. Они замечательны тем, что обеспечивают абсолютно защищенный доступ к домашней сети со смартфона, планшета или компьютера с минимальной настройкой: в Android, iOS и Windows для этих типов VPN есть удобные встроенные клиенты

Если вы вдалеке от дома, в незнакомом или подозрительно месте используете открытую сеть Wi-Fi, ваши данные могут быть перехвачены. Чтобы не волноваться об этом, включите обязательное туннелирование вашего интернет-трафика через домашнюю сеть. Для вас это будет совершенно бесплатно и не опаснее, чем если бы вы выходили в интернет из дома.

Источник

Установка VPN-подключения

После подключения и настройки роутера можно приступить к организации на устройстве ZyXEL VPN-сервера. Эту процедуру рекомендуется выполнять в такой последовательности:

1. Открыть настройки роутера на компьютере.
2. Отметить необходимость активации опции VPN-сервера.
3. После перехода по соответствующей вкладке, необходимо указать параметры как на рисунке ниже.На картинке размер пула адресов ограничен десятью, но в зависимости от модели этот параметр может изменяться в широких пределах.
4. Когда все необходимые настройки будут внесены, их следует обязательно сохранить. Для этой цели необходимо нажать кнопку «Применить».

На этом внесение необходимых изменений в настройку PPTP-сервера роутера Keenetic можно считать завершенным. Но для правильной работы оборудования потребуется также отредактировать учетные данные пользователей, которые смогут подключаться к защищенной сети.

VPN-туннель IPSec

Некоторые модели от Zyxel Keenetic поддерживают создание защищенного канала связи через протокол IPsec. Как и в ситуации, описанной выше, его необходимо предварительно проинсталлировать на оборудовании. Заходим через веб-панель в «Систему», далее — «Обновление»:

Выбираем опцию «Показать компоненты». Отмечаем пункт IPsec, как показано на скриншоте ниже:

ОС предложит установить его в функционал, соглашаемся. После окончания процесса инсталляции оборудование перезагрузится. Затем открываем раздел «Интернет», вкладку PPPoE/VPN. Создаем новое соединение, проводим следующие настройки:

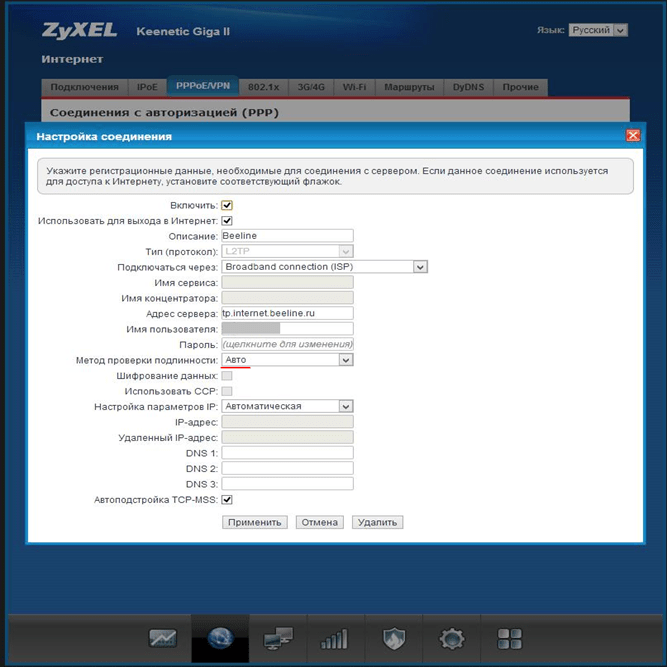

1. Активируем сам протокол шифрования.
2. Со второго пункта снимаем галочку, так как данное соединение не будет использоваться для прямого доступа в интернет.
3. Поле «Описание» заполняем произвольным именем, оно необходимо только для идентификации процесса по названию.
4. Тип протокола оставляем, как есть.
5. В следующем разделе указываем интернет-соединение, используемое роутером для доступа к «мировой паутине».
6. Прописываем имя «юзера» и пароль для него.
7. Секретный ключ придумываем самостоятельно. Например, Test.
8. Метод проверки подлинности оставляем, как показано на скриншоте.
9. Адрес сервера составляется Zyxel автоматически. Как правило, используется наименование сервиса. Например, msk.test.ru.
10. Сетевые настройки (IP-адрес и DNS-серверы) оставляем в автоматическом режиме.
11. Отмечаем галочкой последний пункт.

Завершаем процесс создания нажатием кнопки «Применить». Теперь соединение появится в перечне доступных подключений. Оно используется для создания защищенного канала связи по протоколу IPsec. Android или iOS-совместимые мобильные устройства работают по данной технологии.

ШАГ 2: Включение DDNS

Наш план достаточно простой. Наш роутер Keenetic будет выступать в качестве VPN сервера

Причем не важно, какой именно сервер мы будет настраивать – будь это PPTP, IPSec или новый WireGuard. Смысл в том, что мы должны иметь доступ к этому роутеру извне – то бишь из интернета

У роутера есть внешний IP адрес. Конечно, мы можем использовать его. Но как правило, современные провайдеры по умолчанию выдают два вида адрес:

Нужно, чтобы ваш провайдер обязательно использовал белый IP адрес, в противном случае доступ к VPN-серверу будет недоступен. Про белые и серые IP, а также про то, как узнать какой адрес у вас – читаем эту инструкцию. На новых прошивках есть возможность подключаться и к серым IP, но при использовании KeenDNS (это облачный DDNS сервис, который работает напрямую, так и через облако, поэтому его можно использовать даже с серыми IP).

В общем на первом шаге мы подключим службу DDNS, если ваш IP не является статичным.

Новая прошивка

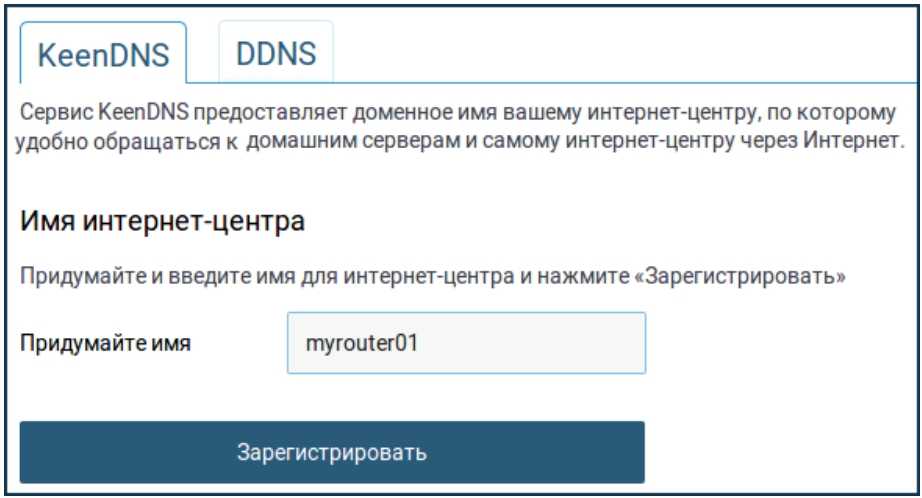

1. Для начала нам нужно настроить DDNS, можно использовать стандартный и бесплатный KeenDNS от Keenetic. Переходим в раздел «Доменное имя» и вводим любое наименование, которое мы будем использовать для подключения. Далее нажимаем «Зарегистрировать».

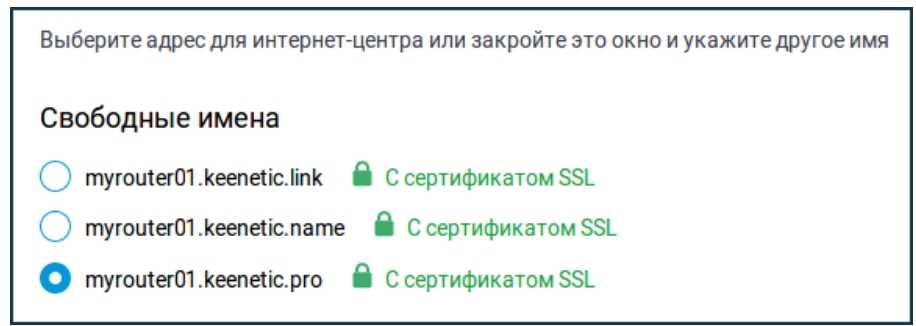

1. Если имя свободное, то роутер сообщит об этом и предложит вам 3 поддоменных имени – выберите любое.

1. Если у вас серый IP, то вам нужно перейти в «Общие настройки» и включить «Keenetic Cloud».

1. Высветится вот такое окошко, подождите пока роутер получит SSL сертификаты. После этого вам нужно выбрать «Режим работы»:
   1. Через облако – если у вас серый IP.
   2. Прямой доступ – если IP белый.

Старая прошивка

Понятно дело, используя внешний IP адрес, но что, если он динамический или серый. Хочу расстроить пользователей с серыми IP, тут ничего не поделаешь и единственный выход – это искать провайдера с белым IP. Второй вариант – это купить более новый роутер Keenetic, на котором есть облачная служба KeenDNS – она позволит прокинуть подключение даже с серым IP. Для тех, у кого белый IP, нам в любом случае нужно настроить DDNS, так как скорее всего у вас он конечно же белый, но динамический адрес, а поэтому, когда он поменяется – соединение просто отвалится.

В разделе «Интернет» перейдите в «DDNS» и посмотрите в список «Используемых серверов». По умолчанию у нас есть Dyn, No-Ip и DNS-Master – это все сторонние сервисы. Что вам нужно сделать? – вам нужно зайти на официальные сайты этих сервисов, зарегистрироваться и создать DDNS. Далее переходим сюда и вводим данные DDNS.

Шаг 2: Создание VPN-сервера на роутере Keenetic Extra

После успешной настройки VPN-сервера на роутере Keenetic Extra, вы сможете безопасно подключаться к вашей домашней сети из любого удаленного места. Чтобы создать VPN-сервер, выполните следующие действия:

1. Откройте веб-интерфейс вашего роутера Keenetic Extra, введя в адресной строке браузера IP-адрес роутера (обычно это 192.168.1.1).
2. Войдите в веб-интерфейс, используя логин и пароль от административной панели роутера.
3. На главной странице веб-интерфейса выберите вкладку «VPN» в верхнем меню.
4. В разделе «VPN-сервер» нажмите кнопку «Включить», чтобы активировать функцию VPN-сервера.
5. В поле «Служба» выберите протокол VPN, который вы хотите использовать: PPTP, L2TP или OpenVPN.
6. Настройте параметры VPN-сервера в соответствии со своими предпочтениями. Установите логин и пароль, выберите диапазон IP-адресов для клиентов VPN, настройте шифрование и т.д.
7. Нажмите кнопку «Применить», чтобы сохранить настройки VPN-сервера.

После сохранения настроек VPN-сервера, вы сможете подключиться к вашей домашней сети через VPN, используя клиентское приложение, поддерживающее выбранный протокол VPN.

Обратите внимание, что для доступа из интернета к вашей домашней сети через VPN вам потребуется настроить переадресацию портов на вашем маршрутизаторе. Подробная информация по настройке переадресации портов доступна в документации вашего роутера Keenetic Extra

Шаг 1: Подготовка устройства к настройке VPN

1.1 Проверьте версию прошивки Keenetic Ultra

Перед настройкой VPN необходимо убедиться, что ваш Keenetic Ultra работает на версии программного обеспечения, которая поддерживает VPN. Это можно проверить на странице устройства в веб-интерфейсе Keenetic Ultra.

1. Зайдите в веб-интерфейс Keenetic Ultra, используя IP-адрес вашего роутера.
2. Перейдите в пункт «Настройки системы» > «О системе».
3. На странице «О системе» вы найдете информацию о версии прошивки. Для работы VPN необходимо, чтобы версия прошивки была не ниже указанной в инструкции к VPN-серверу, к которому вы хотели бы подключиться.

1.2 Выберите протокол VPN

Перед настройкой VPN необходимо решить, какой протокол VPN вы хотели бы использовать. Самые популярные протоколы VPN — это OpenVPN, L2TP/IPsec и PPTP.

OpenVPN считается одним из самых защищенных протоколов VPN, но его настройка сложнее, чем у других протоколов. L2TP/IPsec и PPTP являются менее безопасными, но проще в настройке.

• OpenVPN — для использования этого протокола VPN необходимо установить и настроить приложение на клиентах.
• L2TP/IPsec — этот протокол требует меньше ресурсов и обладает высокой скоростью передачи данных. Однако настройка может быть сложнее из-за обязательного использования сертификатов и ключей безопасности.
• PPTP — считается наименее безопасным протоколом VPN из-за отсутствия большинства механизмов шифрования данных. Однако настройка происходит очень быстро и просто, и данный протокол идеально подходит для создания VPN-тунелей между домашними сетями.

Шаг 1: Подготовка к настройке VPN

Перед началом настройки VPN на роутере Keenetic Extra необходимо выполнить несколько предварительных шагов:

1. Убедитесь, что роутер Keenetic Extra подключен к интернету и работает корректно. Для этого проверьте, что устройство имеет доступ к сети и функциональность маршрутизации работает без ошибок.
2. Обновите прошивку роутера до последней доступной версии. Для этого зайдите в настройки роутера (веб-интерфейс) и проверьте наличие обновлений. Если доступно новое обновление, выполните его установку.
3. Определите тип VPN-сервера, с которым вы планируете настроить соединение. Keenetic Extra поддерживает различные протоколы VPN, такие как PPTP, L2TP/IPsec, OpenVPN и другие. Выберите тот протокол, который наиболее подходит для ваших потребностей.
4. Если вы планируете использовать VPN-клиент на компьютере или мобильном устройстве, убедитесь, что на устройстве установлено программное обеспечение, поддерживающее выбранный протокол VPN, и что вы знакомы с настройками клиента.

После выполнения всех указанных предварительных шагов вы будете готовы к настройке VPN на роутере Keenetic Extra.

Настройка VPN-подключения

Если все вышеуказанные условия соблюдены, переходим к настройке VPN на маршрутизаторе Zyxel Keenetic.

• Заходим через главное меню в раздел «Система», далее — «Компоненты». Отмечаем, что требуется активация опции «VPN-сервер»:
• В зависимости от модели Zyxel потребуется перезагрузка для применения внесенных изменений. После этого на вкладке «Приложения» появится новая панель «Сервер VPN»:
• Далее заходим в нее, выставляем следующие параметры:
• Активируем VPN-сервер на Zyxel Keenetic, отмечаем, чтобы на каждого пользователя создавался новый канал связи для повышения надежности передачи данных.
• Подключение происходит с шифрованием, это поднимает уровень безопасности канала связи. Поэтому используется протокол MPPE. Соответственно, пропускаем третий пункт.
• Поле «Транслировать адреса клиентов (NAT)» активируем, чтобы пользователи подключались через внешнюю сеть.
• В следующем подразделе – «Доступ к сети» – указывается наименование канала связи, по которому будет производиться выход в интернет. Как пример указана домашняя сеть клиента. Через нее будет осуществляться PPTP-подключение.
• Следующие два пункта отвечают за перечень IP-адресов, предоставляемые ВПН-сервером для вновь подключившихся. Количество участников зависит от модели роутера: например, Zyxel Keenetic GIGA разрешает максимум 10 соединений.
• В первом пункте выбираем начальное значение пула IP-адресов, а во втором указываем максимально возможное количество. Таким образом, на роутере зарезервируется десять адресов, которые будут выдаваться PPTP-клиентам.
• Список IP-адресов для VPN не должен совпадать с пулом адресов DHCP-сервера сетевого устройства. Например, Zyxel раздает IP-адреса в диапазоне 192.168.0.10 – 192.168.0.100. Соответственно, для VPN рекомендуется задать пул, начиная с 192.168.0.150.
• После внесения всех изменений нажимаем кнопку «Применить», переходим к следующему разделу – «Конфигурации учетных записей пользователей», находящихся ниже параметров VPN:
• Нажимаем левой кнопкой мыши на имени Admin.
• Выбираем пункт «Разрешить доступ к VPN». Применяем изменения:
• Добавить клиентов к перечню разрешенных через меню «Система», раздел «Пользователи»:
• Указываем имя, придумываем пароль и выставляем права доступа:
• В нашем случае надо обязательно отметить пункт «VPN-сервер». Далее нажимаем «Сохранить».

На этом настройка роутера Zyxel Keenetic завершена, разрешено устанавливать VPN-связь.

Шаг 2: Создание сервера VPN на Keenetic Ultra

Шаг 2.1: Вход в веб-интерфейс

Для создания сервера VPN на Keenetic Ultra необходимо зайти в веб-интерфейс маршрутизатора.

Для этого наберите в адресной строке браузера IP-адрес маршрутизатора. По умолчанию это 192.168.1.1. Введите логин и пароль, которые вы указали при первоначальной настройке маршрутизатора.

Шаг 2.2: Создание сервера VPN

После входа в веб-интерфейс маршрутизатора выберите пункт «Внешний доступ» в левом меню и перейдите в раздел «VPN».

Далее, выберите тип VPN-сервера и заполните необходимые поля в соответствии с инструкцией вашего провайдера услуг VPN.

Не забудьте сохранить настройки после заполнения всех полей.

Шаг 2.3: Настройка доступа к серверу VPN

Чтобы позволить удаленным устройствам подключаться к созданному вами VPN-серверу, необходимо настроить доступ к нему из интернета.

Для этого откройте порты, которые используются вашим типом VPN-сервера. Эти порты указаны в инструкции вашего провайдера услуг VPN.

После настройки доступа к VPN-серверу, сохраните изменения и перезагрузите маршрутизатор.

Теперь вы можете подключаться к своему VPN-серверу на Keenetic Ultra из любого места, где есть доступ в Интернет.

Распределение приоритетов

Если программное обеспечение роутера Keenetic обновлено до версии 2.0, то каждому владельцу маршрутизатора этого типа доступна опция распределения приоритета. В обновленном ПО можно создавать каналы, которые будут использовать физические либо виртуальные порты. Вне зависимости от способа организации сети каждому такому каналу можно присваивать тот или иной приоритет.

Эта функция позволяет сделать более стабильным процесс подключения к интернету. Например, в качестве основного способа подключения к сети Интернет можно выбрать кабельного провайдера, но в случае наличия нестабильной связи будет задействован резервный способ, например, беспроводной 4G.

Подготовка роутера

Прежде чем создавать VPN-сервер на сетевых устройствах Zyxel Keenetic, необходимо провести первоначальную настройку оборудования.

Подключаем девайс к сети электропитания. «Патч-корд» одним разъемом вставляем в роутер, а вторым – в сетевой адаптер на компьютере, с которого будет производиться настройка. Кабель, проведенный провайдером, подключается к специальному разъему WAN на сетевых устройствах Zyxel. Схематически должна получиться такая картина:

На следующем этапе открываем браузер и настраиваем соединение с интернетом. Подробные инструкции о том, как настроить доступ к «мировой паутине» на разных моделях роутеров, представлены на нашем сайте. Здесь мы рассмотрим, как настроить VPN на Zyxel всех моделей Keenetic.

После того как доступ к интернету получен, проверяем наличие актуальной версии прошивки для операционной системы. При необходимости производим обновление внутреннего ПО до последней версии, так как только роутеры Zyxel серии Keenetic с микропрограммой NDMS V2.04.B2 и выше поддерживают функцию VPN.

Второй важный пункт: оборудование должно иметь «белый» IP-адрес в «глобальной сети». Это необходимо для того, чтобы при активации удаленного подключения клиент мог однозначно идентифицировать свой VPN Server Keenetic на разных моделях Zyxel. Получают его у провайдера за дополнительную ежемесячную оплату.

VPN на все случаи жизни

Для чего нужен VPN-клиент? Ваша домашняя сеть может быть подключена по VPN к публичному VPN-сервису, сети офиса или другого интернет-центра Keenetic при любом способе доступа в интернет. До сих пор еще встречаются и провайдеры, дающие интернет именно по технологии VPN.

С точки зрения совместимости, вы можете подключаться по PPTP, OpenVPN, L2TP/IPsec с любого интернет-центра Keenetic. Иметь такой универсальный VPN-клиент особенно полезно, если при соединении сетей (например, чтобы получить доступ из городского дома к дачному) на одной стороне (обычно на даче) нет белого IP-адреса.

Помимо VPN-клиента, любая, даже самая младшая модель Keenetic имеет в арсенале аналогичные VPN-серверы: PPTP, OpenVPN, L2TP/IPsec.

Если вы не знаете, какой тип VPN выбрать, возьмите на карандаш, что во многих моделях Keenetic передача данных по IPSec (в том числе L2TP over IPsec) ускоряется аппаратно. В таком туннеле можно абсолютно не волноваться о конфиденциальности IP-телефонии или потоков видеонаблюдения. PPTP наиболее прост и удобен, но потенциально уязвим. OpenVPN очень популярен в определенных кругах, но чрезвычайно ресурсоемкий и не имеет особых преимуществ против IPsec.

Если провайдер выдает вам белый IP-адрес, рекомендуем обратить внимание на две опции: так называемый виртуальный сервер IPSec (Xauth PSK) и сервер L2TP over IPSec. Они замечательны тем, что обеспечивают абсолютно защищенный доступ к домашней сети со смартфона, планшета или компьютера с минимальной настройкой: в Android, iOS и Windows для этих типов VPN есть удобные встроенные клиенты

Если вы вдалеке от дома, в незнакомом или подозрительно месте используете открытую сеть Wi-Fi, ваши данные могут быть перехвачены. Чтобы не волноваться об этом, включите обязательное туннелирование вашего интернет-трафика через домашнюю сеть. Для вас это будет совершенно бесплатно и не опаснее, чем если бы вы выходили в интернет из дома.

Настройка VPN на роутере ZyXEL Keenetic: создание и подключение за 4 шага

Всех горячо приветствую! Такая дичь написана на других сайтах по данному вопросу, что мне пришлось основательно подготовиться и написать свою инструкцию. Даже на официальной странице поддержки Keenetic не описаны некоторые моменты, что может привести к внезапному возгласу: «А почему не работает?!». Сегодня я расскажу вам, как правильно настроить VPN-сервер на роутере ZyXEL Keenetic, а также как к нему подключиться с разных устройств.

Если вам не нужно настраивать VPN-сервер, а нужно подключиться к публичному, то просто смотрите главу «ШАГ 4…» – подглава «Роутер ZyXEL Keenetic». Там же я оставил ссылку на бесплатные публичные VPN.

Если же вы хотите настроить сервер, а также подключиться, то я описал 3 способа подключения: PPTP, L2TP/IPSec и WireGuard. Первые два настраиваются достаточно просто, но подключение там идет прямое, и вы можете приконнектиться к серверу как с Windows, Android, iOS или с отдельного роутера любой модели (TP-Link, ASUS, D-Link и т.д.)

ШАГ 1: Вход в настройки роутера

Сначала вам нужно подключиться к локальной сети маршрутизатора – это можно сделать двумя способами:

• По кабелю, подключившись к локальному порту.
• По Wi-Fi.

Далее открываем браузер и вводим в адресную строку один из адресов:

• 192.168.1.1
• my.keenetic.net

ШАГ 2: Включение DDNS

Наш план достаточно простой. Наш роутер Keenetic будет выступать в качестве VPN сервера

Причем не важно, какой именно сервер мы будет настраивать – будь это PPTP, IPSec или новый WireGuard. Смысл в том, что мы должны иметь доступ к этому роутеру извне – то бишь из интернета

У роутера есть внешний IP адрес. Конечно, мы можем использовать его. Но как правило, современные провайдеры по умолчанию выдают два вида адрес:

• Белый динамический
• Серый

Нужно, чтобы ваш провайдер обязательно использовал белый IP адрес, в противном случае доступ к VPN-серверу будет недоступен. Про белые и серые IP, а также про то, как узнать какой адрес у вас – читаем эту инструкцию. На новых прошивках есть возможность подключаться и к серым IP, но при использовании KeenDNS (это облачный DDNS сервис, который работает напрямую, так и через облако, поэтому его можно использовать даже с серыми IP).

В общем на первом шаге мы подключим службу DDNS, если ваш IP не является статичным.

Новая прошивка

1. Для начала нам нужно настроить DDNS, можно использовать стандартный и бесплатный KeenDNS от Keenetic. Переходим в раздел «Доменное имя» и вводим любое наименование, которое мы будем использовать для подключения. Далее нажимаем «Зарегистрировать».

1. Если имя свободное, то роутер сообщит об этом и предложит вам 3 поддоменных имени – выберите любое.

1. Если у вас серый IP, то вам нужно перейти в «Общие настройки» и включить «Keenetic Cloud».

Вместо выводов

Честно скажу, собирал материал для этой статьи я долго. Потому, что несмотря на очевидную простоту настройки VPN, когда ты этого не делал, то любую проблему подключения воспринимаешь как собственную ошибку, а в итоге не можешь понять – как же нужно делать. На самом же деле самый главный вопрос здесь – выбор провайдера. И с бесплатными провайдерами, к сожалению, полный швах, даже если нужно бесплатно буквально потестировать. Чтобы получить адекватный и быстрый в настройке интернет (чтобы не пришлось ковырять десяток нерабочих серверов) придётся раскошелиться хотя бы на первый месяц.

Ну а на чём настраивать VPN – дело ваше. Но, как мне кажется, удобнее всего это сделать на роутере.

Вместо выводов

Честно скажу, собирал материал для этой статьи я долго. Потому, что несмотря на очевидную простоту настройки VPN, когда ты этого не делал, то любую проблему подключения воспринимаешь как собственную ошибку, а в итоге не можешь понять – как же нужно делать. На самом же деле самый главный вопрос здесь – выбор провайдера. И с бесплатными провайдерами, к сожалению, полный швах, даже если нужно бесплатно буквально потестировать. Чтобы получить адекватный и быстрый в настройке интернет (чтобы не пришлось ковырять десяток нерабочих серверов) придётся раскошелиться хотя бы на первый месяц.

Ну а на чём настраивать VPN – дело ваше. Но, как мне кажется, удобнее всего это сделать на роутере.
