Особенности настройки роутера zyxel keenetic lite-3 для «ростелекома»

Инструкция по настройке Keenetic Giga KN-1010

Для входа в веб-интерфейс маршрутизатора Keenetic Giga KN-1010 можно использовать либо адрес my.keenetic.net, либо IP 192.168.1.1. При первом подключении, из коробки, роутер не спрашивает логин и пароль для входа в настройки, хотя по-умолчанию, пароль всё же имеется — 1234.  Далее у Вас есть два пути:

Первый — настройка Кинетик Гига через мастер My.Keenetic. Как это сделать я уже подробно рассказал здесь — ссылка.Второй — настроить роутер через полноценный веб-интерфейс. Именно этот способ я дальше и буду подробно рассматривать.

Стартовая страница интерфейса маршрутизатора, она же и статусная, выглядит так:

Меню основных разделов здесь выведено в самой нижней части страницы. Настройка кабельного подключения к Интернету и IPTV выполняется в разделе «Проводной», беспроводной сети — в разделе «Мои сети и Wi-Fi».

Подключение Интернет и IPTV

Открываем раздел «Интернет» -> «Проводной». Здесь собраны все основные параметры для кабельного соединения и сопутствующих ему сервисов

Во-первых, обратите внимание, чтобы ползунок «Интернет» был сдвинут в положение «Вкл». Правее будет выпадающий список, в котором должно стоять значение «Основное подключение»

Ниже смотрим подраздел «Подключение и VLAN»

На него стоит обратить внимание, если Вам надо настроить IPTV или SIP на роутере Keenetic Giga. Все LAN-порты по умолчанию находятся в группе «Домашняя сеть»

При необходимости, каждый из них можно переназначить под ТВ-приставку или VoIP-телефон:

Ниже есть поля, в которые надо указать идентификатор VLAN ID, если Ваш провайдер использует отдельную виртуальную сеть для доставки сервиса до абонента. Узнать его значение можно в технической поддержке.

Далее идёт подраздел «Параметры IP и DNS». Если у Вас используется тип подключения Динамический IP-адрес, как сейчас в Билайн и ТТК-Урал, то в поле «Настройка IP» надо поставить значение «Автоматическая (DHCP)»:

А вот если провайдер использует протокол PPPoE (Ростелеком, Дом.ru, ТТК), то ставим значение «Без IP-адреса».

Ниже, в разделе «Аутентификация у провайдера», надо будет выбрать в списке «Протокол» значение «PPPoE» и прописать логин и пароль для подключения, который Вам выдали при заключении договора. Нажимаем кнопку «Сохранить», чтобы применить используемые настройки маршрутизатора.

Беспроводная сеть WiFi

Настройка сети Вай-Фай на роутере Кинетик Гига в прошивке 2.12 и выше выполняется в разделе «Мои сети и Wi-Fi» -> «Домашняя сеть»:

 Первым идёт группа параметров диапазона 2.4 ГГЦ. В поле «Имя сети (SSID)» прописываем любое название на латинице. Под этим именем WiFi-сеть Вашего Keenetic Giga KN-1010 будет отображаться в поиске на подключающихся устройствах. В поле пароль надо так же придумать и ввести ключ безопасности, который маршрутизатор будет запрашивать у клиентских устройств при попытке соединения. В этом качестве лучше всего использовать последовательность символов из цифр и букв латинского алфавита разного регистра не короче 8-10 символов. Нажимаем на кнопку «Сохранить».

Теперь повторите то же самое для диапазона WiFi 5 ГГц.

Лично я не сторонник полного дублирования параметров авторизации для обоих диапазонов, а потому всегда делать разные SSID, чтобы потом не путаться. А вот пароль на WiFi, при желании можно оставить тот же. Сохраняем изменения.

Если Вам нужен доступ к расширенным параметрам беспроводной сети, то для этого есть ссылка «Дополнительные настройки» в подразделе каждого диапазона:

Здесь можно принудительно выбрать тот или иной стандарт, ширину канала и мощность сигнала. Кстати, если у Вас маленькая квартира, то мощность сигнала стоит уменьшить до 50 процентов. Не забудьте сохранить изменения!

Если не заходит на сайт роутера

А вот теперь разберём самый грустный вариант — Вы попробовали зайти на на свой маршрутизатор и … и ничего. При этом не заходит ни через my.keenetic.net, ни через 192.168.1.1. Браузер пишет ошибку «не удаётся получить доступ к сайту».

Ну что же — будем исправлять! Приведённые ниже советы актуальны не только для Кинетика или Зикселя — их можно применять практически к любым другим моделям! Вот они:

1. Ошибки при вводе адреса

При вводе IP пользователи часто забывают про точки, разделяющий октеты адреса, либо наоборот их наставляют без меры:

Все перечисленные выше варианты неправильные и введя их, соответственно, Вы не попадёте в настройки роутера никак!

2. Неправильно настроена сеть

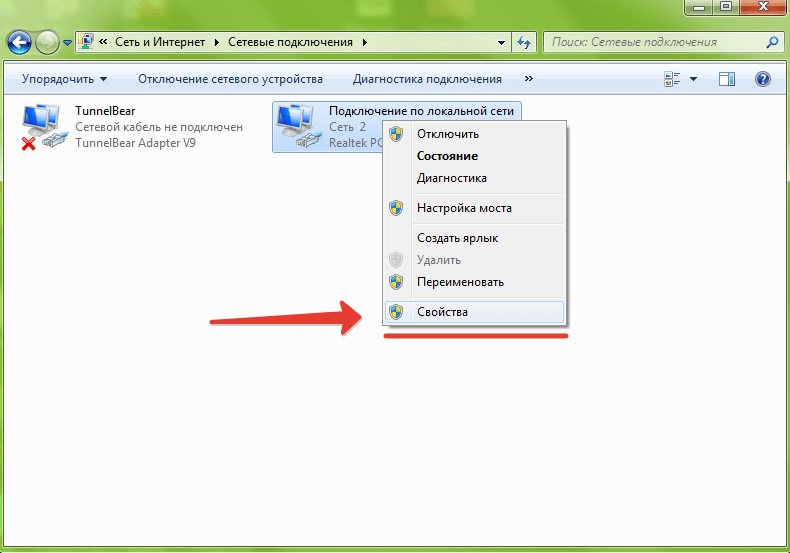

Найдите то подключение, через подключен роутер Кинетик и клините по нему правой кнопкой мыши. В меню выберите пункт «Свойства».

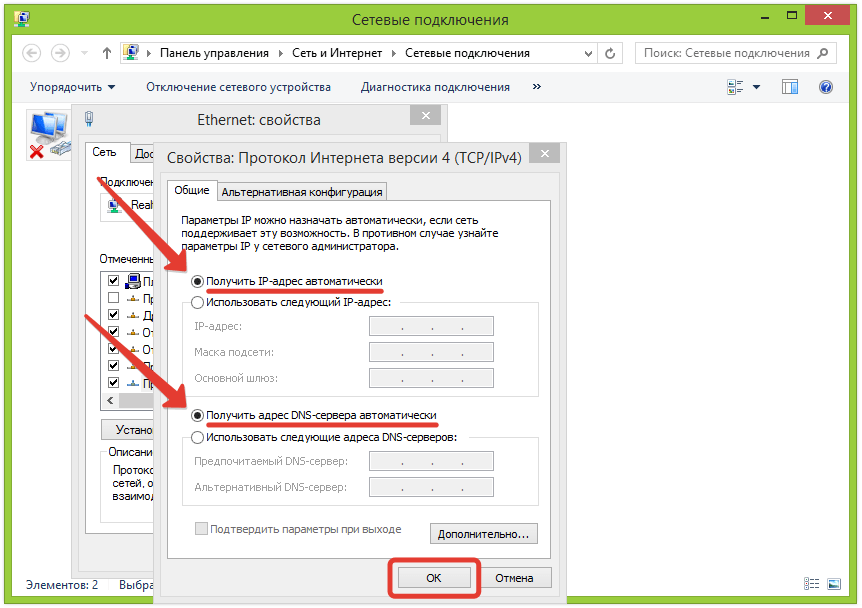

В следующем окне дважды кликните по строчке «Протокол Интернета версии 4(TCP/IPv4)». Появится третье окошко, где нужно проверить чтобы стояли галочки на строчках «Получить IP адрес автоматически» и «Получить адрес DNS-сервера автоматически». После этого нажимаем на кнопку «ОК» для применения настроек. Проверяем вход на my.keenetic.net. Всё должно пройти удачно и быстро!

3.Физические проблемы с подключением

Подключение Zyxel Keenetic Lite для настройки

Всякий раз, когда речь идет о настройке какого-либо Wi-Fi роутера для работы с провайдером Ростелеком, обязательно касаюсь вопроса правильного подключения маршрутизатора. Дело в том, что очень часто, если роутер устанавливают сотрудники компании, они подключают его неправильно — это упрощает им работу, но делает невозможным полноценное использование роутера.

Итак, на обратной стороне роутера присутствует один разъем WAN — к нему нужно подключить кабель Ростелеком. Именно к нему и никак иначе. Один из наличествующих тут же разъемов LAN соедините с соответствующим портом сетевой карты компьютера или ноутбука, с которого будет производиться настройка.

Рекомендую также убедиться, что в параметрах подключения по локальной сети на компьютере, который будет использоваться для настройки, для протокола TCP/IPv4 указано автоматическое получение IP адреса и адресов DNS сервера.

Включите роутер в розетку.

И, очень важное: не подключайте соединение «Ростелеком» на Вашем компьютере, если для выхода в интернет вы это обычно делаете. Наша задача — перенести настройки этого соединения в роутер и больше никогда не запускать его на компьютере

Если же вы не прислушаетесь к этому совету, то, скорее всего, настроить роутер не получится. Т.е. интернет на компьютере должен быть отключен во время настройки роутера и после нее, даже если Вам не совсем понятно, почему.

Настраиваем маршрутизатор

Чтобы начать настройку Zyxel Keenetic Start, нужно попасть в основной интерфейс. А для этого нам потребуется открыть браузер и ввести в адресную строку числовой ряд 192.168.1.1 – стандартный адрес семейства Кинетик. Сразу после загрузки страницы мы увидим форму авторизации, в которую введём стандартные данные: логин – admin и пароль – 1234. За ней нас ожидает унифицированный для всей линейки роутеров Мастер настройки.

Для входа в настройки, откройте браузер, и введите адрес: HTTP://192.168.1.1

На выбор во вновь открывшейся странице мы найдём только две кнопки: «Быстрая настройка» и переход в «веб-конфигуратор». В данном случае нас интересует первый вариант. После клика по нему мы увидим три селектора, позволяющие указать отношение нашего провайдера к MAC-адресам. Большинство из современных поставщиков услуг не регистрируют данные адреса, и для них следует выбрать первый вариант (селектор). Но если ваша компания не Ростелеком, а, скажем, Дом.ру, необходимо заглянуть в договор либо созвониться со службой техподдержки для получения вашего MAC-адреса. Затем полученную цифро-буквенную комбинацию указываем в поле рядом с селектором «Другой», кликаем по кнопке «Далее».

На открывшейся страничке выставляем автоматический вариант настройки IP либо указываем собственный адрес, а также NDS, если провайдер передал вам эту информацию. Переходим далее. Указываем логин и пароль, если они имеются в договоре поставки интернет-услуг либо выставляем галочку в значении «У меня нет пароля…»

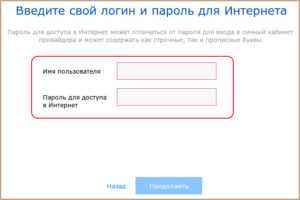

Важно не спутать эти данные с ключом и именем для вай фай сети, которые указаны на дне роутера. Это совершенно разные данные, т.к

Ростелеком – это поставщик услуг, а Zyxel – оборудования.

При переходе далее мы попадаем на страницу состояния, где указаны данные подключения и информация о том, удалось подключить интернет (только проводную связь, не вай фай) или нет. В большинстве случаев настройка будет успешной и у вас появится доступ в сеть.

Шаг 6. Сохранение настроек и проверка подключения

Сохранение настроек

После того как вы закончили настройку роутера Zyxel Keenetic Lite с Ростелеком, нужно сохранить внесенные изменения.

1. Нажмите на кнопку «Применить» на странице настроек.
2. Подождите несколько минут, пока роутер сохранит настройки и перезагрузится.

После перезагрузки роутера ваши настройки будут сохранены и готовы к использованию.

Проверка подключения

Чтобы проверить, что всё работает корректно, выполните следующие действия:

1. Откройте браузер и введите в адресную строку любой сайт, например, google.com.
2. Если страница загрузилась и вы можете просматривать содержимое, значит подключение к Интернету работает корректно.
3. Если страница не загружается, проверьте правильность ввода логина и пароля в настройках роутера, а также наличие подключения к интернету.

Если после выполнения всех шагов что-то не работает, обратитесь в службу поддержки Ростелеком для получения помощи.

Конфигурация IPTV

Существуют два варианта конфигурации. Они зависят от выбора регионального поставщика услуги IPTV. Трафик может быть тегированным или нетегированным. Теги представляют собой дополнительные идентификаторы (VLAN ID), передающиеся в закодированном IPTV-сообщении для того, чтобы сетевые коммутаторы могли распознавать нужных абонентов и доставлять поток информации до конкретного устройства.

Без указания VLAN ID

Этот вариант используется большинством провайдеров интернета. Телевизионные пакеты передаются в нетегированном виде. Для настройки IPTV на Zyxel Keenetic заходим в его интерфейс по адресу 192.168.1.1. Он записывается в адресную строку открытого на компьютере браузера. В поля открывшейся формы вбиваем логин и пароль беспроводного маршрутизатора Keenetic. Значения по умолчанию — admin/1234. Если подключаем услугу цифрового интерактивного телевидения на уже настроенном роутере, вводим уже измененный пароль администратора.

Убеждаемся, что на роутере Keenetic установлена последняя версия прошивки. В интернет-центрах Keenetic с версией операционной системы NDMS v2.06 и выше применена функция TV Port. Она позволяет программным способом выделить LAN-порт для приставки STB. Информация о версии доступна в интерфейсе Keenetic «Системный монитор» в нижнем ряду вкладок. В нем переходим в раздел «Система» и выбираем пункт «Информация о системе».

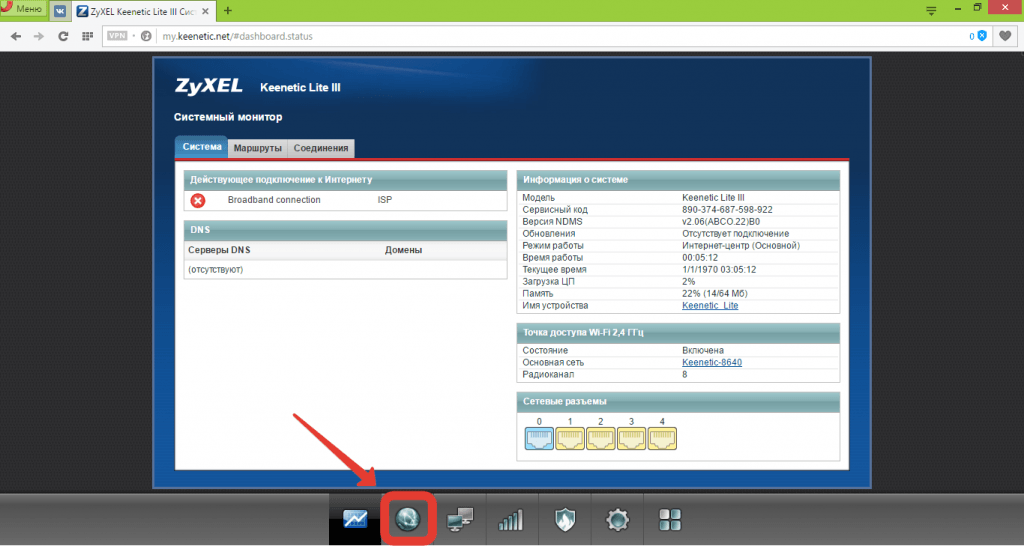

На следующем шаге ищем в нижнем ряду вкладок значок глобуса (интернет). На открывшейся странице нажимаем раздел «Подключения». Находим в списке строку с названием Broadband Connection и кликаем по ней. Открывается страница с параметрами подсоединения. Выбираем порт LAN, к которому подключаем приставку IPTV, отмечаем его галочкой. Разъем WAN с «птичкой» для выхода в интернет. Отмечаем дополнительно пункт «Включить».

В зависимости от провайдера выбираем из списка «Настройка параметров IP» нужную запись. Для «Билайна» — «Автоматическая», для остальных оставляем — «Без IP-адреса». Применяем введенные настройки для телевидения IPTV на роутерах Zyxel Keenetic. Разработчики Zyxel Keenetic рекомендуют включать службу IGMP Proxy. Для этого заходим в раздел «Настройки» с символом шестеренки и в секторе «Компоненты» отмечаем пункт «Служба IGMP/PPPoE Proxy». Выполняем команду «Применить». Теперь STB-приставка напрямую подключена программно к сети провайдера.

С указанием VLAN ID

В случае предоставления трафика в тегируемом виде для сохранения интернета требуется создать еще одно соединение IPoE. В главном меню выбираем значок интернета в виде глобуса. В ряду верхних вкладок кликаем IPoE-соединение Ethernet. Нажимаем кнопку «Добавить интерфейс». После этого в появившемся новом окне вводим цифровой идентификатор VLAN ID. Его значение предварительно надо узнать в службе технической поддержки провайдера услуги.

На странице настройки соединения ставим галочки в полях тех разъемов, которые хотим соединить «прозрачным мостом». Помечаем клетку «Передавать теги VLAN ID» в поле WAN и прописываем повторно значение идентификатора. Проверяем отсутствие отметки в поле «Использовать для выхода в Интернет». Не забываем подтвердить команду «Включить» и нажать кнопку «Применить».

Настройка подключения к веб-интерфейсу

Чтобы настроить маршрутизатор следует использовать специализированные сетевые интерфейсы, подключение к которым возможно с использованием браузеров на вашем персональном компьютере. Пользователю нужно ввести адрес устройства. Адрес записан на наклейке, приклеенной к задней панели роутера, и имеет вид четырехзначного числа:

• выберите в трее значок сети;
• затем «Центр управления»;
• в графе «Просмотр сетей» выберите текущее локальное подключение;
• выберите «Сведения»;
• правой кнопкой мыши копируйте значения параметра «Шлюз»;
• теперь у вас есть возможность присоединения к web-интерфейсу, позволяющим управлять Zyxel Keenetic;
• откройте браузер;
• в поле адреса вставьте скопированное значение. Вас потребуют ввести логин и пароль. Они указаны на этикетке задней панели. Если она отсутствует, введите «admin»+«admin» и «admin»+«1234»;
• выберите «ВХОД» чтобы войти.

Как вернуть роутер к заводским настройкам?

При некорректной работе сетевого устройства, когда наблюдаются случаи сбоя, утерян пароль от сети или возникли другие проблемы, можно сбросить его настройки до заводских параметров. Для этого существует 2 способа: аппаратный и системный.

Аппаратный способ очень простой: чтобы вернуться к первоначальным настройкам, вам понадобится нажать чем-нибудь тонким на специальную кнопку «Сброс/Reset», которая находится сзади сетевого устройства.

Системный способ также не сложный:

• Заходим в пункт «Система», выбираем «Конфигурация»;
• Нажимаем кнопку «Сброс»;
• Подтверждаем действие.

Как войти в веб-интерфейс

После подключения роутера и настройки сетевой карты можно начинать наладку самого роутера. Первым делом входим в его интерфейс. Для этого в любом браузере в адресную строку прописываем 192.168.1.1 или my.keenetic.net. Откроется страница, где нам предложат произвести настройку.

Теперь вам предложат пройти быструю настройку, но не стоит. Сразу идите в веб-конфигуратор. Первым делом устанавливаем новый пароль. Вводим и кликаем “Применить”.

После перезагрузки страницы, откроется окно входа. Его нужно заполнить, указав в имени пользователя “Admin”, а пароль соответственно ваш новый.

  Asus RT-G32 – настройки и подключение маршрутизатора

Если сразу же после подключения роутера к компьютеру у вас появился доступ в интернет, значит, провайдер использует самый простой – Динамический тип подключения. Тогда нужно настроить беспроводной интернет и все. А если нет, то используется более сложный. В нижней панели, имеется значок в виде шарика, потребуется его нажать и перейти к конфигурациям Интернет-соединения.

Чтобы настроить различные типы подключений — на странице Интернет выбрать раздел PPPoE/VPN и кликнуть кнопку “Добавить соединение”.

Настройка PPPOE

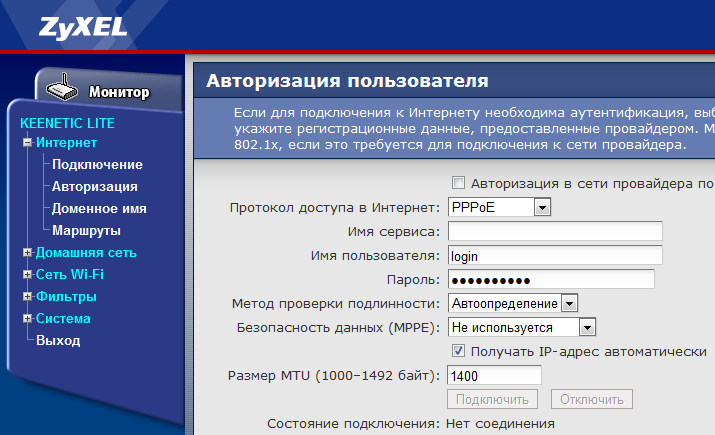

Это самый часто используемый тип подключения. Чтобы настроить нужно заполнить следующие поля:

1. Тип – из выпадающего списка следует выбрать PPPoE.
2. Подключение через – тут выбираем наш интерфейс Broadband connection (ISP).
3. Имя пользователя – логин, который предоставил вам провайдер. Он должен быть прописан в договоре, если что, спрашиваем у провайдера.
4. Пароль – также предоставляет провайдер, ищем его в договоре.
5. Настройка параметров IP – нам нужна Автоматическая.
6. Осталось сохранить все конфигурации и нажать применить.

Настройки протоколов Интернет

После входа в конфигуратор можно воспользоваться «Мастером быстрой настройки», который позволяет автоматически получить простейшие настройки сети. Далее мы рассмотрим процесс соединения с сетью для каждого из видов подключений.

L2TP

Данный вид протокола используется провайдером Beeline. Для установления связи с такой сетью, нам понадобится создать 2 соединения, использующие динамический IP-адрес и L2TP-тоннель.

Создаем первое из них:

• переходим в раздел «Интернет» и затем во вкладку «Подключение»;
• нажимаем на «Broadband connection»;
• проверяем, что напротив порта WAN, выделенного синим цветом, была активна галочка;

• проверяем наличие галочек напротив еще двух пунктов – «Включить интерфейс» и «Использовать для выхода в Интернет»;
• в поле «Настройка параметров IP» устанавливаем «Автоматически»;

нажимаем «Применить».

После данной процедуры можно приступать к созданию L2TP-соединения:

1. из главного меню открываем вкладку «PPPoE/VPN»;
2. выбираем «Добавить соединение»;
3. устанавливаем галочки напротив «Включить» и «Использовать для выхода в Интернет»;
4. в поле «Тип протокола» прописываем «L2TP»;
5. в строке «Адрес сервера» указываем «tp.internet.beeline.ru;
6. указываем имя пользователя и пароль, полученные от нашего провайдера (обычно находятся в договоре или уточняются у службы технической поддержки);
7. в «Настройка параметров IP» ставим «Автоматически»;
8. кликаем «Применить», сохраняя сделанные изменения.

Теперь можно подключить кабель провайдера к маршрутизатору (если вы не сделали этого ранее) и проверить наличие доступа к сети Интернет.

PPPoE

Если вы пользуетесь услугами провайдеров Ростелеком, Дом.ру и ТТК, то нам необходимо настроить соединение типа PPPoE.

Начинаем установку соединения:

1. заходим в меню «Интернет» и вкладку «Подключение»;
2. находим «Broadband connection» и кликаем на него;
3. ставим галочку в «Использовать разъём»;
4. проверяем, чтобы были активны опции «Включить» и «Использовать для выхода в Интернет»;
5. в поле «Настройка параметров IP» выставляем «Без IP-адреса»;
6. в графе «MAC-адрес» указываем «По умолчанию»;
7. жмем «Применить».

Далее нам понадобится создать тип соединения с авторизацией:

1. переходим в раздел «PPPoE/VPN»;
2. нажимаем «Добавить соединение»;
3. активируем галочку напротив «Включить»;
4. в поле описание задаем название для соединения (может быть любым, латинскими буквами);
5. тип протокола указываем «PPPoE»;
6. в «Подключаться через» указываем настроенное ранее «Broadband…»;
7. задаем имя для сервиса, либо оставляем это поле пустым;
8. указываем логин и пароль для соединения;
9. «Метод проверки подлинности» выбираем «Авто»;
10. жмем «Применить»;
11. подключаем кабель провайдера к WAN-порту и проверяем соединение с сетью.

DHCP

Для данного типа соединения, использующего автоматическое получение IP, нам потребуется сделать следующее:

• открываем вкладку «Интернет» и выбираем «Подключение»;
• в пункте «Настройка параметров IP» устанавливаем « Автоматическая»;
• нажимаем «Применить».

Настройка под «Ростелеком»

Установка параметров соединения производится в веб-интерфейсе роутера Zyxel. На ПК с выходом в интернет в строку адреса открытого браузера вводим значение 192.168.1.1, являющееся внутренним IP-адресом для роутеров Zyxel, нажимаем Enter. Авторизуемся, введя во всплывающем окне значения admin/admin (1234) в поля формы. Нажимаем «Вход» и попадаем на главную страницу интерфейса Zyxel.

В автоматическом режиме

На открывшейся странице поступает предложение воспользоваться «Мастером быстрой настройки NetFriend». После нажатия на кнопку «Быстрая настройка» в нижней части монитора «Мастер» предлагает несколько списков, где выбираем страну, город и провайдера (в нашем случае «Ростелеком»). После каждого выбора нажимаем кнопку «Далее». На четвертом по счету шаге поступит предложение от «Мастера» ввести логин и пароль, полученные от провайдера при PPPoE-соединении. В случае подключения типа «Статический IP-адрес» или «Динамический IP-адрес» ставим отметку в клетке «У меня нет пароля» и продолжаем.

В случае привязки MAC-адреса нужно, прочитав информацию на этикетке роутера, ввести его в соответствующую строку или клонировать физический адрес подключенного компьютера. Не забываем ставить отметку в клетке автоматического получения IP-адреса. После продолжения может появиться окно с предложением обновить прошивку. Решение принимается пользователем. В случае если установленное ПО является актуальным на текущий момент, сообщение об обновлении не появится.

Следующие шаги можно пропустить, нажимая кнопку «Далее». На последней странице «Мастера NetFriend» появится сообщение об успешном установлении соединения Zyxel с интернетом от «Ростелекома». Здесь же будут указаны основные технические характеристики подключения.

В ручном режиме

В окне приветствия, открывшемся после авторизации, нажимаем клавишу «Веб-конфигуратор». Во всплывающем окне появляется форма для установления нового пароля администратора вместо стандартного. Вводим код с подтверждением и нажимаем кнопку «Применить». После автоматической перезагрузки маршрутизатора входим в его интерфейс с новыми данными авторизации.

Для настройки интернета «Ростелеком» щелкаем на вкладку с символом глобуса в нижней части стартовой страницы конфигуратора. В большинстве случаев оператор предлагает подключение типа PPPoE. Его прописываем в соответствующую строку на странице установки соединения. Указываем данные логина и пароля из договора с провайдером, отмечаем маркером клетки «Включить» и «Использовать для выхода в Интернет». Настройку параметров IP оставляем автоматической. Нажимаем клавишу «Применить». Соединение роутера Zyxel с «Ростелекомом» создано.

Устанавливать параметры локальной wi-fi можно только в веб-конфигураторе интерфейса роутера Zyxel Keenetic Lite-3. Нажимаем вкладку с символом беспроводной сети. В открывшемся окне отмечаем галочкой пункт «Включить точку доступа», присваиваем имя и придумываем сложный пароль (ключ доступа). Для защиты сети выбираем протокол шифрования WPA2-PSK, используемый канал оставляем в положении «Авто» и нажимаем трафарет «Применить».

NetFriend — быстрая настройка в My.Keenetic.Net : 4 комментария

Яж говорил что тут они сделали настройки намного прощи и нтерфейс намного восприимчим и все детально показывют молодцы они.

Здравствуйте!А уменя отличаютса настройки для ростелеком как увас создам тему в вк там скину текстовый документ с настройками которя мне предлагает компания ростелеком.Там наборот стоит галочка настройка айпи автоматическая.

В некоторых филиалах Ростелеком используется не PPPoE, а Динамический IP.

Лучше бы в Советском союзе выпускали у нас,свои роутеры,модемы и виндовс с бытовой техникой и компьютерами,всё было бы дешевле,много рабочих мест,санкции ни какие не страшны,всё легко чинится и настраивается…А тут видно явно у человека шизофрения,раз путаницу пишет и меню такое делает и программы с путанницей выпускает,а мы мучаемся разшифровываем их,неможем понять,что хотят от нас автор и производитель(Может они на бандитов работают,и специально для платной настройки мастером специально обученным за деньги чтоб все настраивали себе всё,коммерсанты же такие же бандиты,и клятва та же что у них,семья босс и кроме другой нету,а тут только семья деньги и смысл тот же-надо будет через семью и детей переступят,убьют,воспользуются).

Общие сведения

Маршрутизатор Кинетик Лайт 3 характеризует стабильная работа, несмотря на наличие довольно скромного оснащения, по сравнению с остальными приборами данного бренда. Кроме того в нем реализована одновременная работа с рядом провайдеров. Прибор позволяет обеспечивать высокоскоростной и стабильный интернет, а также здесь имеются интегрированные фильтры, обеспечивающие защиту от внешних атак и вредоносного программного обеспечения.

Настройка роутера Zyxel Keenetic Lite 3 на первый взгляд кажется сложной, а его web-интерфейс выглядит немного устаревшим. Однако справиться с этим сможет любой новичок, который ранее даже и не выполнял настройку таких беспроводных приборов. Основные характеристики устройства следующие:

• WiFi сеть — стандарт 802.11n на частоте 2.4 ГГц (второй частоты 5 ГГц нет).
• Поддержка режима работы в интернете через внешний 3G/4G модем.
• Разъемы — 5 сетевых (4×LAN и 1×WAN), 1 порт USB и 1 питания.
• Светодиодные индикаторы — 7 (питания, 4 для LAN, 1 для WAN и 1 беспроводная сеть).
• 2 антенны с усилением 3 dBi.
• Стандарты беспроводной сети — 802.11 «b/g/n».
• Скорость работы сетевых портов — 100 Мбит/с.
• Макс. скорость беспроводной сети — 300 Мбит/с.
• Габаритные размеры и масса — 17×12×3 см (Ш×Г×В) и 0.2 кг.
• VPN-подключение и блокировка по МАК адресам.
• Протокола безопасности — WEP, WPA и WPA
• Память — оперативная 64 Мбайт и флэш 8 Мбайт.

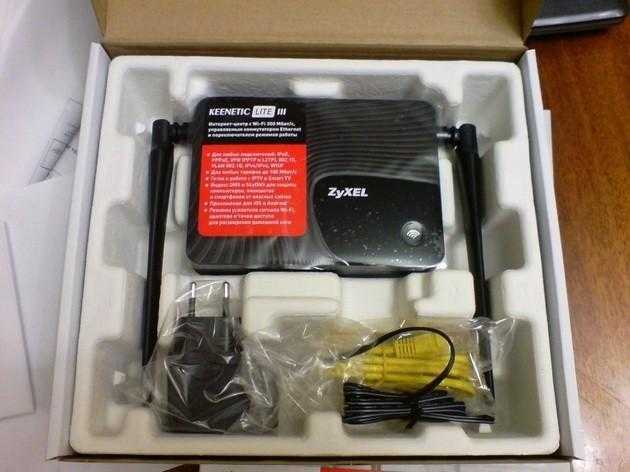

Keenetic 3 имеет стандартную комплектацию, которая включает: кабеля для подсоединения, адаптер питания, инструкция на русском языке по использованию и настройке, а также иные документы от производителя и продавца прибора.

Сзади устройства находятся такие порты:

• один вход, чтобы подключать блок питания;
• один Ethernet-порт для подключения к сети провайдера услуг (синего цвета);
• четыре сетевых разъема (желтого цвета).

Тут же находится тумблер рабочих режимов, клавиша подключения питания и сброса установок.

Классическая прошивка

Если режим не включился, то нужно найти кнопку «NetFriend». Она может быть на главной страницу или в разделе «Интернет» (значок планетки в самом низу).

1. MAC адрес обычно не привязывают, но лучше посмотреть и уточнить в договоре. Выбираем нужный пункт и нажимаем «Далее»;

1. Настройка IP-адреса «Автоматическая». Если в договоре есть прописанный IP и DNS сервера, то указываем ручную настройку;

1. Теперь нужно выбрать тип подключения как «PPPoE»(чаще используется именно этот). Далее с листа вводим логин и пароль;

1. На следующем шаге вылезет вот такое уведомление, выбираем «ОК», чтобы установить обновление прошивки;

1. Ждём пока обновление установится;

1. Пока не применяйте настройки интернет фильтра от Яндекс.DNS;

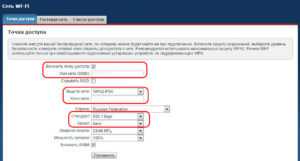

1. Интернет настроили, осталось настроить WiFi – поэтому выбираем «Веб-конфигуратор»;

1. Нажимаем на значок лесенки в самом низу. Придумываем и вводим любое «Имя сети (SSID)». Чуть ниже выбираем «Защиту сети» как «WPS2-PSK» и ниже вводим пароль от нашего вай-фай. Обязательно нажимаем «Применить».

IP TV

1. Для настройки IPTV Ростелеком вам нужно проверить, чтобы на маршрутизаторе в обновлении была включена определенная функция. Переходим в «Настройки» – «Обновление». Далее кликаем по «Показать компоненты»;

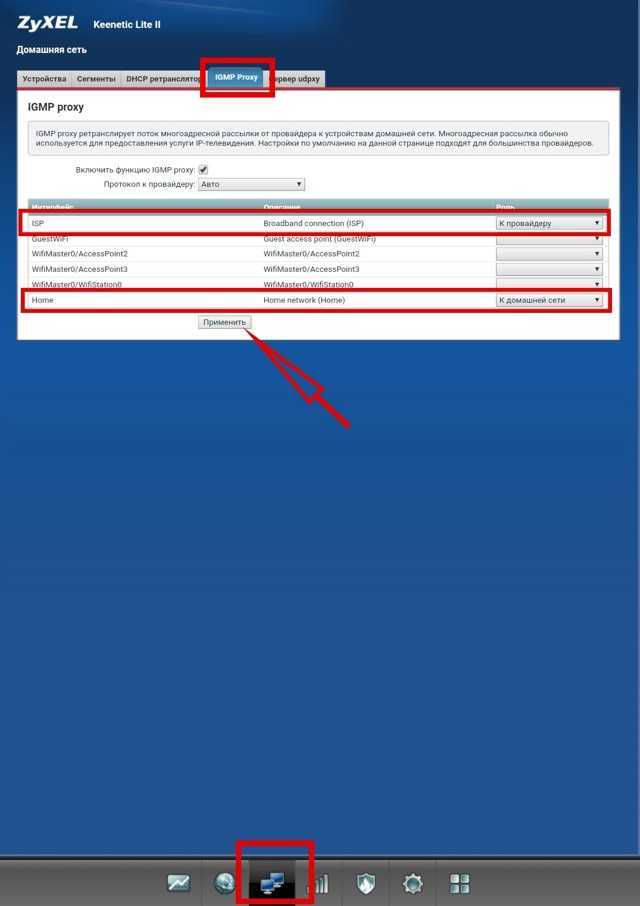

1. Убедитесь, чтобы была включена галочка «Служба IGMP/PPPoE proxy»;

1. Если же у вас именно приставка, то вам нужно перейти в меню «Интернет» и нажать на «Broadband connection»;

1. Вставляем приставку в свободный порт и указываем тут – в какой именно. Проверьте в договоре, есть ли там настройка «номера VLAN» – если есть, то установите галочку как на картинке выше и укажите номер. В конце нажмите «Применить».

Шаг 1. Подключение к Интернету

Проверьте правильность подключения кабеля

Перед настройкой убедитесь, что у Вас правильно подключен кабель, который идет от провайдера. Для Ростелеком это RJ-45 кабель.

Проверьте, что кабель вставлен в WAN-порт роутера Zyxel Keenetic Lite. Если кабель не засвечивается, попробуйте его заменить.

Проверьте подключение

Дождитесь, пока светодиод «Питание» начнет мигать. Это означает, что роутер запущен и готов к использованию. По умолчанию роутер имеет SSID «Keenetic», найдите его среди доступных Wi-Fi сетей на устройстве и подключитесь.

Если у вас все получилось, будет показана страница авторизации, где необходимо будет ввести логин и пароль вашего провайдера.

Важно: Если авторизация на странице не отображается, попробуйте открыть любой сайт, например, google.com. Если страница открывается, то интернет уже настроен и можно переходить к следующему шагу

Подключаем роутер к компьютеру — как это сделать легко и быстро

У нас есть в наличии кабель из комплекта. С помощью него настроим связь между Lite III и компьютером. Настройку лучше проводить через шнур, а не через «Вай-Фай», так как соединение будет более стабильным. Но если кабеля не оказалось внутри (например, вы покупали роутер уже с рук), на крайний случай можно подключиться и по Wi-Fi.

Итак, что делаем для соединения двух гаджетов:

1. Любой конец кабеля с пластмассовой вилкой подключаем к жёлтому порту на Lite III (тоже к любому). Другой конец соединяем с компьютером (порт будет такой же формы, как и на роутере). На ПК ищите гнездо справа, слева или сзади (если работаете на стационарном).
2. Кабель из подъезда либо с улицы вставляем в одиночный синий порт.  Сейчас научу клеить стекло на смартфон без пузырей. Это идеально работает

   К роутеру нужно подключить три кабеля

3. Соединяем роутером с электросетью (для этого берём адаптер) и включаем сетевой гаджет (компьютер уже включён). Ждём, когда Lite III прогрузится. Связь в принципе уже появиться быть между двумя устройствами.

Обычно по умолчанию на компьютерах сетевая карта настроена на автоматическое получение DNS и IP от роутера. Но на всякий случай проверим параметры:

1. Открываем «Центр управления сетями» через «Панель управления», затем уже в нём ищем синее наименование сети (напротив слова «Подключения»). Щёлкаем по нему и затем по кнопке «Свойства».

   Раскройте свойства своего текущего подключения

2. Перед вами возникнет ещё одно окно со списком и возможностью прокрутки: проматываем его в самый конец. Выделив четвёртую версию протокола интернета (IPv4), кликом по кнопке свойств вызываем новое окно.
3. Выставляем селекторы на автоматическое получение всех параметров. То же повторяем и для шестой версии протокола (IPv6).

Подготовка компьютера или ноутбука для настройки

Прежде чем настраивать роутер, нужно подготовить компьютер. Откройте эту страницу, чтобы она была у вас под рукой, потому как пока вы не настроите роутер у вас не будет интернета.

В нашем примере операционная система Windows 8.1. Windows 7 и windows 10 настраиваются таким же образом.

Есть два способа настроить ваше интернет соединение, они немного различаются вначале. Давайте посмотрим:

Первый способ

1. Зайдите в меню «Пуск». Оно находится слева внизу на вашем компьютере.

2. Зайдите в«Панель управления»

3. Выберите «Сеть и Интернет»

4. Зайдите в «Центр управления сетями и общим доступом»

Второй способ

1. Найдите иконку компьютера рядом с вашими часами, как на картинке

2. Нажмите на иконку левой кнопкой и выберите «Центр управления сетями и общим доступом»

Далее настройка двух способов идентична

1. Далее нажмите «Изменения параметров адаптера»

2. Правой кнопкой мыши нажмите на иконку «Подключение по локальной сети»

3. В появившемся контекстном меню, в самом низу найдите «Свойства» и нажмите на них

4. Перед вами откроется окно «Подключение по локальной сети — свойства». В этом окне в компонентах найдите «Протокол Интернета версии 4» и откройте его двойным нажатием мыши

5. В открывшемся окне «Свойства — Протокол Интернета версии 4» вам нужно поставить точки в верхнее положение «Получить IP-адрес автоматически» и «Получить адрес DNS-сервера автоматически» после чего нажмите «ОК». Если точки уже стоят в верхнем положении, ничего не делайте.

Мы подготовили компьютер для настройки роутера. Теперь перейдем непосредственно к настройке роутера.

Стандартный способ зайти в настройки Keenetic

Давайте приступим к работе! Перед нами вай-фай роутер семейства Кинетик и стоит задача — попасть в его веб-интерфейс. Подключаем его к сетевой карте компьютера с помощью комплектного Ethernet-кабеля.

В принципе, можно подключиться и через WiFi. Для этого в наклейке на корпусе девайса указано имя сети по умолчанию (SSID) и пароль для подключения к ней:

Долго выбирать какой адрес использовать для входа на страницу роутера Keenetic, не стоит! Если сеть настроена правильно, то без проблем подходят оба адреса. Просто символьный вариант проще и будет работать даже в том случае, если перед этим IP-адрес устройства в локалке был с какой-то целью изменен. Роутер уже сам «на лету» преобразует хостнейм в айпишник и перенаправляет браузер по правильному адресу. Результатом должна быть страничка авторизации веб-конфигуратора:

От вас на этом этапе потребуется ввести логин и пароль на доступ к параметрам конфигурации маршрутизатора. По умолчанию на Кинетике (как и ранее на устройствах от Zyxel) используются следующие параметры аутентификации:

Замечание: Хочу отметить, что на последних прошивках Keentic начиная с версии 3.1, пароль на по умолчанию не установлен. При первоначальной конфигурации роутер попросит его изменить на какой-либо свой. Если этого не сделать, то веб-интерфейс будет в полном доступе для всех устройств, подключенных к его локальной сети.

После того, как Вы выполнили вход в настройки маршрутизатора Keenetic или Zyxel (что практически одно и то же), можно выполнять те действия, что Вы хотели. Как Вы видите, всё не так уж и сложно! Но если при этом возникли проблемы с доступом к сайту роутера — читайте последний раздел этой статьи!

Цифровое телевидение IPTV.

Для настройки IPTV нужно правильно сгруппировать порты, вернее отделить порт для ТВ-приставки от общей группы и сделать его в параллель с портом WAN. Для этого в разделе Интернет на вкладке IPoE нажимаем кнопку Добавить. Роутер попросит Вас ввести идентификатор соединения:

Не пугайтесь, что в заголовке окна присутствует надпись VLAN ID. В данном случае Vlan создается локально и теги использоваться не будут, поэтому в поле можно вводить любую цифру больше 1. Нажимаем кнопку ОК. Откроется окно параметров подключения:

Ставим галочку «Использовать разъем» рядом с тем портом маршрутизатора, в который будет включена ТВ-приставка. Как правило для этого используется 4-й LAN-порт. Так как  LAN-порты в веб-интерфейсе нумеруются с нуля, галку ставим под портом 3.
Так же ставим галку Включить. В поле «Описание» вводим IPTV.
В списке «Настройка параметров IP» ставим значение «Без IP-адреса». Нажимаем кнопку Применить.
Теперь надо перейти на вкладку ADSL. Нажимаем кнопку Добавить:

Откроется окно создания PVC-канала. В поле Описание вводим название — IPTV. В поля VPI и VCI нужно ввести параметры канала для IPTV, которые перед этим нужно узнать в техподдержке провайдера. Инкапсуляцию оставляем LLC.
Теперь важный момент — в списке «Port Mapping» надо выбрать IPoE-подключение, которое мы создали выше. Вы его узнаете по имени IPTV.
В списке «Параметров IP» вводим значение «Без IP-адреса».
Нажимаем кнопку Сохранить.
Конфигурация соединения IPTV завершено и можно подключать ТВ-приставку.

Вывод

«Зиксель» keenetic lite III достоин внимания пользователей. Конечно, его нельзя назвать наилучшим роутером в мире, но по критериям «цена-качество» подобного точно не найти. Устройство имеет положительные и отрицательные стороны, но первых несравнимо больше, так что на вторые можно и не обратить внимания.

Плюсы

Среди положительных сторон Keenetic Lite пользователи отмечают следующие:

• удобен и функционален,
• русскоязычный интерфейс,
• обладает высокими скоростными качествами и радиусом приема,
• надежен в использовании,
• простые настройки работы роутера zyxel keenetic lite III,
• неприхотлив в обслуживании,
• не перегревается,
• недорогой.

Минусы

Что касается негативных оценок, пользователи подчеркивают в Keenetic Lite:

• низкую скорость Wi-Fi,
• неэффективную службу поддержки,
• отсутствие многих опций,
• возникающие неполадки на втором году эксплуатации.
