RAID 10 (RAID 1 + RAID 0)
In this part of the tutorial I will cover RAID 10. In the previous section, I already explained RAID 0 (striping without parity). However, to understand RAID 10, you need to understand how RAID 1 works as well.
What is RAID 1?

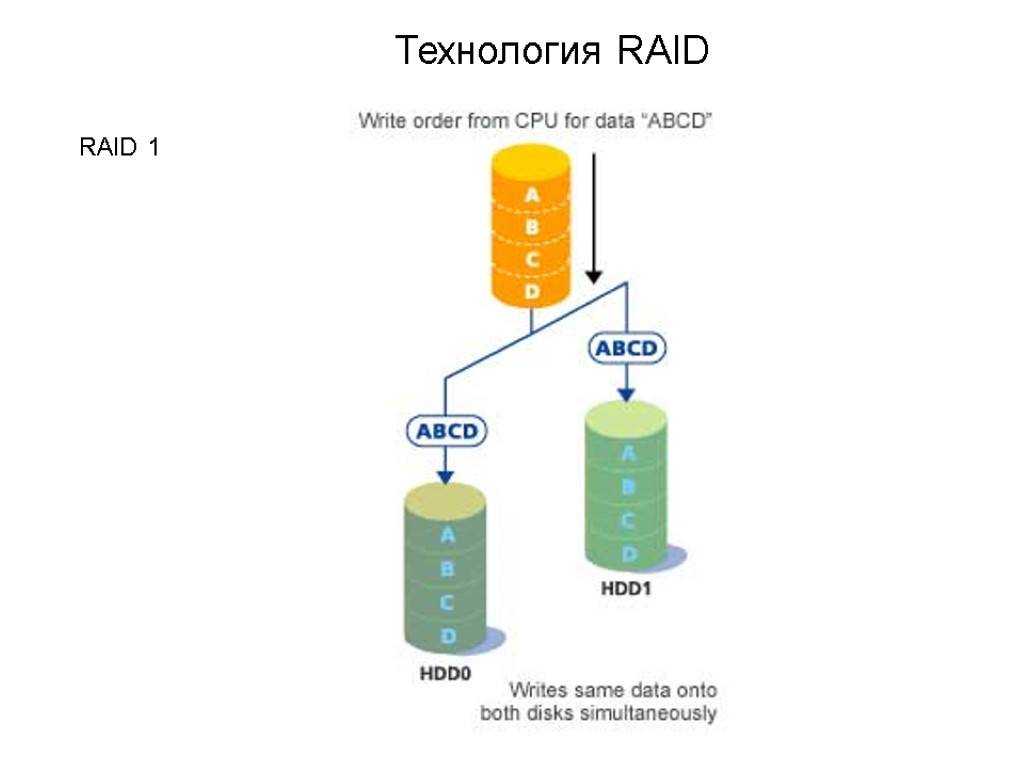

RAID 1 is known as disk mirroring. Disk mirroring means that data is written to two disks at the same time.
In a RAID 1 configuration, the data in Disk 0 is written to Disk 1. It clearly offers redundancy. Meaning that if one physical disk fails, you will not lose your data. Moreover, if you replace the failed disk you can rebuild the array.
However, RAID 1 has some clear disadvantages. In the first place, the volume offers half the size of the disks that make up the array. This is because same data is written to both disks. Now, if you are writing to two disks, it will clearly lead to reduced write speed as well.
RAID 10 Explained
RAID 10 is stripping (RAID 0) two sets of mirrored arrays (RAID 1).
From the diagram above, you can see two sets of mirrored disks combined to create a stripped disk.
The benefit of RAID 10 is that it offers the data redundancy of RAID 1 (mirroring) and the performance of RAID 0 (Stripping without parity). The disadvantage of RAID 10 is that it offers just 50% of the size of the physical disks that make up the array.
Более 400 героев на любой вкус
Я люблю коллекционировать крутых героев: прокачивать их, улучшать, одевать, тестировать разные связки. И в этом плане в «Рейде» тоже все замечательно. В игре доступно более 400 героев на любой вкус, причем почти в каждом обновлении добавляются новые. Здесь есть и лучники-эльфы, и танки, и адские гончие, и ящеры, и гномы, и суровые орки с клыками наружу – всего 16 фракций.
При этом герои делятся по типу на:
- Атаку,
- Защиту,
- Здоровье,
- Поддержку.
Герои атаки – это классические ДД, защита и здоровье – танки (которые могут нехило-так вломить, на минуточку!), а поддержка – саппорты: бафферы, заливщики и другие.
Беда в том, что выбрать вы можете только одного героя – стартового из 4-х доступных, и лучший вариант – это, конечно же, Каэль. Далее, чтобы получить героев, нужно открывать осколки, которые бывают 4-х видов:
- Загадочные (зеленые) осколки – выпадают обычные, необычные и редкие герои;
- Древние (синие) осколки – выпадают редкие, эпические (8%) и легендарные (0.5%) герои;
- Темные (фиолетовые) осколки – выпадают редкие, эпические (8%) и легендарные (0.5%) герои; шансы такие же, как у синих осколков, но могут выпасть герои, которые из синих не выпадают и очень ценны для прохождения игры;
- Сакральные (оранжевые) осколки – выпадают эпические и легендарные (6%) герои.
Если загадочные и древние осколки получить достаточно легко, то темные и сакральные выдаются задаром только на ранних стадиях игры. В будущем их можно будет получить за ежедневный вход, прохождение сложных задач кампании, в ежемесячном задании, а также за прохождение событий и турниров.
За донат такие осколки стоят очень дорого, поэтому особого смысла тратить на них деньги нет. К тому же, прокачка героев до 6-и звезд – дело далеко не быстрое, поэтому выковыривать из осколков сразу десяток «легендарок» — занятие не шибко полезное.
Плюс в том, что почти каждый месяц Plarium включает акции на удвоение шансов. Например, в течение трех дней шанс получить легендарного героя из сакральных осколков вырастает в 2 раза (до 12%). Именно в такие периоды рекомендуется открывать осколки для получения топовых героев. Этот аспект игры мне тоже очень нравится: накопил 50 древних осколков, дождался акции – получил легендарного героя и кучу эпиков. Приятно .
Какой тип RAID лучше всего использовать
При выборе RAID все зависит от того, что важнее в вашем случае: производительность или отказоустойчивость (или то и другое). Выбор типа RAID также зависит от того, на какой машине он будет установлен (ПК, сервер, NAS и т. д.), поскольку для одних лучше подходят аппаратные, а для других – программные RAID. Программные поддерживают меньше уровней RAID, а для аппаратных RAID возможные типы массива определяются отдельно для каждого случая. Разные контроллеры поддерживают разные уровни RAID и ограничивают выбор дисков, которые можно будет использовать в массиве: SAS, SATA или SSD.
Если говорить о производительности сервера, вы можете выбрать RAID 0, потому что в таких массивах читают и записывают данные сразу несколько дисков, тем самым ускоряя операции ввода-вывода. Для создания массива требуется как минимум два диска. Уровень поддерживают как программные, так и аппаратные RAID.
Недостаток в том, что такие системы не отличаются отказоустойчивостью. Если один диск выходит из строя, это влияет на весь массив и увеличивает вероятность потери или повреждения данных.
Если нужна отказоустойчивость и при этом скорость для вас не является критически важным параметром, вы можете выбрать RAID 1, потому что данные в нем всегда копируются одновременно на два диска, образуя копию или «зеркало». Если один диск выходит из строя, другой продолжает работать, и все данные остаются на нем, в полном объеме. Это самый простой способ реализации отказоустойчивой и относительно недорогой системы. Ее недостаток лишь в том, что RAID 1 обладает сниженной производительностью.
RAID 1 может быть реализован как в программной, так и в аппаратной версии.
RAID 5 является наиболее распространенной конфигурацией RAID для бизнес-серверов и корпоративных устройств NAS, поскольку обеспечивает лучшую производительность, чем «зеркала», и при этом показывает хорошую отказоустойчивость. В RAID 5 хранимая информация и данные четности (дополнительные данные, используемые для восстановления) распределяются между тремя или более дисками. Если диск выходит из строя, информация воссоздается из распределенных данных и блоков четности автоматически. Система продолжит работать, даже если один из носителей будет поврежден. Другое преимущество RAID 5 заключается в том, что вы можете заменить поврежденный диск, не выключая сервер и не прерывая доступ пользователей к серверу.
Обратной стороной RAID 5 является то, что он снижает производительность серверов, выполняющих несколько операций записи. Например, когда много сотрудников работают на сервере с RAID 5, может наблюдаться заметное торможение в выполнении операций.
RAID 6 также является отличным выбором для бизнеса. Для повышения надежности системы имеет смысл использовать RAID 6 с двумя дисками для блока четности. Такой массив продолжит работать даже в случае выхода из строя двух жестких дисков. Главный недостаток такого решения – его дороговизна. Вот почему RAID 6 больше подходит для бизнеса, чем для домашнего использования.
RAID 10 идеально подходит для интенсивно используемых серверов баз данных или любого сервера, который выполняет несколько операций записи. RAID 10 может быть реализован как аппаратный или программный, но очевидно, что многие его преимущества (в частности, производительность) теряются при использовании программного обеспечения RAID 10.
RAID 50, как и RAID10, являются наиболее предпочтительными для работы с приложениями, где требуется высокая производительность в сочетании с приемлемой надежностью. Однако RAID 50 считается наиболее подходящим для больших дисков – он более надежен, чем RAID 5, и более экономичен, чем RAID 10. Этот тип массива рекомендуется для работы с приложениями, которым требуется повышенная надежность хранения информации, высокая скорость обработки запросов и передачи данных, большой объем памяти.
Массив RAID 60 идеально подходит для онлайн-обслуживания клиентов, что требует высокой отказоустойчивости. Обладая многими преимуществами RAID 50, он также может выдерживать в два раза больше отказов дисков. Благодаря этому такие системы являются оптимальными для использования в системах видеонаблюдения. Еще один положительный момент в выборе RAID 60 – отличная производительность при последовательном доступе, что является особенностью потокового видео.
Выбор между RAID 50/60 и RAID 10, скорее всего, будет зависеть от доступного бюджета, емкости сервера и потребностей в защите данных. В целом, когда мы говорим о SSD-решениях (как корпоративного, так и потребительского класса), на первый план выходит именно стоимость.
Вложенные уровни RAID
RAID 1 + 0 — это вложенный RAID, который сочетает в себе два стандартных уровня RAID для повышения производительности и дополнительной избыточности. Обычно его называют RAID10, однако Linux MD RAID10 немного отличается от простого уровня RAID.
RAID10 под Linux построен на концепциях RAID1 + 0, однако он реализует их как один уровень с несколькими возможными компоновками.
Макет рядом с X на дисках Y повторяет каждый фрагмент X раз на полосах Y / 2, но не требует, чтобы X делил Y равномерно. Куски помещаются практически в одно и то же место на каждом диске, на котором они отражаются, отсюда и название. Он может работать с любым количеством дисков, начиная с 2. Около 2 на 2 дисках эквивалентно RAID1, около 2 на 4 дисках — RAID 1 + 0.
Макет дальнего X на Y-дисках обеспечивает производительность чтения с чередованием в зеркальном массиве. Для этого каждый диск разделяется на две части, скажем, переднюю и заднюю, и то, что записывается на переднюю часть диска 1, отражается на обратной стороне диска 2, и наоборот. Это дает возможность чередовать последовательные операции чтения, благодаря которым RAID0 и RAID5 получают свою производительность.
Недостаток в том, что последовательная запись немного снижает производительность из-за расстояния, которое диск должен искать до другого раздела диска, чтобы сохранить зеркало. Однако RAID10 в схеме дальнего 2 предпочтительнее многоуровневых RAID1 + 0 и RAID5, если важны скорости чтения и доступность / избыточность. Тем не менее, он все еще не заменяет резервные копии. Смотрите страницу википедии для получения дополнительной информации.
Сравнение уровней RAID
| Уровень RAID | Избыточность данных | Использование физического диска | Производительность чтения | Производительность записи | Устройств минимум |
| No | 100% | nX
Лучшая |
nX
Лучшая |
2 | |
| 1 | Yes | 50% | До nX в многопотоке, иначе 1Х | 1X | 2 |
| 5 | Yes | 67% — 94% | (n−1)X
Превосходная |
(n−1)X
Превосходная |
3 |
| 6 | Yes | 50% — 88% | (n−2)X | (n−2)X | 4 |
| 10,far2 | Yes | 50% | nX
Лучшая; наравне с RAID0, но с избыточностью |
(n/2)X | 2 |
| 10,near2 | Yes | 50% | До nX в многопотоке, иначе 1Х | (n/2)X | 2 |
* Где n обозначает количество выделенных дисков.
Массив создали, теперь установим Windows 10

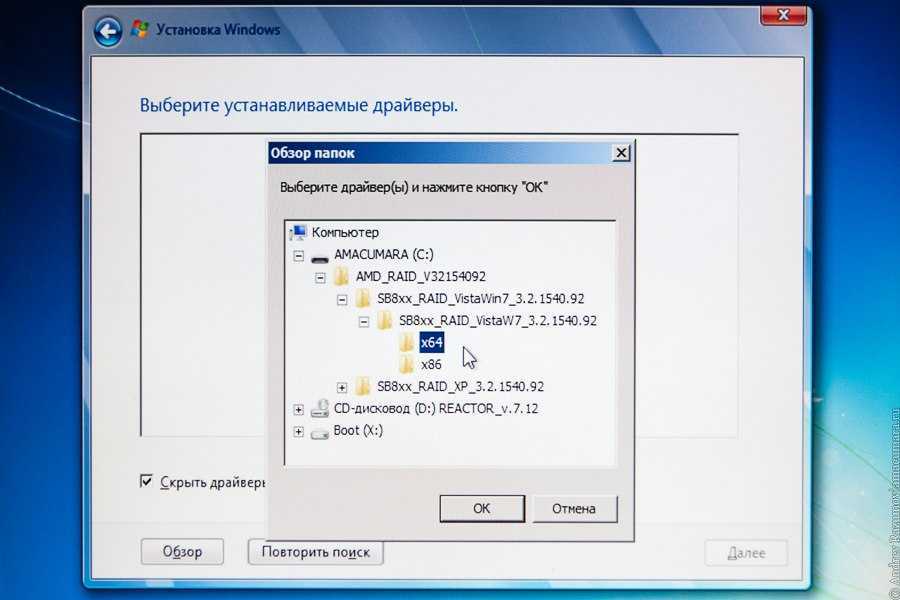

Подключаем, к своему ПК, загрузочную флешку с Windows 10. Делаем перезагрузку и заходим в настройки Bios. В настройках загрузки Boot, ставим первый приоритет для нашей флешки
Обратите внимание, что помимо флешки в списке дисков, уже есть и недавно созданный RAID 0 массив

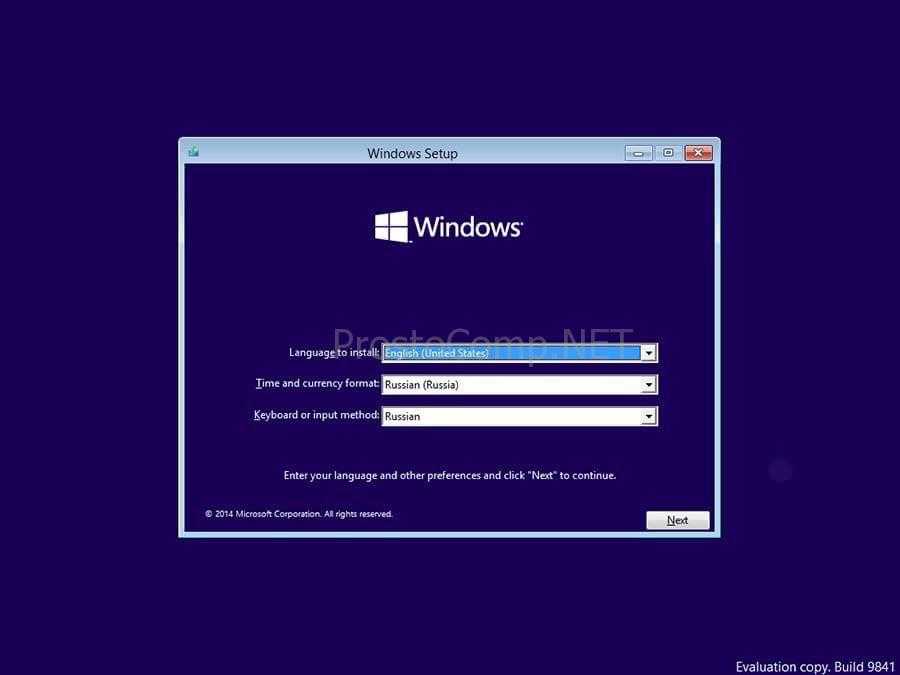

Перезагружаемся и приступаем к установке ОС Windows 10.
Нажимаем «Установить».
Как и при установке любого ПО, нужно принять лицензионное соглашение.

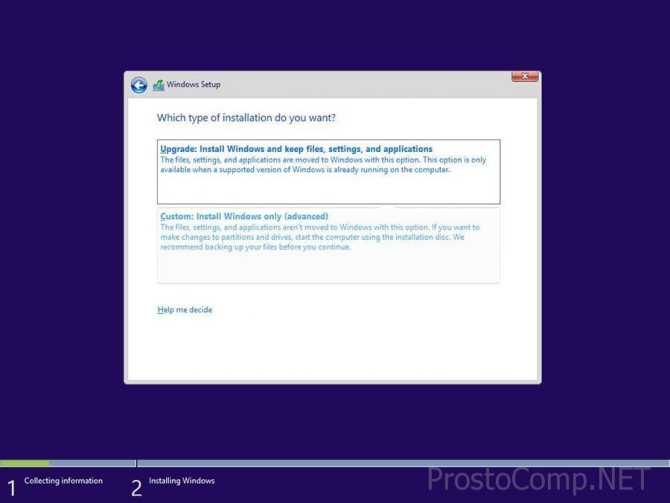

Необходимо перейти к выборочной установке.
Выбираем диск. Можно создать разделы на нем. Нажимаем «Далее», тем самым запуская установку Windows 10.
Все. Windows 10 успешно установилась на RAID 0 массив.
Если зайти в «Управление дисками», можно увидеть, что система два диска в массиве распознает как один.
Заглянем в диспетчер устройств.
Создание файловой системы и монтирование массива
Создание файловой системы для массива выполняется также, как для раздела, например:
mkfs.ext4 /dev/md0
* данной командой мы создаем на md0 файловую систему ext4.
или:
mkfs.xfs /dev/md0
* для файловой системы xfs.
Примонтировать раздел можно командой:
mount /dev/md0 /mnt
* в данном случае мы примонтировали наш массив в каталог /mnt.
Чтобы данный раздел также монтировался при загрузке системы, добавляем в fstab.
Сначала смотрим идентификатор раздела:
blkid
Мы увидим что-то на подобие:
/dev/md0: UUID=»ffa7c082-7613-4dbc-ae62-3f5508652cf6″ TYPE=»ext4″
* в моем примере мы будем использовать идентификатор ffa7c082-7613-4dbc-ae62-3f5508652cf6.
Открываем теперь fstab и добавляем строку:
vi /etc/fstab
UUID=»ffa7c082-7613-4dbc-ae62-3f5508652cf6″ /mnt ext4 defaults 0 0
Если ранее мы монтировали раздел в каталог /mnt, вводим:
umount /mnt
И после:
mount -a
Мы должны увидеть примонтированный раздел md, например:
df -h
/dev/md0 990M 2,6M 921M 1% /mnt
Теория: Уровни RAID и принципы восстановления данных
Чаще всего сейчас используются массивы уровней 0, 1, 10, 5, 50. В последнее время наблюдается возрастающий интерес к шестому уровню.
Ниже приведена краткая информация о принципах работы массивов. Более подробно, об этом можно прочитать в соответствующей статье.
RAID 0 – использование чередующейся записи (страйп). Строится из двух и более накопителей. Информация записывается на все диски массива блоками определенного (8кб,16кб,32кб,64 кб, 128кб…) размера. Файлы, размер которых один блок, равномерно распределяются по двум или более дискам.
Из-за отсутствия избыточности или дублирования данных, при выходе из строя одного из дисков, восстановить информацию в полном объеме невозможно без использования данных с неисправного накопителя. Исключением будут лишь файлы, размер которых меньше размера блока. Для полноценного восстановления информации в таких случаях необходимо сначала снять данные с неисправного диска, после чего восстанавливать RAID.
В случаях, когда все диски исправны, а массив отказывается корректно работать, восстановление производится программными методами, которые описаны
RAID 1 – использование технологии зеркалирования (зеркало). Строится из двух дисков. Информация одновременно пишется на оба накопителя, каждый диск является полной копией своего собрата. В случае выхода из строя одного из дисков массив остается работоспособным.
Если происходит сбой в работе контроллера и массив перестает определяться, то восстановление данных можно выполнить, воспользовавшись советами из статьи «Простое восстановление данных». Для этого один из дисков следует подключить к компьютеру на прямую, минуя RAID контроллер. Если повезёт, после подключения Ваши данные могут оказаться доступными и без использования программ, описанных в вышеуказанной статье.
RAID 10 – это объединение уровня 0 с уровнем 1, т.е. два страйпа объединяются в зеркало. В массиве используются минимум 4 диска. Он может остаться работоспособным при выходе из строя одного из составляющих его RAID 0.
При возникновении проблемы, в первую очередь необходимо определить, с чем именно возникли неполадки – с контроллером или с дисками
Когда проблема на уровне контроллера, Вам следует определить, какие винчестеры являются парами, составляющими страйпы
Здесь важно не перепутать диски, т.к. это приведет к потерянному времени и отсутствию результата. После того, как это станет известно, берётся одна такая пара, и с неё снимается информация таким же образом, как и с самостоятельного RAID 0.
После того, как это станет известно, берётся одна такая пара, и с неё снимается информация таким же образом, как и с самостоятельного RAID 0.
Во время эксплуатации RAID 10, случается и такое, что выходят из строя два диска. Здесь возможны следующие варианты:
1) Оба диска принадлежат к одному страйпу, контроллер корректно обрабатывает исключительную ситуацию, и массив продолжает функционировать нормально.
2) Оба диска принадлежат к одному страйпу, но массив разваливается. В этом случае просто берём исправный страйп, и программно собираем его (об этом ниже).
3) Диски принадлежат к разным страйпам, но в одном из них уцелел первый, а в другом второй накопитель. Попробуйте программно собрать из них RAID 0.
4) Вышли из строя одноимённые диски разных страйпов. Увы Один из сломанных дисков придётся отремонтировать, или каким-либо ещё образом снять с него данные. Затем программная сборка.
RAID 5 – массивы с контролем четности. Основным его достоинством является распределение блоков информации и контрольных блоков четности по всем дискам массива. Для создания такого массива требуется минимум три диска. Объём массива равен сумме объёмов составляющих его накопителей, минус один диск. Блоки контроля чётности используются для вычисления недостающей информации при выходе из строя одного из накопителей, составляющих массив. Таким образом, при утрате одного из дисков данные не теряются, и массив может продолжать работу.
Но, случается и такое, что после выхода из строя одного накопителя, контроллер неверно обрабатывает исключительную ситуацию и массив перестает корректно работать, либо полностью «падает». Подобный сбой может возникнуть также во время выполняемого после замены диска перестроения массива. Иногда в течение короткого времени после смерти первого диска, выходит из строя ещё один.
Если массив не работает, и количество неисправных дисков не более одного, то его можно собрать При выходе из строя двух накопителей, сначала потребуется восстановить работоспособность, или снять информацию на исправный диск с одного из них, и лишь затем можно заняться сборкой массива.
Выполняем настройку RAID 0-массива.
В поле «Name», нужно ввести имя, будущего массива. Для ввода, нажимаем пробел.
После того как задали имя, нажимаем ENTER и при помощи клавиши Tab, переходим к следующим параметрам.
В поле «RAID Level» задаем тип (или по-другому уровень) RAID. При помощи стрелок выбираем параметр RAID0(Stripe) — массив из двух винчестеров без избыточности. Нажимаем клавишу ENTER
Перемещаемся, снова нажимая Tab. Параметр «Stripe Size» не меняем. Идем далее.
Значение «Capacity» определяет суммарный объем массива. Он определяется автоматически, поэтому просто нажимаем ENTER.
Далее нет необходимости что-либо менять. Просто доходим до «Create Volume» и нажимаем ENTER.
Теперь видим предупреждение. Оно гласит что будут потеряны все данные, на задействованных жестких дисках и требует вашего согласия. Нажимаем «Y», подтверждая дальнейшие действия.
Все, мы создали RAID 0 массив. Если светится статус «Normal», значит все хорошо, и он уже функционирует. Выходим из настроек, нажав клавишу Esc.
Что необходимо подтвердить, нажав «Y».
Каждый раз, во время включения вашего ПК, на пару секунд будет выводиться таблица со статусом и состоянием RAID 0 массива.
Настройка RAID0 в Windows
В новой статье я опишу как можно создать массив RAID0 из дисков в Windows. Я буду делать на примере Hyper-V Server 2019. В ней крайне урезанный GUI поэтому делать будем все в консоли. Рассмотрим как происходит настройка RAID0 в Windows.
RAID0 — это дисковый массив с чередованием и без отказоустойчивости. Поэтому если данные для вас критичны, лучше использовать другой тип RAID массива.
Состав дисков
У меня в системе 4 HDD. Один диск размером 111 Гб используется под систему. Остальные 3 диска по 232 Гб каждый объединим в массив RAID0. Работать с дисками будем с помощью встроенное утилиты diskpart. Запустим cmd или powershell и введем команду diskpart.
Увидеть все подключенные диски можно командой
В приведенной выше таблице можно увидеть номер диска, статус подключения, размер и тип диска. Столбец Dyn указывает является ли диск динамическим.
Динамические диски
Подключив диск к компьютеру он получает статус Базовый. Для создания массива нам необходимо его конвертировать в Динамический. Не ошибитесь в выборе дисков, иначе потеряете информацию. И для информации если кто-то не знает, данные на дисках при создании массива не сохранятся.
Выберем первый диск
Конвертируем выбранный диск в динамический
Выведем список дисков
Конвертация прошла успешно и Disk 1 стал динамическим, о чем говорит * в столбце Dyn
Операцию конвертации необходимо провести с каждым диском используемым для создания массива.
После всех операций снова выполним list disk и убедимся что все диски из массива динамические.
Создание массива RAID0
Перейдем к созданию массива RAID0 из динамических дисков.
Разберем возможные параметры:
Проверим созданный массив
Volume 3 и есть наш массив из трех дисков общим объёмом 698 Гб
Однако, процесс еще не завершен. Для работы с диском необходимо создать файловую систему. Я выбрал классическую для Windows это NTFS.
Выберем нужный массив
Запустим процесс создания файловой системы
После окончания форматирования присвоим новому диску букву
Процесс создания массива RAID0 завершен. Давайте выведем список разделов и убедимся в этом
На картинке видно что создан дисковый массив Volume 0 с меткой RAID0. Файловая система NTFS и тип массива Stripe. Все как нам нужно. Можно заходить на диск E и использовать его под свои задачи.
Настройка RAID0 в Windows возможна также через консоль Disk Management. Но в моем случае на Hyper-V сервере использовать ее нет возможности.
Предлагаю к просмотру видео по настройке. Вживую оно всегда нагляднее
Как объединить разделы жесткого диска в один
Некоторые производители компьютеров разделяют жёсткие диски на несколько разделов. Один для операционной системы Windows, а остальные для хранения ваших личных файлов. При желании, вы можете объединить эти разделы в один. Как объединить разделы жесткого диска, без потери личной информации, читаем инструкцию ниже. В чём разница между GPT и MBR я писал подробно в этой статьи.
Этот трюк можно также использоваться для удаления разделов восстановления и освобождения места, которое иначе было бы занято данными для восстановления. Либо, если вы хотите иметь компьютер с несколькими разделами, можете всё отменить.
Почему жёсткие диски некоторых компьютеров заранее разбиты на несколько разделов?
Некоторые производители ПК, похоже, считают, что выделение одного раздела для операционной системы и второго для данных обеспечивает их явное разграничение, позволяя вам стирать первый раздел и переустанавливать систему, не затрагивая область с личными данными.
Это удобно для части пользователей, но совсем не обязательно. Функция Windows 10 под названием «Вернуть компьютер в исходное состояние» сбросит все настройки системы на стандартные, не трогая ваши файлы, даже если они находятся в том же разделе. Вдобавок, при разделении жёсткого диска на две части, у вас может закончиться место как для программ в системном разделе, так и для личных файлов в дополнительном.
Вместо того чтобы работать с конфигурацией диска, выбранной производителем, вы можете изменить её под свои нужды. Это быстро, просто, относительно безопасно и делается прямо из самой Windows.
Помните, что в некоторых компьютерах может быть установлено несколько жёстких дисков. Вы не сможете объединить эти диски в один раздел без дополнительных манипуляций.
Удалите один раздел и расширьте другой
Мы начнём с удаления одного из разделов. Если вы приобрели новый компьютер, первый раздел которого содержит системные файлы, а второй пуст и называется «DATA» или что-то в этом роде, мы будем удалять пустой раздел.
Если в этом разделе уже хранятся какие-то из ваших файлов, переместите их в системный раздел, если не хотите потерять. Если в системном разделе недостаточно свободного места, воспользуйтесь внешним жёстким диском или USB-флэш-накопителем. Просто уберите эти файлы с раздела, так как они будут потеряны при его удалении.
Объединить разделы жесткого диска можно с помощью утилиты Управление дисками. На Windows 10 или 8.1, нажмите правой кнопкой мыши на кнопку Пуск и выберите «Управление дисками». На Windows 7 нажмите клавишу Windows + R, введите «diskmgmt.msc» в текстовое поле диалога Выполнить и нажмите Enter.
Найдите два раздела, которые хотите объединить. В примере ниже, мы будем объединять раздел OS (C:) с разделом DATA (D:).
Эти два раздела должны находиться на одном жёстком диске. Если они расположены на разных дисках, ничего не получится. Вдобавок, необходимо, чтобы они находились рядом друг с другом, иначе придётся поработать чуть больше.
Удалите второй раздел, нажав на него правой кнопкой мыши и выбрав пункт «Удалить том». Не забывайте, что при этом потеряете все хранящиеся на нём файлы!
Далее, нажмите правой кнопкой мыши на оставшийся раздел, который хотите увеличить, и выберите опцию «Расширить том».
Пройдите через все шаги и примите стандартные опции, предлагающие увеличить раздел до максимального доступного пространства. Он расширится на свободное место, оставшееся после удаления соседнего раздела.
Вот и всё. Изменения произойдут мгновенно и вступят в силу после перезагрузки. Второй раздел исчез, а первый теперь включает все пространство, ранее выделенное второму.
Нельзя создать раздел, использующий пространство сразу нескольких жёстких дисков. Однако, функция Пространства Данных, добавленная в Windows 8, позволит вам объединить несколько физических жёстких дисков в один логический диск.
Типы RAID массивов для Windows 7, 8 и 10 (HDD — SSD)
Массив RAID 1 из 2 жестких дисков
Массив RAID 1 — один из самых распространенных и бюджетных вариантов, который использует 2 жестких диска. Это минимальное количество дисков HDD или SSD, которое можно использовать. Массив RAID 1 призван обеспечить максимальную защиту данных пользователя, потому что все файлы будут одновременно копироваться сразу на 2 жестких диска. Для того, чтобы его создать, берем два одинаковых по объему харда, например по 500 Гб и делаем соответствующие настройки в BIOS для создания массива. После этого в вашей системе будет виден один жесткий диск размеров не 1 Тб, а 500 Гб, хотя физически работают два жестких диска — формула расчета приведена чуть ниже. И все файлы одновременно будут писаться на два диска, то есть второй будет полной резервной копией первого. Как вы понимаете, при выходе из строя одного из дисков вы не потеряете ни частички своей информации, так как у вас будет вторая копия этого диска.
Также поломки и не заметит операционная система, которая продолжит работу со вторым диском — о неполадке вас известит лишь специальная программа, которая контролирует функционирование массива. Вам нужно лишь удалить неисправный диск и подключить такой же, только рабочий — система автоматически скопирует на него все данные с оставшегося исправного диска и продолжит работу.
Объем диска, который будет видеть система, рассчитывается здесь по формуле:
V = 1 x Vmin, где V — это общий объем, а Vmin — объем памяти самого маленького жесткого диска.
Что такое массив RAID 0 на Windows 10
Еще одна популярная схема, которая призвана повысить не надежность хранения, а наоборот, скорость работы. Также состоит из двух HDD, однако в этом случае ОС видим уже полный суммарный объем двух дисков, т.е. если объединить в Raid 0 диски по 500 Гб, то система увидит один диск размером 1 Тб. Скорость чтения и записи повышается за счет того, что блоки файлов пишутся поочередно на два диска — но при этом отказоустойчивость данной системы минимальная — при выходе из строя одного из дисков почти все файлы будут повреждены и вы потеряете часть данных — ту, которая была записана на сломавшийся диск. Восстанавливать информацию после этого придется уже в сервисном центре.
Формула расчета общего объема диска, видимого Windows, выглядит так:
V = V1 + V2
Если вы до прочтения данной статьи по большому счету не беспокоились об отказоустойчивости вашей системы, но хотели бы повысить скорость работы, то можете купить дополнительный винчестер и смело использовать этот тип
По большому счету, в домашних условиях подавляющее количество пользователей не хранит какой-то супер-важной информации, а скопировать какие-то важные файлы можно на отдельный внешний жесткий диск
Массив Raid 10 (0+1) из 4 или 6 жестких дисков
Как следует уже из самого названия, этот тип массива объединяет в себе свойства двух предыдущих — это как бы два массива Raid 0, объединенных в Raid 1. Используются четыре жестких диска, на два из них информация записывается блоками поочередно, как это было в Raid 0, а на два других — создаются полные копии двух первых. Система очень надежная и при этом достаточно скоростная, однако весьма дорогая в организации. Для создания нужно 4 HDD или SSD, при этом система будет видеть общий объем по формуле:
V = 2 x Vmin
То есть, если возьмем 4 диска по 500 Гб, то система увидит 1 диск размером 1 Тб.
Данный тип, также как и следующий, чаще всего используется в организациях, на серверных компьютерах, где нужно обеспечить как высокую скорость работы, так и максимальную безопасность от потери информации в случае непредвиденных обстоятельств.
Ваше мнение — WiFi вреден?
Да 22.56%
Нет 77.44%
Проголосовало: 51546
Какое количество дисков в массиве RAID 5?
Массив жестких дисков Raid 5 — оптимальное сочетание цены, скорости и надежности. В данном массиве минимально могут быть задействованы 3 HDD/SSD, объем рассчитывается из более сложной формулы:
V = N x Vmin — 1 x Vmin, где N — количество жестких дисков.
Итак, допустим у нас 3 диска по 500 Гб. Объем, видимый ОС, будет равен 1 Тб.
Схема работы массива выглядит следующим образом: на первые два диска (или три, в зависимости от их количества) записываются блоки разделенных файлов, а на третий (или четвертый) — контрольная сумма первых двух (или трех). Таким образом, при отказе одного из дисков, его содержимое легко восстановить за счет имеющейся на последнем диске контрольной суммы. Производительность такого массива ниже, чем у Raid 0, но такая же надежная, как Raid 1 или Raid 10 и при этом дешевле последнего, т.к. можно сэкономить на четвертом харде.
На схеме ниже представлена схема Raid 5 из четырех HDD.
Есть также другие режимы — Raid 2,3, 4, 6, 30 и т.д., но они являются по большому счету производными от перечисленных выше.
RAID 0 массив под Windows 10
Для начала разберемся, что же это такое, RAID 0 массив? Это массив, в котором объедены несколько жестких дисков, с отсутствием избыточности. При этом, данные будут записываться и считываться с них, одновременно. Под понятием «отсутствие избыточности», подразумевается способ записи данных на диски: вся информация разбивается на фрагменты, часть из которых идет на один диск, а другая на второй. Таким образом, скорость обработки всех операций, в которых будут задействованы жесткие диски, возрастет в два раза.
Перед тем как создавать RAID 0, необходимо убедиться, что материнка, которая стоит у вас может работать в таком режиме. А еще следует осознавать, что в случае поломки одного из винчестеров, данные на втором безвозвратно потеряются.
Но не все так страшно как кажется. Кто-то помнит на своем личном опыте случаи поломки жесткого диска? А если такое и происходило у кого-нибудь, то это событие все равно остается крайне редким явлением. Поэтому можно смело создавать RAID 0 массив. При необходимости можно делать резервные копии операционной системы и всех важных данных и тогда вам будет вообще ничего не страшно.
При написании этой статьи были задействованы два диска SATA III (6 Гбит/с) по 250 ГБ и материнская плата ASUS P8Z77-V PRO. Особенность — это платы состоит в том, что она построена на базе Intel Z77 Express. Как и у плат, созданных на базе Intel Z87, H87 и B87, при ее разработке была заложена возможность создания RAID 0 массива как из жестких дисков, так и из SSD-дисков.
Давайте, для чистоты эксперимента, сделаем замеры скорости. Первый раз с одним жестким диском и второй раз уже после создания RAID 0 массива. Таким образом мы сможем убедиться, что скорость работы компьютера действительно возросла вдвое. Для это подключим к материнской плате один из наших дисков и воспользуемся программами для теста скорости: CrystalDiskMark, и/или ATTO Disk Benchmark, сделав замер скорости винчестера на считывание и запись данных.
Берем один наш диск, в моем случае это SATA III WDC WD2500AAKX 250 ГБ, подключаем его к порту SATA III. После чего включаем компьютер.
Тестируем с помощью CrystalDiskMark
Довольно старенькая программа, что не уменьшает ее полезности. Она актуальна и по сей день. В ней нужно выбрать необходимый накопитель, для теста. После этого просто нажимаем кнопку «All». После теста жесткого диска, программа покажет результаты максимальной скорости записи и максимальной скорости чтения.
Тест скорости ATTO Disk Benchmark
Программа очень схожа принципом работы с предыдущей. Настройка перед тестированием такая же, как и в прошлой. После теста выводится статистика, с максимальными уровнями скорости.
Создаем и настраиваем сам массив
Подключаем к материнке два одинаковых, по объему, жестких диска.
На плате, которую используем для этой статьи, есть 4 порта SATA III (6 Гбит/с). Подключаем жесткие диски к порту номер 5 и номер 6.
Теперь, включив компьютер, заходим в настройки Bios (для тех, кто забыл как это сделать: нажимаем DEL, в момент загрузки компьютера). Открываем Advanced и заходим в SATA Configuration.
Напротив, параметра SATA Mode Selection необходимо выставить значение RAID. Сохраняем все выполненные изменения, нажав F10 и затем «Yes».
Если вам удалось выполнить предыдущие действия, то после перезагрузки ПК, на монитор будет выведена таблица с дисками (которые еще не включены в RAID 0). Зайдите в настройки, нажав сочетание CTRL-I.
Откроется конфигурация RAID. Переходим по первому пункту (Create a RAID Volume), нажав ENTER.
