Типы штекеров EU Plug US Plug и UK Plug — что это значит?!
Я очень часто заказываю бытовую технику и электронику с зарубежных торговых площадок вроде EBay. Иногда закупаюсь на Aliexpress и Alibaba. Так вот там достаточно часто для заказа вещи, имеющей возможность подключения к электрической сети, представлены возможные для заказа типы штекеров питания — EU plug, US plug, UK plug, AU plug. Что это значит?! Для среднестатистического россиянина эти обозначения сродни китайской грамоте, то есть непонятно совсем. Ок, сейчас объясню! Поехали!
Так исторически сложилось, что в мире существует аж 12 типов электрических розеток и соответствующих им разъёмов. Есть Швейцарская, Итальянская, Таиландская, Израильская и даже африканская розетка! Для некоторых видов я даже фото не нашлось. Они значительно реже используются, но тем не менее тоже имеют место быть.
Вся суть в том, что типы штекеров достаточно многочисленны и обозначаются по названию страны, в которой применяются. Производителям электроники приходится как то выкручиваться из этой ситуации. Поэтому были выделены 4 основных типа, которые используются на 90% техники — это US plug, UK plug, EU plug и AU plug. Соответственно американская, английская, европейская и австралийская. Вот они:

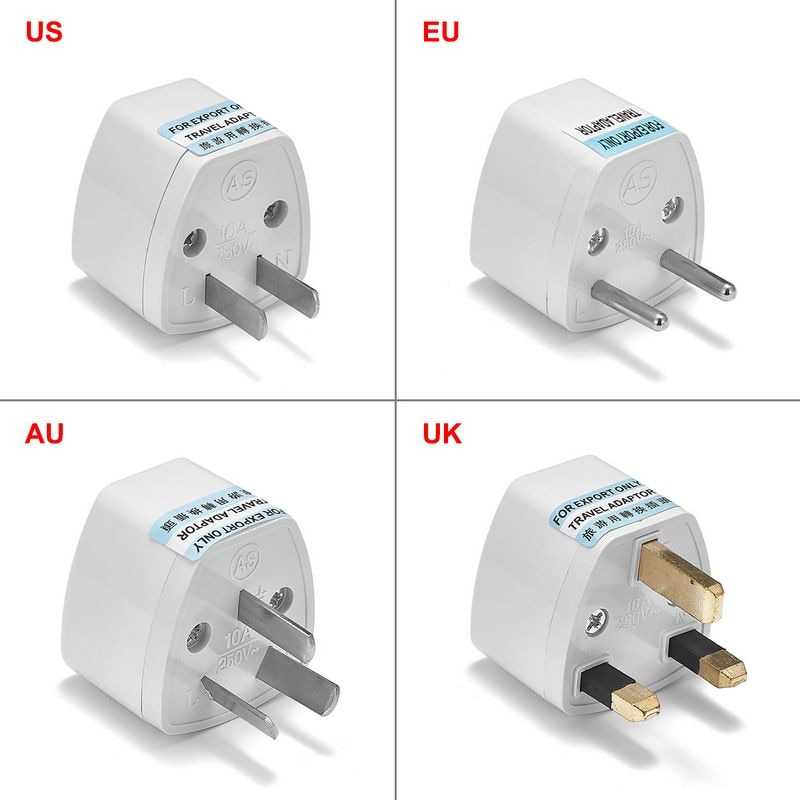

Давайте рассмотрим каждый вид розеток и соответствующее им напряжение электрической сети.
EU Plug — это всем нам с детства знакомая обычная европейская розетка, которая так и называется «Евро». По международному стандарту — тип С что с заземленем, что без него. Самый распространённый тип штекера в мире! Используется в России, странах СНГ и Евросоюза, а так же во многих других странах мира — Турция, Египет, Алжир, Тунис и т.д. Она может иметь дополнительно ещё 2 контакта заземления. В советской электротехнике использовался подобный разъём, но отличался он диаметром контактов. Используемое напряжение в сети 220-240 Вольт, частота 50 Гц.
US Plug — это американская розетка. По международному стандарту — тип А без заземления и тип B с заземлением. Используется в США, в странах Южной Америки и в Японии. Так же, как и европейский, имеет два типа исполнения — с заземлением и без. Без заземления — это просто два вертикальных плоских штырька-контакта. Для заземления добавляется третий контакт, который уже сделан круглым. Используемое напряжение — 100-127 Вольт, частота 60 Гц.
UK Plug — английская розетка (некоторые её называют британской). В международной классификации — тип G. Как Вы понимаете, в основном она используется в Соединённом Королевстве Великобритании и Ирландии, а так же в странах, бывших английскими колониями — Сингапур, Мальта и Кипр. Имеет 3 плоских контакта в виде прямоугольных штырей. Рабочее напряжение 220-240 Вольт. Частота 60 Гц.
AU Plug — австралийская розетка. В международной классификации — тип I. Используется в Австралии, Китае, Новой Зеландии и многих других мелких странах этого региона тихого океана: Новая Гвинея, Фиджи, Самоа и т.п. Имеет три узких контакта-ножа, где третий контакт — заземление. Что интересно в Австралии розетки делают с заземляющим контактом вверх, а Китае — вниз. Рабочее напряжение 220-250 Вольт. Частота 50 Гц.
P.S.: Как я уже говорил выше, есть ещё 8 типов розеток. Среди них есть такие, которые более-менее совместимы — например, французские, немецкие и израильские. Здесь различия в заземлении и кое-как вопрос решить удаётся. А есть такие, которые постепенно исчезают, так как было принято решение прекратить их использование и перейти на международный стандарт.
Интересное по теме:
- Обозначение SS на USB-разъёме что это значит?
- Что значит API простыми словами
- Оранжевая точка на iPhone c iOS14 — что это значит?!
Какие розетки в США
Первое, что нужно знать туристу, кто едет в США – розетки в США другие, не такие как в России. Они сильно отличаются, и в них не получится вставить отечественный штекер. Многие видели в голливудских фильмах, как выглядят розетки в США, но освежим в памяти:
Как вы видите, розетки в США полностью другие, не такие как в России, Украине, или Европе. Они отличаются тем, что стандартную российскую вилку в них вставить невозможно. В следующем коротком видео я рассмотрел, какие розетки в США и ответил на вопрос, как определить, если ваше устройство будет работать в Америке:
Вместо стандартных округлых прорезей, используются два прямоугольных отверстия. Как выглядят розетки в США, уже понятно, но если розетка другая, то и штекер другой? Да, вилка в США также выглядит иначе, вот посмотрите следующую фотографию:
Поэтому, если вы хотите использовать технику, которую взяли с собой из России, то вам обязательно потребуется переходник. Так как российский штекер розетки не подойдет для американских розеток. Лишь в малом количестве мест в США вы сможете найти розетки по российскому формату.
Британская вилки типа G
Несовместимость с британскими розетками
Евровилка с переходником BS 1363, защищённым предохранителем
Слева направо: переходник для евровилки, вилка BS 1363 и переходник для вилки Schuko в розетках BS 1363
Евровилка несовместима с британскими розетками BS 1363 13А по крайней мере по трём причинам:
- У розеток BS 1363 есть шторка для защиты от детей. Шторка открывается только при вставке заземляющего штыря.
- В Великобритании предохранители электроприборов расположены в вилке, а электропроводка — кольцевая, защищённая предохранителями на большой ток (чаще всего 32 А). Евровилка рассчитана на радиальную электропроводку, когда небольшие группы потребителей защищены быстродействующими автоматами на 10—16 А. Поэтому подключенная к британской розетке евровилка может привести к пожару при повреждении шнура.
- Расстояние между штырями евровилки (13,5±0,5 мм) примерно на 2 мм меньше, чем соответствующее расстояние у розетки BS 1363 (15,8 мм). Чтобы вставить евровилку в британскую розетку, нужно отогнуть каждый штырь примерно на 1 мм. Из-за того, что изолированный участок штыря евровилки меньше в диаметре, евровилку будет сложнее вытащить. Хотя диаметр штыря евровилки соответствует толщине контактов вилки BS 1363, последние на 6,35 мм шире, и расставлены намного дальше друг от друга, поэтому надёжность контакта будет зависеть от исполнения розетки.
Несмотря на это, во многих странах, где на рынке имеются как BS 1363, так и евровилки (например в Малайзии), евровилки всё же вставляют в розетки BS 1363.
На оборудовании, оснащённом евровилками, должно быть предупреждение о том, что оно не подходит для использования совместно с британскими розетками. Для подключения к британской розетке прибор с евровилкой должен быть оснащён переходником, содержащим предохранитель. Такой переходник технологичен в производстве и почти неотличим по габаритам от обычной вилки BS 1363.
BS 546
В то время как современные розетки BS 546 содержат предохраняющие шторки, похожие на шторки розеток BS 1363, евровилка должна подходить к розетке типа BS 546 на 5 А.
Магнитный Micro USB Тип-C кабель Pzoz
Надёжность продавца: отличная!
Доставка по России: бесплатно!
Micro USB Тип-C кабель от Pzoz – новинка среди быстрых з.у устройств для смартфонов, он на магните. Магнитный дата-кабель. Совместим с iPhone 7 и 6S, HTC, Panasonic, Samsung, Sony, LG.
Умная штуковина с функциями автоотключения и быстрой зарядки.
Длина кабеля – 1, 2 м и 3 м. Продавец предлагает его в 6 необычных расцветках.
Еще одна полезная функция – это светодиодный индикатор о время зарядки смартфона.. Благодаря улучшенному качеству материалов, из которых сделана зарядка, срок жизни изделия увеличивается. Отзывы о товаре хорошие.
Кстати, магнитная заглушка для кабеля достаточно крепко удерживает вес телефона, если его взять за провод.
В общем, такой крутой MicroUSB Тип-C кабель с автоотключением нужен каждому хозяину iPhone.
Закажите его себе на Алиэкспресс с бесплатной доставкой по всей России.
Штекерная удочка своими руками
Штекерную удочку можно изготовить и самостоятельно. Если подойти к делу правильно, получившаяся в итоге снасть сгодится и для поплавочной, и для донной, и для спиннинговой ловли. Но такая удочка будет уступать заводским аналогам. Поэтому лучше ограничить сферу ее применения ловлей на поплавок.
Чтобы сделать штекерную снасть своими руками, подойдут обыкновенное дерево, которое можно срубить в лесу, или бамбук. Последний является лучшим материалом, но и достать его сложнее.
Для изготовления самодельного штекера подойдут береза, черемуха, рябина, клен или орешник.
Сам процесс подготовки хлыста выглядит следующим образом:
- Срежьте в лесу подходящее молодое дерево. Лучше, если диаметр прутка в комлевой части не будет превышать 3 см. Срезать его лучше осенью, в таком случае удочка получится прочнее.
- Очистите побег от веток, оставив кору. Подвесьте хлыст до весны, закрепив на комле груз весом 10-40 кг – чем больше, тем лучше.
- По весне снимите с побега кору, разрежьте на 2 или 3 части, пропитайте растительным маслом и покройте лаком.
- Для соединения колен лучше использовать латунные трубки. В таком случае места стыков не будут разбалтываться, и удочка получится долговечной.
- На одно из колен приклейте трубку . Вторая секция должна входить в эту трубку с усилием, так, чтобы она не болталась во время ловли и чтобы удочка не могла разобраться в самый неподходящий момент. Чтобы соединение получилось плотным, на конец колена намотайте бандаж из ниток, затем покройте лаком или эпоксидной смолой и отшлифуйте.
- Рукоятку для самодельного штекера можно сделать из бельевой веревки. Для этого намотайте ее на бланк виток к витку.
Бамбук полый, и в концы изготовленных из него колен лучше вставить деревянные пробки. Это предотвратит попадание воды внутрь и сделает такую штекерную удочку прочнее.
Как найти подходящую электронику на Джум
Китайская торговая площадка нередко проводит крупные распродажи, позволяющие покупателям существенно экономить. Иногда размер скидок достигает 90%. Можно практически бесплатно получить различные аксессуары для электронной техники. Например – зарядные устройства, адаптеры, накопители энергии. Перед оплатой товара обязательно прочитайте описание изделия и технические характеристики.
Обычно описание содержит максимальное напряжение, под которым работает электрический прибор. Также указывается разновидность вилки (AU или EU Plug). Мы подробно рассмотрели значения указанных терминов выше. Учитывая данную особенность, каждый покупатель сможет обезопаситься от непредвиденных финансовых расходов на покупку специализированного переходника.
Источник
Что такое стандарт OTG?
Наверняка многие видели такой кабель и задумывались, для чего он нужен:
Это кабель OTG; на одном его конце — штекер micro-USB, на втором – разъём USB 2.0, «мама». С помощью такого кабеля к смартфону или планшету можно подключить USB-флэшку, но только в том случае, если само мобильное устройство поддерживает стандарт OTG.
OTG (сокращение от On-The-Go) – это функция, предназначенная для быстрого соединения 2-х USB-устройств друг с другом, без посредничества компьютера. Подключить по OTG можно не только флэшку (хотя это, конечно, самый распространённый случай), но также, например, и компьютерную мышку, клавиатуру, внешний жёсткий диск, игровой руль, джойстик. Получится даже подсоединить смартфон к принтеру или МФУ, чтобы распечатать снимок, сделанный на камеру гаджета.
Полного перечня смартфонов, поддерживающих функцию OTG, нет – просто потому, что наличием этого стандарта способны похвастать почти все современные гаджеты и список был бы огромен. Тем не менее, покупателю, намеревающемуся подключать к девайсу мышь или флэшку, стоит осведомиться у консультанта салона-магазина о поддержке OTG до того, как отдавать деньги – «на всякий пожарный».
Тип F
Используется в основном в Германии, Австрии, Нидерландах, Швеции, Норвегии, Финляндии, Португалии, Испании и странах Восточной Европы.
Международное обозначение CEE 7/4. Этот тип также известен под именем «Schuko». Максимальный ток – 16 А. Все вилки типа С идеально
подходят к розеткам типа F. Этот же тип используется в России (в СССР он обозначался как ГОСТ 7396), разница лишь в том, что диаметр
контактов, принятых в России, 4 мм, в то время как в Европе чаще всего используются контакты диаметром 4,8 мм. Таким образом,
российские вилки легко входят в более широкие европейские розетки. А вот штепсельные вилки электронных приборов, сделанных для Европы, в
российские розетки не влезают.
Можно ли использовать технику из России
Если вы едете как турист, то да, в 99% случаев вы можете использовать в США технику из России. Главное купить адаптер. Если же вы планируете переехать в США на длительный период времени, то все бытовые приборы лучше купить непосредственно по прибытии. В сумме может получиться дорого, но ведь всегда можно найти бюджетные модели. Еще один плюс — не придется тащить тяжелый груз из родной страны.
Однако имейте в виду, что самые дешевые адаптеры из Китая могут быть некачественными. Идеально купить устройство, которое гарантировано не спалит ваш дорогой телефон или ноутбук. Поэтому я рекомендую купить такой адаптер (доставка из России) или сопоставимый по мощности.
Тем, кто хочет использовать технику из России/Украины/Европы в США, нужно подготовиться. Например, если вас интересует зарядка ноутбука в США, то просто изучите характеристики вашего адаптера:
Так вы узнаете все требования к электросети и сможете понять, не сгорит ли техника и не испортится ли
Важно понимать, что отечественная техника в 99% случаев не сгорит при недостаточном напряжении, вот только и нормально функционировать она не будет. А вот американская техника в России наоборот, наверняка сгорит, так как американская техника, не рассчитанная на международный рынок, рассчитана на низкое напряжение
Например, феном из России вы сможете воспользоваться только на полных оборотах, при этом прибор будет дуть так, как будто он включен в самом слабом режиме. Это же касается и утюжка и прочей технике. Представьте, как если бы вашей технике подали в 2 раза меньше энергии, чем необходимо.
Что же касается мобильных телефонов, то серьезных проблем с подзарядкой не возникнет. Вот только процесс займет уйму времени, ведь заряжать устройство потребуется в несколько раз дольше, чем в России. В случае с мобильным телефоном, рекомендуем купить новое зарядное устройство. Именно от него зависит скорость зарядки, а не от вашего смартфона.
Вилки
Электрическая штепсельная вилка — незаменимый в повседневной жизни электротовар. Из-за кажущейся простоты этого устройства мы не задумываемся от том, какую роль оно играет в электропитании наших устройств, поэтому к его выбору надо подходить серьезно. Нет в наличии товара
В любой современной розетке присутствует три контакта (штифта, штыря): фаза (основной, именно по нему поступает напряжение на прибор); ноль (нейтральный, производит обратный ход энергии от прибора к источнику); заземление (защитный, выполняет дублеж нейтрального провода).
Основные параметры вилок.
Все электрические вилки, подключенные к приборам, имеют несколько важных характеристик. Особо важными при покупке являются следующие:
- Количество штифтов (зубцов) на вилке. В зависимости от страны производства электроприбора и страны его реализации вилка может иметь разное количество штифтов различной формы. Более подробно о типах вилок можно узнать в конце статьи.
- Форма. Обычно электрическая вилка имеет круглую, квадратную или плоскую форму.
- Конструкция. Вилки могут быть как литые, так и сборные, преимуществом которых является наличие возможности при необходимости сменить провод.
- Стандарт (американский 110-127 Вольт 60 Герц, европейский — 220-240 Вольт 50 Герц).
Корпус современной вилки делается из качественного ударопрочного пластика, благодаря чему существенно увеличивается срок эксплуатации электроприборов. Даже, например, подвергшись сильному воздействию огню, вилка может не утратить своих эксплуатационных свойств, кроме внешнего вида, разумеется
Кроме того любая электрическая вилка должна быть удобна в использовании: она должна иметь удобную форму для подсоединения к сети пользователем и идеально подходить к розетке.
Пожалуй, самое важное значение имеет безопасность электровилки. Производители данного вида электротоваров придают особое значение их безопасной эксплуатации и используют для этого передовые разработки и новейшие технологии
Вилка с заземлением
Примером такого устройства, которое наделено всеми вышеперечисленными особенностями, может являться вилка электрическая с заземлением. Ещё совсем недавно, во времена бывшего СССР, обычный пользователь электроприборов и понятия не имел, что такое заземление. Все потому, что в обычных домах его не было. Для того чтобы установить розетку, необходимо было просто подсоединить к контактам ДВП провода.
Сегодня практически любой электроприбор имеет вилку, на которой присутствует заземление. Но чтобы оно работало, необходимо наличие третьего провода, который отсутствует в большинстве домов старой застройки. Именно поэтому, до того как электрическая вилка, в которой присутствует заземление, будет подключена вами к какому-либо электроприбору, позаботьтесь о том, чтобы в вашей домашней сети был 3-й провод.
Теперь, убедившись в важности выбора качественной электрической вилки и разобравшись в ее параметрах, Вы можете выбрать среди широкого ассортимента наиболее подходящую для Ваших потребностей. Правильно подобранная вилка будет служить вам на протяжении долгих лет
Вилки различных типов
Тип А – это, так называемый, американский тип электрических розеток и вилок. Вилка имеет два плоских параллельных между собой контакта. Используется в большинстве стран Северной и Центральной Америки, в частности в Соединенных Штатах, Канаде, Мексике, Венесуэле и Гватемале, еще и в Японии. А так же в странах, где напряжение в сети составляет 110 Вольт.
Тип B – аналогичный разъем типа A, но уже с дополнительным круглым контактом заземления. Используется в быту в тех же регионах мира, что вилки и розетки типа А.
Тип C – это наш родной европейский тип розетки и вилки. На вилке имеется два круглых параллельных друг другу контакта. В её конструкции отсутствует третий заземляющий контакт. Это самый популярный в европейских странах тип электрических вилок и розеток, кроме Соединенного Королевства Великобритании, Ирландии, Мальты и Кипра. Используется в быту, где напряжение сети составляет 220 Вольт.
Тип D – это старый британский тип с тремя круглыми контактами, установленными в форме треугольника. При этом один из контактов толще двух других. Данный тип розеток и вилок используется для максимального значения тока в электросетях таких стран, как Индия, Непал, Намибия и на острове Шри-Ланка.
Какие лучше
Разъемы для коаксиального кабеля соединяются тремя способами:
- обжимным;
- накруткой;
- компрессионным.
Коннекторы
обжимного типа состоят из двух цилиндров. При установке, коаксиальный кабель
обжимается со всех сторон. В некачественных представителях данного вида
повреждается корпус, что влияет на характеристики соединений.
У накрутных
в составе корпус с внутренней резьбой и гайка. Их недостатки:
- хрупкость;
- оплетка скручивается при установке разъема на кабель.
Компрессионные
обладают наилучшими характеристиками, но и являются самыми дорогими.
Сейчас чаще
всего используют F-коннектор и подходит он как при цифровом телевизионном
сигнале, так и в случае со спутниковой антенной
Выпускается в четырех разных
диаметрах, поэтому стоит обратить на это внимание при покупке и последующей
установке
Чем отличаются розетки в России и Китае
В России распространены два немного разных типа розеток.
Тип C – европейская розетка с двумя круглыми параллельными контактами без третьего контакта заземления. Одни из самых распространенных розеток в Европе.
Тип F – второй по популярности европейский стандарт. Круглые параллельные контакты совпадают с типом С, но при этом используются два металлических зажима с двух сторон вилки для заземления.

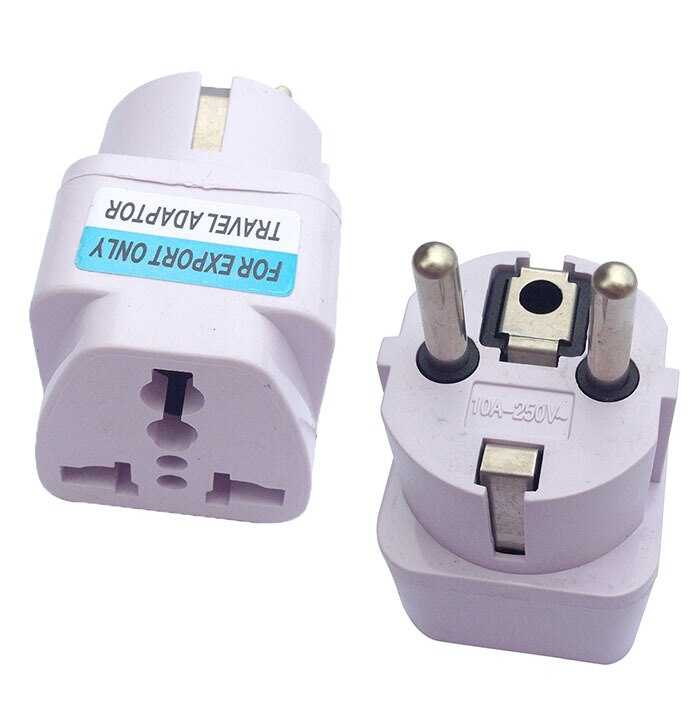

Полезный переходник для подключения китайских устройств в европейские розетки
Именно такие розетки мы устанавливаем чаще всего. Помимо наличия возможности заземлить розетку (этого практически никто не делает) такой тип подключения отличается глубиной вилки.
Вилку типа F можно запросто подключить к розетке типа С, но не наоборот.
Бесполезный переходник для подключения китайских устройств в европейские розетки

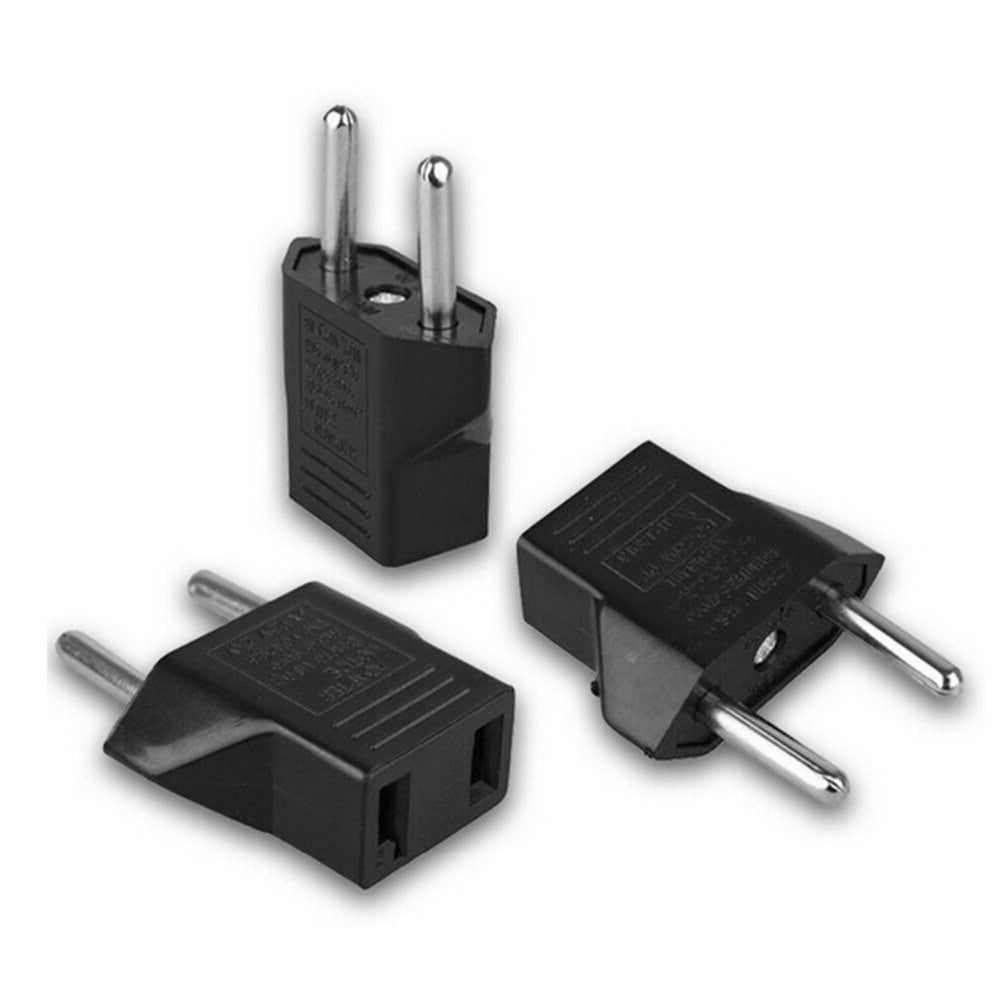

Китайцы к своим гаджетам, отправляемым в Европу, чаще всего кладут переходники именно для типа С, которые банально не достают по глубине при подключении в розетки типа F.
В Китае используется два типа вилок/розеток. И они никак с нашими не совместимы.
Умные гаджеты Xiaomi: слева вилка типа I на 10А, справа вилка типа I на 16А
Самый распространенный — тип I с парой плоских контактов, которые располагаются под углом друг к другу и отдельным контактом для заземления. В простых зарядках и устройствах слабой мощности заземляющего контакта может не быть.
Второй тип тоже относят к типу I, но он рассчитан на более мощные устройства (16А и 250В).
Контакты таких розеток расположены немного шире и на большем расстоянии друг от друга. Штыри на вилках более массивные и на несколько миллиметров больше обычных.
Так, вилку на 16А невозможно использовать с розеткой на 10А, в то же время вилка 10А помещается в 16А розетку.
В большинстве случае такой переходник не помещается в розетку, а купленный на замену глубокий для розеток типа F сильно увеличивает габариты устройства, делая невозможным установку, например, за шкафом или другой мебелью.
Что с этим всем делать?
Не претендуем на истину в последней инстанции, но вот как поступаем мы. Дабы минимизировать количество различных переходников и зарядок, был приобретен такой девайс:
Да, это удлинитель, но не совсем обычный. Итак, что мы тут имеем?
- Две универсальные розетки;
- Три USB-порта по 5В и 1A;
- Вилка (штекер) удлинителя – Тип A.
Какие преимущества даёт такой девайс в поездках? Попробую перечислить всё по порядку:
Во-первых, в такой удлинитель можно подключить приборы с любым типом вилки, кроме уж совсем экзотических. Если вы много путешествуете, то у вас могут накопиться устройства с различными вилками, например, как у нас, и вам не нужно будет для них покупать переходники;
Во-вторых, три USB-порта позволят вам одновременно заряжать три гаджета, не используя их зарядки. Если зарядка уж совсем не стандартная, например с вилкой типа G, то можно её смело выкинуть, зачем таскать такую бандуру?;
В-третьих, USB-порты уменьшают габариты самого удлинителя, если бы их не было, то пришлось бы покупать удлинитель с пятью розетками, что бы подключить столько же устройств;
В-четвертых, вилка типа А на самом удлинителе, позволит вам без труда купить переходник (при необходимости) везде где угодно, так как такие переходники очень распространены;
Из списка видно, что устройство очень полезное, но, я думаю, что фотография ниже докажет всю его “мощь” .
Одновременная зарядка двух телефонов, планшета, внешнего аккумулятора и аккумулятора для фотоаппарата, и всё это в компактном и легком корпусе, не об этом ли мечтает каждый путешественник . А какими подобными устройствами в путешествиях пользуетесь вы?
Электрические розетки
Способов подключения к электрической сети, разных видов вилок и розеток существует великое множество и для туриста (вкупе с разным напряжением и частотой) такое разнообразие превращается в серьезную проблему.
Из множества соединений выделяют 13 наиболее часто используемых типов розеток, обозначаемых латинскими буквами от A до M:
| Тип A, американская розетка без заземления | Два вертикальных плоских штырька | США, Япония | |
| Тип B, американская розетка с заземлением | От типа A отличается наличием центрального D-образного заземляющего штыря | США, Канада, Центральная Америка | |
| Тип C, Europlug, евророзетка, европейская розетка без заземления | Два круглых штырька | Европа | |
| Тип D | Два тонких и один толстый круглые штырьки | еще остались в Британии | |
| Тип E, французская розетка | Два круглых штырька на вилке и один в розетке | Франция | |
| Тип F, Schuko, европейская розетка с заземлением | Два круглых штырька, как у типа C, контактные пластины для заземления | Европа | |

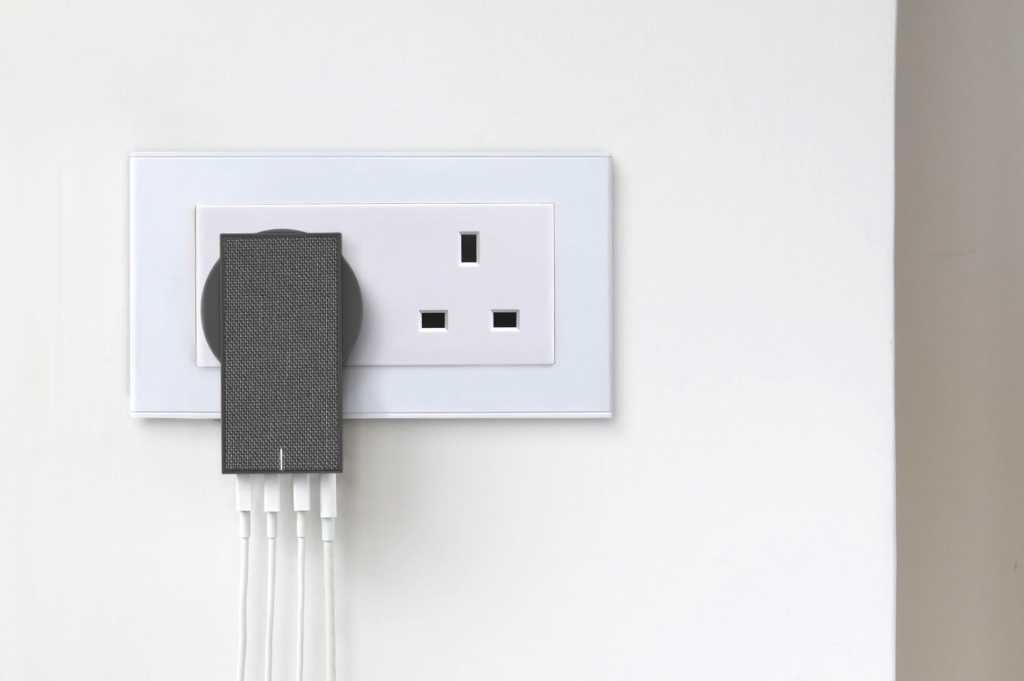

| Тип G, английская (британская) розетка | Два прямоугольных горизонтальных и один вертикальный штырек | Великобритания, Малайзия, Сингапур | |

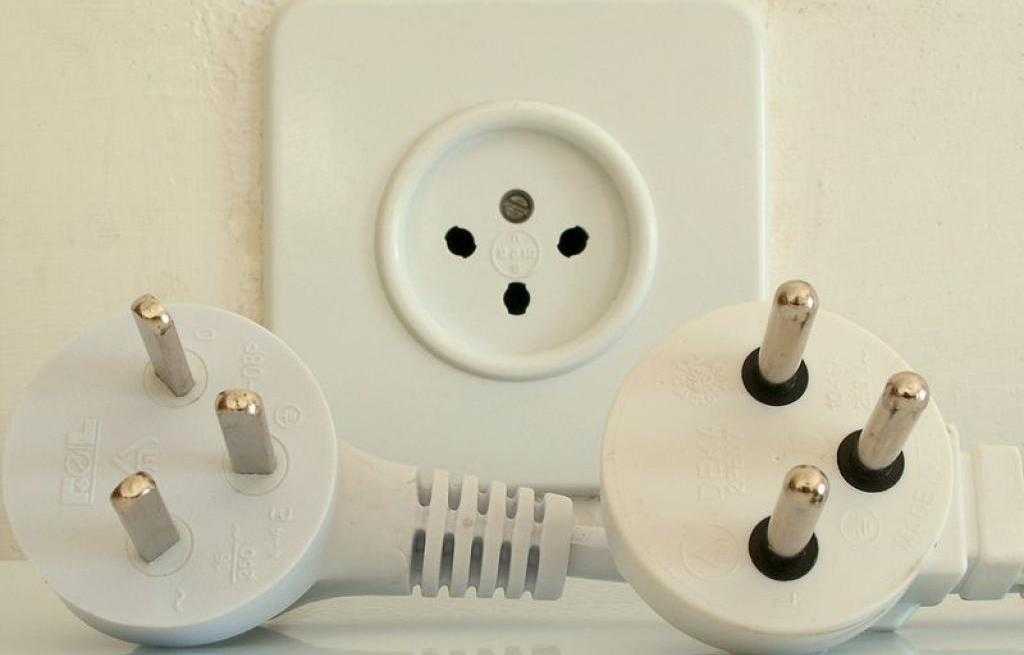

| Тип H, израильская розетка | Три плоских (старый вариант) под углом, либо круглых штырька | Израиль | |
| Тип I, австралийская розетка | Три плоских штырька под углом | Австралия, Новая Зеландия | |
| Тип J, швейцарская розетка | Два круглых штырька как у типа C, центральный штырек отличается расположением от типа F. Особая форма вилки. | Швейцария | |
| Тип K, датская розетка | Подобна французскому типу E, но центральный D-образный заземляющий штырек перенесен на вилку | Дания | |
| Тип L, итальянская розетка | Три круглых штырька в ряд | Италия | |
| Тип M | Похожа на британский тип D, но с более толстыми штырьками | ЮАР |
Для подключения электрических приборов к сетям с розетками неподходящего формата применяют различные переходники и адаптеры. Существуют универсальные розетки, позволяющие подключать приборы с вилками сразу нескольких типов.
Источник
Что означают термины AU, US, UK и EU Plug? Отличие штекеров
Главная » Инструкции
Несмотря, что основные термины переводятся на русский язык, отдельные выражения непонятны покупателям. Например, некоторые заказчики задаются вопросом — что означает надпись AU и EU Plug в описании электроприборов? Данный термин обозначает разновидности розеток, использующихся в различных государствах мира. Давайте разберемся, какими особенностями они обладают.
Чем отличаются разъемы AU, US, UK и EU Plug

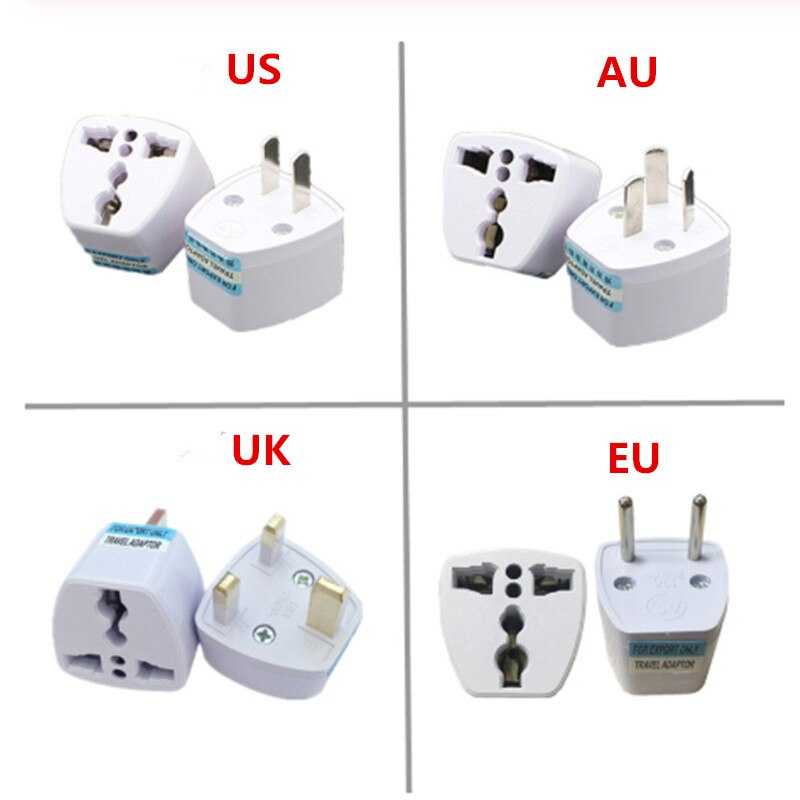

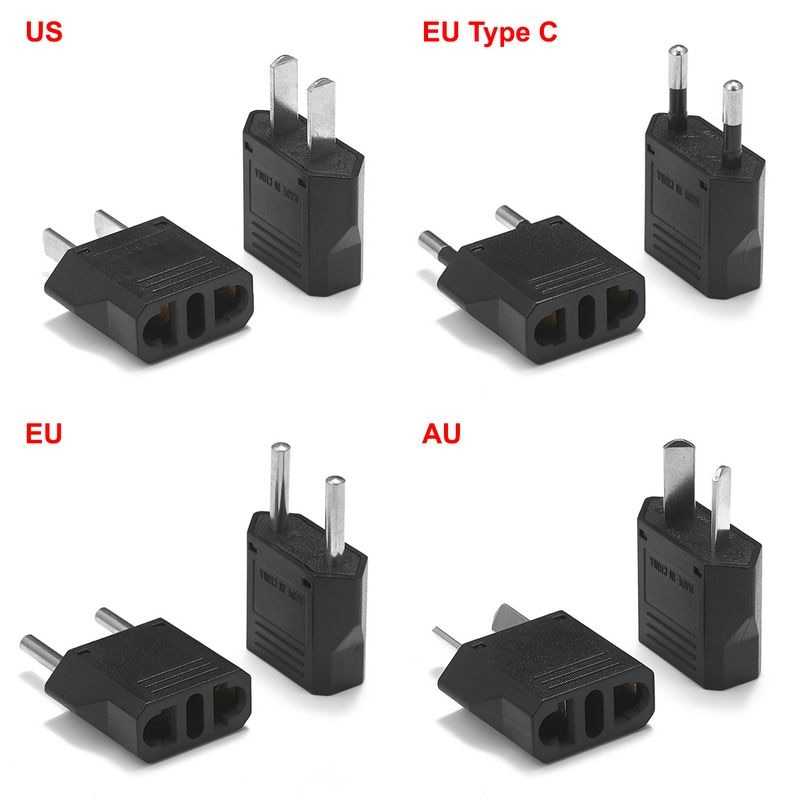

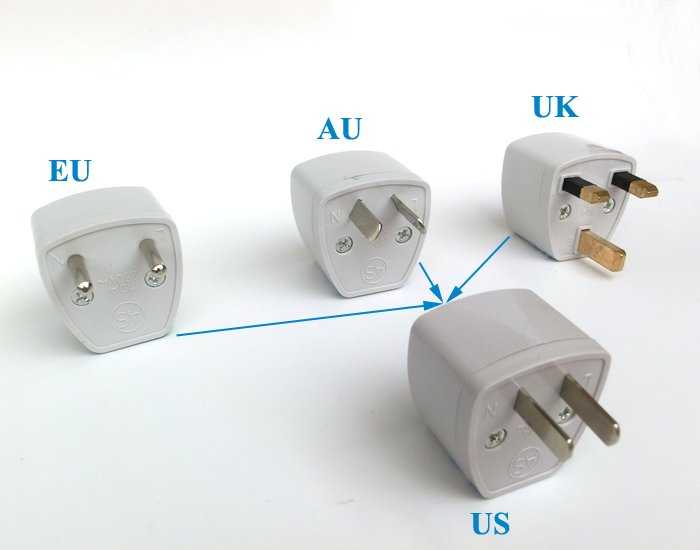

Сегодня выделяют четыре основных видов штекеров, получивших распространение в западных и азиатских странах:
- AU Plug — обладает двумя плоскими штырями. Электрические контакты расположены горизонтально с небольшим наклоном. Приборы с подобным штекером работают под напряжением 220-240 вольт. Фактически, пользоваться такими техническими устройствами могут жители России, главное — наличие соответствующей розетки.
- US Plug — американская разновидность вилки. Обладает двумя плоскими штырями, расположенными вертикально. Наклон между электрическими контактами отсутствует. Зачастую используется в США. Нередко можно встретить подобные электрические розетки в Японии и Корее. Электроприборы рассчитаны на напряжение 100-127 вольт.
- UK Plug (иногда используется обозначение G) — британская вилка, обладающая тремя плоскими штырями. Два электрических контакта расположены горизонтально, 1 — вертикально. Электрические устройства, оснащенные подобными вилками, работают под стандартным напряжением 220-240 вольт.
- EU Plug — европейская разновидность вилки. Она оснащена двумя вертикальными круглыми штырями. Эксплуатация таких приборов в государствах постсоветского пространства не требует использования специальных переходников. Техника работает под напряжением 220-240 вольт.
Совершая покупку электронной техники с европейской разновидностью вилки (EU Plug), необходимо учитывать наличие дополнительного заземления. Таким образом, эксплуатация электроприбора будет намного безопаснее. Чтобы узнать вид штекера, загляните в описание товара. Если найти интересующую информацию не удалось — прочитайте пользовательские отзывы. Обычно они содержат полезные подробности о товаре.
Как найти подходящую электронику на Джум
Китайская торговая площадка нередко проводит крупные распродажи, позволяющие покупателям существенно экономить. Иногда размер скидок достигает 90%. Можно практически бесплатно получить различные аксессуары для электронной техники. Например — зарядные устройства, адаптеры, накопители энергии. Перед оплатой товара обязательно прочитайте описание изделия и технические характеристики.
Обычно описание содержит максимальное напряжение, под которым работает электрический прибор. Также указывается разновидность вилки (AU или EU Plug). Мы подробно рассмотрели значения указанных терминов выше. Учитывая данную особенность, каждый покупатель сможет обезопаситься от непредвиденных финансовых расходов на покупку специализированного переходника.
Рейтинг
( 4 оценки, среднее 3.25 из 5 )
Как переделать китайскую вилку
Сложнее всего будет раздобыть специальную заготовку для переделки. Её необходимо распечатать на 3D-принтере. Это не займет много времени и потребует минимум материалов.
Если собственным печатающим устройством вы еще не обзавелись, то просмотрите местные доски объявлений. В каждом городе есть энтузиасты, которые печатают модели на заказ по более-менее приемлемым ценам.
За один переходник могут запросить вплоть до 100 руб., если заказать несколько, то цена снизится до 40-60 руб. за штуку. Заказывайте побольше, лишними не будут.
1. Для начала нужно подготовить гаджет.

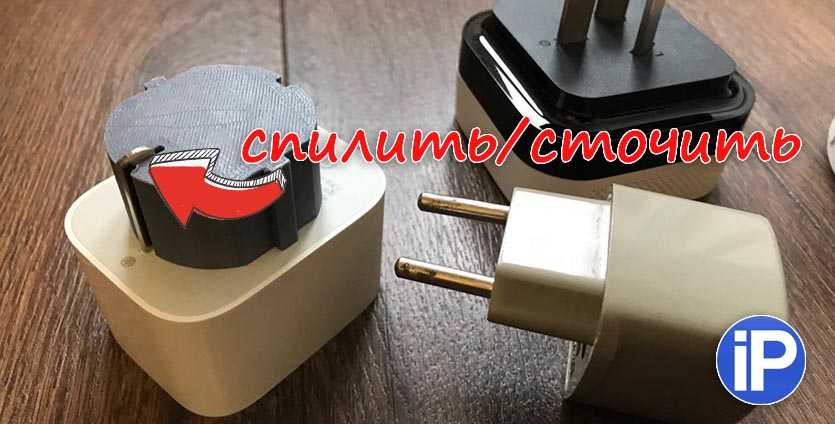

На родной китайской вилке придется сточить или спилить 5 мм от заземляющего контакта, чтобы он стал вровень или короче двух других контактов.
2. Контакты для подключения следует хорошенько зачистить и облудить.

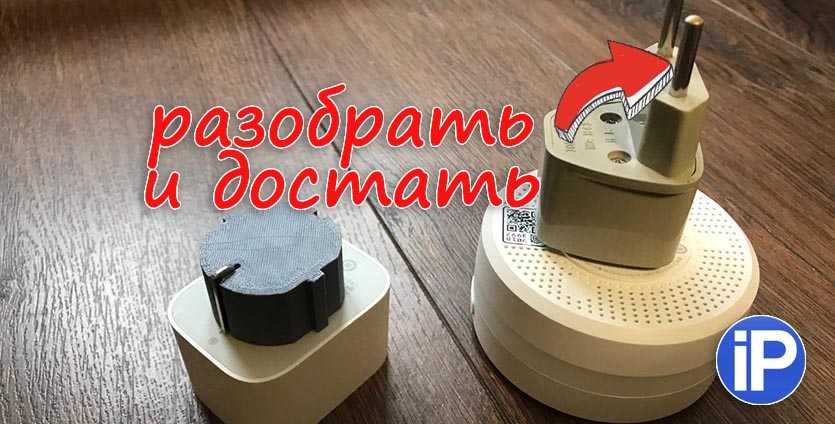

3. Теперь разбираем переходник, из которого нам понадобятся лишь штырьки вилки.
4. Для лучшего контакта круглую основу штырьков в месте спаивания лучше сточить.
5. Примеряем распечатанный переходник к гаджету и размечаем необходимое место спайки, чтобы штырьки находились на уровне обычной вилки.

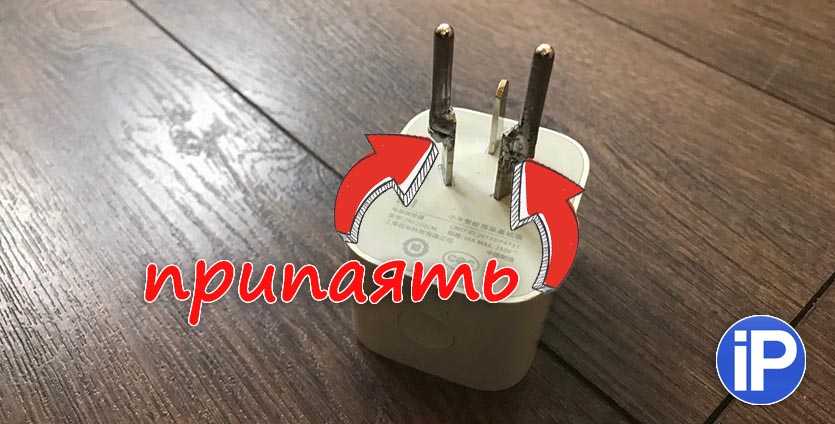

6. Припаиваем штырьки к контактам устройства и убеждаемся, что они подходят к розетке.

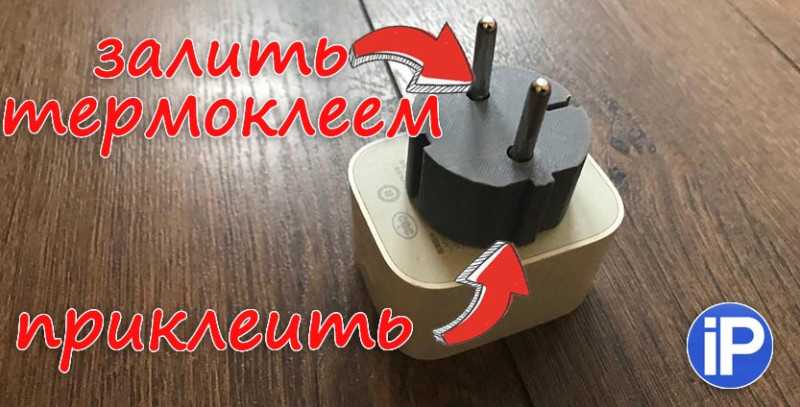

7. Устанавливаем распечатанную заготовку на корпус, а пустоты вокруг контактов заполняем термоклеем.
Как видите, работы максимум на 30-40 минут, а в результате мы получаем полностью готовый переходник для работы с российскими розетками.
Он не будет торчать из стены и постоянно вываливаться, как типичный «покупной».
Итоговый результат
Извините, но у нас всё работает без напильника. – Yota 💙
Аналогичным образом можно переделать китайские зарядки и блоки питания без контакта заземления. Для этого используйте вот такую 3D-модель.
Говорите, танцы с бубном? Купить и терпеть переходник проще? Конечно.
Но какое в этом удовольствие? 😉
(1.77 из 5, оценили: 78)
Почему в разных странах разные розетки
Множество пользователей ругают Apple за отсутствие логики в разъемах и требует прийти к единому стандарту в качестве USB-C. Эта проблема меркнет, когда речь заходит об электрических розетках
Вы обращали внимание, что различные страны используют более 14 стандартов розеток? Попробуем разобраться в этом моменте
Даже несмотря на то, что в странах Евросоюза смогли прийти к единой валюте, стандартизировать электрические розетки до сих пор не удается. Поэтому, отправляясь в путешествие, нужно уточнять какой тип розеток в ходу и заботится о необходимом адаптере заранее или искать его на месте. Так в чем же причина такого многообразия? Так исторически сложилось.
В эпоху зарождения электрификации разные страны использовали, на их взгляд, наиболее оптимальные варианты вилок и розеток. Национальные компании подстраивались под эти стандарты, а разработки других стран по-просту игнорировались. Помимо такого халатного отношения к стандартизации процесса электрификации, на разработку розеток влияла доступность материалов. Например, во время второй мировой войны в Великобритании разработали трехконтактную вилку с коротким плавким переходником из меди. Такая конструкция позволяла сэкономить запасы металла для военных нужд.
По одной из классификаций, насчитывается 12 различных типов розеток, другая классификация заявляет о 15. Некоторые типы розеток совместимы с другими. Разные конструкции вилок и розеток — это еще полбеды. В разных частях света напряжение и частота могу различаться.
Напряжение 100-127В с частотой 60 Гц используют США, Канада, Япония, Мексика, Куба, Ямайка, частично Бразилия и другие страны. Напряжение 220–240В с частотой 50 Гц используется в большинстве других стран. Такое ощущение, что некоторые страны стараются как можно дальше уйти от стандартизации. Например, в большинстве регионов Бразилии используется 127В, а на севере страны встречается 220В. В Японии напряжение везде одинаковое — 110В, а частота может быть разная. Причина этому довольно простая, изначально в Токио использовались немецкие генераторы с частотой 50 Гц, а после этого в Осаке начали использовать генераторы американского производства с частотой 60 Гц.
Вероятно, когда-нибудь страны придут к единому стандарту, но до этого момента нужно стандартизировать напряжение и частоту, а это упирается в огромные финансово-экономические затраты на переоборудование и переоснащение электростанций.
Типы А и В — американская розетка
Тип B отличается от A наличием третьего отверстия, которое предназначено для заземляющего контакта. Эти типы розеток были разработаны в США и получили распространение на территории северной, центральной и частично Южной Америки, а также в Японии и некоторых других странах.
Типы С и F — европейская розетка
Как и в случае с американской розеткой, эти два типа различаются между собой наличием заземления. С и F используются в России и странах СНГ, Алжире, Египте и на территории некоторых стран Евросоюза.
Тип G — британская розетка
На территории Великобритании получила распространение розетка с тремя плоскими отверстиями. Также этот используется на Кипре, Мальте, в Сингапуре и других странах, испытавших на себе влияние британской колонизации.
Тип I — австралийская розетка
Ближайший родственник британского разъема. Помимо Австралии, этот тип розетки можно встретить в Новой Зеландии, на Фиджи, островах Кука, Новой Гвинее, Самоа и иногда в Китае, где также распространены типы А и С.
Тип H — израильская розетка
Этот тип используется только на территории Израиля и Палестины. Конструкция розетки подразумевает работу с двумя типами вилок, с круглыми и плоскими штырями. Вилки с плоскими штырями зачастую встречаются у старой техники.
Тип K — датская розетка
Претендент на звание самой дружелюбной розетки, её конструкция со стороны напоминает смайлик эмоджи с улыбкой. Тип К, помимо Дании и Гренландии встречается в Бангладеше и на Мальдивах.
На самом деле, можно не забивать голову возможными вариантами розеток перед путешествием. Для того, чтобы избежать головной боли в вопросе подзарядки гаджетов нужно всего лишь один раз обзавестись умным гаджетом. Универсальный трэвел-адаптер Skross или Travel Blue Sliding Adaptor решит проблему с многообразием розеток.
Источник
