Советы и техника безопасности
При изготовлении такого точного оборудования, как СВЧ-антенна, рекомендуется принять к сведению несколько советов:
- Совет 1. При работе с медной проволокой, при создании загибов, нужно оперировать не внешней, а внутренней величиной длины ребра биквадрата описываемого в этой статье, — Lвн = 30,5 – 3,6 = 26,9 (мм). При допуске в 0,5 мм это значение можно округлить до 27 мм. Также для обеспечения поверки лучше создать чертеж-шаблон в апример, для устройства, реальном масштабе, нарисованным линиями толщиной 1,8 мм, после чего, прикладывая к нему будущую антенну, сверять точность изготовления.
- Совет 2. Если проволока изначально имеет мелкие изгибы (волны), не надо пытаться ее выправить при помощи пассатижей, это не приведет к требуемому результату. Вместо этого нужно найти деревянный брусок, зафиксировать его на столе (струбцина, саморезы и т. д.). Надеть тканевые перчатки и, отступив от края проволоки 30 – 40 см, надежно ухватить ее. Конец нужно взять пассатижами, далее от начала и до места захвата, перегибая проволоку через край бруса, несколько раз с усилием выполнить протяжку (в одну сторону). При таком методе все мелкие неровности будут стопроцентно устранены. Если длины выровненного участка недостаточно, нужно повторить процедуру от конца выровненного участка и выше, но уже проложив между губками пассатижей кусочки оргалита, чтобы не царапать медь.
- Совет 3. В том случае когда используется оцинкованная сталь, пайку элементов нужно производить при помощи паяльной кислоты. Если в качестве материала был выбран алюминий, соединения выполняются посредством заклепок или резьбы (болты и гайки), пайка этого металла в домашних условиях без специализированного оборудования невозможна.
- Техника безопасности при проведении монтажных и паяльных работ. В первую очередь следует помнить, что при работе с металлами нужно использовать защитные очки. Если планируется применение станков с вращающимися элементами (наждачный круг), категорически запрещено использование перчаток. Рукава должны быть не длиннее, чем до локтя, а волосы убраны при помощи резинки или в берет. Вторым важным правилом является соблюдение норм при выполнении пайки. Помещение, где проводятся работы, должно хорошо проветриваться. Использование защитных очков обязательно. При воздействии высоких температур на канифоль, флюс или кислоту образуются пары, которые могут попадать в легкие, поэтому желательно применять плотно прилегающий респиратор с угольными фильтрами.
Изготовление излучателя основного элемента wifi-антенны
По своей сути излучатель является внешним адаптером приемника или передатчика, находящегося внутри того или иного гаджета. Такой излучатель является сердцем всей системы передачи данных и от того как он качественно и точно собран, будет зависеть и качество соединения гаджета с интернетом. Существуют два стандарта передачи информации по вай-фай соединению. Это частоты 2,4 и 5 ГГц. Соответственно подбирая излучатели под эти частоты необходимо точно изготовить все геометрические размеры. Стоит помнить, что излучатели на частоте 2,4 ГГц способны передавать информацию на более далекие расстояния, так как скорость их затухания меньше. А вот более высокочастотные излучатели 5 ГГц диапазона, хотя имеют и меньшую дальность действия способны передавать больший объем информации. Поэтому выбирая частоту передачи необходимо оценить особенности собственного канала передачи данных. Теперь давайте рассмотрим наиболее распространенные формы излучателей применяемые в самодельных антеннах.
Двойной биквадрат наиболее распространенная форма излучателя
Устройство построенное по такой схеме может обеспечить сверхдальняя прием вай-фай сигнала на расстоянии прямой видимости . Коэффициент усиления такой антенны может превышать 12 Дб. Как изготовить такой излучатель? Чаще всего его изготавливают из медной одножильной проволоки. Если рассчитывать излучать на частоту 2,4 ГГц, то толщина такой жилы должна составлять 1,8 мм в диаметре. А это как раз толщина провода сечением 2,5 квадрата. Предварительно очистив провод от изоляции необходимо его качественно выровнять. Затем начинаем выгибать из нее восьмерку, которая состоит из двух прямоугольных квадратов. Причем внутреннее расстояние между гранями этих квадратов должно составлять 29мм а внешнее 30,5. Очень удобно изгибы делать с помощью утконосов. Далее две ближайшие точки на разных сторонах этой восьмерки залуживаем оловом, так как это места пайки будущего кабеля соединения антенны.

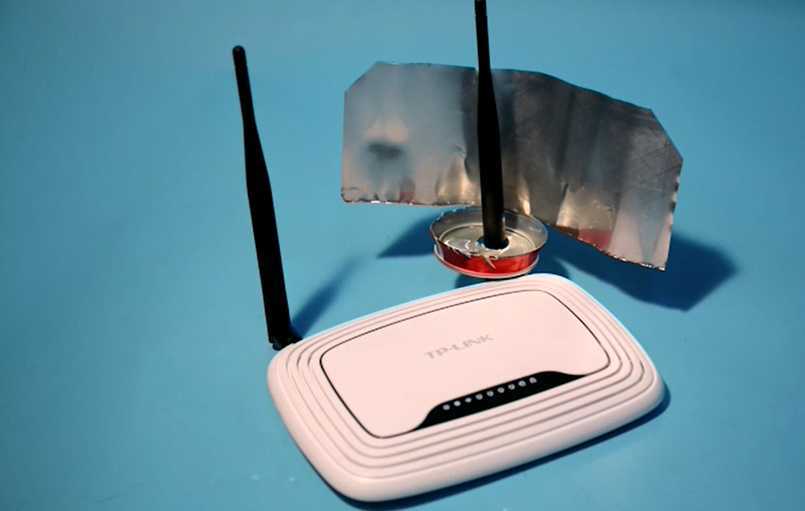

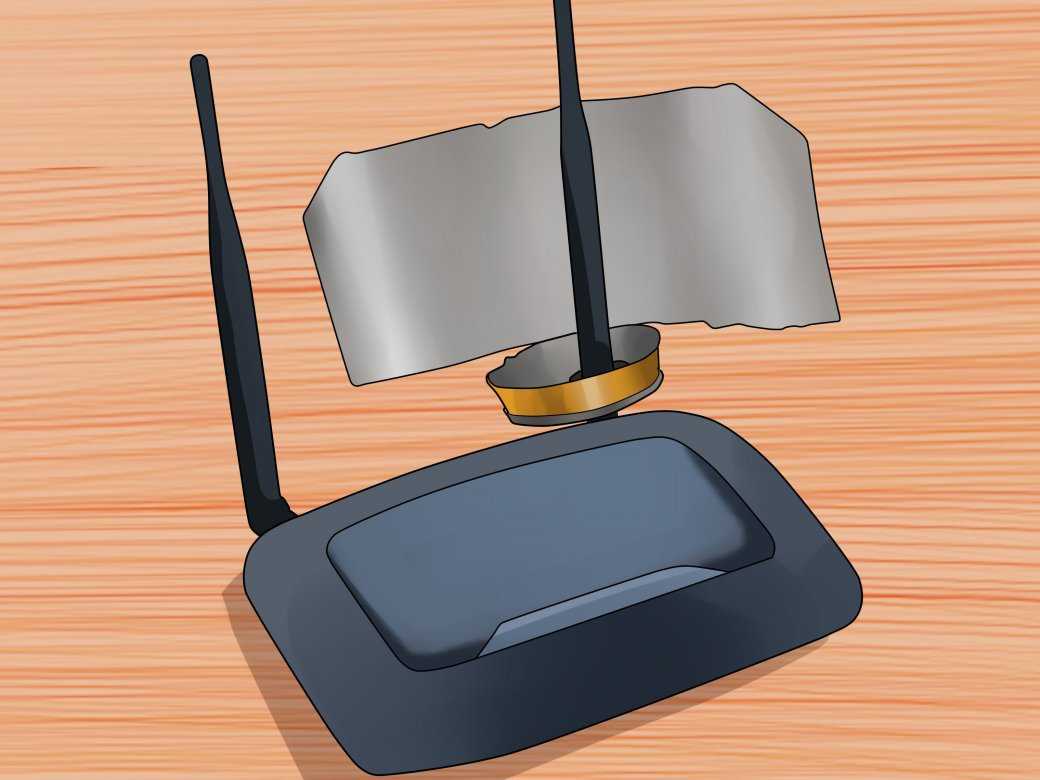

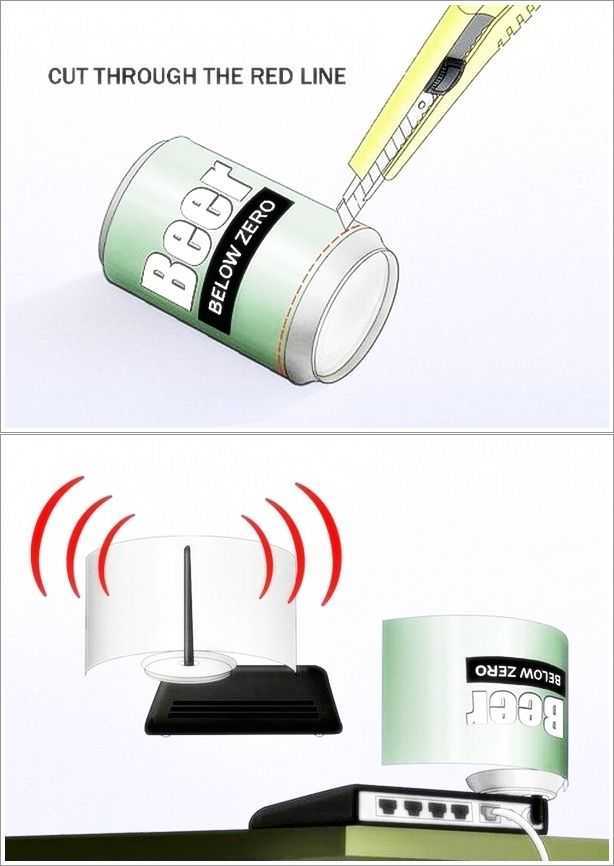

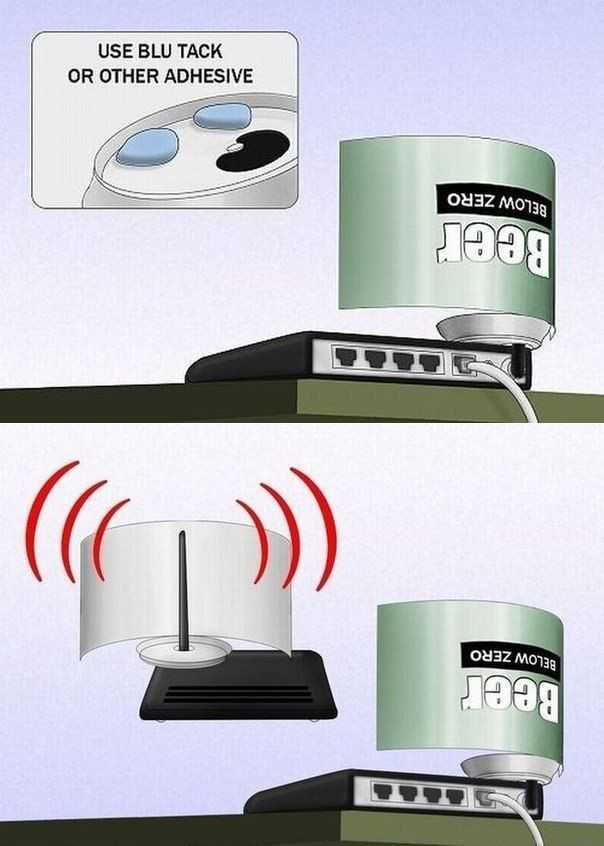

Алюминиевые банки самый дешевый излучатель для вай-фай антенны
Конечно, антенна построенная по такому принципу не является самой дальнобойной, но тем не менее от 4 до 6 Дб усиления она обеспечит. Изготовить ее достаточно просто. Необходимо подобрать качественный материал, желательно алюминий, так как жестяная банка со временем проржавеет и ее качества, как антенны, ухудшаться. Но перед тем как начать изготовление необходимо вычислить два размера. Это размер, где будет прорезаться банка и в нее вставляться излучатель, он составляет четверть длины волны от дна банки. И длину самой банки она должна составлять три четверти или пять четвертых длины волны. В этом случае сигнал на краю банки будет максимальным. Если в разрез банки вставить 3g модем, то это будет самый простой передатчик направленного действия. При этом даже нет необходимости заботится о подключении такой антенны к гаджету, так как модем уже имеет usb разъем
Единственное о чем важно побеспокоиться так это о том как качественно сделать разрез в банке, чтобы не повредить сам модем

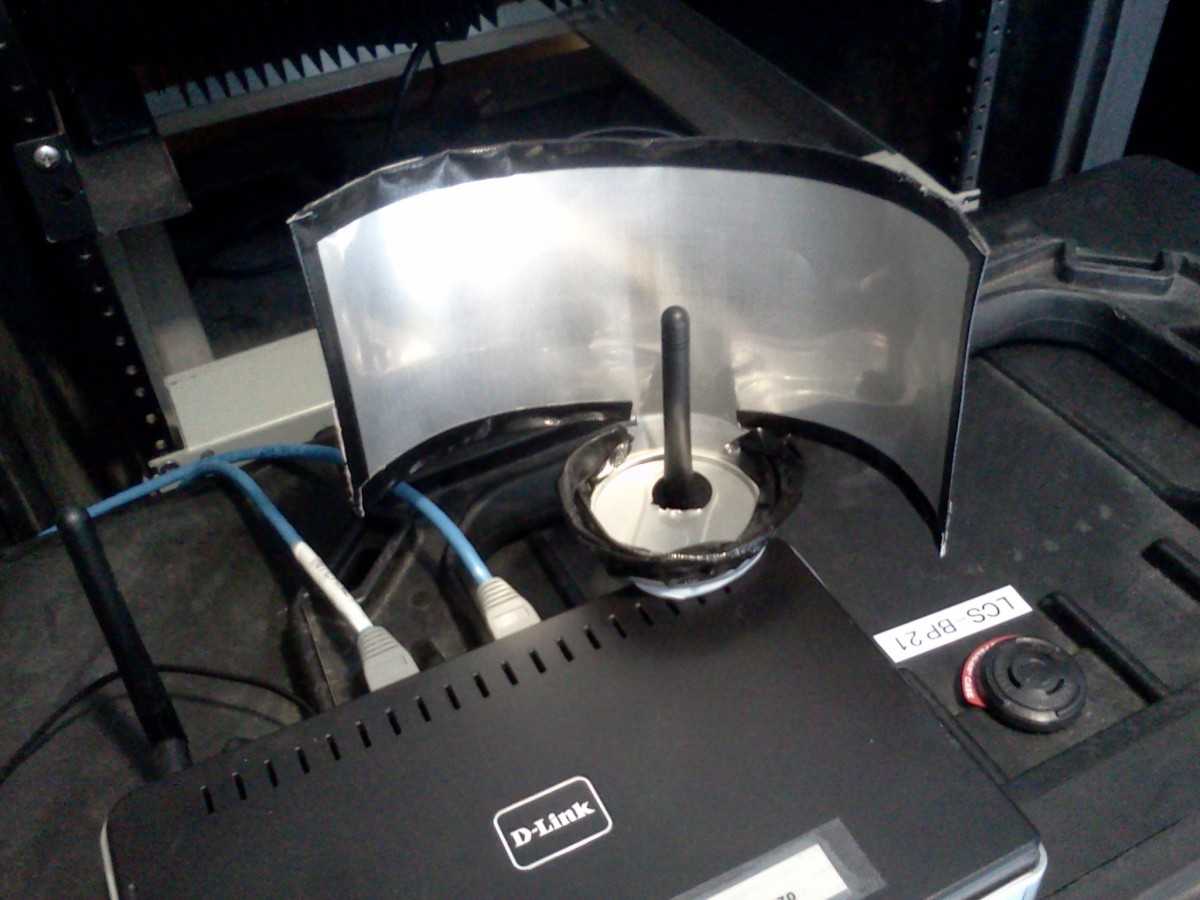

Мощная антенна из листовой жести
Иногда такую антенну еще называют FA-20. Она достаточно громоздкая, но может обеспечить уверенный прием сигнала на расстоянии до нескольких километров. Эту самодельную антенну дальнего действия лучше всего изготовить из тонкого медного листа. Но так как это удовольствие достаточно дорогое вполне подойдет и листовая жесть. Необходимо вырезать квадраты размером по 54 мм, их в нашем случае понадобиться восемь штук. С помощью полосы шириной в 6 мм из этой же жести соединяем эти квадраты в единую схему. Спаивать лучше всего паяльником мощностью 100вт. Рефлектор изготавливаем из этой же жести в виде короба размером 450*180*20. Излучатель крепим к коробу на стойках с зазором 20мм. Остается только кабелем подключить готовую антенну к роутеру. Давайте рассмотрим как это сделать.
Сравнительная таблица рейтинга

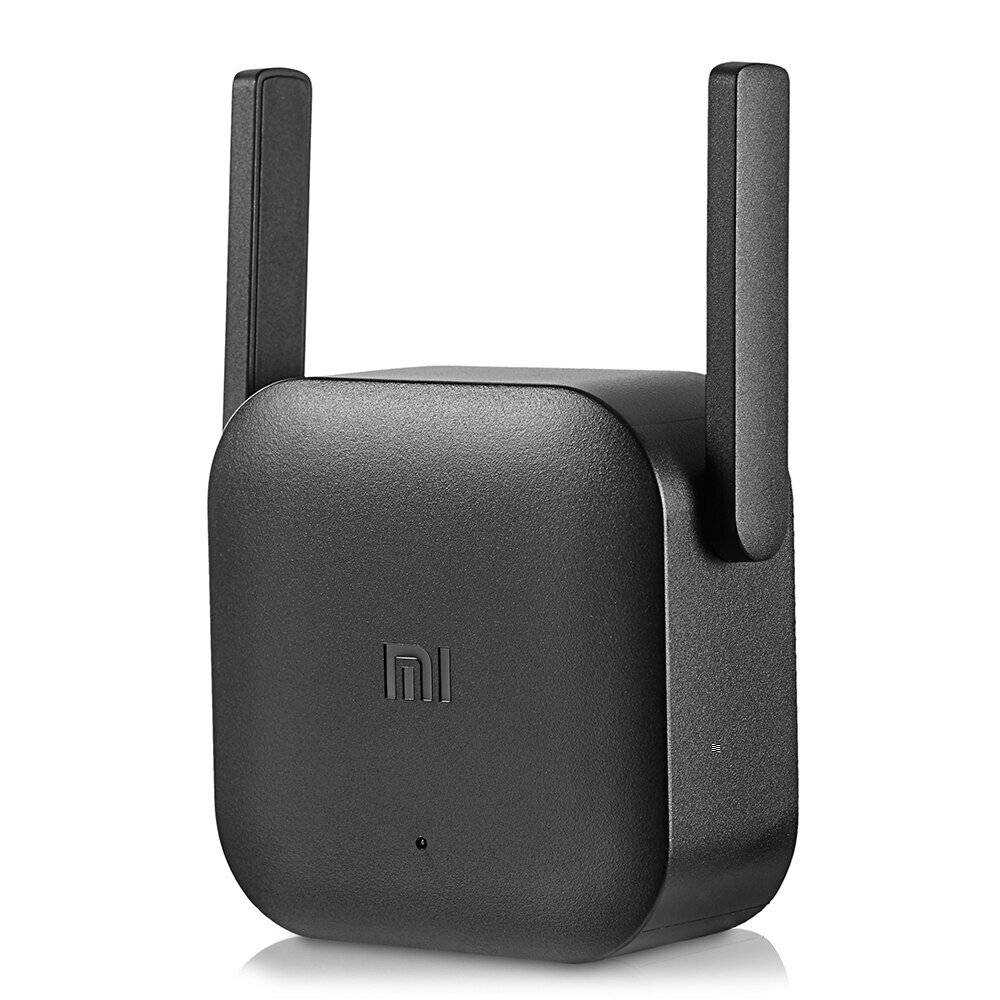

3-е место: Xiaomi Mi Wi-Fi Amplifier PRO
Бюджетный усилитель Wi Fi Xiaomi Mi Wi-Fi Amplifier PRO
Xiaomi Mi Wi-Fi Amplifier PRO – недорогой ретранслятор сигнала Wi-Fi, подключаемый напрямую к розетке 220 В. Компактный девайс является прекрасным решением для расширения зоны покрытия беспроводной сети в большой квартире или доме.
Он совместим практически с любой точкой доступа. Передача данных поддерживается в частотном диапазоне в пределах 2,4-2,4835 ГГц. Предельная скорость передачи данных — 300 Мбит/с. Настраивается устройство через web-интерфейс. В конструкции предусмотрен передатчик с показателем выходной мощности 20 dbm.
Характеристики:
- Цена — 742 — 1860 руб.;
- Оценка пользователей — 4,5;
- Стандарт Wi-Fi — 802.11 b/a/g/n;
- Частота — 2,4 ГГц;
- Предельная скорость — 300 Мбит/с;
- Число антенн — 2, несъемные.
Достоинства:
- Дешевый;
- Хорошо справляется с поставленными задачами;
- Неплохая площадь покрытия;
- На лицевой панели светодиод индикации состояния;
- Качественная сборка;
- Компактный;
- Интуитивно понятная настройка;
- Приятный внешний вид.
Недостатки:
- Режет скорость;
- В некоторых модификациях отсутствует переходник для вилки в комплектации.

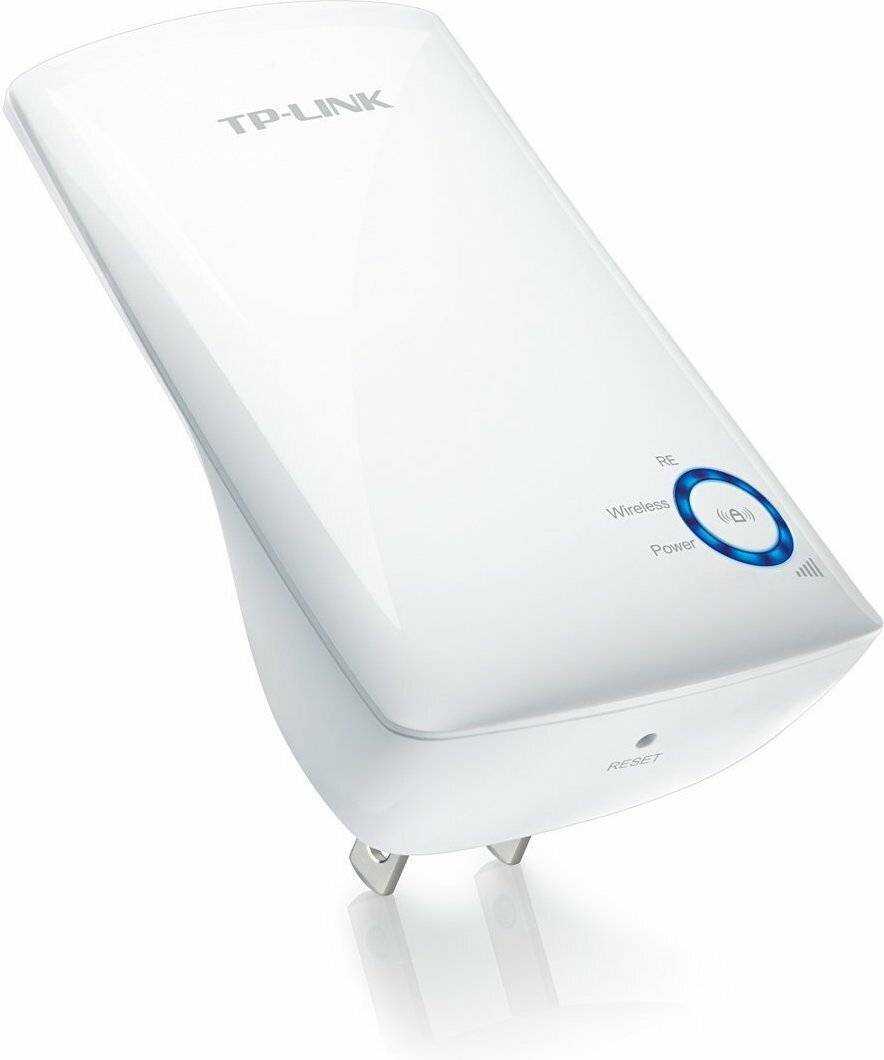

2-е место: TP-LINK TL-WA854RE
Бюджетный wi-fi репитер TP-LINK TL-WA854RE
TP-LINK TL-WA854RE — компактный усилитель беспроводного сигнала wi-fi. Модель подключается к электрической розетке. Настройка аппарата занимает всего несколько минут. Использование оборудования позволяет расширить зону покрытия сети.
Работает в частотном диапазоне 2,4 ГГц. Предусмотрена защита соединения при помощи протоколов WPA, WPA2 и WEP. Конструкцией девайсов предусмотрено две встроенных антенны. Мощность передатчика составляет 15 дбм.
Характеристики:
- Цена — 850 — 2110 руб.;
- Оценка пользователей — 4,9;
- Стандарт Wi-Fi — 802.11 b/a/g/n;
- Частота — 2,4 ГГц;
- Предельная скорость — 300 Мбит с;
- Число антенн — 2, внутренние.
Достоинства:
- Невысокая стоимость;
- Приятный внешний вид;
- Компактные габариты;
- Простая система настройки.
Недостатки:
Режет скорость интернет-соединения.

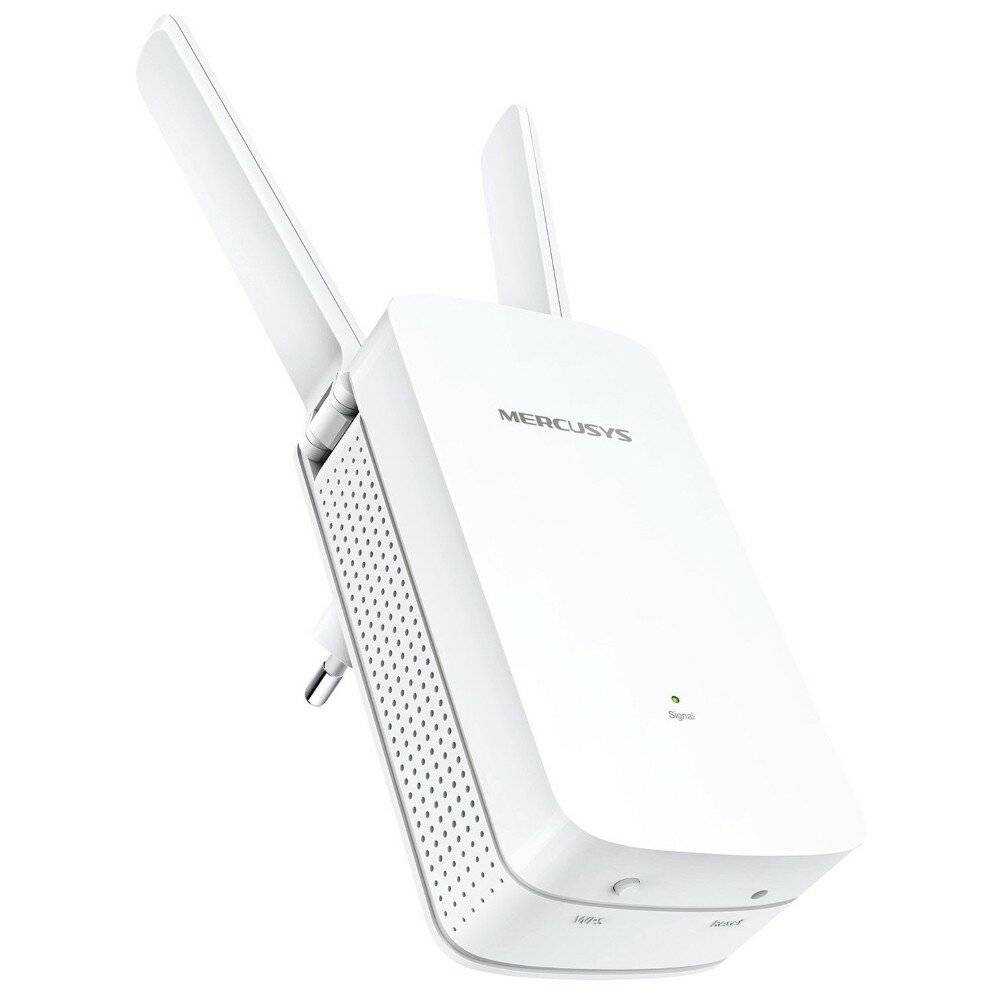

1-е место: Mercusys MW300RE V1
Усилитель сигнала Wi Fi Mercusys MW300RE V1
Mercusys MW300RE V1 — усилитель беспроводного сигнала, оснащенный двумя внешними антеннами и поддерживающий технологию Mu-MIMO. Работает девайс на частоте 2,4 ГГц, максимальная скорость соединения составляет 300 Мбит/с.
В конструкции установлен передатчик мощностью 20 dBm. Для защиты используются технологии шифрования WPS, WPA, WPA-PSK, WPA2, WPA2-PSK.
Характеристики:
- Цена — 920-1380 руб.;
- Оценка пользователей — 4,3;
- Стандарт Wi-Fi — 802.11 b/a/g/n;
- Частота — 2,4 ГГц;
- Предельная скорость — 300 Мбит/с
- Число антенн — 2, внешние.
Достоинства:
- Стильный дизайн;
- Просто настраивается;
- Поддержка технологии Mu-MIMO;
- Подключается напрямую к розетке электросети.
Недостатки:
Снижает скорость интернет-соединения.
WiFi-antenna для компьютера или ноутбука своими руками
В этом разделе следует рассмотреть, как может быть изготовлена направленная Wi Fi-антенна для ПК типа «Яги». Ее особенности позволяют усиливать, передавать и принимать сигнал из заданного угла на расстоянии до 10 км.
Что вам потребуется. Набор инструментов и материалов
Потребуются паяльник, припой, линейка, пассатижи с кусачками, ножницы, наждачная бумага и принтер для печати схемы. Также понадобятся непосредственно WiFi-адаптер, желательно с разъемом N-типа или SMA, алюминиевая или медная проволока (в худшем случае – скрепки), палочки от мороженого, два вида клея – ПВА и цианоакрилатовый (супер).
Краткий обзор работы
Общий план работ можно описать следующим образом:
- Для начала необходимо скачать Yagi modeler java applet с сайта https://fermi.la.asu.edu/w9cf/yagipub/index.html и смоделировать в нем антенну нужной конфигурации (диаграмма направленности).
- Из полученной в программе параметризации нужно создать шаблон и перевести его на бумагу с целью облегчения будущей работы.
- Собрать на бумаге несущую часть из обычных палочек от мороженого (можно также использовать рейку и просверлить в ней в необходимых местах отверстия), установить элементы антенных решеток (отрезки проволоки или скрепок).
- Соединить устройство с WiFi-адаптером.
Печатаем диаграммы
Очень важно распечатать шаблон в реальном масштабе, для этого необходимо использовать собственный или скачать уже готовый (в нем находятся картинки и для двух листов А4 и для более широкого формата):
- В настройках печати нужно выставить «Оригинальный размер», а ориентацию страницы сделать альбомной.
- С краю каждого элемента антенной решетки показаны две цифры – порядковый номер и длина в миллиметрах, после печати необходимо их сверить, они должны четко совпадать (для этого удобно использовать электронный штангенциркуль с погрешностью два знака после запятой). В случае отсутствия совпадения нужно будет применить масштабирование страницы и выполнить повторную печать.
Отрезаем и крепим скрепки
После того как шаблон распечатан, необходимо расположить на нем отрезки скрепок или проволоки, попутно отрезая их до нужного размера и приклеивая суперклеем прямо к бумаге. Если предполагается устанавливать их в рейку, нужно не приклеивать и просто запомнить порядковые номера.
Антенный элемент номер 2 приклеивать не нужно, к нему будет припаиваться волновод для подключения к адаптеру.
Строим основание
Основание можно строить из палочек от мороженого, отрезая их по нужной длине и приклеивая между антенными элементами, скрепляя все клеем ПВА. Также можно использовать рейку (что будет надежнее), просверлив в ней в необходимых местах отверстия, установив туда антенные решетки и зафиксировав их все тем же клеем.
Делаем ведомый элемент
Для изготовления резонатора (элемент номер 2) необходимо взять скрепку или проволоку и изготовить незамкнутую петлю. Установить ее на свое место. Если каркас делается из палочек от мороженого, на данном этапе необходимо проклеить еще один слой и после высыхания лишняя бумага удаляется.
Подключаем антенну к WiFi-модему

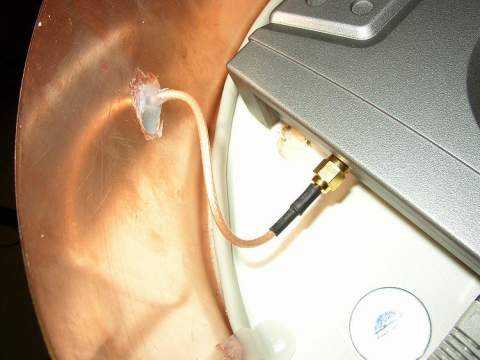

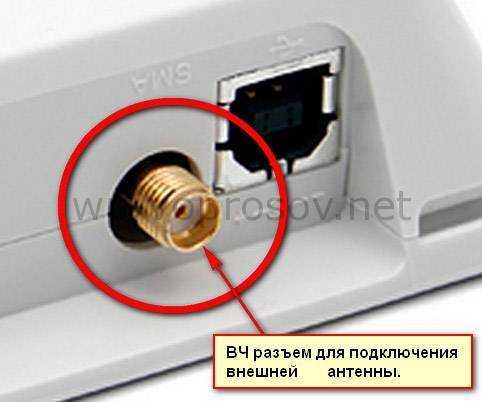

Подключить вай-фай антенну к адаптеру при помощи коаксиального кабеля с волновым сопротивлением 50 Ом. Если устройство снабжено разъемом, то необходимо найти ответный штекер и припаять его к одному концу центральной жилы провода, а второй конец – к элементу решетки номер 2, к первой стороне отрезка. Масса (оплетка) коаксиального кабеля припаивается к корпусу штекера и ко второму концу антенной решетки номер 2 (т.е., оба провода должны быть припаяны к одному элементы в точках, где дуга разомкнута и имеет зазор примерно 5 мм).
Если USB-адаптер не снабжен разъемом, нужно на плате найти место, где располагается рамочная антенна и припаять массу и центральную жилу.
Какие бывают WiFi антенны
Все WiFi антенны можно разделить на два вида: направленные или всенаправленные антенны, которые, в свою очередь, на внутренние и наружные.
Всенаправленные антенны
Класс этих антенн является основным для построения беспроводных сетей. Основная масса «домашних» роутеров комплектуется именно этими антеннами. Они равномерно распространяют WiFi сигнал по всему радиусу своего действия. В основном всенаправленные антенны представляют из себя обычный штырь, распространяющий WiFi сигнал в плоскости, перпендикулярной собственной оси.
Вариант внутренней всенаправленной антенны
Иногда бывает, что нужно покрыть беспроводной сетью большую территорию, к примеру, какого-то производственного объекта. Тогда на центральном здании устанавливается наружная всенаправленная антенна, имеющая коэффициент усиления 8 дБ. Такая антенна способна передать WiFi сигнал в радиусе 600 метров со скоростью 54 Мбит и на 1800 метров со скоростью 1 Мбит.
Вариант наружных всенаправленных антенн
Направленные антенны
Этот класс антенн применяют для организации wіfі сети по типу точка-точка. Т.е. они хорошо работают, если вам требуется соединиться, лишь с одной точкой доступа или одним компьютером.
Пример работы направленных антенн
Внутри здания, направленная антенна способна «пробить» непроходимые стены для WiFi сигнала. Неплохим вариантом будет применение направленной антенны панельного типа. Эта антенна, представляет из себя плоский прямоугольник, способный излучать радиоволны в одном направлении. При этом коэффициент усиления может доходить до 6 дБ.

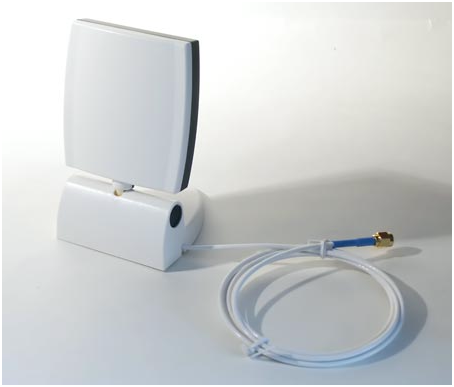

Вариант внутренней направленной антенны
А вот если вам потребуется передать сигнал, к примеру, на соседний дом, то можно применить наружную антенну цилиндрической формы. Она устанавливается горизонтальным образом и направляется в сторону места, где находится приемник. При помощи такой антенны можно добиться коэффициента усиления до 18 дБ.
Вариант наружной направленной антенны
Если вдруг вы не совсем уверены, где вам надо расположить вашу антенну, то можно использовать универсальный направленный вариант. Такой тип антенн подходит как для внутренней установки, так и для наружной. Коэффициент усиления около 8 дБ.
Вариант универсальной направленной антенны
WIFI всепогодная точка доступа своими руками
Инструкция по изготовлению антенны «двойной» Bi-Quad (двойная восьмерка) W-LAN — антенны на 2,4 Ghz для wi-fi.
«Двойная восьмёрка» — это продолжение Bi-Quad, усиление которой на 2 dB выше, т.е. составляет примерно 12 dB
При постройке обратите внимание на то, что медные провода в местах пересечения не соприкасаются.
После постройки «двойную восьмёрку» желательно покрыть лаком, чтобы избежать окисления/коррозии
О том, как важно выдержать расстояние в 15 мм между отражателем и медным проводом, свидетельствуют две приведённые ниже фотографии
:
Для того, чтобы не возникали вопросы (в первом посте были) рассмотрим постройку антенны с круговой диаграммой, в данном случае что-то около 270°.
Сначала из медной пластины (или другой жести/материала) нужно согнуть трубу диаметром 70 мм и высотой прим. 100 мм. Затем согнуть из медного провода прямой 6-ти элементный Quad и с помощью, например, бутылки придать ему соответствующую, изогнутую форму
Повторюсь для читающих не очень внимательно: расстояние от медного провода до рефлектора по кругу должно быть 15 мм! Важно, чтобы перекрещивающиеся провода не касались друг друга!
Конечно, это не единственно правильный вариант постройки такой антенны. Антенну с круговой диаграммой можно сделать и крупнее,
В этом случае потери сигнала в антенном кабеле будут сведены к минимуму.
В идеале это должно выглядеть немного по-другому, примерно так:
но это не так важно, главное — вы сможете по печати повторить размеры. Для изгибающих «двойную восьмёрку» — крайние квадраты не используются. У кого нет принтера, тот для изготовления рамки пользуется следующим рисунком: приведены размеры для провода диаметром 2,5 мм
У кого нет принтера, тот для изготовления рамки пользуется следующим рисунком: приведены размеры для провода диаметром 2,5 мм
«Тройная восьмёрка» — очередное продолжение «двойной восьмёрки», козффицент усиления «тройной восьмёрки» может составить 14 dB или немного больше. Так выглядит окрашенная «тройная восьмёрка», в общем, не плохо:
Для начинающих! Обратите внимание, что стойки, поддерживающте антенну на расстоянии 15 мм от отражателя, должны быть сделаны из диэлектрического материала!

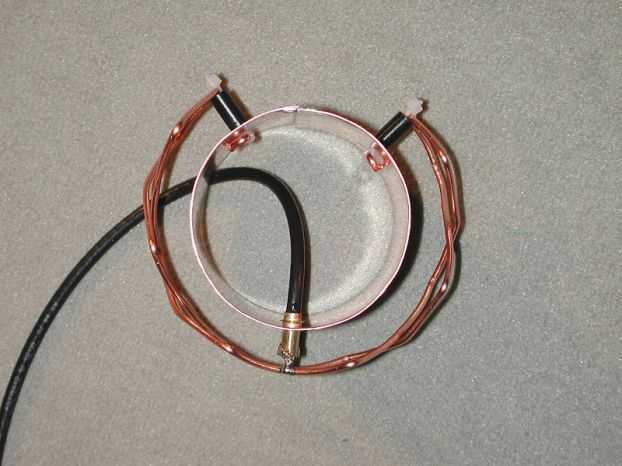

Рассмотренные выше «двойную восьмёрку» и антенну с круговой диаграммой можно смонтировать вместе, в один корпус:
С другого.
Антенна закрыта. Для изготовления защитного корпуса использовался отрезок пластмассовой трубы диаметром 125 мм, которые используют в сантехнике, крышка сделана из 2-х сантиметровой пластмассы. Крепёжная верхняя гайка — из пластмассы. Покрасить можно в любой цвет.
Что такое WiFi антенна с высоким коэффициентом усиления? Как усилить сигнал WiFi? Такие приёмы, как выбор центральной позиции WiFi роутера, установки ретранслятора, помогают, так или иначе, но одна идея остается особенно жизнестойкой — замена обычной антенны на антенну с высоким коэффициентом усиления.
Нет необходимости навязывать эту идею как нечто новое, да и придумывать колесо, давайте в месте попробуем разобраться как работает WiFi антенна своими руками из банки. А что это такое WiFi антенна с высоким коэффициентом усиления? Когда мы говорим о радио антеннах и употребляем слово «усиление» то подразумеваем направленное усиление антенны. Направленное усиление антенны, это способность антенны передавать усиленный сигнал WiFi (приём/передача) в заданном направлении.
Суть дела в том, что направленные WiFi антенны, как правило, имеют большую дальность действия и лучший прием, так как они излучают большую часть энергии в одном направлении — стремятся передать и принять сигнал в одном направлении и поэтому для безупречной работы, а также и при установке, все направленные антенны нужно обязательно хорошо выравнивать.
На рисунке выше показан процент излучения обычной антенны по сравнению с направленной антенной (предположим, что антенны расположены в центре диаграммы). Обычная WiFi антенна излучает радиоволны поровну во всех направлениях, тогда как WiFi антенна направленного действия работает в заданном направлении, предусмотренным дизайном самой антенны. Но практически, никакая WiFi антенна не сможет излучать идеально в одном направлении, равно как и вo всех направлениях.
Обзор лучших моделей
TP-Link TL-ANT2406A – устройство для внутреннего использования. Характеризуется односторонним действием и может устанавливаться на горизонтальную и вертикальную поверхность в том числе и крепиться к стенке системного блока при помощи встроенных магнитов.
Соединительный кабель длиной 1 м, имеет сопротивление 50 Ом и оснащается разъемом типа SMA. Коэффициент усиления составляет 6 dBi. Излучающим элементом служит металлическая прямоугольная пластина со сторонами 28х52мм заключенная внутри корпуса излучателя. Цена устройства начинается от 1200 рублей.
TP-Link TL-ANT2409A – антенна для внутренней установки с горизонтальным или вертикальным креплением. Коэффициент усиления достигает 9 dBi. Сопротивление соединительного кабеля 50 Ом, длина 1 м. Оснащается разъемом типа RCA. Излучатель имеет квадратную форму и находится внутри пластикового корпуса. Стоимость изделия составляет 1600 рублей.
D-Link ANT24-0700 – штыревая антенна для внутреннего пользования всенаправленного действия. Характеризуется высоким коэффициентом усиления – до 7 dBi что значительно выше чем у штатных антенн, идущих в комплекте вместе с роутером. Крепится на горизонтальную поверхность, стену или к системному блоку ПК магнитами.
При установке на стене есть возможность изменять угол наклона. Оснащается кабелем с сопротивлением 50 Ом, длиной 1,5 м с разъемом типа SMA. Предусмотрено прямое соединение с точкой доступа без кабеля. Стоимость устройства составит около 1600 рублей.
D-Link ANT24-1800 – панельная антенна для наружной установки. Обеспечивает передачу сигнала между двумя точками доступа, находящимися на значительном удалении друг от друга. Способна обеспечить связь на расстоянии до 8 км со скоростью до 1 Мб/с. Со скоростью до 11 Мб/с на расстоянии до 3 км.
Корпус имеет защитное покрытие из герметика. Коэффициент усиления достигает 18 dBi. Кабель подключается через разъем типа N длина кабеля выбирается самостоятельно исходя из удаленности точки доступа. Стоимость антенны составляет около 10500 рублей.
Поляризация антенн
Связь Wi-Fi зависит от радиочастотной энергии, которая передается и принимается по антеннам.
Приёмные и передающие антенны – это устройства, которые излучают радиоволны при подаче электрической энергии. Радиоволны, как и все волны в электромагнитном спектре, измеряются в единицах частоты Герцах. При упоминании радиоволн часто применяется термин «длина волны». Длина волны (в метрах) = 300 / частота (в МГц). Эта взаимосвязь между частотой и длиной волны особенно важна для расчётов и создания антенной конструкции.
Ориентация антенны относительно земной поверхности называется ее «поляризацией». Конструкции, которые предназначены для радиоволн, ориентированные, в основном, параллельно земной поверхности, называются «горизонтальными». Если воздействие направлено под прямым углом к земной поверхности, то речь идёт о «вертикальных» конструкциях.
Некоторые антенны могут быть использованы в любой поляризации путем простого изменения положения. Факторы, связанные с выбором одной поляризации над другой, включают рабочую частоту, желаемый охват, механические ограничения и обычную практику.
Очень важно учитывать, что все антенны в системе связи должны использовать одну и ту же поляризацию. Для максимизации совместимости иногда находят применение круговой или эллиптической поляризации.
Всенаправленная антенна wifi
Всенаправленная wifi антенна отличается тем, что равномерно распределяет сигнал вокруг себя. Недостаток в том, что сигнал может искажаться излучениями других электронных приборов, находящихся в квартире, или внешними радиоволнами, если она установлена на улице. Выглядят такие антенны в виде вертикального штыря. Внешние могут устанавливаться на крыше дома или на вертикальном шесте, вкопанном в землю. Внутренние — на столе или полке, по возможности ближе к предполагаемому центру зоны желаемого приема.
Внешняя wifi антенна для роутера точно так же крепится на место штатной к тому же самому разъему.
Еще один интересный тип внутренних всенаправленных wifi антенн — для крепления на потолке. Они внешне напоминают светильник. Ее особенность в том, что прямо под антенной располагается мертвая зона и вешать ее нужно именно в том месте, где сигнал не нужен, а уверенный прием начнется только на небольшом от нее расстоянии.
Выбрать оптимальный WiFi канал в настройках
Почти в каждой квартире сегодня есть WiFi роутер, поэтому плотность сетей в городе очень велика. Сигналы соседних точек доступа накладываются друг на друга, отнимая энергию у радиотракта и сильно снижая его эффективность.
Соседние сети, работающие на одной частоте, создают взаимные интерференционные помехи, подобно кругам на воде.
Беспроводные сети работают в пределах диапазона на разных каналах. Таких каналов 13 (в России) и роутер переключается между ними автоматически.
Чтобы минимизировать интерференцию, нужно понять на каких каналах работают соседние сети и переключиться на менее загруженный. Подробная инструкция по настройке канала представлена здесь.
Загруженность WiFi-каналов в подъезде многоэтажки.
На практике: Выбор наименее загруженного канала — эффективный способ расширить зону покрытия, актуальный для жильцов многоквартирного дома.
Но в некоторых случаях в эфире присутствует сетей настолько много, что ни один канал не даёт ощутимого прироста скорости и дальности WiFi. Тогда имеет смысл обратиться к способу № 2 и разместить роутер подальше от стен, граничащих с соседними квартирами. Если и это не принесет результата, то стоит задуматься о переходе в диапазон 5 ГГц (способ № 10).
Дополнения
мощной Wi-Fiподробную инструкцию
Антенна для WIFI роутера – радиотехническое устройство, предназначенное для приема и передачи сигналов беспроводного WIFI интернета. WIFI антенны подключаются к передатчику или приемнику (ноутбук, ПК и т.п.) с помощью антенных кабелей и WIFI адаптеров (усилителей).
WIFI антенны излучают сигнал во всех направлениях. Но в реальных условиях эффективность передачи сигнала в разных направлениях неодинакова. Свойства направленности антенны характеризует диаграмма направленности. Самая простая диаграмма направленности у всенаправленной WIFI антенны, которая излучает одинаковую энергию во всех направлениях. Для WIFI антенн различают круговую, секторную и узконаправленную диаграммы направленности (ДНА). Диаграммы направленности изображаются в виде двух сечений – вертикального и горизонтального.
WIFI антенны бывают направленные и всенаправленные, внутренние и внешние. Важными параметрами WIFI антенн являются коэффициент направленного действия (КНД), коэффициент усиления (КУ), входное сопротивление и рабочая полоса частот. WIFI антенны работают в диапазоне 2,4 ГГц.
Штатная антенна для роутера d link практически всегда имеет КУ 2dBi.
Если требуется покрытие беспроводной связью большой площади (площадка перед офисом или двор), то необходим роутер с внешней антенной. Она сконструирована в крепком водонепроницаемом корпусе, способна выдерживать непогоду, ветер, температурные перепады. Крепятся такие антенны на мачтах или кронштейнах.
Внутренние антенны WI-FI отличаются компактностью. Они крайне удобны для работы в пределах помещения.
Программное усиление
Самой распространенной ошибкой при пользовании беспроводными точками доступа является то, что владельцы уделяют слишком мало внимания настройки сети. Зачастую пользователи устанавливают ключ безопасности и изменяют идентификатор SSID. На этом все махинации заканчиваются. При этом существует еще масса параметров, которые остаются по-умолчанию. Их настройка поспособствует увеличению зоны покрытия. Рассмотрим основные способы программного усиления подачи сигнала.
Правильное расположение
Прежде всего, необходимо обратить внимание на местонахождение роутера в квартире. Рекомендуется маршрутизатор размещать ближе всего к тому устройству с которого осуществляется доступ в Интернет. Если же трудно вычислить такое место, а подключение ведется с разных помещений в доме, то лучше всего будет установить роутер в центральной части квартиры
Если же трудно вычислить такое место, а подключение ведется с разных помещений в доме, то лучше всего будет установить роутер в центральной части квартиры.
Если же квартира или дом имеют два уровня, то маршрутизатор необходимо разместить на первом этаже в самой высокой точке, это может быть антресоль или шкаф. Не стоит захламлять разными предметами (в том числе металлическими) место, где располагается роутер. Это позволит сигналу беспрепятственно распространяться.
Совпадение частот устройств
В многоквартирных домах в зоне доступности могут оказываться до 20, а то и больше, беспроводных сетей. Это не очень хорошо для работы одного конкретного устройства. Все доступные сети имеют свойство пересекаться и использовать один и тот же канал частот. В результате чего, уровень подачи сети ухудшается даже на относительно близком расстоянии.
В этом случае усилить Wi-Fi сигнал очень просто и легко, с этим сможет разобраться даже самый неопытный пользователь. Для начала на свой ноутбук следует установить специальную программу, с помощью которой определяется свободный канал. Чаще всего используется inSSIDer. Запустив программу, на экране высветится список всех доступных беспроводных сетей и каналы частот, которые они занимают. Необходимо выбрать свободный канал. Для этого выполняем следующие действия:
- заходим в настройки маршрутизатора (http://192.168.1.1);
выбираем раздел «Беспроводной режим (Wireless)»; кликаем «Настройки беспроводного режима»; в параметре «Канал (Channel)» изменяем номер канала на свободный.
Современный протокол Wi-Fi – 802.11n
На сегодняшний день стандарт 802.11n является самым новым. Кроме того, он еще и самый быстрый за счет увеличенного радиуса покрытия. Если все устройства в квартире, с которых осуществляется доступ в Интернет, поддерживают данный стандарт, в этом случае возможен переход на 802.11n.
- зайти в настройки роутера (http://192.168.1.1);
нажать «Беспроводной режим (Wireless)»; зайти в «Настройки беспроводного режима»; в параметре «Режим» выбрать значение 802.11n;
сохранить изменения и перезагрузить устройство, дабы принятые параметры вступили в силу.
Низкая мощность передатчика
Многие модели маршрутизаторов оснащены функцией регулировки мощности подачи сигнала Wi-Fi. Выполнять соответствующие изменения необходимо в настройках роутера:
- в веб-интерфейсе выбираем раздел «Беспроводной режим (Wireless)»;
заходим в «Расширенные настройки»;
в параметре «Режим работы» устанавливаем значение – Высокая; сохраняем результат.
Переход на 5 ГГц
Большинство роутеров работают в диапазоне 2,4 ГГц. Однако более дорогие модели маршрутизаторов могут подавать сигнал в диапазоне 5 ГГц. Поэтому рекомендуется перейти именно на этот диапазон, так как он практически свободен и не занят другими устройствами. При этом покрытие будет распространяться на большую площадь.
Советы и техника безопасности
Новички, возможно, столкнутся с трудностями при паянии, но помните, что мастерство приходит со временем
Выполнять все работы с разогретым паяльником нужно не спеша, соблюдая меры предосторожности и все необходимые этапы, чтобы не обжечься и произвести прочное соединение. Перед использованием электроприбора обязательно нужно проводить проверку на целостность корпуса, кабеля и вилки. Защитите рабочее пространство стола от возможных повреждений расплавленным припоем или каплями горячего флюса, накрыв его деревянным щитом или специальным огнеупорным материалом
Не оставляйте нагретый паяльник без присмотра даже после его отключения. Разогретый прибор может привести к возгоранию поверхностей и предметов из легковоспламеняющихся материалов. Тем, кто держит паяльник в руках впервые, рекомендуется выполнить несколько соединений на остатках материала или кусках похожей проволоки, чтобы набить руку
Защитите рабочее пространство стола от возможных повреждений расплавленным припоем или каплями горячего флюса, накрыв его деревянным щитом или специальным огнеупорным материалом. Не оставляйте нагретый паяльник без присмотра даже после его отключения. Разогретый прибор может привести к возгоранию поверхностей и предметов из легковоспламеняющихся материалов. Тем, кто держит паяльник в руках впервые, рекомендуется выполнить несколько соединений на остатках материала или кусках похожей проволоки, чтобы набить руку.
