Другие способы создания антенн для модемов

Часто в комплекте при покупке модема можно встретить специальный удлинитель с куском скотча на конце, для закрепления его на стенку или окно. Однако качество работы такого «гаджета» будет равносильно эффекту намотанного медного провода.

Гораздо большей популярностью пользуются «баночные» усилители сигнала 3G-, 4G-модема. Эта «технология» пришла от сети Wi-Fi, где пользователи могут растягивать покрытие сети на приличную площадь. Как сделать такой усилитель?

Для такой работы потребуется простая жестяная банка, например, из-под кофе. На определенном расстоянии от дна необходимо просверлить отверстие для стандартного антенного гнезда. К нему припаивают провод волновода. К этому гнезду подключают телекабель с необходимыми разъемами и переходник антенны к модему.

Если мобильное устройство не обладает нужными разъемами, то умельцы советуют в отверстие банки всунуть сам модем, чтобы он плотно там сел.

Естественно, что такие приспособления неудобны, так как с ними придется ходить по всей квартире или дому в поисках лучшего сигнала.

Виды и технические характеристики активного USB удлинителья для 3G/4G модема

Удлинитель для модема 4G стандарта — очень полезная вещь в домашних условиях или во время отъезда, когда приходится пользоваться мобильным Интернетом. Представляет собой портативный внешний усилитель, который достаточно просто собрать своими руками.

Стандартный удлинитель для модема используется для того, чтобы вынести устройство на большое расстояние от ноутбука или ПК. При этом применяется провод или шнур на основе обычной витой пары с «ЮСБ» выходом на конце. Длина выноса модема может достигать шестидесяти метров, что позволяет подобрать место с максимальным качеством принимаемого сигнала.

Как подключить pigtail разъем в 4g модем

Наиболее часто присоединяемый разъём у коаксиальной сборки — FME, так как он лучше всего подходит  на тонкий коаксиальный провод переходника, не делая его слишком громоздким, как в случае с TNC и достаточно прочным, в отличие от F разъёма.

Как правило, переходники производят под конкретную модель 3G/4G USB модема, учитываются все мельчайшие особенности строения устройства. Для подключения антенного переходника провод необходимо зачистить и вставить центральную жилу в переходник и аккуратно закрутить гайку на F-разъёме.

Обратите внимание! Проводить накручивание гайки необходимо осторожными движениями, чтобы не повредить переходник. Если появилась надобность увеличить скорость сигнала на модеме, где не предусмотрен разъём — существует бесконтактный переходник, (его достаточно приложить к модему для усиления сигнала  скорости)

Технология 4G LTE позволяют обеспечить стабильно высокую скорость мобильного интернета,  не уступая показателям проводного подключения. Бесконтактный антенный переходник служит для подключения выносной антенны к любому модему

Если появилась надобность увеличить скорость сигнала на модеме, где не предусмотрен разъём — существует бесконтактный переходник, (его достаточно приложить к модему для усиления сигнала  скорости). Технология 4G LTE позволяют обеспечить стабильно высокую скорость мобильного интернета,  не уступая показателям проводного подключения. Бесконтактный антенный переходник служит для подключения выносной антенны к любому модему.

Все новые устройства, которые работают в стандарте связи LTE 4G, имеют два разъема для подключения к радиоантенне, поэтому для таких устройств необходимо приобрести 2 антенных адаптера. Pigtail подбираются строго под модель устройства.

Компания Yota выпускает несколько вариантов 4G модемов, и все эти модели не имеют разъемов для подключения к выносной антенне.

Типы антенных пигтейлов YOTA:

• CRC9-FME;
• TS9-FME;
• SMA-FME;
• CRC9-N-male;
• TS9-N-male.

Обратите внимание! Модемы, которые не имеют в наличии гнезда для подключения к наружной радиоантенне, подключаются  через бесконтактный переходник. Пигтейл для 4g модема Yota служит для подключения к любым мобильным устройствам, работающих на любых стандартах и частотах

Универсальный бесконтактный переходник подойдёт для изделий, не имеющих антенного разъема или если они неисправны.

Антенный переходник устанавливается на мобильное устройство и подключается к установленному наружному усилителю связи, направленному на ближайшую базовую станцию. Сигнал поступает в устройство бесконтактного адаптера для Вай-Фай модема. Работает такой адаптер — переизлучая энергию с внутренней антенны прибора на переходник и обратно.

Гнезда приборов могут повреждаться при не аккуратной установке штекера адаптера, от частоты соединений-разъединений, а преимущество такого подключения — отсутствие механических соединений.

Их можно использовать с любым 3G модемом или 3G роутером и даже с мобильным телефоном! С бесконтактным антенным переходником процедура подключения радиоантенны к роутеру значительно упрощается. Антенный переходник может крепиться к мобильным устройствам за счет прижима или на липучке

Разъемы SMA используются в бесконтактных устройствах для подключения к уличной радиоантенне.

Важно! В разъемах SMA имеется внутренняя или наружная резьба и соответственно штырек или гнездо (отверстие) в центре. Чтобы подобрать антенный переходник для мобильной связи, необходимо ознакомиться с его описанием и убедиться, что выбранный адаптер по характеристикам подходит для данного модема или роутера

Чтобы подобрать антенный переходник для мобильной связи, необходимо ознакомиться с его описанием и убедиться, что выбранный адаптер по характеристикам подходит для данного модема или роутера.

Используя пигтейл для подключения к уличному усилителю связи — скорость передачи данных значительно увеличивается и может достигать максимального показателя. Таким способом можно очень просто усилить прием сигнала, сделать его стабильным, увеличить скорость модема в несколько раз.

Как сделать

Самостоятельно изготовить стандартный USB удлинитель 10 метров, для 4G модема можно достаточно легко. Для этого подойдут подручные средства. Алгоритм изготовления такой:

для основы устройства подойдет обычный фонарик с выходом usb, его наконечник с лампой необходимо снять;
далее следует разрезать ножом штекер разъема и открыть контакты. При помощи паяльника требуется удалить провода от разъема, после чего достать их и проволоку жесткости из разъема;
требуется укоротить трубку фонарика до длины в пятнадцать сантиметров, после чего приготовить четыре проводника с длиной в 25 сантиметров;
в трубку вставить проводники и создать изгиб на конце проволоки для того, чтобы модем имел хорошую поддержку;
в трубку вмонтировать проволоку для жесткости;
в том случае, когда проводники сложно затягиваются, возможен их обрыв через некоторое время

Поэтому необходимо выбрать трубку с большим диметром, чтобы все элементы в ней находились свободно;
далее необходимо припаять к разъему проводники и соединить экраны при помощи проволоки жесткости, прикрутив к концам куски меди;
гнездо для крепления модема можно соорудить из переходника старой мыши PS/2 — USB, для этого одна сторона корпуса должна быть разрезана и из нее извлечены разъемы и детали гнезда;
потом требуется припаять к разъему проводники;
после припаивания необходимо проверить работоспособность удлинителя при помощи обычной флешки;
если персональный компьютер может увидеть флешку, следует приступать к сборке устройства;
штекер к ПК или ноутбуку необходимо собрать и приклеить или прилепить скотчем;
проводники и проволоку жесткости осторожно выложить чтобы не было взаимных замыканий.

Обратите внимание! В качестве основы можно использовать и обычную пластиковую бутылку

Что делать при недостаточной длине кабеля 3G, 4G антенны

Бывают ситуации, когда не хватает кабеля, чтобы провести сеть от антенны до принимающего устройства. Рассмотрим, что делать в этих случаях.

Стандартная длина кабеля, прилагаемого в комплекте с антенной, составляет обычно 10 метров. Иногда этого не хватает.

Не рекомендуется в этом случае увеличивать длину кабеля, покупая новый. Таким образом, на более длинном кабеле теряются драгоценные децибелы. Соответственно, теряется и скорость передачи и получения данных.

В таком случае лучше подключить модем непосредственно возле антенны, используя необходимые для этого переходники. А от модема прокинуть кабель USB удлинитель той длины, которая вам необходима.

Отметим, что при превышении длины USB удлинителя 5 метров, некоторые модемы перестают определяться на компьютере или отключаются из-за недостатка питания. В связи с этим лучше, при возможности, не превышать данную длину.

Можно сократить длину кабеля, помимо USB удлинителя, использованием 3G роутера. Кидаем 10 метров кабеля, входящего в комплект до того места, куда его хватает. Подключаем 3G роутер к модему. Кабель также подключается к модему. Таким образом, получаем точку доступа Wi-Fi, который уже потом раздаем по дому или иной площади.

Ссылка на видеоинструкцию:

Источник

USB удлинитель с дополнительным питанием

Еще нужно помнить, что собирать USB удлинитель своими руками более 10-15 метром без дополнительного питания не стоит. Если устройство в таком удлинителе и будет работать, то крайне нестабильно. Для того, что бы собрать USB удлинитель с внешним питанием своими руками, необходимо производить все те же действия, что описаны выше, но красный провод (+5В от компьютера) не подключать к гнезду, а подать на него +5В от внешнего источника используя, красный как «+», а черный, как «-».

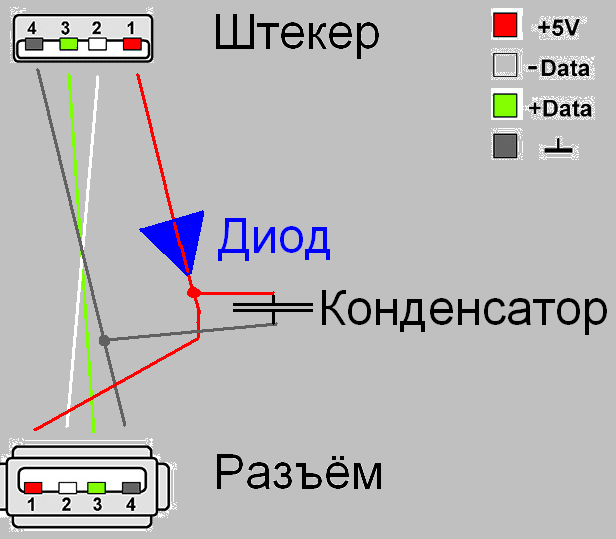

Схему такого подключения смотрим ниже.

Из практики доказано, что собранный USB удлинитель из витой пары длинной 10 метров стабильно работает и без дополнительного питания.

comments powered by HyperComments

USB Удлинители ATEN позволяют преодолевать ограничения стандартного USB-кабеля. Различные модели USB Удлинителей ATEN увеличивают дальность передачи данных устройств USB 3.0, USB 2.0 от 5 до 60 и даже до 100 метров с помощью кабеля Cat 5 и выше. Удлинители обеспечивают при подключении к компьютеру стабильное и высокое качество связи, необходимое для полноценного использования USB-устройств. Поддерживают Plug and play, платформы Windows, Mac и не требуют установки дополнительного ПО.



Как сделать удлинительUSB я понял, когда экспериментируя, сам удлинилUSB шнур обычнойweb камеры на 18 метров для простого видеонаблюдения, (подробнее). То есть, я удлинил обычную web камеру на расстояние 18 метров от ноутбука! Это отличный результат, так как вначале мне вообще не удавалось удлинить юсб вебку и на метр. Через этот же самодельный USB удлинитель я впоследствии удлинял 3G модем и другие юсб устройства– все отлично работает.

Самодельный шнур удлинительUSB на 18 метров, который бесперебойно работал, был изготовлен мной за пятнадцать минут и обошелся в копейки. В то же время, в продаже, двухметровый качественный высокоскоростнойUSB 2.0 шнур с ферритовыми фильтрами стоит около 15 долларов. При этом, еще не известно, будет ли он нормально работать со всеми юсб устройствами. Мне неоднократно доводилось видеть метровые USB шнуры – удлинители, через которые нормально работали только мышки и клавиатуры. Даже флешки ни в какую не хотели через них определятся. По этому, я и начал думать, как самому сделать рабочий юсб удлинитель для web камеры, 3G модема и других, удаленных USB устройств.

Антенна Харченко для 4g модема своими руками

Простым решением самодельного устройства может быть антенна Харченко для 3g модема, конструкция которой основана на проволочном биквадрате.

Требования к вибратору

Для изготовления антенны Харченко для 3g модема своими руками важно правильно выбрать проводник, из которого будет изготовлен вибратор, – это  ее основа

Вид металла

Для данных устройств применяют медные или алюминиевые детали. Поскольку биквадрат имеет малые размеры, а соединение деталей удобнее реализовывать посредством пайки, для антенны лучше подойдет медный провод.

Форма и площадь поперечного сечения

Рекомендуемые параметры провода – 2,3-2,5 мм диаметра, при этом верхняя граница является предпочтительной – в этом случае сигнал будет надежнее. Порой умельцы делают антенны из провода в 2 мм, но такое приемлемо не для любой местности. В большинстве случаев такой сигнал будет недостаточно надежным.

Основные размеры

Чтобы их рассчитать, нужно знать частоту и длину волны. Сторона квадрата должна быть равна 25% последней. Опираясь на эти габариты, из медной проволоки подготавливают биквадрат-восьмерку с соприкасающимися углами. Если нужна горизонтальная поляризация, конструкцию ставят стоймя, если вертикальная – в боковое положение.

Требования к кабелю для антенны Харченко

Подойдут изделия с сопротивлением от 50 до 80 Ом. Лучше выбрать вариант из меньшей части этого диапазона – так потери сигнала будут менее выраженными.

Особенности конструкции рефлектора

Для экранирования подойдет любая пластина из металла, будь то вырезанная из жестяного листа, алюминиевой посуды или фольгированного картона. Хорошо подойдет DVD-диск, закрепленный на торце крышки от газировки. Нужна регулировка удаленности отрезанием избытка толщины или установкой добавочных шайбочек.

Изготовление вибратора

Для максимальной симметричности проводок размечают маркером, ставят на него пассатижи и делают изгиб под прямым углом. Выверять изгиб нужно с помощью треугольника.

Подключение кабеля и рефлектора

В крышке сверлят дырку для провода, продевают его кончик и разделывают, обнажая основную жилу с экраном, залуживают и проводят пайку. Затем на вибратор натягивают крышечку, скрепив клеевым составом. Диск приклеивают к торцу крышки.

Способы передачи 3G сигнала с антенны на модем

Подготовленная конструкция реализует прием сигнала и направление его по соосному проводу. Теперь надо добиться того, чтобы модем его поймал.

Способ передачи информации по проводному каналу

Его реализация зависит от наличия разъема для соединения с внешней антенной.

Вариант №1

Кончики кабеля спаиваются с разъемом, и устройство подсоединяют через него. Потребуется припаять концы коаксиального кабеля ко второй половине разъема и через него подключать антенну.

Вариант №2

Разбирают кабель и спаивают центральную жилку с микросхемными компонентами. Без соответствующих компетенций операцию производить не рекомендуется.

Способ передачи информации по беспроводному каналу

Можно вырезать два электрода из консервной банки или листа фольги. Длина их может быть 7,5 см, а ширина – 4,5 и 2,7. Их спаивают с выходами соосного кабеля, и они направляют усиленную волну на модемную антенну. Обязательно нужно развести электродные компоненты на некоторое расстояние.

Упрощенная конструкция электродных концов

С модемной стороны кончик кабеля разделывают на 10 см, основную жилку обматывают вокруг корпуса. К экранной части припаивают загнутую жестяную полосу около 8 см. Когда антенна готова, модем вставляют в соответствующее гнездо компьютера и делают тест приема сигнала.

Конструкция Харченко

Необходимые инструмент и материалы

Мастеру для устройства Харченко понадобятся медный проводок длиной хотя бы 30 см, соосный кабель для подключения телевизора (1-2 м длиной), крышка от бутилированной воды, ненужный двд-диск (или кусок металлической пластины или фольги сопоставимого размера), паяльник, пассатижи, острый ножик, маркер и клей для пластмассовых изделий.

Простая самодельная антенна не потребует дорогостоящих ресурсов и увеличит скорость интернет-соединения. Такое решение весьма оправдано для использования на даче или в местности с трудностями связи.

Самодельный USB удлинитель для 4G модема

Приветствую подписчиков и просто читателей блога. Сегодня по многочисленным просьбам, наконец расскажу как изготовить в «кустарных» условиях самодельный USB удлинитель для подключения 3G модема, который находится на большом расстоянии от компьютера, например на антенне усиливающей 3G сигнал.

Данный удлинитель будет работать на значительном расстоянии, мною была собрана и успешно протестирована линия протяженностью 40 м. Обычные USB удлинители не дают такого результата, максимум чего от них можно добиться, это длинна 8-10 м из двух сочлененных качественных шнурков.

Конечно 40 м расстояние большое, и не думаю, что передача данных на таком расстоянии целесообразна, но факт есть факт, удлинитель действительно работает.

Данным способом поделился один наш читатель Александр_01, в своих комментариях к статье «3G антенна своими руками» он рассказывал о том как изготовить USB удлинитель из коаксиального кабеля и электрического провода, за что ему и спасибо.

Что понадобится для изготовления удлинителя? Для начала нужно найти обычный USB удлинитель, можно бывший в употреблении, старый, думаю такая штука есть у каждого, на одном конце у шнурка будет USB-папа, на другом USB-мама. Так же нам понадобится обычный двухжильный гибкий электрический провод и коаксиальный (антенны) кабель (можно 75 Ом).

Основная проблема удлинения USB, это затухание питания в проводнике, напряжение питания USB устройств 5 V, на длинной лини потребителю не хватает питания. Так же рассеивается мощность в пространство при передаче данных. USB состоит из четырех проводников, два из которых питание, и два передача данных. Ниже приведена распиновка USB.

• Распиновка USB:

Питание пускаем по электрическому кабелю, а данные по центральным жилам коаксиального кабеля.

Сечение электрического кабеля позволит не затухнуть питанию на большом расстоянии, а оплётка центральных жил защитит канал передачи данных.

Коаксиальный кабель нужен качественный, полностью из меди, и с плотной оплеткой, Двухжильный медный провод сечением 0,75 мм2 для линии до 20 м, и сечением от 1 мм2 если вы собираетесь делать удлинитель более 20 м.

Разрезаем заранее приготовленный USB шнур, под оплёткой и фольгой находятся четыре провода, обычно это белый, черный, зеленый и красный, красный и черный это питание, их соединяем с электрическим кабелем.

Берем два коаксиальных кабеля и их центральные жилы соединяем с белым и зеленым, все оплётки так же соединяем между собой, то же самое делаем и с другой стороны удлинителя, на одном конце «мама», на другом «папа».

Весь процесс изготовления проиллюстрирован на фото.

Все соединения кроме оплётки следует пропаять, спаянные между собой провода следует изолировать, затем соединить все оплётки. Всю скрутку нужно экранировать с помощью фольги. Кабели для удобства можно прихватывать изолентой по всей длине, таким образом, у нас получится достаточно толстый провод, состоящий из двух  антенных и одного электрического кабеля.

Как определить степень качества приобретенного устройства

Сам удлинитель имеет одну наиболее важную часть в своем составе — это провод. Именно по нему можно определить, насколько качественный продукт был приобретен.

Провод с повышенным диаметром имеет максимально малую величину сопротивления, поэтому и проводимость у него повышенная. Большую роль играет и материал, из которого он выполнен.

Обратите внимание! Наиболее качественные провода делаются из меди, поскольку этот материал дает минимальное сопротивление. Далее идут обмедненные и луженые провода

Следует обратить внимание на качество сборки разъемов. В случае с дешевыми китайскими устройствами достаточно часто используется не требуемая позолота, а напыление дешевой краски, которая быстро слазит

В результате это приводит к быстрому окислению места контакта и повышению сопротивления.

Правильная покупка заключается в подборе наилучшего провода. Для этого не помешает знать его маркировку. Здесь показана зависимость толщины проводника от длины шнура:

• 28 AWG = 0.81 метр;
• 26 AWG = 1.31 метр;
• 24 AWG = 2.08 метра;
• 22 AWG = 3.33 метра;
• 20 AWG = 5.00 метров.

AWG представляет собой калибр шнура. С уменьшением цифры перед ним повышается диаметр кабеля. В качестве примера получается, что максимальная длина провода в пять метров должна производиться из наиболее толстого кабеля в 20 AWG.

Удлинители для модемов, которые работают в стандарте 4G, можно собрать самостоятельно или приобрести готовые. Необходимо знать основные характеристики устройств и моменты, касающиеся правильности выбора.

Источник

Программы для смартфонов и планшетов на Android

На Андроиде программы загружаются и обновляются в смартфонах и планшетах гораздо быстрее, чем это делается через web-узел. Пользуясь программным обеспечением, можно быстро и просто настроить антенну 3G/4G.

Программы предоставляются бесплатно на сайте 4pda.ru или на платном ресурсе PlayMarket. Их можно скачать для Андроид 5 и Андроид от 6.0.1 до 4.1.2. Для определения уровня сигнала производят следующие действия:

• программу загружают в телефон или планшет;
• модем соединяют с ПК или ноутбуком;
• если приёмное устройство находится вдали от компьютера, пользуются Wi-Fi связью через роутер;
• после загрузки программы включают на интерфейсе функцию «Коннект»;
• на дисплее отобразится уровень сигнала.

Как подключить к Интернету Smart TV без встроенного сетевого адаптера

Бывают ситуации, когда установка проводного подключения телевизора к Интернету невозможна, например, если на маршрутизаторе нет свободных портов или кабель не вписывается в дизайн интерьера. А беспроводной сетевой картой аппарат не оборудован. Исправить ситуацию поможет съемный Wi-Fi адаптер, который вставляется в USB-порт.

К сожалению, такие съемные адаптеры не универсальны. Их выпускают сами производители TV и только для аппаратов своей марки, причем каждый девайс поддерживает строго ограниченный круг моделей телевизоров. С какими именно аппаратами совместим конкретный адаптер, должно быть указано в технических характеристиках последнего.

Внешне съемный адаптер Wi-Fi напоминает крупную флешку или USB-модем, но есть модели другого типа — в виде небольшой коробочки с кабелем и антенной (либо без нее). Первые выглядят более эстетично, зато вторые лучше ловят беспроводной сигнал, так как благодаря кабелю их можно перемещать с места на место и тем самым найти зону наилучшего приема.

Как и другие устройства Вай фай, съемные адаптеры для ТВ принадлежат к разным поколениям стандарта IEEE 802.11 и работают в разных частотных диапазонах.

К современным относятся стандарты IEEE 802.11n и IEEE 802.11ac. Только они поддерживают скорость передачи данных, достаточную для просмотра видеоконтента высокого разрешения, и работают сразу в двух диапазонах частот — 2.4 ГГц и 5 ГГц. Это значит, что они совместимы с любыми Wi-Fi-маршрутизаторами, так как основная масса последних вещает либо в том, либо в другом диапазоне (реже в обоих). А для совместной работы устройств необходима настройка на одну общую частоту.

Кроме того, съемные Wi-Fi-адаптеры для TV различаются следующими параметрами:

Радиусом приема сигнала

Важно, чтобы эта величина не была меньше расстояния до точки доступа. Мощностью передатчика

Составляет 30-50-70-100 мВт. Чем ниже мощность устройства, тем выше она должна быть у точки доступа, особенно если последняя расположена на значительном удалении от телевизора. Поддержкой технологий шифрования в сетях Wi-Fi

Для совместимости с современными устройствами адаптер должен поддерживать стандарты WPA и WPA 2, со старыми (поколения 90-х и начала 2000-х годов) — WEP.

Чем ниже мощность устройства, тем выше она должна быть у точки доступа, особенно если последняя расположена на значительном удалении от телевизора. Поддержкой технологий шифрования в сетях Wi-Fi. Для совместимости с современными устройствами адаптер должен поддерживать стандарты WPA и WPA 2, со старыми (поколения 90-х и начала 2000-х годов) — WEP.

Как усилить сигнал 3g модема на Мегафоне

Сети третьего поколения работают даже в отдаленных регионах страны, поэтому абоненты выбирают модемы, работающие в сети 3G. Прием радиоволн в подобных устройствах более стабилен.

  Сушилка для обуви своими руками: инструкция, выбор конструкции и материалов, необычные идеи, размеры, фото

Преимуществом использования подобных модемов является то, что их можно усилить подручными и легкодоступными средствами. Для улучшения приема можно использовать:

• USB-удлинитель;
• Внутренние антенны;
• Усилители сделанные своими руками.

Каждый из способов может быть использован, как в квартире, так и частном доме или даче.

Удлинитель

Сигнал — это радиоволна, уровень которой изменяется в зависимости от местоположения. Если переместить роутер по комнате, то можно заметить, как качество приема данных изменится. Радиоволны усиливаются рядом с окнами. К сожалению установить компьютер или ноутбук можно только в определенных местах.

Изменить ситуацию возможно при помощи USB-удлинителя. В магазинах продаются кабеля длиною:

• 1,8 м.;
• 3 м.;
• 5 м.;
• 10 м.;
• 20 м.

Оптимальным вариантом является использование 5 метровых удлинителей. Если этого расстояния не хватает, можно последовательно соединить 2 кабеля. После этого нужно переместить модем в сторону, чтобы определить максимальный уровень радиоволн.

Благодаря вышеуказанному способу, качество связи увеличивается на 10-20%. Все зависит от удаленности от базы, раздающей интернет.

Внутренние антенны

Для улучшения качества интернета можно воспользоваться внутренними антеннами. Подобные устройства продаются в магазинах компьютерной техники. Не стоит надеяться на то, что появится турбо скорость. Качество изменится на 20-30%.

Модем крепится к антенне, которая размещается возле окна или по направлению к вышке Мегафон. Конструкция подключается к ноутбуку при помощи USB-кабеля. При этом не рекомендуется использовать удлинители для увеличения расстояния. Иначе качество сигнала ухудшится.

Самодельные усилители

Отправляясь на дачу, многие абоненты забывают взять с собою дополнительные приспособления, позволяющие насладиться качественным интернетом. Чтобы не остаться без связи, рекомендуется изготовить усилитель вручную.

Прекрасным средством является антенна Харченко. Для ее изготовления понадобится толстая медная проволока и высокочастотный телевизионный кабель. Проволока сгибается таким образом, чтобы получился знак бесконечности, только конструкция должна иметь углы (два ромба пересекающиеся в углах).

В середину антенны прикручивается или припаивается высокочастотный кабель. Второй конец провода обматывается вокруг модема Мегафон. Свое сооружение можно установить в любое удобное место. При этом длина кабеля может достигать нескольких метров.

Настройка модема

Помимо использования усилителей, абонентам рекомендуется настроить модем на стабильность сигнала. Для этого нужно:

• Запустить программу «Megafon connect»;
• Перейти к разделу «Настройки»;
• Выбрать вкладку «Сети»;
• Установить значение «Только 3G»в поле «Тип сети».

USB удлинитель из витой пары

Потребовалось мне подключить у моих знакомых на даче интернет. Естественно выбор был сделан в пользу USB модема 3G, который я и решил подключить через USB удлинитель.

После недолгих поисков места возможного хорошего приема оно было найдено, на как назло оказалось в дальнем углу комнаты на расстоянии 7 м и на высоте в 2 м. у потолка.

Вспомнив что в интернете я неоднократно видел предложения от продавцов о продаже USB удлинителей 10м длинной решил найти таковой в нашем городе. Но увы обзвонив все известные фирмы я ничего так и не смог найти подходящего.

Решил делать сам и вот что у меня их этого вышло:

Для изготовления USB удлинителя нам потребуется:

1. 10 метров витой пары обязательно в экране из фольги.
2. 2 USB разъема USB AM(папа) и USB AF(мама).
3. Термоусадочная трубка диаметром 16мм желательно с клеевым слоем.
4. Изолента.

Также нам потребуется инструмент:

1. Нож.
2. Бокорезы.
3. Паяльник мощностью до 40 вт.
4. Флюс.
5. Припой.

Итак приступаем к изготовлению:

1. Бокорезами спариваем концы кабеля витой пары
2. Снимаем ножом 1 см верхней оболочки кабеля вместе с фольгой с обоих концов. Делать надо аккуратно иначе провода под оболочкой окажутся надрезанными и в дальнейшем легко сломаются в этом месте т.к провод в «витой паре» одножильный.
3. Отрезаем заподлицо с оболочкой коричневый и коричнево-белый провода они нам не потребуются.
4. Удаляем 3мм изоляции с каждого проводника.
5. Скручиваем вместе зеленыйоранжевый и зеленый-белый оранжевый-белый.
6. Пропаиваем все припоем.
7. Отрезаем два кусочка по 4 см термоусадочной трубки и одеваем её на кабель витой пары (это чтобы потом не отпаивать разъем)

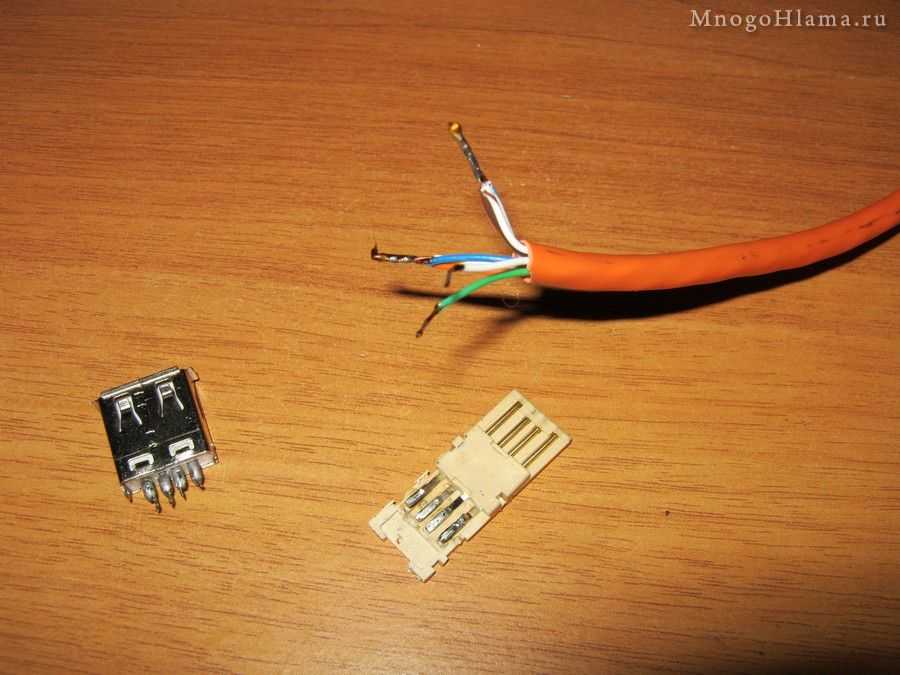

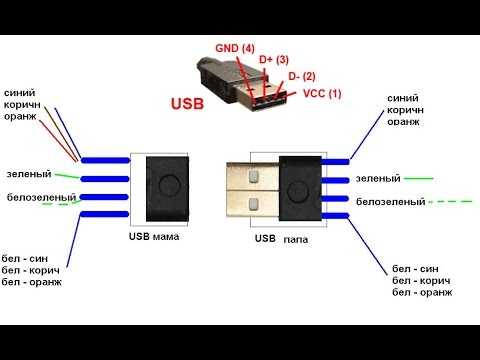

8. Припаиваем провода витой пары как указанно на рисунке ниже.
9. Проверяем правильность распайки т.к если перепутать можно вывести из строя наше USB устройство.
10. Если всё правильно делаем тестовое включение нашего USB устройства , если не заработало сразу и написало «что устройство работает неправильно или не опознано» или что то в этом духе попробуйте другой разъем на компьютере ели не помогло это значит что ваш девайс потребляет слишком большой ток а провода тонкие и ему не хватает напряжения. Тут поможет только укорочение провода пока устройство не заработает или увеличение сечения проводов за счет использования откушенных ранее коричневого и коричнево-белого.
11. Если всё заработало одеваем на разъемы термоусадку если термоусадка клеевая то разъем (мама) обматываем тонким слоем изоленты это необходимо чтобы клей от термоусадки не проник в щели разъема далее нагреваем термоусадку над газовой горелкой получается аккуратный вполне пригодные для использования USB кабель длинной 10м.

На этом все! Желаю удачи надеюсь у вас всё получиться!

Удлинение usb. USB удлинитель из витой пары

Вопрос, где взять длинные провода? А их и нужно всего два: HDMI и USB. Десятиметровый HDMI не проблема, в Юлмарте можно купить за 370 р. Нетрудно найти в продаже и более длинные. Дальше пойдёт речь, как самому сделать десятиметровый USB 2.

0 удлинитель (если этого мало и всё равно не хватает пяти метров, используйте беспроводные мышь и клавиатуру).

Теоретически можно купить кабель с усилителем сигнала TU2-EX12, но он в каких-то незнакомых магазинах продаётся, мне было проще сделать самому.

1. Удлинитель USB будет одним концом воткнут в компьютер, а на другом конце будет USB концентратор, куда мы будем втыкать флешки, мышки, коробочки с HDD, принтер и прочие USB устройства. Я рекомендую хорошо зарекомендовавший себя D-Link DUB-H7 на 7 портов. Жаль, что он неожиданно подрос в цене, ещё недавно стоил 640 р.

2. В зависимости от того, какой вход у концентратора, берём принтерный шнур (AM-BM) или простой USB удлинитель (AM-AF). Нужный шнур обычно идёт в комплекте с концентратором. Отрезаем концы, остальное выбрасываем.

3. Берём у знакомого сисадмина или покупаем 10 метров витой пары типа FTP (в фольге) и зачищаем концы для пайки.

5. Хорошо, если у вас есть тоненькая термоусадочная трубка на каждую жилу USB-коннекторов, чтобы не возиться с изолентой. Спаяные провода и готовый удлинитель:

Испытания:

Копирование файлов на USB винчестер. Скорость копирования держится до 100 мегабайт в секунду, но в конце файла процесс копирования может замереть на 2-3 секунды, отчего скорость копирования снижается, но потом опять возрастает:

Проверка показала, что ошибок копирования нет:

Без концентратора, который обеспечивает питанием подключенные устройства, сказывается падение напряжения в кабеле. Старый лазерный принтер работал без проблем, а сканер, не имеющий своего блока питания, определялся через раз и совсем не мог сканировать.

upd: более корректные тесты и выводы

Если вам понадобится USB удлинитель для различных целей, то не совсем обязательно покупать таковой, тем более, если у вас уже имеются USB гнездо от чего-либо и какая-нибудь старая USB вилка. Говоря на народном языке — «папа» и «мама».

Ну а соединительный кабель вообще не проблема: стоит он недорого, да и возможно, опять же, у вас имеются его остатки. В конце концов, можно сплести из тонких гибких жил и вдеть в такую же гибкую трубку.

Последний вариант кабеля может быть даже качественней, чем покупной.

Осмелюсь даже заявить, что подобный USB девайс удлинитель, сделанный своими руками, намного приятней для пользования, а процесс изготовления приносит немалое удовлетворение, согласитесь.
