Как подключить и подключить всепогодную точку доступа ubiquiti nanostation loco m2

Характеристики

Основные характеристики
Описание	Ubiquiti NanoStation M2 — точка доступа для прокладки беспроводных мостов на расстояние 10 и более километров. Может работать в режиме радиомоста, точки доступа, репитера. Мощная (400 мВт) радиочасть, интегрирована с производительной панельной антенной с шириной развертки 55 .
Производитель	UBIQUITI
Серия	NanoStation
Модель	M2
Тип оборудования	Точка доступанайти похожее Wi-Fi оборудование
Характеристики WiFi
Стандарты Wi-Fi	WiFi N (b/g/n)
Максимальная скорость WiFi	150 Мбит/сек
Частота беспроводной связи	2.4 ГГц
Режимы, беспроводные сети	Bridge — Point to Point, Point to Multi-Point, WDS-Bridge, Adapter (Wireless Client)
Схемы обеспечения безопасности передачи данных	WPA2; WPA; AES
Конфигурация
Процессор	Atheros MIPS 24KC 400 МГц
Память	32 Мб SDRAM, 8 Мб flash
Операционная система	airOS v5.6
Управление	Веб-интерфейс, SNMP (Simple Network Management Protocol)
Характеристики антенн
Радиус действия	до 13000 метров
Встроенные антенны	1 антенна
Усиление антенны	11 dBi
VSWR	1.6:1
Поляризация	Двойная линейная
HPBW	55° по горизонтали, 53° по вертикали
Поддержка MIMO	MIMO
Кросс-полярная изоляция антенны	23 dB
Беспроводной сигнал и приемопередатчики
Мощность передатчика (802.11g)	24 dBm
Мощность передатчика (802.11b)	28 dBm
Чувствительность приемника (802.11g)	-75 dBm
Чувствительность приемника (802.11b)	-83 dBm
Безопасность
Брандмауэр (Firewall)	Защита от ARP атак, Фильтрация по IP, Фильтрация по MAC-адресам
Сетевые характеристики
QoS	Поддерживается
DMZ	Поддерживается
NAT	Поддерживается
Интерфейс, разъемы и выходы
Порты Fast Ethernet	2 порта 10/100 Мбит/сек
Особенности корпуса
Корпус	Пластик
Цвета, использованные в оформлении	Белый
Индикаторы	LAN, Power, Signal
Кнопки	Reset
Варианты крепления	Крепление к штанге
Подходит для установки вне помещения	Да
Рабочая температура	-30 ~ 75 °C
Питание
PoE	Поддерживается в соответствии с Passive PoE 24В 0.5А (Pairs 4, 5+; 7, 8 Return)
Питание	От электросети, PoE (Power over Ethernet)коммутаторы PoE и PoE-инжекторы
Блок питания	Внешний, в комплекте. Passive PoEблок питания
Потребление энергии	8 Вт
Совместимость
Максимальная длина кабеля	до 100 метров
Комплект поставки и опции
Комплект поставки	Блок питаниякомплект №1комплект №2
Логистика
Размеры (ширина x высота x глубина)	294 x 31 x 80 мм
Вес	0.4 кг
Размеры упаковки (измерено в НИКСе)	29.83 x 9.48 x 8.17 см
Вес брутто (измерено в НИКСе)	0.685 кг
Служебные для сайта
EAN/UPC техподдержка	810354022517

Описание и настройка точки доступа Ubiquiti NanoStation Loco M5

Ubiquiti NanoStation M5 применяется в качестве точки доступа либо ее можно использовать, чтобы создать беспроводной мост. Аппарат может обеспечить выходом в глобальную сеть множество клиентов в секторе угла излучения.

При этом скорость передачи данных позволит в высоком качестве просматривать онлайн-видео, комфортно пользоваться IP-телефонией и вести постоянную синхронизацию всех подключенных электронных девайсов.

Ниже приведено подробное руководство по выполнению настроек Ubiquiti m5 модели loco m5, а также основные характеристики и возможности устройства.

Описание устройства

Точка доступа Ubiquiti NanoStation Loco M5 обеспечивает значительную мощность сигнала на частоте 5 GHz. Она имеет возможность использоваться в качестве радиомоста протяженностью свыше 5 км.

Прибор эффективно применяется как для ретрансляции, так и для использования в виде мощной точки доступа, т. е. имеет два режима работы.

Несмотря на небольшие габариты Юбиквити М5 оборудован передатчиком мощностью 400 мВт, а также антенной с углом направленности составляющим не менее 45 градусов.

Все параметры настроек прибора производятся с использованием фирменного программного обеспечения.

Основные характеристики Локо М5

Прибор поддерживает стандарты беспроводной сети 802.11a/n/AirMax. Оснащен процессором высокой производительности «Atheros». Встроенная антенна с коэффициентом усиления равным 13 dBi, поддерживает скорость беспроводного соединения до 150 Mbit/c.

Благодаря малым габаритам (80х31х163 мм) и изготовлению из качественных материалов допускается наружный монтаж устройства с креплением на поверхность любой стены. Масса прибора не превышает 180 грамм. Функционирует на операционной системе «AirOS v5».

Выходная мощность передатчика составляет 23 dBM. Для безопасности данных применяются стандарты: 802.1x, WEP, WPA, WPA2. Тип питания – 220 В.

Может эффективно эксплуатироваться в диапазоне температур от минус 20 до плюс 70 градусов Цельсия и при уровне влажности окружающей среды от 10 до 90 %.

Процедура настройки базовой станции

Сначала устройство требуется соединить с компьютером и осуществить следующие предварительные настройки:

1. Подключить точку доступа к ПК витой парой и устройство запитать от электросети через идущий в комплекте с прибором блок питания;
2. Открыть «Панель управления»;
3. Далее войти в раздел «Центр упр.сетями»;
4. Затем перейти в «Упр.сетевыми подключениями»;
5. После этого вызвать на «Подключении по локальной сети» контекстное меню и кликнуть строчку «Свойства»;
6. Указать «Протокол Интернета 4»;
7. Напечатать «Ip» компьютера;
8. Готово! Сетевую карту ПК настроили, теперь можно начать настройку Ubiquiti.

Необходимо произвести следующие последовательные действия:

1. В интернет-обозревателе напечатать «192.168.1.20» и щелкнуть «Ввод»;
2. В отобразившемся меню напечатать в полях «имя» и «код доступа» одно и тоже слово – «ubnt»;
3. Появится основное окно интерфейса;

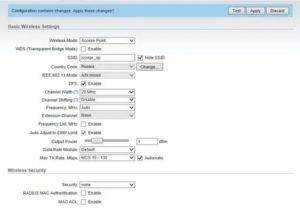

4. Войти в закладку «Wireless»;
5. Далее в разделе «Wireless Mode» указать «Access Point»;
6. В разделе «SSID» задать название сети;
7. В разделе «Country Code» можно ничего не менять или установить «Compilance test»;
8. В разделе «Channel Width» выбрать ширину канала, например, 20 МГц — 120 Mb/c.
9. Указать в «Channel shifting» параметр «Disabled» с целью снижения влияния воздействия соседних Вай-фай точек;
10. В пункте «Frequency» рекомендуется оставить «Auto»;
11. В «Frequency List» указать «Station WDS» либо «Station»;
12. Для «Output Power» желательно выставить максимально возможное значение;
13. В пункте «Max TX Rate» рекомендуется оставить «Auto»;
14. Далее в разделе «Wireless Security» указать «WPA2-AES»;
15. Для сохранения веденных параметров кликнуть «Change» и затем щелкнуть «Apply»;
16. Дождаться перезапуска прибора;
17. Теперь можно удалить введенные настройки сетевой карты;
18. Готово! Настройка устройства, как базовой станции закончена.

Процесс настройки в качестве принимающего устройства

Необходимо выполнить следующие шаги:

1. Рядом с основной закладкой меню интерфейса «Main», есть закладка со значком «Ubiquiti», перейдя в которую следует активировать «Airmax»;
2. Затем войти в закладку «Wireless»;
3. В разделе «Wireless Mode» указать «Station»;
4. Кликнуть на «Select»;
5. В отобразившемся перечне точек доступа указать необходимую и установить на ней отметку. Затем кликнуть Lock to AP и Select;
6. Далее кликнуть «Change»и «Apply»;
7. Подождать завершения операции и сохранения (ориентировочно десять сек.), открыть закладку «Main»;
8. В случае корректного ввода всех параметров отобразятся точки доступа и их мощность трансляции;
9. Готово!

Дизайн и конструкция

Визуально NanoStation M2 сильно отличается от того, что предлагается на рынке. Это небольшой вытянутый белый ящик, специально разработанный для установки на открытом воздухе, рядом с камерами и на всех типах опор. Этому способствуют встроенные в корпус застежки, похожие на клипсы. Они достаточно тугие и прочные. Основной материал корпуса — белый матовый пластик, устойчивый к повреждениям и различным погодным условиям. Гаджет выглядит довольно круто и отлично вписывается в любую комнату и на улицу. Маршрутизатор, установленный рядом с камерами, практически незаметен. Большинство людей даже не заметят устройство.

Внизу корпуса находится крышка, скрывающая два порта для подключения кабелей RJ-45 (классические сетевые кабели). Также есть небольшое отверстие для сброса настроек NanoStation M2 (как и на других роутерах). Чтобы закрепить гаджет на деревьях большого диаметра, нужно использовать комплектные соединительные кабели. На передней панели вы можете найти ряд индикаторов, которые уведомляют пользователей о наличии питания, подключении к LAN1, подключении к LAN2, а также четыре других индикатора сигналов, которые показывают состояние подключения (уровень сигнала).

Настройка Ubiquiti NanoStation Loco M2

1. Перед началом описания настроек необходимо обновить прошивку до последней версии 5.3.3, которая по сравнению с предыдущими, была значительно доработана. Стоит отметить, что Ubiquiti Networks решила вынести в отдельный раздел настройку своей фирменной технологии AirMax, а также встроенный спектроанализатор AirView.

Несколько слов об AirMax и AirView.AirMax — это внутрифирменный протокол беспроводной передачи данных, разработанный компанией Ubiquiti Networks. Данный протокол оптимизирует работу в сети точка–многоточка.AirView — спектроанализатор на основе Loco2, который позволяет сканировать радиочастотный эфир.Настройка NanoStation M5.Подключаем NanoStation M5 к устройству PoE (порт POE), порт LAN подключаем к локальной сети либо непосредственно к компьютеру (устройству необходимо несколько минут для загрузки операционной системы).</li>Далее в адресной строке браузера набираем http://192.168.1.20 (IP-адрес указан на упаковке изделия).</li>Как только появится окно авторизации, вводим пароль и логин ubnt. После того как мы всё успешно сделали, попадаем в главное меню Main.</li>Поле Device name — имя нашего устройства.</li>Wireless mode — здесь указано, в каком режиме устройство работает — Station или Acsses Point (клиент или точка доступа).</li>SSID — имя сети.</li>Seсurity — используемое шифрование.</li>Version — версия прошивки.</li>Channel width — используемая ширина канала.</li>Signal strength — уровень сигнала, принимаемый от точки доступа.</li>AirMax — уровень качества соединения в режиме AirMax.</li>Далее переходим на вкладку Wireless.</li>В поле Wireless Mode существует несколько режимов Access Point (точка доступа) и Station(абонентское устройство). Режим WDS означает объединение нескольких точек доступа в единую беспроводную сеть.</li>В поле SSID можно указать название сети.</li>Поле Country Code содержит список стран. Данный параметр отвечает за нормы и стандарты, принятые в различных странах для WiFi-оборудования.</li>Channel Width — это поле ширины канала, от этого значения зависит пропускная способность: 40 МГц до 300 Мбит/с, 20 МГц до 130 Мбит/с, 10 МГц до 65 Мбит/с, 5 МГц до 32,5 Мбит/с.</li>Параметр Channel shifting по умолчанию имеет значение Disabled, это поле мы не трогаем.</li>Значение Frequency определяет рабочий канал (частоту), на котором будет работать точка доступа. Поэтому рекомендую всегда указывать определённый диапазон частот.</li>Параметр Extension Channel включен по умолчанию только при использовании режимов Access Pointили Access Point WDS с шириной канала 40 МГц. Это позволяет системе использовать для передачи данных два канала в 20 МГц одновременно с целью увеличения пропускной способности</li>Значение Frequency List позволяет сканировать определённый диапазон частот при поиске точек доступа.</li>В поле Output Power — мощность передатчика.</li>Поле Max Data Rate, Mbps позволяет задать фиксированную скорость передачи данных или выбрать режим Automatic.</li>Поле Security позволяет обезопасить сеть от несанкционированного доступа. Советую вам выбрать самое безопасное шифрование WPA2-AES.</li>Примечание: При режиме точки доступа в режиме WDS, шифрование WPA2-AES недоступно.</li></ol>

Технические характеристики

Наружное оборудование для wi-fi интернета — роутер и точка доступа.

Точка доступа Ubiquiti Nanostation Loco M2 имеет следующие характеристики:

• Дополнительная опция — это возможность сжимать и расширять канал, возможность подключения второго и других каналов.
• Loco M2 оснащен процессором Atheros MIPS 24KC, 400 МГц.
• Устройство оснащено секторной антенной с двойной поляризацией MIMO 2 * 2 (вертикальная / горизонтальная).
• Максимальная потребляемая мощность 5,5 Вт (устройство экономичное).
• Единственный порт Ethernet 10/100 — это сетевой веб-интерфейс производителя.
• Сектор усиления составляет 60 градусов, а его усиление — 8 дБ.

Точка доступа имеет привлекательный внешний вид. На задней части корпуса имеется выемка для надежного крепления к поверхности. Верхняя часть оплавляется, то есть не имеет швов, что защищает детали от проникновения пыли и влаги.

Настройка второй антенны

Выполняем шаги 1-7 из прошлой инструкции. После этого шаг 15, где нам нужно включить технологию airMax. Переходим к шагу 10, где нужно выполнить все те же самые шаги, только указать «Статический IP» – вписываем все те же цифры, что и у первой антенны, кроме последней, там можно взять любую цифру. Я, например, просто увеличил её на один.

Переходим на вкладку «Wireless» устанавливаем в строку «Wireless Mode» режим «Station», устанавливаем галочку ниже и нажимаем на кнопку «Select».

Далее система просканирует весь эфир, и вы увидите список беспроводных сетей. Находим свою и кликаем по кнопке «Select». Указываем все те же самые настройки, как и у первой антенны, если вы меняли значения, отличающихся от параметров по умолчанию.

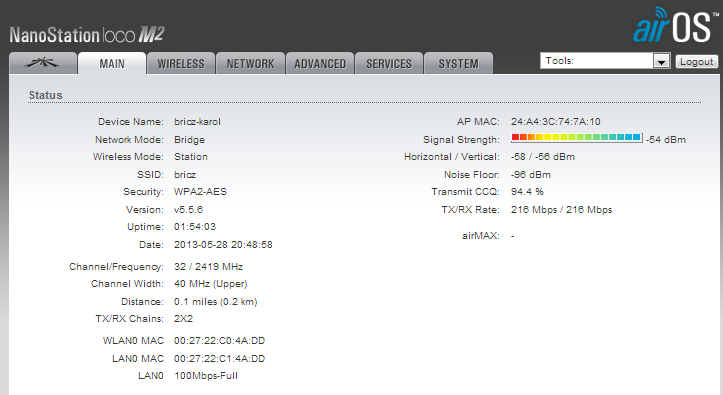

Всю информацию по подключению можно посмотреть на вкладке «Main».

Можно пропинговать подключение. Для этого в правом верхнем углу в «Tools» указываем «Ping». Далее в верхней строке указываем ИП первой антенны и нажимаем на кнопку «Старт».

Теперь остается установить эти антенны. Самое главное, чтобы они были направлены четко друг на друга, а между ними было как можно меньше препятствий: деревьев, домов и т.д. Перед установкой установите мощность передатчика на полную, если вы ранее снизили этот параметр. Также можно установить фильтр по МАК-адресам и сделать беспроводную сеть невидимой.

Обзор и настройка точки доступа Ubiquiti NanoStation Loco M2

Высшее образование по специальности «Информационные системы». Опыт работы системным администратором — 5 лет.

Иногда требуется передать сигнал куда-то, где нет интернета и тянуть его туда долго, дорого или бессмысленно. В этом случае используют какое-то оборудование, которое способно передавать сигнал на расстоянии. Можно построить сетку и на репитерах, но при большом их количестве неизбежны потери сигнала и падение скорости. Лучше используйте NanoStation Loco M2, которая способна работать как мост, точка доступа, передатчик и приемник. Такой способ позволит передать интернет на приличное расстояние.

Настройка режимов

Теперь вы попали в основное окно изменения параметров устройства. Дальнейшие действия зависят от того, в каком качестве собираетесь использовать маршрутизатор. Сначала приведем пример использования в качестве обычной точки доступа, потому что так потребуется настроить первый аппарат, который будет передавать сигнал интернета дальше.

Точка доступа

Переходим в верхнем меню в раздел Wireless. В Wireless mode выбираем Access Point (режим точки доступа), не забываем проставить в следующей строке галочку WDS. Дальше введите имя в разделе SSID и пароль в Wireless Security для своей будущей сети.

Для пароля ставим следующие настройки:

• Security — ставим WPA2-AES.
• WPA Autentification тип авторизации — PSK.
• WPA Preshared Key — вводим пароль.

Включите airMAX, если оба устройства на мосту будут одинаковыми и от этой фирмы. Это позволит улучшить качество сигнала, что увеличит расстояние передачи данных и снизит число сбоев.

Если вы будете подключать станцию к сети, где роутер автоматически раздает адреса, то стоит проставить настройки на вкладке сети. Перейдите в «Network» и в поле «Bridge IP Address» поставьте DHCP.

Клиент

Теперь переходим к настройке второй станции, которая будет играть роль клиента. Подключитесь к ней с компьютера, используя тот же алгоритм. Лучше сразу поменять её адрес в «Network» или поставить автоматическое его получение. Теперь переходим на вкладку Wireless и выбираем режим работы Station. Окно немного изменится и рядом с SSID появится Select. Нажмите на эту кнопку и выберите сеть из списка. Введите пароль, если его задавали.

Теперь примените все настройки и сохраните изменения. После этого перезагрузите устройство и посмотрите на главную страницу.

На главной странице можно посмотреть силу сигнала, его качество и остальные данные по подключению.

Настройка моста Ubiquiti Nanostation Loco m2

Для организации канала связи между двумя точками, находящимися на небольшом расстоянии и в прямой видимости идеально подходят точки доступа Ubiquiti Nanostation Loco m2 .

Комплект устройства состоит из:

Точка доступа	1 шт.
Пластиковая стяжка	1 шт.
Кабель питания	1 шт.
Блок питания	1 шт.

Точка доступа имеет встроенную MIMO-антенну с усилением 8 дБи и двойной поляризацией.

Приступим к настройкам оборудования. Первоначальную настройку рекомендуем выполнить на столе, это позволит сразу проверить работоспособность устройств.

1. Настройка в режиме точки доступа.

Устройство имеет по умолчанию IP адрес: 192.168.1.20 и логин/пароль: ubnt.

Для того что бы подключиться к устройству присвоим IP адрес нашего компьютера 192.168.1.11

Заходим в любой браузер и вводим адрес 192.168.1.20

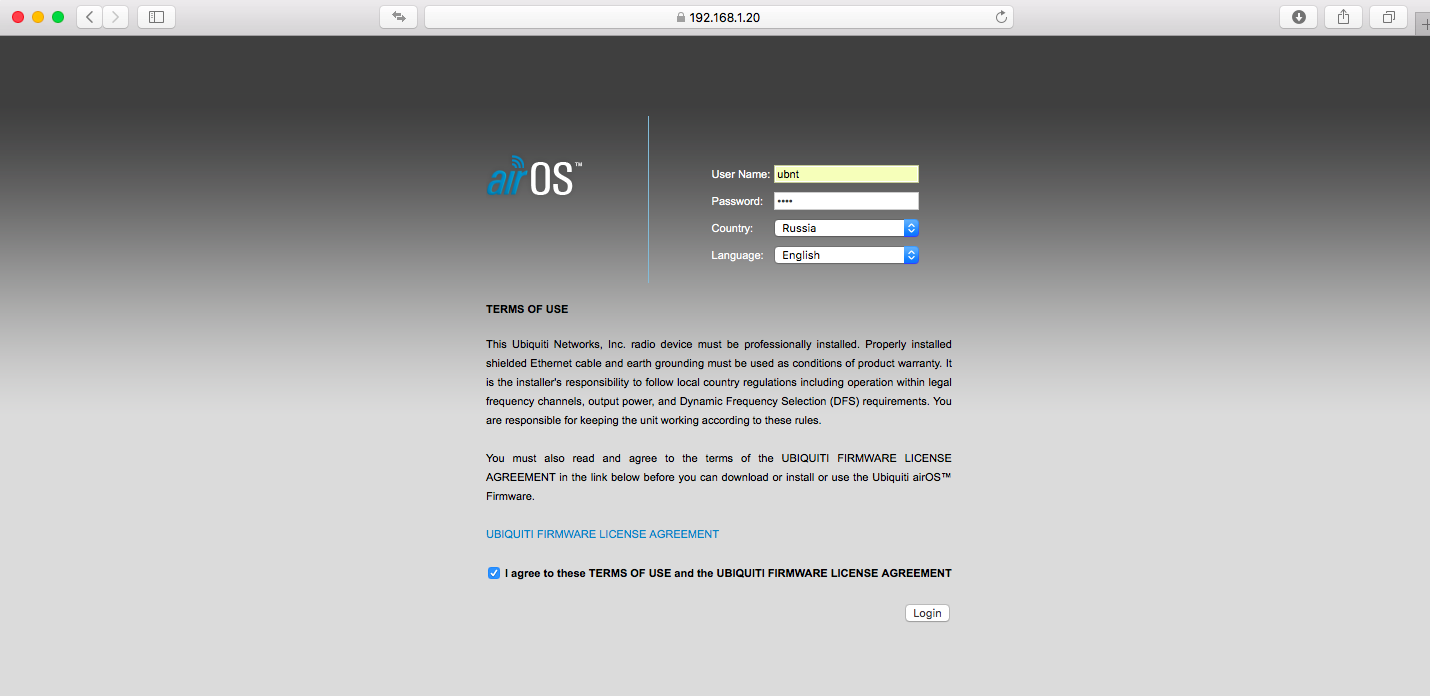

Вводим логин и пароль по умолчанию ubnt, выбираем страну и язык, ставим галочку и нажимаем Login. Попадаем на главную страницу.

Рекомендуем сразу сменить IP адрес устройства, для этого переходим на вкладку Network и меняем параметр IP Adress на свой, у нас будет 192.168.1.200

Нажимаем Change

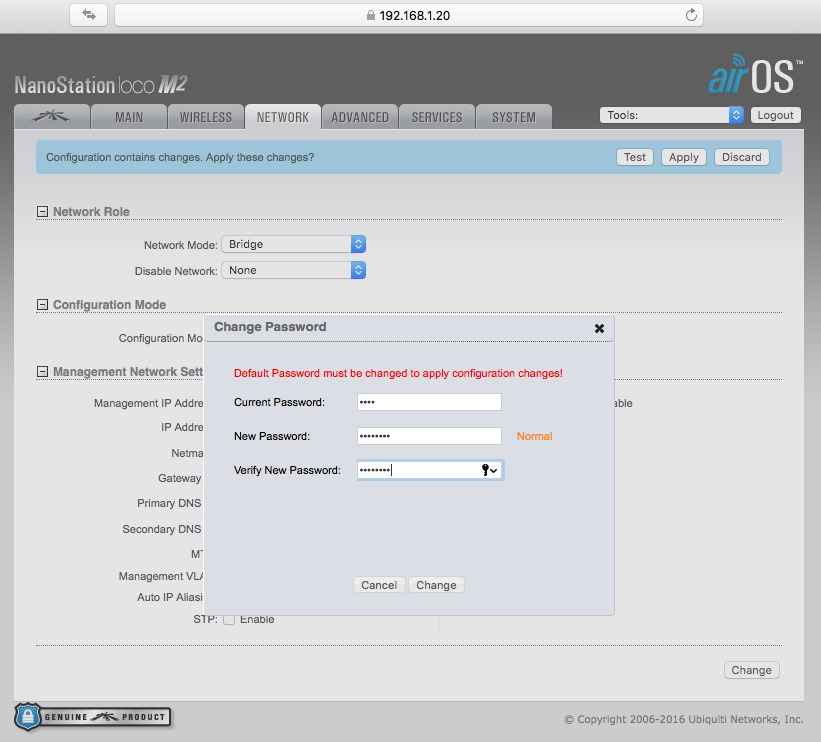

При первом изменение настроек устройство попросит сменить пароль, вводим текущий ubnt и 2 раза свой новый пароль. Нажимаем Change, после чего устройство перезагрузиться и будем доступно по новому адресу 192.168.1.200

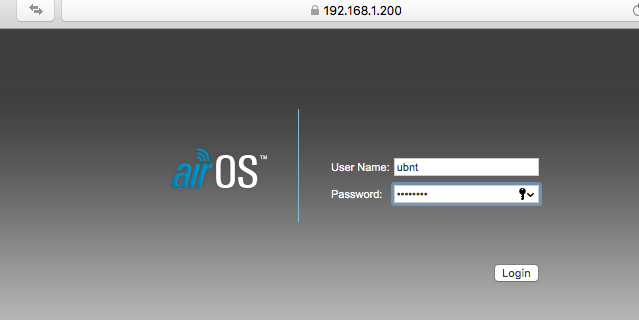

После перезагрузки вводим логин и новый пароль.

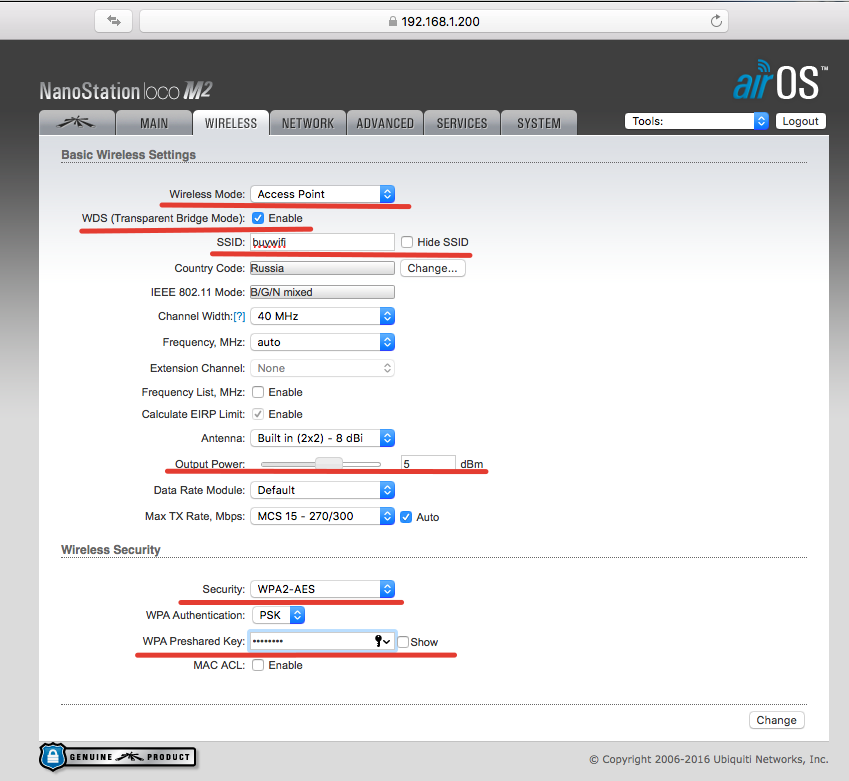

Далее переходим на вкладку Wireless

Wireless mode выбираем Access Point (режим точки доступа)

Ставим галочку WDS

Вводим название нашей сети, в нашем случае это Buywifi и ставим галочку

Hide SSID (лучше поставить ее после монтажа, когда вторая точка уже будет подключена)

Country Code мы выбрали Russia, но если требуется разблокировать больше частот и увеличить мощность, лучше выбрать USA

IEEE 802.11 Mode оставляем по умолчанию B/G/N mixed — те все доступные

Chanel Width — ширина канала, чем шире канал — тем больше пропускная способность и больше вероятность ошибок, и наоборот.

Frequency, MHz — выбор частоты канала Можно оставить Auto или выбрать свободный сканируя эфир утилитой AirView.

Output Power — мощность передатчика (не оставляйте мощность на максимальной, после настройки моста рекомендуется уменьшить до оптимальных значений)

Data Rate Module — оставляем по умолчанию Default.

Max TX Rate — модуляция передачи. Влияет на скорость передачи таким же образом, как и ширина канала. Лучше оставить в «Auto».

В настройках Wireless Security выбираем тип шифрования WPA2-AES и вводим пароль который потребуется для подключения к этой точке доступа.

Далее нажимаем Change и Apply устройство перезагрузиться и будет работать в режиме точки доступа.

2. Настройка в режиме Клиента.

Подключаем 2 точку доступа и вводим адрес 192.168.1.20

Вводим логин и пароль по умолчанию ubnt, выбираем страну и язык, ставим галочку и нажимаем Login. Попадаем на главную страницу.

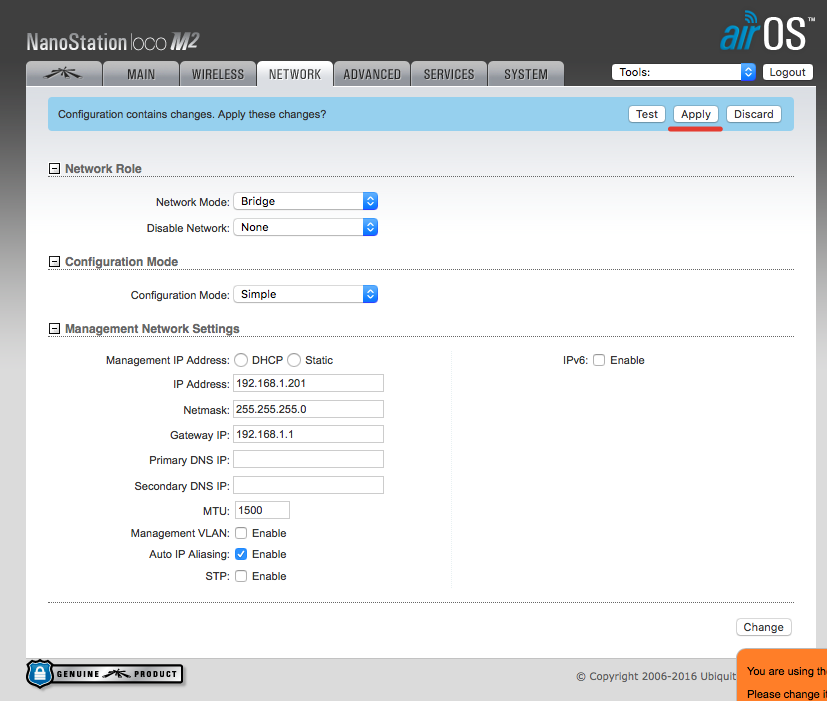

Так же сразу меняем IP адрес 2 точки на 192.168.1.201

Нажимаем Change, меняем пароль по умолчанию и Apply.

Устройство перезагрузиться и будет доступна по адресу 192.168.1.201.

Вводим логин и новый пароль, далее переходим на вкладку Wireless.

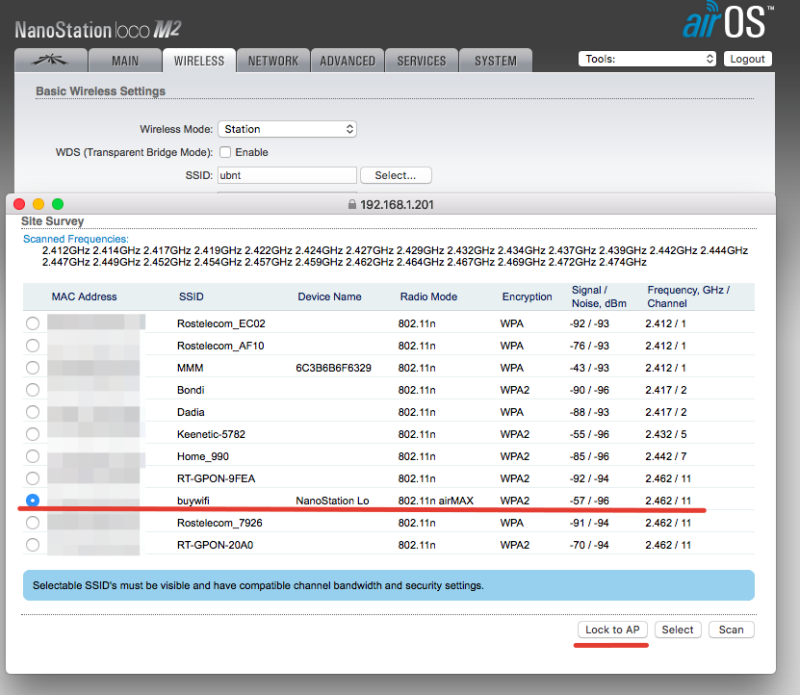

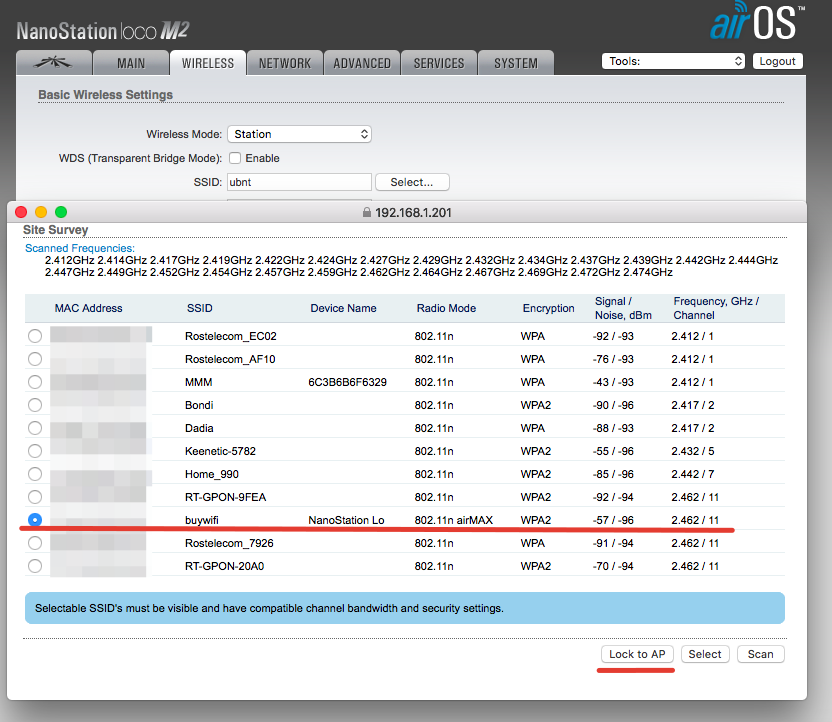

В поле SSID нажимаем Select, откроется новое окно и наша точка начнет сканировать доступные сети.

Находим нашу, которую создали при настройке первой точки доступа (у нас buywifi) выбираем ее и нажимаем Lock to AP.

Далее нажимаем Change и Apply, устройство опять перезагрузиться.

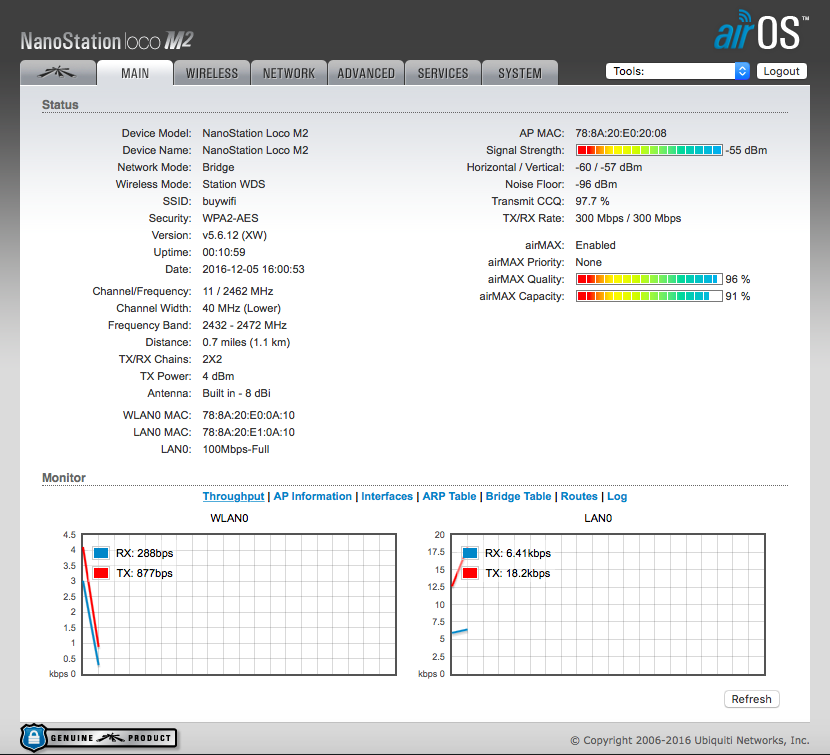

После перезагрузки вводим логин\пароль и если устройство подключилось к точке доступа, мы увидим шкалу сигнала.

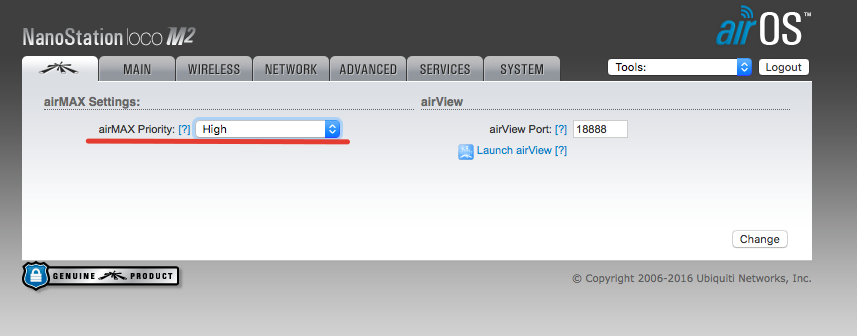

Включаем фирменный протокол airMAX.

Переходим на первую вкладку и в поле airMAX Priority и выставляем High.

Далее нажимаем Change и Apply, устройство перезагрузиться.

В целях повышения безопасности, можно спрятать имя сети и настроить на точке доступа фильтрацию по Mac адресам, что бы к нашему устройству могли подключаться только известные устройства.

Для этого зайдем на точку доступа (у нас это 192.168.1.200)

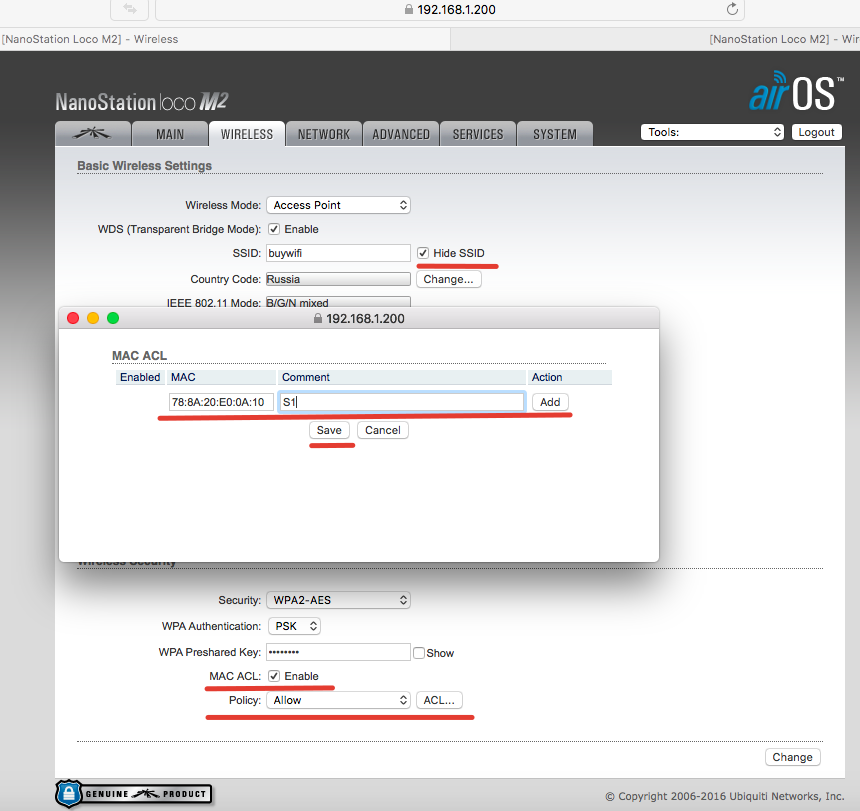

Переходим на вкладку Wireless и ставим галочку Hide SSID что бы скрыть имя сети.

Далее внизу ставим галочку MAC ACL, параметр Policy — Allow и нажимаем ACL.

В новом окне вбиваем разрешенный MAC адреса, которым можно подключаться к этой точке доступа, нажимаем Add и Save.

После нужно так же применить настройки, нажимаем Change и Apply.

На этом настройка моста завершена. Мы рекомендуем так же всегда обновлять прошивки до последней версий. Как обновить прошивку Ubiquiti можно прочитать в нашей статье .

Данная инструкция подходитдля всех устройсва Ubiquiti серии airMAX M Series на которых стоит 6 версия прошивки.

Настраиваем второе устройство в режиме Клиента.

1. Подключаем второе устройство, делаем ту же процедуру что и с первым устройством, пункты 1–3.
2. Далее заходим на вкладку Network и меняем адрес хоста, к примеру, на 192.168.1.21.

На сохранение адреса потребуется некоторое время, после чего устройство перезагрузится и мы вводим в браузере уже нами указанный IP-адрес.</li>В поле Wireless Mode должен стоять режим Station.</li>В итоге, ищем нашу точку доступа. Чтобы это сделать нужно нажать на кнопку Select, где в дополнительном окне должна появиться наша точка доступа.</li>Напротив нашей точки доступа ставим галочку, копируем её MAC-адрес в поле Lock to AP MAC, далее нужно нажать на кнопку Change, а затем Apply для сохранения изменений.</li>Если мы всё правильно сделали, точка доступа запросит пароль шифрования.</li>Далее заходим на вкладку Advanced.</li>Здесь нас интересует параметр Distance, данное значение мы выставляем в зависимости расстояния до точки доступа.</li>Значение ACK Timeout выставляется автоматически, не рекомендуется его менять.</li>Галочка Auto Adjust означает автоконфигурирование параметра ACK Timeout.</li></ol>

Основные особенности NanoStation M2

NanoStation M2 представляет собой компактный, но при этом очень мощный мобильный передатчик с антенной MIMO и мощностью в 600 милливатт. Гаджет идеально подходит для подключения к IP-камерам и получения информации с них. Одним из главных преимуществ гаджета является поддержка технологии Airmax, которая предотвращает ненужные изменения при передаче данных на большие дистанции. В NanoStation M2 встроена интеллектуальная система смены приоритетов для передачи данных с камер или аудиосигнала.

Можно осуществить настройку точки доступа NanoStation M2 для организации масштабной Wi-Fi-сети (например, в небольшом городе), к которой могут подключиться любые клиенты. Такие же точки доступа используются для установки соединения между несколькими филиалами одной компании.

Благодаря возможности переносить тяжелые климатические условия NanoStation M2 отлично зарекомендовал себя в качестве идеального инструмента для организации надежной и бесперебойной сети.

Такое же устройство можно использовать в качестве моста, который будет передавать сигнал на удаленное расстояние (до 7 километров). Это будет эффективно для индивидуальных лиц, которые хотят наладить единую сеть между двумя квартирами в одном городе или дачными домиком и квартирой. Также таким образом NanoStation M2 используют провайдеры связи, которые могут установить в доме одну-единственную рабочую станцию и уже из нее вести провода к каждой отдельной квартире. Основной сигнал, соответственно, передается с помощью другой мини-станции NanoStation M2.

Важным преимуществом гаджетов от Ubiquiti является операционная система Air OS, которая помогает эффективно управлять несколькими точками NanoStation. Там же можно настроить сдвиг частот, чтобы владельцы смартфонов и компьютеров с поддержкой Wi-Fi не могли уловить сигнал, передаваемый вашим мостом NanoStation.

Для чего он нужен

Режим bridge в роутере — возможность увеличить радиус действия Интернета при наличии двух и более сетевых устройств. К примеру, один маршрутизатор подключается к поставщику Интернета, а второй к Вай-Фай сети первого устройства. Таким способом формируется своеобразный мост между сетями с расширением возможностей Вай-Фай и увеличением ее радиуса действия.

Пример. Имеется два рядом стоящих дома. К одному подведен Интернет, а к другому — нет. Чтобы устранить проблему, в первом объекте, куда подведен кабель, устанавливаем роутер. Тот передает сигнал маршрутизатору во втором доме, работающему в режиме моста. В результате в обоих зданиях имеется доступ к Вай-Фай.

Если понимать особенности режима bridge в роутере, что это и как работает, можно сэкономить на покупке дополнительной точки доступа. Достаточно включить технологию WDS (моста), использовав имеющийся под рукой второй маршрутизатор. Главная трудность в том, чтобы настроить оба устройства на правильное взаимодействие.

Ввод параметров для точки доступа

Алгоритм последовательных действий состоит из следующих шагов:

1. В строке для ввода адресов интернет-браузера введите «192.168.1.20»;
2. Нажмите «Enter»;
3. Затем в окне авторизации введите «ubnt» в столбцы логина и кода доступа»;
4. Нажмите «Enter»;

Нажмите и удерживайте около 15 секунд. После этой процедуры параметры авторизации, установленные производителем устройства, снова будут действительны.

1. Переходим во вкладку БЕСПРОВОДНАЯ, где в первом абзаце указываем «Точка доступа»;
2. Введите имя в поле «SSID;
3. В раскрывающемся меню в столбце «Код страны» выберите страну (местоположение устройства);
4. Укажите тип шифрования, например «WPA2-AES» (в зависимости от функциональности устройств, используемых пользователем);
5. Распечатайте код доступа к сети;
6. Нажмите кнопку «Изменить»;
7. Затем нажмите «Применить»;

Обзор NanoStation Loco M2

Ubiquiti NanoStation Loco M2 может использоваться несколькими способами:

• Точка доступа. Обычный роутер с чуть более мощными антеннами. Нет смысла покупать аппарат с такими характеристиками для подобного использования. Есть модели дешевле и практичнее.
• Режим моста. Этот способ раскрывает все преимущества девайса. Позволяет передавать беспроводной сигнал на большие расстояния, где их поймает другой девайс и станет раздавать интернет, как обычный роутер.

Представьте, что вместо того, чтобы тянуть провод через весь участок, вы можете просто закупить пару таких девайсов и установить их в нужных точках. Это сэкономит вам кучу времени, а также уберет волнение по поводу исправности провода и его безопасности.

Характеристики

Теперь поговорим о характеристиках аппарата. Среди них стоит отметить следующие:

• Стандарт Wi-Fi: 4 (802.11n);
• Частота работы передатчика: 2.4 ГГц;
• Скорость вайфай: 150 Мбит/с;
• Мощность основного передатчика маршрутизатора: 23 dBm;
• Режимы работы: мост, повторитель, точка доступа, режим клиента;
• Протоколы обеспечения безопасности:WPA, WPA2;
• Тип антенны: внутренняя, не снимается;
• Коэффициент усиления антенны: 8.2 dBm, 8.5 dBi;
• Ethernet: 1 порт;
• Скорость передачи данных Ethernet: 100 Мбит/с;
• Поддержка Mesh: нет;
• DHCP: есть;
• Многопотоковая передача данных:MIMO 2×2;
• Диапазон рабочих температур: -20℃ ~ 70℃;
• Влажность воздуха: 5% — 95% без конденсации.

У него есть только один порт для подключения кабеля, зато избыточно мощные передатчик и антенны. При этом, скорость он обеспечивает не самую большую.

Режимы работы

Теперь поговорим о режимах работы устройства. Их несколько:

Про первый пункт нет смысла рассказывать. Он представляет собой обычный маршрутизатор, который стоит дома у всех. Повторитель немного интереснее. Он как бы дублирует основную сеть, полностью повторяя сигнал. Можно использовать Ubiquiti NanoStation Loco M2 и так, мощные передатчики позволят расширить зону покрытия основной сети .

Основной способ использования таких девайсов – это в режиме моста. Такое использование позволяет передавать сигнал на несколько километров. Производитель заявляет, что в случае с парой таких девайсов, стабильная связь обеспечивается на расстоянии до 5 километров. При этом скорость между основной сетью и вторичной уменьшается в два раза.

Если вам необходимо расширить сеть на пару десятков метров, то используйте репитер. Мост применяется в тех случаях, когда требуется передать сигнал гораздо дальше. При этом на новом месте организуется другая беспроводная сеть со своим паролем. Только обмен данными между такими двумя точками моста режет скорость в два раза из-за постоянного потока данных.
