Настройка роутеров tp-link в режимах wi-fi-роутера, точки доступа и усилителя сигнала

Wi—Fi 2,4 ГГц против 5 ГГц, отличия, плюсы и минусы

Обратите внимание! При покупке роутера можно обратить внимание, что он поддерживает две частоты: 2,4 ГГц и 5 ГГц. В них работают все домашние беспроводные сети, в зависимости от того, какой маршрутизатор выбирается, выбор может пасть как на более старую полосу в 2,4 ГГц, так и на более новый тип в 5 ГГц

Разница принципиальная. Частота 5 ГГц более новая, каналы внутри неё лучше изолированы и меньше перекрывают друг друга. Достижение хорошей скорости работы в беспроводной сети и использование в полной мере высокоскоростного интернета в данном случае ощущается гораздо проще и удобнее

Что наиболее важно это определенно меньшее количество конфликтов между различными сетями, что стабилизирует скорость сети

Жизнь в блочных домах является большим препятствием для работы при диапазоне 2,4 ГГц, так как известно, что вещание беспроводных сетей ограничивается их каналом, а условия жизни в панельных домах предполагают вынужденное соседство сразу с большим количеством людей, которые вынуждены делить интернет-пространство. Из-за дешевизны 2,4 ГГц оборудования оно является общедоступным, а значит и чаще всего используемым, поэтому нет ничего удивительного в том, что загрузка сетевого трафика в отдельные моменты может быть огромной.

Обратите внимание! В результате сеть Wi-Fi 2,4 ГГц более загружена соседними сетями, что может привести к падению производительности и даже отключению. Это также связано с меньшими передачами и увеличенным пингом (задержкой), что мешает голосовым и видео-разговорам и комфортной игре в онлайн-игры

Полоса 5 ГГц имеет здесь существенное преимущество. Во-первых, сама технология намного лучше: каналы внутри этой полосы независимы, не мешают друг другу и не создают помех. Их также больше, поэтому нет проблем с банальным поиском места для себя. Так что беспроводные сети, вещающие по соседству, не будут оказывать такого негативного влияния на вашу сеть, как в случае частоты вай фай сигнала 2,4 ГГц.

Если есть крутой аппарат, поддерживающий 802.11 aс, то проблем вообще можно избежать. Если интернет-соединение очень высокоскоростное, достигающее свыше 100 Мбит только при кабельном соединении, то на обычном не самом дорогом оборудовании его не следует использовать полностью. На аппаратах с поддержкой 802.11ac / 5 ГГц необходимо почувствовать увеличение скорости передачи и приблизиться к реальной скорости соединения.

Важно! Полоса 5 ГГц лучше проявляет себя в плане скорости и производительности и меньше замечена в разрывах. Частота wifi 2.4 Ггц больше распространена

Она используется на беспроводных телефонах, устройствах Bluetooth и даже на микроволновках. Однако наличие помех может вызвать значительное снижение скорости, а иногда даже полную блокировку сигнала. Версия wifi 5ghz применяется намного реже, но при этом соединение значительно стабильнее, а скорость выше

Частота wifi 2.4 Ггц больше распространена. Она используется на беспроводных телефонах, устройствах Bluetooth и даже на микроволновках. Однако наличие помех может вызвать значительное снижение скорости, а иногда даже полную блокировку сигнала. Версия wifi 5ghz применяется намного реже, но при этом соединение значительно стабильнее, а скорость выше.

Раздел Security – безопасность и пароль Вай-Фай

Пожалуй, самый важный раздел настроек. Параметр QSS (у других роутеров он чаще называется WPS) отвечает за быстрое подсоединение новых устройств к вашей сети нажатием кнопки, без ввода паролей. Если сеть настраиваем вне дома (в офисе), то лучше выключить его (disable).

Раздел настроек безопасности модема TP-Link

·       Network Authentication: тип защиты. Запомните слово WEP – и не применяйте его вообще никогда. Исключительно WPA, или WPA2 – никакие другие значения для защищённого соединения не подходят. Допустимы разновидности типа WPA (Home или Enterprise) также допустимы. Впрочем, существует древнее поверье: человек, который не шифрует свою беспроводную сеть, попадает в рай.

·       Настройка Open в шифровании сети означает, что вашим интернетом могут пользоваться посторонние случайные люди, при этом они могут иметь доступ к компьютерам сети. Используйте её исключительно тогда, когда точно знаете, что делаете. Даже публичные сети ВайФай с бесплатным доступом для кафе/спортзала сейчас принято защищать паролем.

Старый анекдот: лучший пароль компьютерщика – кличка его домашнего животного. Ведь у профессионального айтишника собаку всегда зовут типа sif723@59!kw.

·       Алгоритм шифрования (WPA Encryption). Одинаково хороши и AES, и AES-TKIP, принципиальной разницы нет.

Усиление сигнала Wi-Fi сети на частотах 2.4GHz, и 5GHz с помощью TP-Link RE200

Давайте сначала рассмотрим быструю настройку с помощью кнопки WPS. Скорее всего, на вашем маршрутизаторе есть такая кнопка. Если ее нет, или этот способ не сработает, то ниже я покажу как все настроить через панель управления самого ретранслятора.

Первым делом, включите повторитель в розетку, и подождите секунд 15, пока он загрузится. Затем, на роутере нажмите кнопку WPS. На моем TP-Link Archer C20i она выглядит вот так:

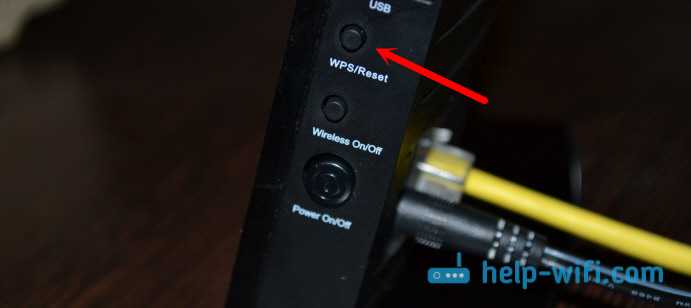

Важно! Не держите кнопку WPS на роутере нажатой слишком долго. Особенно, если она подписана «WPS/Reset»

Примерно через 5 секунд после нажатия на кнопку, будут сброшены настройки роутера к заводским.

После нажатия на кнопку на маршрутизаторе, сразу идем, и нажимаем кнопку WPS на репитере TP-Link AC750 RE200.

Как вы можете увидеть на скриншоте выше, у меня загорелись индикаторы возле 5G, и 2.4G. Это значит, что ретранслятор уже усиливает беспроводную сеть в двух диапазонах. Если горит красный индикатор, то это значит, что сигнал от роутера очень слабый, и нужно установить репитер ближе к точке доступа. А если индикатор возле какой-то сети вообще не загорелся, но у вас роутер транслирует сеть на двух частотах, то это значит, что нужно попробовать настроить AC750 RE200 через панель управления. Так как подключится сразу к двум сетям через кнопку WPS, и усиливать их, не всегда получается.

Настройка TP-Link AC750 RE200 через панель управления

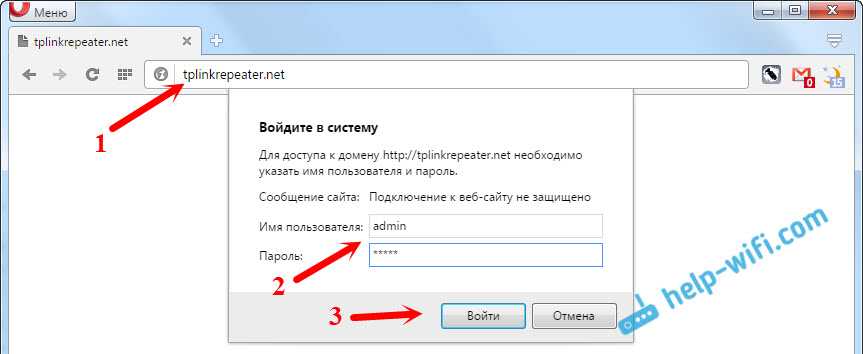

Включите репитер в розетку, и подключитесь к нему по Wi-Fi, или с помощью сетевого кабеля. Откройте браузер, и перейдите по адресу tplinkrepeater.net. Появится страница авторизации. Стандартный пароль и логин: admin и admin. Откроются настройки ретранслятора TP-Link AC750 RE200.

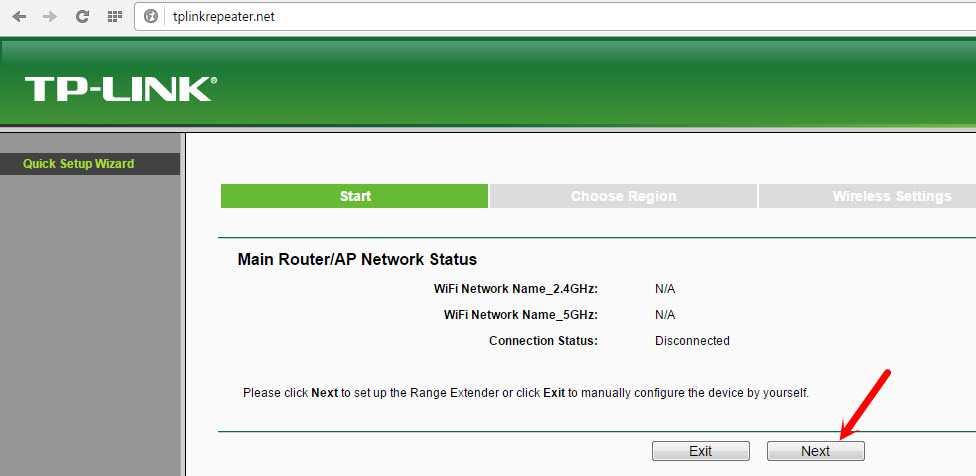

Скорее всего, перед вами сразу появится окно с мастером быстрой настройки (если нет, то перейдите на вкладку Wireless — Connect To Existing Network). Просто нажмите на кнопку «Next».

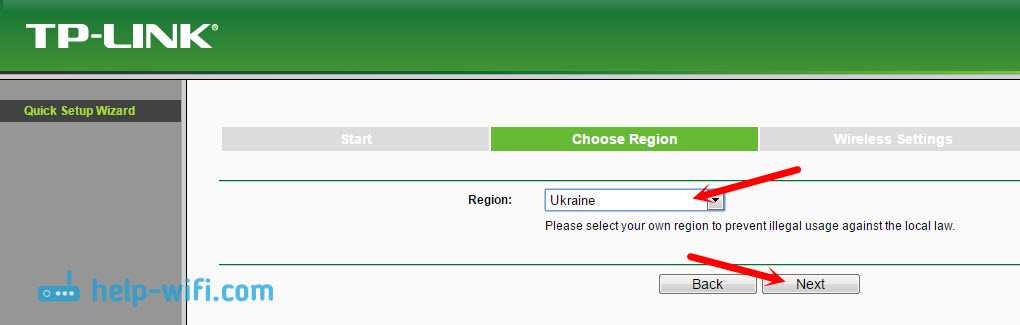

Выберите свой регион.

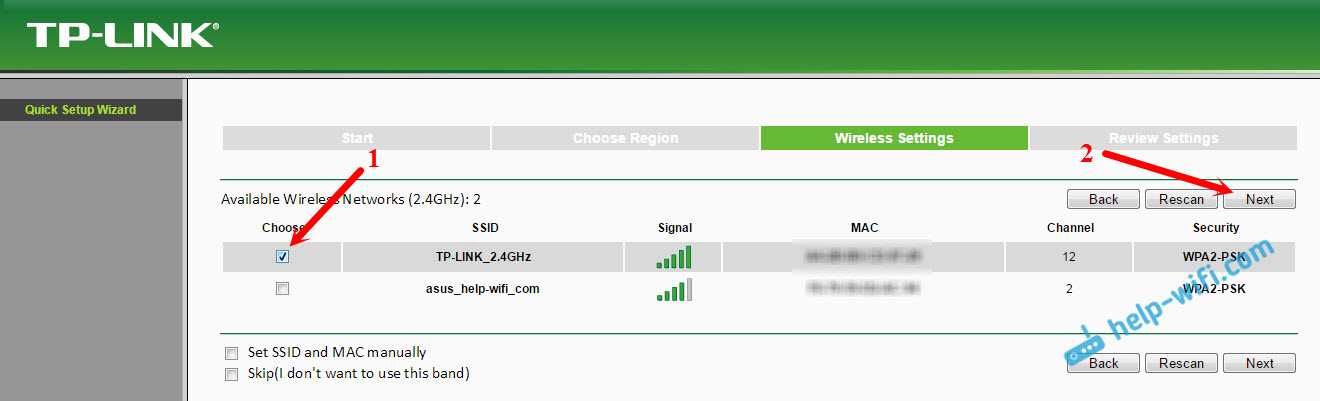

Дальше репитер выполнит поиск сетей на частоте 2.4ГГц. Выделите свою сеть, и нажмите кнопку «Next».

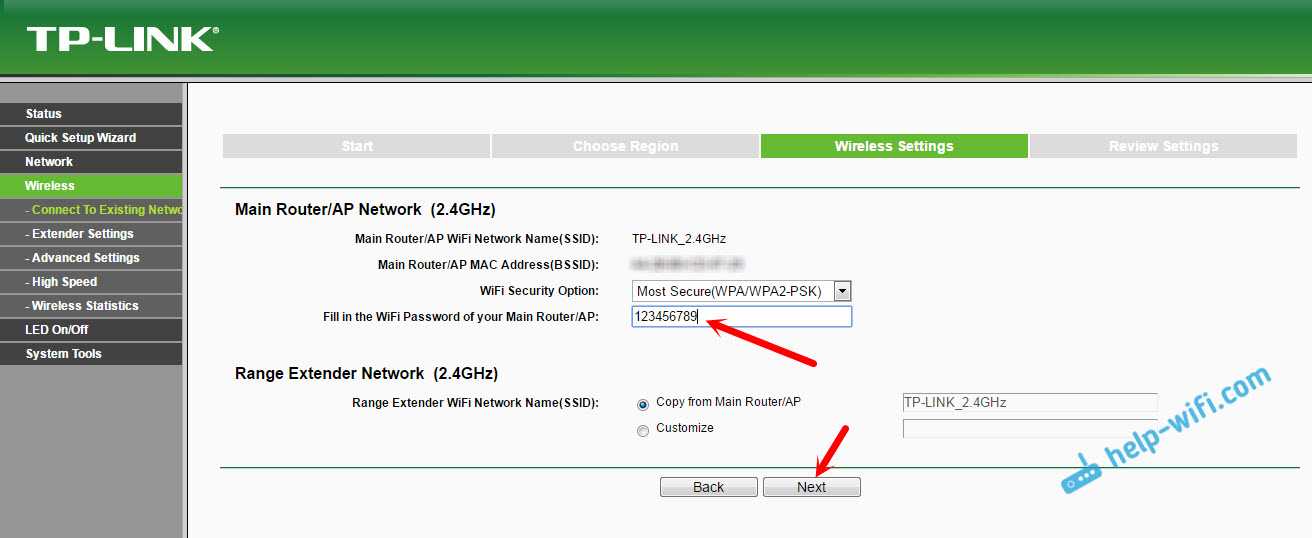

В следующем окне нужно только указать пароль от Wi-Fi сети, которую вы хотите расширить.

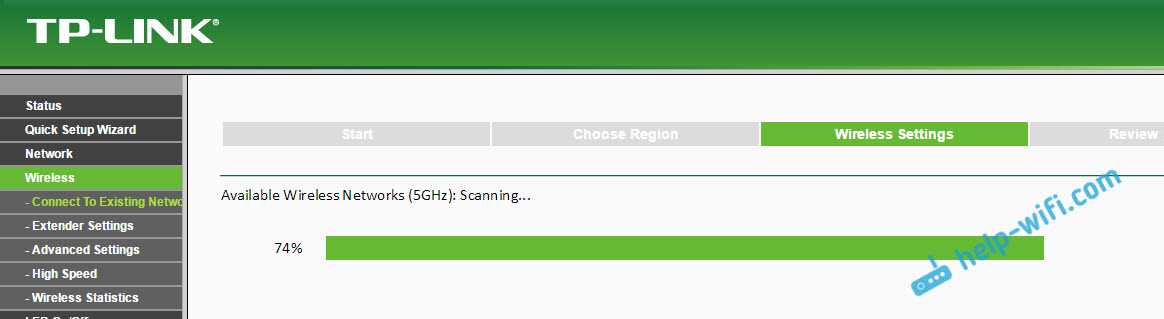

Дальше репитер начнет поиск сетей на частоте 5GHz.

Подключаемся к своей сети на другом диапазоне точно так же, как я показывал выше. Нужно только выбрать сеть, уже на частоте 5GHz и указать пароль к ней.

В итоге, роутер должен выдать информацию по всем настройкам, и нам нужно только нажать на кнопку «Finish».

Репитер перезагрузится, и начнет усиливать ваши Wi-Fi сети

Обратите только внимание на индикаторы на самом устройстве, которые возле 5G, и 2.4G. Они должны гореть зеленым цветом

Если горят красным, то установите репитер ближе к роутеру. Вообще, советую выбрать такое расположение усилителя, что бы он находился в зоне стабильного сигнала от маршрутизатора, и максимально покрывал сигналом нужную вам площадь.

Несколько полезных советов:

1
После настройки, вы сможете отключать TP-Link AC750 RE200, и включать его в другом месте. Повторно настройку выполнять не нужно, все будет работать. Главное, чтобы повторитель был в зоне покрытия Wi-Fi сети, которую вы хотите усилить.

2
На повторителе есть один Ethernet порт, а в комплекте есть сетевой кабель. Это значит, что вы можете подключить к интернету одно устройство по кабелю (игровую приставку, стационарный компьютер, Smart TV). Устройство, у которого нет возможности подключится к интернету по Wi-Fi.

3
Вы всегда можете сбросить настройки AC750 RE200 и выполнить его повторную настройку. Снизу есть кнопка Reset. Нажмите на нее чем-то острым, подержите примерно 10 секунд, и настройки повторителя будут сброшены к заводским.

4
Если вы заметил какие-то проблемы в работе этого ретранслятора, или у вас не получается что-то настроить, то попробуйте обновить прошивку. Достаточно скачать новую версию прошивки для модели AC750 RE200 с сайта TP-Link, зайти в настройки повторителя на вкладку System Tools — Firmware Upgrade, выбрать файл прошивки с расширением .bin, и запустить процесс обновления. Только смотрите, чтобы скачанная прошивка была для вашей аппаратной версии. Аппаратная версия указана на самом устройстве.

260

161118

Сергей

TP-Link

Установка Wi-Fi сети на первом роутере

Давайте начнем конструктивно о том, как из роутера сделать точку доступа вай фай. Прежде чем переключить многофункциональный маршрутизатор в простую АР, нужно установить Wi-Fi соединение. Это делается в окне настроек прибора, сеть от которого нужно расширить. Если основной роутер новый, сначала нужно настроить его и сеть:

• Провод от провайдера подвести к разъему WAN в роутере, а в выход LAN вставить провод для соединения с ПК.
• Включить устройство.
• Установить нужные программ, драйвера. Либо сделать все настройки через браузер, либо с диска, который обычно входит в комплект при покупке.
• Чтобы открыть панель управления роутера, потребуется IP-адрес, который вместе с логином и паролем для входа в административную часть настроек, прописан на дне прибора.
• Указать IP в адресной строке поисковика. При необходимости авторизоваться в системе.
• В появившемся окне создать подключение к Всемирной сети и открыть доступ к местной.

Чтобы настроить выход во Всемирную паутину, в меню WAN выбрать динамический тип подключения (обычно провайдеры предоставляют именно этот вариант соединения). Сохранить выбор, после чего роутер перезагрузится, а страница браузера с настройками обновится. Дальше настраивается Wi-Fi:

В разделе настроек «беспроводная сеть» ввести имя сети в графе SSID. Предпочтительнее с точки зрения безопасности сети указать тип шифрования в меню «Метод проверки подлинности». По умолчанию лучше использовать «WPA Personal» и выбрать «TKIP». «Предварительный ключ WPA» будет паролем для входа в сеть, который защитит соединение от посторонних подключений, так как площадь раздачи вай-фай может выйти за пределы помещения. Изменения сохранить и проверить, заработал ли Wi-Fi. После настройки беспроводной сети и проверки ее работоспособности можно приступать к активации режима АР.

ШАГ 4: Настройка

1. Теперь откройте браузер и введите адрес точки доступа в адресную строку:

1. Вам также будет предложено ввести:
   • Логин — администратор
   • Пароль — администратор
2. Выберите регион и язык. Обязательно установите флажок ниже и нажмите кнопку «Войти».

1. После этого язык панели изменится на русский и вам будет предложено сменить пароль администратора.

1. Мы перейдем на вкладку «Состояния», чтобы начать настройку, нажмите на первый раздел «МАСТЕР».

Далее вы увидите различные способы работы нашего устройства. Давайте подробнее рассмотрим каждый, и вы уже можете использовать пример, чтобы выбрать подходящий для вас.

Точка доступа

Для подключения к Интернету мы будем использовать основной маршрутизатор, к которому будет подключен Интернет. Помимо порта LAN маршрутизатора, есть подключение к тому же порту на TP-Link CPE510. И уже точка доступа раздаст Wi-Fi другим устройствам. Все настройки DHCP будут распространяться маршрутизатором, а не точкой доступа.

При выборе этого пункта вам будет предложено изменить IP-адрес устройства — оставьте значение как есть и переходите к следующему шагу.

А теперь перейдем к настройкам:

• SSID — это имя сети Wi-Fi.
• Регион: укажите свой регион.
• Режим: оставьте значение по умолчанию.
• DFS: активен.
• Ширина канала: установите 20/40 или 20 МГц.
• Канал / частота — автоматически.
• Безопасность — WPA-PSK / WPA2-PSK.
• Пароль PSK: введите ключ для Wi-Fi.
• Настройка расстояния: если вы не знаете точное расстояние, установите значение 0.
• MAXtream — насколько я понимаю, это проприетарная разработка TP-Link, увеличивающая дальность беспроводной сети. Проблема всех этих разработок в том, что они могут неудобно работать со сторонними устройствами, поэтому я бы отключил их. Но в целях тестирования можно попробовать: если есть проблемы с подключением, отключите его.

Клиент/Ретранслятор (Усилитель)/ Мост

В режиме «Клиент» точка доступа подключается к сторонней сети Wi-Fi роутера и раздает ее по кабелю. К кабелю можно подключить не только одно устройство (компьютер или ноутбук), но и другой роутер. Маршрутизатор должен быть подключен к порту WAN и выбрать DHCP (динамический IP) в настройках подключения к Интернету (WAN).

В режиме «Повторитель (усилитель сигнала)» точка доступа подключается к маршрутизатору или другой точке доступа и усиливает сигнал в этой области, полностью копируя эту сеть Wi-Fi. В режиме «Мост» повторяется одно и то же соединение, но есть разница: в этом режиме точка доступа будет раздавать независимую сеть Wi-Fi.

Если вы используете ту же модель (TP-Link CPE510 / CPE220 / CPE210 / CPE520) в качестве основной точки доступа, вам необходимо изменить IP-адрес и изменить цифру. То есть будет так:

• Точка доступа — 192.168.0.254
• Заказчик — 192.168.0.253

Если вы собираетесь подключиться к маршрутизатору Wi-Fi или другому подобному устройству, вам необходимо узнать IP-адрес этого устройства и сделать то же самое: установить тот же IP-адрес, но изменить последнюю цифру. Все еще находясь в маршрутизаторе, перейдите в раздел клиента LAN и установите статический зарезервированный адрес для этой точки доступа в режиме клиента.

На следующем этапе нам необходимо подключиться к Wi-Fi: для этого нажмите кнопку «Поиск». Находим свою сеть и вводим «Пароль PSK». Для первоначальной настройки держите оба устройства на расстоянии не более 5 метров друг от друга.

Если вы используете режим моста, нам нужно ввести независимые настройки сети Wi-Fi с именем и паролем. Вы также можете полностью отключить вещание, чтобы Интернет распространялся только по кабелю.

Точка доступа с маршрутизатором

В этом режиме TP-Link CPE510 работает как обычный роутер: подключается к провайдерскому кабелю и раздает интернет по Wi-Fi.

Как видите, устройство поддерживает только три типа подключения: динамический, статический IP и PPPoE. Берем договор у провайдера, в котором указываются некоторые данные, необходимые для выхода в интернет.

Вводим эти данные.

В итоге осталось настроить wi-fi. Установим настройки как на изображении ниже.

Беспроводной клиент (WISP)

В связи с этим точка доступа подключается к антенне WISP провайдера и только после этого раздает Wi-Fi на свои устройства.

Для подключения к Интернету вам нужно будет указать тип подключения и ввести данные. Если в соглашении ничего не предусмотрено, укажите «Динамический IP-адрес».

С помощью «Поиска» подключаемся к сети провайдера, вводя пароль.

И наконец, давайте войдем в настройки нашей локальной сети Wi-Fi, которую вы будете использовать. Интернет также будет распространяться через порты LAN.

Изменение канала беспроводной сети на других роутерах

В данный момент смена wifi канала актуальна только для 2.4 ГГц. Те, кто используют 5 ГГц, пока могут вздохнуть спокойно — этой частотой мало кто пользуется и она не слишком сильно нагружена.

Прилагаю также изображения настроек для изменения wifi канала на некоторых моделях иных производителях:

Каналы роутера Asus на примере модели RT-N10U B.1Каналы роутера TP Link на примере модели TL-MR3020Каналы роутера Netgear на модели WNDR4700Настройка каналов на D Link на примере DIR-825Настройка каналов на модели D Link DIR-300NRU B.6Настройка каналов на Trendnet TEW-639GR

При замене маршрутизатора или провайдера также нужно следить за тем, чтобы не сбился выбор беспроводного канала. Иначе потом будете думать, что виновник проблем новый оператор или устройство, а на самом деле все дело в несохраненных настройках сети.

Имеет ли смысл выбирать двухдиапазонный WiFi-маршрутизатор?

Двухдиапазонные точки доступа могут работать на двух частотах – 2,4 и 5 ГГц – одновременно или автоматически выбирать один из диапазонов для обеспечения качественной беспроводной передачи данных. Впрочем, некоторые модели можно назвать двухдиапазонными лишь условно, так как они могут работать либо на первой частоте, либо на второй, но не на двух одновременно. Если вы решили, что вам необходимо купить двухдиапазонный беспроводной роутер, то обязательно убедитесь в том, что он может работать на двух частотах одновременно.

Что обеспечивает эта функция? Стоит ли переплачивать за нее? Во-первых, более широкую совместимость. К вашей беспроводной домашней сети можно будет без проблем подключать устройства, работающие и на частоте 2,4 ГГц, и поддерживающие только 5 ГГц. Нормальный двухдиапазонный роутер будет автоматически включать либо обе частоты, либо одну из них, в зависимости от набора подключаемых к нему устройств.

Во-вторых, возможность использования альтернативной частоты увеличивает стабильность соединения в условиях, когда «эфир» заполнен сигналами от точек доступа ваших соседей. Не все современные беспроводные маршрутизаторы поддерживают частоту 5 ГГц, и в этом диапазоне создается меньше помех.

В-третьих, мы можем разделить по частотам подключение устройств работающих на различных протоколах. Ведь протокол, в котором работает вся беспроводная сеть, автоматически выбирается таким образом, чтобы его поддерживали все устройства. И если вы подключите к ней свой старенький ноутбук, работающий только по Wirless-B, то на этот протокол перейдут все устройст
ва, и вы не получите никакого выигрыша от того, что они поддерживают самые современные беспроводные технологии. Если маршрутизатор может поддерживать два диапазона, то один из них он сможет отдать под старый протокол, а второй будет работать на современном.

Если вы хотите создать дома что-то похожее на интернет-кафе: позволить гостям подключаться к беспроводной сети, играть в сетевые игры, иметь доступ к интернету, то лучше выбрать двухдиапазонный роутер. С использованием одного двухдиапазонного маршрутизатора вы сможете как бы разделить сеть на публичную, в которую могут подключаться гости, и приватную – для домашнего использования.

Как правило, поддержка двух диапазонов WiFi-роутером не сильно сказывается на его цене. Но в некоторых модельных рядах эта разница весьма ощутима. Однако она оправдывается заметным расширением функциональных возможностей. Например, двухдиапазонный Netgear N600 (WNDR3700) обойдется вам не дешевле 5300 рублей, а его младший брат, работающий лишь на одной частоте, Netgear N300 (WNDR3500L) стоит уже от 3200 рублей.

CPE510 5 ГГц 300 Мбит/с

Предназначение устройства

Наружные беспроводные точки доступа TP-LINK являются недорогим и качественным решением для обеспечения беспроводного сетевого подключения вне помещения. Благодаря централизованному ПО для управления сетью данные устройства идеально подходят для подключения по схеме «точка-точка», «точка-многоточка», а также для создания беспроводного подключения вне помещения. Превосходные показатели производительности, а также современный дизайн делают беспроводные точки доступа CPE510 и CPE210 идеальным выбором как для предприятий, так и для конечных пользователей.

Описание режимов работы:

В данном режиме точка доступа будет выполнять роль центрального концентратора для различных беспроводных клиентов LAN. Multi-SSID также доступна в данном режиме и поддерживает до 4-х различных SSID и паролей.

В режиме клиента точка доступа может быть подключена к проводному устройству, чтобы функционировать в качестве беспроводного адаптера для получения сигнала от вашей беспроводной сети.

В данном режиме устройство может копировать и усиливать существующий беспроводной сигнал, увеличивать зону покрытия сети, особенно в больших помещениях во избежание образования «мёртвых зон».

Режим моста заимствует текущее беспроводное соединение к Интернет и транслирует его, используя другое имя сети SSID и пароль. В данном режиме вы настраиваете беспроводной клиент на подключение к корневой точке доступа и настраиваете беспроводную точку доступа на локальное беспроводное вещание.

В данном режиме устройство позволяет множеству пользователей иметь совместный доступ к Интернет. Беспроводной порт использует IP-адрес, предоставленный поставщиком Интернет-услуг через Ethernet порт WAN. Беспроводной порт функционирует в качестве порта LAN в режиме точки доступа с маршрутизатором.

Точка доступа и клиент-маршрутизатор (Беспроводной клиент (WISP))

В данном режиме устройство позволяет множеству пользователей иметь совместный доступ к Интернет через беспроводной клиент (WISP). Устройства, подключённые к портам LAN, используют IP-адрес беспроводного клиента WISP, полученный через беспроводной порт. При подключении к беспроводному клиенту WISP беспроводной порт функциониурет как порт WAN в режиме точки доступа с маршрутизатором.

Технология TP-LINK MAXtream TDMA

При увеличении масштабов сети увеличивается возможность конфликтов беспроводных точек доступа и базовых станций, что может выражаться в уменьшении пропускной способности сети и негативным образом влиять на конечном качестве связи. Для уменьшения данного эффекта в наружных беспроводных точках доступа TP-LINK используется технология MAXtream TDMA.

Что выбрать, точку 2,4 или 5 ГГц?

В российских городах и мегаполисах у граждан нет проблем с качеством интернет-соединения. Достаточно лишь вовремя вносить абонентскую плату в полном размере. В небольших населенных пунктах, например деревнях, порой возникают проблемы с интернетом. У провайдера «Ростелеком» есть решение проблемы. Предусмотрен специальный интернет для жителей поселков. В провинции можно обеспечить себя стабильным и именно беспроводным Wi-Fi доступом к Глобальной сети.

Подключение режима Access Point (AP) на роутерах

Роутер в качестве точки доступа настраивается через веб-интерфейс, о том как в него войти можно узнать здесь. В новых маршрутизаторах современных производителей формат «точки доступа» (Access Point) активируется различными способами. В одних моделях АР включается нажатием одной кнопки в панели управления, и, соединенные кабелем роутеры будут готовы к работе. Такой вариант настройки формата работы Access Point встречается в роутерах ASUS и Zyxel. Другой метод включения «точки доступа» кропотливее и состоит в необходимости ручного ввода пользователем обновленного IP-адреса добавочного роутера и остановить работу DHCP-сервера. Этот способ характерен для роутеров от TP-LINK.

Подключение Access Point и главного прибора, сопряженного с интернетом

Оба прибора подключаются друг к другу протягиванием сетевого провода от LAN разъема на первом роутере (в Домашней сети) ко второму. При этом таким же кабелем можно соединить устройства со вторым роутером для пользования интернетом.

Настройка работы DWL-2100АР в разных режимах

WLAN с использованием базовой станции может работать в 5 режимах:

• Accec Point (АР) — режим по умолчанию — устройство работает как рядовая беспроводная точка доступа;

  Access Point (точка доступа) — устройство выполняет свои прямые обязанности — обязанности точки доступа, по умолчанию используется именно этот режим

• WDS — режим моста, когда несколько станций создают друг с другом беспроводное мостовое соединение;

  WDS — технология, позволяющая расширить зону покрытия беспроводной сети путём объединения нескольких Wi-Fi точек доступа в единую сеть без наличия проводного соединения между ними, отличительной чертой WDS по сравнению с другими решениями является сохранение MAC-адресов клиентов сети

• WDS + AP — работа в режиме моста + дополнительно как Wi-Fi точка доступа;

  WDS with АР используют, когда необходимо соединить несколько существующих сетей в одну, где данная точка доступа является главной

• АР Client — режим для подсоединения проводного клиента к беспроводной сети;
• АР Repeater — режим повторения сигнала основной базовой станции, если прямая связь между точками невозможна.

  Если сигнал постоянно плохой, то скорее всего точка доступа не может покрыть большую площадь, к тому же помехи и толщина стен играют немалую роль, в этом случае решить проблему поможет настройка девайса в режиме АР Repeater

Настройка DWL-2100АР в режиме АР

Accec Point используется при формировании беспроводного покрытия сети, созданной при помощи кабелей:

1. В меню LAN выбираем способ получения ІР для DWL-2100АР — ручная прописка адреса либо динамическое получение. Нажимаем Apply.

   Чтобы присвоить «нормальный» ІР для DWL-2100АР, необходимо во вкладке Home в разделе LAN (поле Get IP From) выставить ручной (Static Manual) режим получения IP-адреса, затем указать IP точки доступа, маску подсети и шлюз, обговорив эти параметры с системным администратором

2. Открываем раздел Home → Wireleess → выбираем режим Accec Point → задаём значения Channel = 6 и SSID = dlink. После чего нажимаем Apply, чтобы сохранить параметры.

   DWL-2100АР в режиме АР позволяет подключить беспроводных клиентов, работающих по принципу клиент/сервер, при этом беспроводная сеть должна состоять как минимум из одной точки доступа, к которой подключаются беспроводные клиенты

Настройка DWL-2100АР в режиме моста

Создание моста — наиболее востребованная возможность WAP 2100АР. Чтобы наладить мост:

1. Переходим в раздел Advanced, затем в пункт Mode и выбираем разновидность моста — PtP Bridge (режим «точка-точка») или PtMP Bridge (соединение множества точек).
2. Для выбранной конфигурации прописываем MAC-адрес DWL-2100АР. Этот показатель идентифицирует устройство в сети и является неизменным. Его можно найти на упаковке либо на наклейке оборудования. Нажимаем Apply. Перезагружаем устройство, после чего режим моста будет сконфигурирован.

   Bridge (Point to Point) позволяет соединить две проводные локальные сети через беспроводной мост, Bridge (Point to Multi-Point) позволяет соединить до шести проводных локальных сетей, в этих режимах беспроводные клиенты не могут подключаться к базовой станции, так как она настроена на связь только с удалёнными точками, работающими в аналогичном режиме

Настройка DWL-2100АР в режиме клиента

Настраивается беспроводной клиент аналогично созданию моста: Advanced → Mode → отмечаем флажком AP Client → прописываем MAC-адрес → нажимаем Apply для сохранения изменений.

DWL-2100АР в режиме Client может подключаться к удалённой точке доступа как обычный беспроводной адаптер, в этом случае к DWL-2100АР могут подключаться только проводные клиенты сети, а вот удалённая точка может работать в полноценном режиме AP

Настройка DWL-2100АР в режиме репитера

AP Repeater ретранслирует сигнал базовой станции. Активировать опцию можно точно так же, как и режим клиента: Advanced → Mode → отмечаем АР Repeater → прописываем MAC-адрес DWL-2100AP → Apply.

В режиме беспроводного повторителя, DWL-2100АР позволяет расширить диапазон действия беспроводной сети посредством повторения сигнала от удалённой точки доступа, для чего в настройках следует указать MAC-адрес удалённой точки (опция MAC-clone), для режима Repeater рекомендуется использовать ТД одного производителя, сделанные на одинаковом чипсете
