Как настроить интернет на компьютере через роутер tp link через кабель

Чем отличается WAN от LAN подключения на роутере?

Сразу вытекает логичный вопрос — чем вообще отличаются порты WAN и LAN на роутере, если и в тот и в другой производится подключение кабеля RJ-45? Разъемы LAN, в отличие от WAN, предназначены для соединения с локальной сетью по кабелю других устройств — компьютеров, ноутбуков, принтера, IP камеры и так далее.

В WAN идет кабель, который протянул в квартиру провайдер для подачи интернета на сам маршрутизатор
В LAN — провод от другого устройства, которое необходимо подключить к интернету и локальной сети

Как я уже говорил, во многих из них нет беспроводного Wireless адаптера (WiFi 802.11ac или 802.11n), и их можно подключить к интернету только с помощью сетевого кабеля. Поэтому портов LAN чаще всего больше, чем WAN — обычно от 2 до 4.

Также отличаться также может и скорость интерфейса. Например, в недорогих моделях маршрутизаторов скорость интернета через WAN будет ограничена 100 мбит/c при том, что локальная сеть (по LAN) может быть гигабтной, то есть достигать 1 гбит/c.

То же касается и беспроводного интерфейса Wireless LAN, где скорость зависит от диапазона частот. На 2.4 ГГц (стандарт WiFi 802.11n) обычно ограничен 150 или 300 мбит/c, а на 5 ГГц (802.11ac) может достигать 900 мбит/с и выше.

Дополнительные настройки Wi-Fi

В разделе настройки беспроводной сети можно сменить пароль на Wi-Fi, имя сети (SSID) и установить некоторые дополнительные параметры.

Учтите, если вы, находясь в панели администрирования, сами подключены к роутеру через Wi-Fi, то после смены имени или пароля сети вам придется заново к нему подключиться (к сети с новым именем и паролем).

Можно скрыть SSID из доступного всем списка сетей — правда вам, чтобы подключить к ней новое устройство, имя сети придется вбивать вручную

Опция капризная и пользоваться ей лучше с осторожностью — не все устройства нормально подключаются к «невидимой» сети

Обратите внимание на используемые технологии аутентификации — общепринятым для домашних сетей на сегодняшний день является стандарт аутентификации WPA2-PSK с шифрованием по алгоритму AES. Можно также настроить используемый новой сетью радиочастотный канал — но большинство роутеров автоматически выбирают наименее загруженный

Можно также настроить используемый новой сетью радиочастотный канал — но большинство роутеров автоматически выбирают наименее загруженный.

Внутри раздела настройки беспроводной сети (или отдельно — зависит от производителя) есть еще два параметра: WPS и гостевая сеть.

WPS — это технология автоматической защищенной настройки соединения, в которой обнаружилось несколько уязвимостей. Если вы не хотите, чтобы к вашей сети подключались чужие пользователи, в обход даже самого сложного пароля, эту функцию нужно отключить. И не включать.

Гостевая сеть пригодится, если вы готовы делиться с гостями Интернетом, но не хотите давать им доступ к своей локальной сети (к устройствам, подключенным кабелем LAN и по Wi-Fi). При включении гостевой сети создается отдельная Wi-Fi точка, с отдельным именем и паролем, которые можно смело называть гостям.

Как подключить кабельный интернет к компьютеру

Для осуществления этой процедуры, необходимо взять роутер с одним не занимаемым разъемом для кабеля, шнуром в комплекте и ПК. Потом взять кабель и одним концом подсоединить его к LAN-разъему желтого цвета, сзади маршрутизатора. Не имеет значения порядок подключения кабеля. Другой конец проводника требуется подсоединить к такому же разъему на ПК.

Осталось проверить появление индикатора к подключению разъема проводника к компьютеру. Если это случилось, дисплей устройства покажет соответствующую информацию. На панели с уведомлениями внизу справа покажется соединение без ошибок.

Этапы настройки

1. Берем ваш USB-модем от оператора мобильного интернета и вставляем и вставляем его в USB порт на роутере, а кабель Ethernet (или патчкорд), который идет в комлпекте с роутером, первым концом в разъем LAN на роутере, вторым — в сетевую карту вашего компьютера.

2. На вашем персональном компьютере (под управлением Windows 7) заходим в раздел сетевых настроек, делаем это по такому пути: Пуск => Панель Управления => Сеть и Интернет => Центр управления сетями и общим доступом => Управление сетевыми подключениями => Изменения параметров адаптера.

Нажимаем правой кнопкой мыши по пункту «Подключение по локальной сети» далее «Свойства» потом в пункт меню Протокол Интернета который «TCP/IPv4» и выбираем следующие пункты «IP автоматически» и «DNS сервера автоматически»

Сохраняем, нажимаем «ОК».

3. На роутера (с его обратной стороны) находим IP адрес, который используется для входа в админку роутера (как правило это — 192.168.0.1), и доступы (зачастую login:admin, password: admin)

4. Открываем ваш любимый браузер и пишем там где адресная строка — 192.168.0.1 (или тот другой, который указан на роутере), и залогиниваемся.

5. Смотрим на меню роутера и находим пункт «USB модем» ( или может быть 3G/4G или настройка USB и т.п. варианты), активируем его и вводим в указанные на изображении поля данные для вашего оператора.

Приведу список настроек для большинства мобильных операторов, но напомню актуальные настройки ищите у своего мобильного оператора.

Мегафон

APN: internet

Номер доступа: *99# или *99***1#

Имя пользователя: gdata (не обязательно)

Пароль: gdata (не обязательно)

Билайн

APN: internet.beeline.ru или home.beeline.ru

Номер доступа: *99# или *99***1#

Имя пользователя: beeline

Пароль: beeline

APN: internet.mts.ru

Номер доступа: *99# или *99***1#

Имя пользователя: mts Пароль: mts

APN: internet.tele2.ru

Номер доступа: *99# или *99***1#

Точка доступа: internet.usi.ru

Имя пользователя/пароль: пусто

Номер дозвона: *99***1#

APN: yota.ru

Номер доступа: *99#

Имя пользователя: (пусто)

Пароль: (пусто)

APN: пусто Номер дозвона: #777

Имя пользователя: mobile

Пароль: internet

Смартс

APN: internet.smarts.ru

Номер доступа: *99# или *99***1#

Имя пользователя: internet (не обязательно)

Пароль: internet (не обязательно)

Точка доступа/APN: mts

Имя пользователя/User name: mts

Пароль/Password:

Точка доступа/APN:internet

Имя пользователя/пароль: не требуются

Номер доступа: *99#

Билайн Украина

Точка доступа(APN): internet.beeline.ua

Номер доступа: *99#, *99***1# или *99**1*1#для некоторых моделей телефона

Пользователь: необязательный параметр – можно оставить незаполненным;

Пароль: необязательный параметр – можно оставить незаполненным.

Киевстар

APN:

Для абонентов предоплаченной связи — www.ab.kyivstar.net

Для контрактных абонентов — www.kyivstar.net

Номер доступа: *99# или *99***1#

Точка доступа: internet

Номер дозвона: *99#

Логин: (пусто)

Пароль: (пусто) Строка инициализации модема (необязательно): AT+CGDCONT=1,»IP»,»internet»

Билайн (Beeline KZ)

Точка доступа: internet.beeline.kz

Номер дозвона: *99#

Логин: beeline

Пароль: beeline Строка инициализации модема (необязательно): AT+CGDCONT=1,»IP»,»internet.beeline.kz»

Kcell-Activ

Точка доступа: internet

Номер дозвона: *99#

Логин: (пусто)

Пароль: (пусто)

Строка инициализации модема (необязательно): AT+CGDCONT=1,»IP»,»internet»

Некоторые модели роутеров поддерживают автоматическую настройку в зависимости от оператора мобильной связи.

Применяем настройки и перезагружаем роутер.

6. Открываем в меню роутера «Беспроводная сеть» и задаем следующие значения:

SSID — имя вашей wifi сети.
Защита вашей сети — WPA2-Personal
Шифрование — AES или TKIP
Пароль — секретный набор символов для Wi-Fi, не менее 8 символов.

7. Применяем и сохраняем настройки. Включаем ваш компьютер (с Wi-Fi модулем). Заходим в беспроводные соединения (в правом нижнем углу иконок Windows, там где часы). Ищем в списке вашу сеть и производит подключение.

8. Пьем чай, едим баранки — настройка закончена.

https://polzablog.ru/kak-nastroit-wi-fi-router-doma.html
https://vpautinu.com/nastrojki-routerov/3g-4g-modemy/kak-podklucit-dla-razdaci-interneta
http://winetwork.ru/nastrojka-routera/router-cherez-usb-modem.html

Настройка интернета – просто

Любой современный модем сейчас снабжается удобным мастером настройки, да к тому же на русском языке. У меня сейчас в моей модели так и написано – «Быстрая настройка». Там действительно все очень подробно показано и рассказано, прям совсем для чайников. Поэтому здесь не буду широко останавливаться на этом, просто приведу пошаговую инструкцию, что он делает обычно:

И все! Все настройки. Сплошные далее-далее-далее. Так что далее покажу чуть больше на старом модеме со скринами. Вдруг понадобится подобное использовать. Что классно – все модели TPLink так или иначе имеют очень схожий интерфейс.

Индикация

Индикаторы используются в маршрутизаторах для определения активных подключений. Это лампочки на передней или верхней части устройства.

Индикатор WAN обозначается буквой «I» или может быть глобусом. Если к соответствующему разъему ничего не подключено, светодиод не горит. Также он может быть неактивным, если поврежден кабель или есть проблема с коммутатором провайдера. В общем, если индикатор интерфейса WAN не активен, это означает, что сигнал не достигает маршрутизатора.

Если индикатор мигает желтым, значит, сигнал идет, но на устройстве нет интернета. На роутере введены неверные настройки или есть проблема с оборудованием провайдера. В этом случае неисправность кабеля исключена.

Порты LAN также имеют индикацию. Обычно это номера, соответствующие серийным номерам разъемов или значкам монитора. У каждого разъема есть собственный светодиод, который указывает, какие порты подключены в данный момент. Однако есть модели без индикации портов LAN или со светодиодом для всех портов.

Если индикатор не активен, это означает, что к порту ничего не подключено или подключенное устройство отключено от сети. Это также может указывать на проблему с кабелем.

Сетевые адаптеры в диспетчере устройств Windows

В диспетчере устройств Windows есть отдельный раздел «Сетевые адаптеры», в котором отображаются все сетевые адаптеры, установленные в системе. Чаще всего это сетевая карта (LAN), адаптер Wi-Fi (WLAN), устройства Bluetooth и системные устройства: адаптер TAP-Windows, Microsoft Virtual Wi-Fi, Microsoft Wi-Fi Direct, WAN Miniport и т.д.

В этой статье я хочу рассказать об этих переходниках. За что они несут ответственность и как работают. Какие сетевые адаптеры должны быть в диспетчере устройств Windows. Как их туда добавлять и убирать. Поскольку сетевые адаптеры не отображаются в диспетчере устройств, они не удаляются, они не работают, Wi-Fi и Интернет не отображаются. В том же диспетчере устройств эти адаптеры часто отображаются с ошибками. Например, «код 31». Бывает, что рядом с адаптером появляется восклицательный знак, стрелка или сам значок прозрачный. Это означает, что в работе данного устройства есть ошибки, оно неисправно или отключено.

Мой раздел «Сетевые адаптеры» в диспетчере устройств выглядит так (в Windows 10) :

Это на ноутбуке, в котором помимо сетевой карты подключены Wi-Fi и модуль Bluetooth. Например, на обычном персональном компьютере или ноутбуке, где в этом разделе не установлены драйверы для Wi-Fi и Bluetooth, вы можете увидеть адаптер — сетевую карту (у меня этот контроллер из семейства Realtek PCIe GBE). Так как Windows почти всегда автоматически устанавливает драйвер на сетевую карту. И он присутствует практически во всех системных блоках и ноутбуках. Однако в настоящее время уже существует множество ноутбуков без сетевой карты.

Давайте подробнее рассмотрим каждый адаптер и разберемся, для чего он нужен и как работает. Рассмотрю на примере переходников в своем ноутбуке.

Контроллер семейства Realtek PCIe GBE — это сетевая карта (LAN) от производителя Realtek (в моем случае). Требуется подключение к Интернету с помощью сетевого кабеля, который подключается к порту Ethernet на ноутбуке или ПК. Его название обычно содержит слова «PCI-E» или «Ethernet». Самыми популярными производителями этих контроллеров являются Realtek, Qualcomm Atheros, Intel. Если этот адаптер не найден в диспетчере устройств, он либо не установлен (или поврежден), либо драйвер не установлен. Подробнее об этом читайте здесь: Какой драйвер нужен для сетевой карты (контроллера Ethernet).
Intel (R) Dual Band Wireless-AC 3160 — это адаптер Wi-Fi. Через него подключаемся к сетям Wi-Fi. На ноутбуках он обычно встроен. А на ПК необходимо приобрести и подключить адаптер USB или PCI. Если у вас настольный компьютер, прочтите статью о том, как выбрать адаптер Wi-Fi для вашего ПК. Слова, по которым можно идентифицировать адаптер Wi-Fi: «WLAN», «Wireless», «AC», «Dual Band», «802.11». Производители могут быть разными: Intel, Atheros, Broadcom. Если в Диспетчере устройств такого адаптера нет, значит он не подключен / драйвер поврежден / не установлен. Чаще всего проблема в драйверах. Поэтому статья может быть вам полезна: Как установить драйверы на Wi-Fi адаптер в Windows 7.
Устройство Bluetooth (персональная сеть): эти адаптеры отвечают не за работу Bluetooth, а за организацию локальной сети через Bluetooth, через разные протоколы. Их могло быть несколько. Если таких адаптеров нет, адаптер Bluetooth не подключен, он не настроен или эта сеть не настроена. Может пригодиться: как включить Bluetooth на ноутбуке.
TAP-Windows Adapter V9 — это виртуальный сетевой адаптер Windows. Его можно использовать для разных задач. Чаще всего он обнаруживается после настройки VPN, установки программ, изменяющих настройки сети.
Минипорты WAN — это системные адаптеры, необходимые Windows для подключения к Интернету по различным протоколам (PPTP, PPPoE, L2TP и т.д.) .

Он также может отображать «Виртуальный адаптер Wi-Fi Direct (Microsoft)», «Размещенный сетевой виртуальный адаптер (Microsoft)», «Сетевой адаптер отладки ядра (Microsoft)». Это все системные адаптеры, необходимые для работы определенных функций. Чаще всего это функция развертывания Wi-Fi через командную строку или мобильные точки доступа в Windows 10.

Как подключить вай фай роутер к компьютеру? | Твой сетевичок

Как подключить вай фай роутер к компьютеру? Данным вопросом «терзается» большинство начинающих пользователей, которые впервые принесли домой заветную коробочку с новеньким (или не совсем новеньким») современным маршрутизатором и теперь представления не имеют, как пользоваться сим чудом современной сетевой индустрии.

Однако тех, кто мечтает «по-быстрому» подключить интернет на компьютере через wifi роутер и с головой окунуться в бескрайние просторы мировой виртуальной сети, придется несколько разочаровать: помимо непосредственно подключения потребуется также специальная настройка маршрутизатора через веб-интерфейс устройства.

При этом у каждой модели есть свои «тонкости», поэтому данный вопрос мы отдельно рассмотрели в разделе Сетевое оборудование», где представлены инструкции к большинству современных маршрутизаторов.

Так, вы можете ознакомиться с особенностями подключения модемов Dlink, роутеров Asus, TpLink, Upvel и Sagemcom и даже настройкой оптического терминала ZTE, работающего по технологии Gpon.

Кроме того, можно воспользоваться поиском по сайту для ознакомления с информацией по остальным моделям маршрутизаторов или задать вопрос в специально отведенной для этого рубрике.

Однако несмотря функциональные различия и особенности веб-интерфейса, непосредственно подключение вай фай роутер к компьютеру у большинства моделей осуществляется одинаково, и в данной статье мы подробно рассмотрим, как соединить роутер с компьютером через сетевой кабель.

Как подключить компьютер к роутеру через кабель?

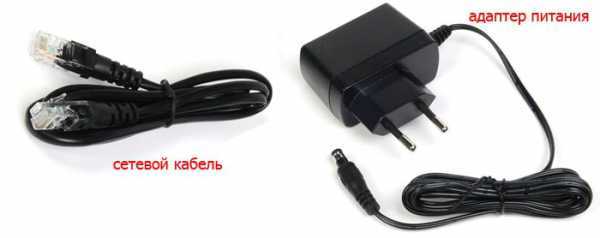

Для соединения wifi роутера с компьютером (или ноутбуком) по витой паре вам потребуется:

— сетевая карта с гнездом Ethernet RJ-45 — у большинства компьютеров и лэптопов Ethernet-модуль встроен в материнскую карту;

— непосредственно Wi-Fi роутер;

— «патч-корд» — короткий шнур со штекером RJ-45, напоминающим телефонный разъём. Как правило, он «входит» в базовый комплект поставки маршрутизатора. При отсутствии оного можно приобрести отрезок обжатой коннекторами витой пары в любом компьютерном магазине (стоимость кабеля колеблется в районе 100 рублей);
— стандартный адаптер питания маршрутизатора. Обычно он также «включён» в поставку роутера, однако существуют модели, в которых питание подаётся через USB—micro-USB шнур.

Перед тем, как подключить вай фай роутер к компьютеру, необходимо отсоединить интернет-кабель от ПК (если он подключён, а в компьютере установлен только один Ethernet-адаптер).

Далее чтобы самостоятельно правильно подключить роутер к компьютеру следуйте данной инструкции:

Шаг 1. Подключите блок питания к электросети 220 Вольт и к роутеру в соответствующий разъём (обычно он обозначен как DC, Power или 9V). Модели с разъёмом питания micro-USB вы можете «запитать» с помощью USB-порта компьютера.

Шаг 2. Подключите патч-корд к гнезду «LANx» (где x — 1, 2, 3, …) маршрутизатора.
Шаг 3. Другой конец кабеля подключите к ПК (порту Ethernet).
Шаг 4. На данном этапе операционная система должна определить подключение — ваш роутер успешно соединен с ПК. Далее необходимо установить корректные настройки сетевой карты для Windows XP или Windows 7/8.

Если помимо компьютера вы планируете подключать к роутеру периферийные сетевые устройства — ознакомьтесь с инструкцией как подключить принтер к вай фай роутеру.

Что делать, если подключение к роутеру не определяется ОС?

Возможные причины:

1. Патч-корд некорректно подключён к маршрутизатору. Убедитесь, что он присоединён к порту LAN — при подключении должен раздаться характерный щелчок..
2. Ethernet-адаптер отключен в операционной системе, либо отсутствуют драйверы для данного компонента. Убедитесь, что сетевая карта не выключена и корректно определена.

Настройка ноутбука для подключения интернета по кабелю

Конфигурирование системы зависит от аппаратного обеспечения и сетевых протоколов, используемых конкретным оператором. При настройке клиентского оборудования чаще всего встречаются DHCP и PPPoE.

Динамический или статический IP (DHCP) – настройки для Windows

Сначала нужно напрямую подключить интернет в клиентское устройство через кабель провайдера. Если соединение не работает должным образом, на значке сетевых подключений будет отображаться желтый восклицательный знак. Это обозначает, что кабель подсоединен, но связь с интернетом отсутствует.

Исправить ситуацию поможет редактирование опций сетевых подключений. Для этого делаем правый клик по соответствующему значку в области уведомлений. В появившемся меню жмем на пункт перехода в центр управления сетями и общим доступом.

На открывшейся странице, смотрим навигацию слева, переходим к разделу изменений параметров адаптера. Выделяем подключение по локальной сети, на котором указано название сетевой карты, обычно это модели Realtek или Atheros.

Делаем клик правой кнопкой мыши и в выпадающем меню нажимаем на пункт «Свойства».

Откроются опции подключения, в которых делаем двойной клик по параметру «IP версии 4» или выделяем его одним кликом правой кнопки мыши и жмем «Свойства».

Затем нужно настроить интернет-протокол TCP/IPv4. В зависимости от технологий построения сети, применяемых провайдером, существует два варианта: динамический или статический IP.

Если все необходимые параметры были указаны правильно, соединение будет устанавливаться автоматически после подключения кабеля.

PPPoE

В этом случае провайдер предоставляет не IP-адрес, а данные авторизации – пару логин/пароль. Чтобы подключить ноутбук к интернету через сетевой кабель при помощи технологии PPPoE необходимо добавить новое подключение в центре управления сетями и общим доступом.

Затем откроется окно выбора варианта подключения, в котором нужно выбрать первый пункт.

В следующем окне выбираем «Высокоскоростное PPPoE»

Далее откроется страница указания данных аутентификации пользователя. В поля нужно вводить значения, предоставленные оператором связи.

Если все сделано в соответствии с вышеизложенной инструкцией, а также введены верные данные аутентификации пользователя, можно нажимать «Подключить» и наслаждаться комфортом и скоростью кабельного интернета.

Видео по подключению PPPoE на Windows 10:

Пошаговая инструкция по подключению

Причиной подключения к роутеру интернет провода может стать:

отсутствием на оборудовании модуля Wi-Fi;
выход из строя имеющегося сетевого адаптера;
необходимость настройки самого маршрутизатора или обновление его прошивки;
низкая скорость принимаемого сигнала.

Что касается скорости, то она значительно снижается при просмотре видеофайлов через интернет или передачи информации в большом объеме. Кроме того, скорость сигнала может сильно снизиться, если установлена система видеонаблюдения.

Для осуществления процедуры присоединения берется роутер, на котором есть незанятый разъем, чтобы подключить провод. Один конец кабеля следует подсоединить к LAN-разъему (как правило, желтого цвета), который находится сзади роутера. Другой конец подсоединяется непосредственно к разъему на ПК.

После чего следует проверка наличия подключения к сети. Если лампочки горят, значит, сигнал есть.

Проводное подключение через роутер

Особое внимание нужно уделить подсоединению к уже работающей системе и кабелю интернета нового компьютера. Если это будет онлайн-подключение, то действия выполняются в такой последовательности

Если это будет онлайн-подключение, то действия выполняются в такой последовательности.

Вначале кабель вставляется в компьютерную карту, а затем выполняются следующие действия, чтобы настроить подключение:

Зайдя в меню «Пуск» перейти в «Мой компьютер».
После чего через «Панель управления» зайти в «Центр управления сетями и общим доступом».
Для подключения нужно выбрать кнопку «Настройки нового подключения сети».
Найдя иконку подключения к Интернету, активировать клавишу «Высокоскоростное».
Кроме того потребуется ввести логин и пароль, чтобы иметь возможность принимать сигнал интернета. Все это есть в договоре оказания услуг.
Если настройки выполнены правильно, на панели загорится значок подключения к сети.

Если роутер не новый, лучше сбросить все имеющиеся на нем настройки. Для этого в приборе есть специальная кнопка с названием Reset. Нажав на нее и подержав несколько секунд, можно вернуться к заводским настройкам.

При подключении уже настроенного компьютера или ноутбука к роутеру нужно вставить кабель в гнездо и дождаться сигнала, что прибор работает. Это отразится и на подключенном устройстве, так как появится значок новой сети.

Когда роутер не настроен или есть иные проблемы с подключением, на приборе будет мигать желтый сигнал, которые означает, что подсоединить интернет не удалось.

Подключение без роутера

Настройка интернета через кабель самый простой способ подключения интернета. Кабельный способ самый надежный, он позволяет напрямую осуществить подсоединение провода к порту Ethernet в оборудовании. Он расположен с внутренней стороны компьютерной панели. Для приема сигнала нужно настроить новое соединение.

Если взять за пример Windows 10, то последовательность действий будет такой:

Войдя в меню «Пуск», перейти в «Параметры».
Затем нажать «Сеть и Интернет» и найти вкладку VPN с настройками параметров адаптеров.
В папке будут видны все возможные подключения, которые доступны для данного устройства.
Выбрав кнопку «Свойства» через клавишу интернета можно прочитать протокол TCP/IP четвертой версии 4.
Чтобы ввести статический IP-адрес потребуется узнать настройки у своего провайдера.
Чаще всего настройки делаются в автоматическом режиме самим сервером. Нужно только нажать на «OK» и проводной доступ к другому устройству будет осуществлен.

Правильное подключение маршрутизатора.

В чём разница между WAN и LAN на роутере?!

Для обычного юзверя, тем более новичка, все эти ваши абревиатуры WAN, LAN и тп. — китайская грамота. Но всё равно, со временем, придётся разбираться. Мы вам в этом поможем!

LAN (Local Area Network) – это локальная сеть. WAN (Wide Area Network) – это глобальная сеть. Ключевые различия между локальной и глобальной сетью:

Размер сети. Локальная сеть обычно небольшая — в пределах дома, офиса или какой-то организации. В последнем случае она может объединять целый комплекс расположенных рядом зданий (его ещё называют «Кампус»). А вот глобальная сеть распределяется на гораздо большее количество пользователей и расстояния. Самый яркий и главный пример глобальной сети — это Интернет.
Количество пользователей. Сколько дома у Вас подключено устройств? Пять, десять, пятнадцать? В локальной сети количество пользователей может варьироваться от нескольких устройств и до нескольких тысяч, в случае крупного предприятия. Каждый компьютер, планшет или смартфон в этом случае – это узел локальной сети. В глобальной сети Интернет пользователей миллионы! Десятки миллионов!
Типы сервисов. В локальной сети, как правило, используются службы доступа к файлам и принтерам (например, SMB или FTP). И обычно на этом всё. А в через глобальные сети работает электронная почта, мессенджеры, облачные сервисы и дисковые пространства..

Для понимания того, как глобальная сеть WAN связана с более мелкими локальными сетями LAN посмотрите вот такую схему:

В техническом плане глобальные сети отличаются от локальных, в первую очередь, на физическом и канальном уровнях модели OSI.

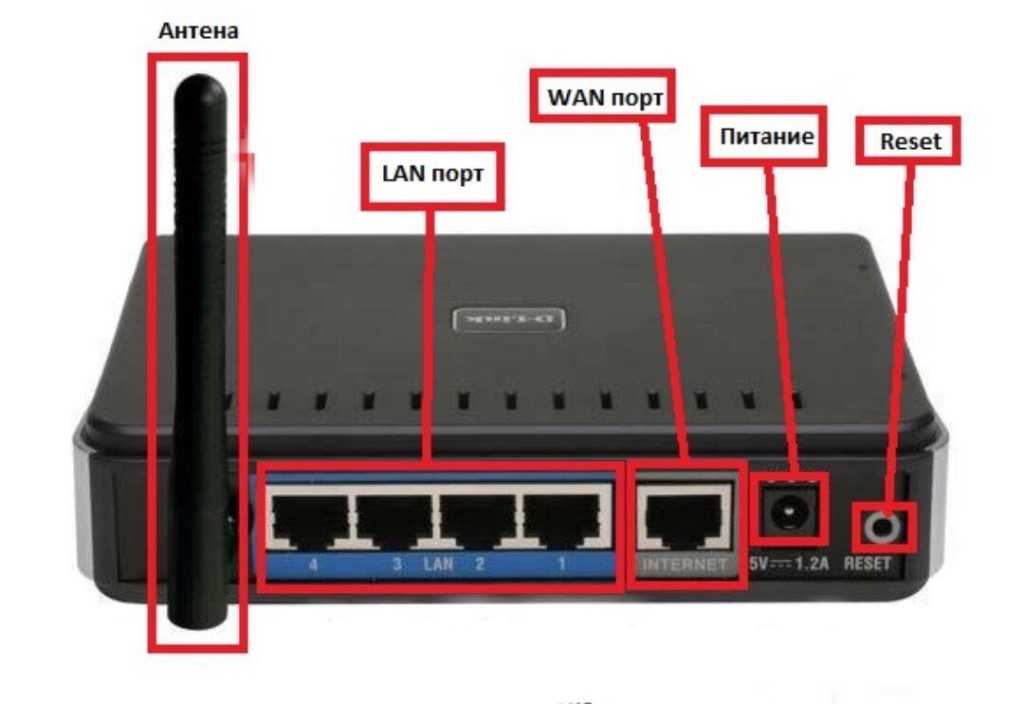

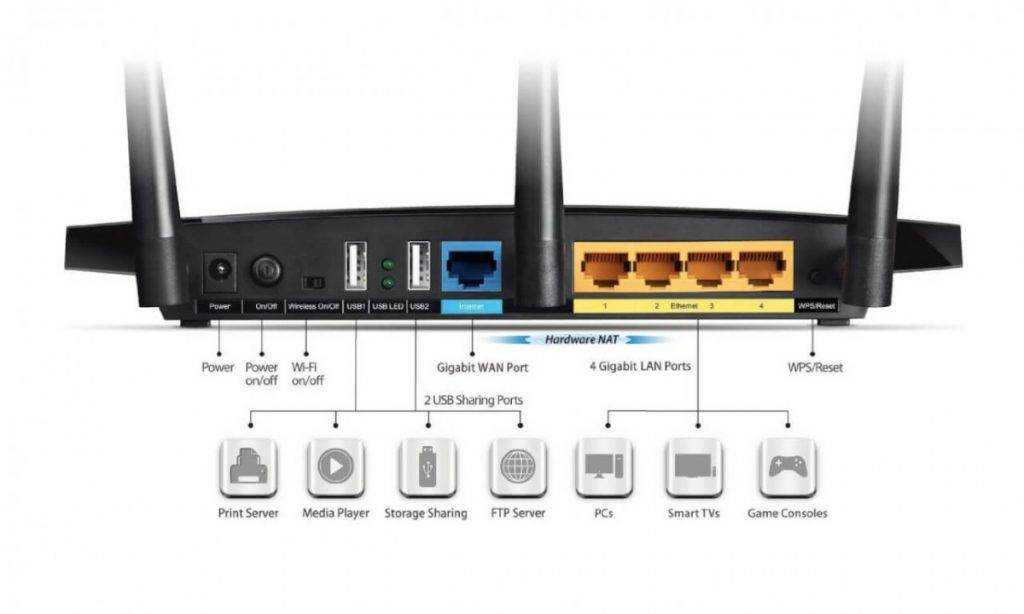

С теорией разобрались — перейдём к практике, а именно к конкретному примеру. Вот есть у нас с Вами обычный роутер — берём его в руки и смотрим. На обратной части корпуса есть порты Ethernet. На всех современных маршрутизаторах они подписаны и выделены разными цветами. Вот так выглядит WAN-порт роутера:

Он обычно отличается от других по цвету и подписан как «WAN», «INTERNET», либо же помечен значком в виде глобуса, означающего глобальную сеть. Вот в этот порт надо включать кабель провайдера, который приходит к Вам в дом.

Остальные порты обычно отделены в другую группу и подписаны как LAN1, LAN2 и так далее.

Это порты для устройств локальной сети. В них подключаются компьютер, ноутбук, ТВ-приставка, принтер и прочие устройства, которые нельзя подключить по Wi-Fi.

На этом, по моему мнению, необходимый ликбез для обычных пользователей закончен. Те, кому нужны более продвинутые материалы — пойдут штудировать курсы по основам сетей. А те, кто изучил это просто для саморазвития и понимания основ работы домашнего маршрутизатора — молодцы!

Ошибка WAN порта на роутере

Причем, индикатор WAN или LAN на светодиодной панели маршрутизатора будет гореть — ведь кабель то подключен. Но интернет при этом конечно же работать не будет.

Однако, в некоторых устройствах интерфейсы Internet WAN и Ethernet LAN могут быть совмещены из-за их специфики. Самый простой пример — на PCI сетевой карте компьютера, ноутбука или телевизора. После установки родного драйвера через такой разъем мы можем подключить его как к роутеру, так и вставить провод интернета от провайдера напрямую.

Еще один пример — PowerLine адаптер, который может одновременно работать и на прием интернет-сигнала по кабелю, и на его раздачу на другие девайсы.

Как подключить компьютер к роутеру по сетевому кабелю (LAN)?

Как правило, большинство проблем возникает при подключении к маршрутизатору именно по беспроводной сети. А подключение по сетевому кабелю не должно вызвать каких-то затруднений. Но, я уже несколько раз встречал подобные вопросы, и решил написать небольшую инструкцию с фото, в которой расскажу о том, как с помощью LAN кабеля подключить компьютер (ну или ноутбук) к маршрутизатору.

Да и о чем здесь собственно писать, взяли кабель, подключили к маршрутизатору, затем к компьютеру, и все готов. Но все же, может кому-то пригодится. Как правило, современные роутеры имеют 4 LAN разъема. Это значит, что по сетевому кабелю вы сможете подключить 4 устройства. И все они будут получать интернет от роутера, или работать в локальной сети. Кстати, по настройке локальной сети читайте эту статью.

Нам понадобиться:

Роутер со свободным LAN разъемом (он желтый).
Сетевой кабель. Небольшой кабелю есть в комплекте с роутером. Но, если Вам нужен кабель большей длины, то вы можете изготовить его сами. Как это сделать, я писал в статье Как сделать (обжать) кроссовер. Или просто зайдите в компьютерный магазин и попросите обжать сетевой кабель нужной Вам длины.
Компьютер с сетевой картой (обычно она интегрирована в материнскую плату). Ну, или ноутбук, нетбук с сетевым разъемом RJ-45.

Давайте приступим

Берем наш сетевой кабель, выгляди он вот так (у Вас может быть немного другой, я имею введу другой длины):

Один конец кабеля подключаем в желтый разъем (LAN) нашего роутера.

Не важно в какой из четырех разъемов вы подключите кабель. Теперь другой конец кабеля подключаем к нашему компьютеру, или ноутбуку. Теперь другой конец кабеля подключаем к нашему компьютеру, или ноутбуку

Теперь другой конец кабеля подключаем к нашему компьютеру, или ноутбуку.

Вот так выглядит сетевой разъем на компьютере:

После подключения сетевого кабеля, на роутере должен засветится один из четырех индикаторов, которые указывают на подключение к LAN разъему.

Теперь смотрим на экран компьютера. Если на панели уведомлений (внизу, справа) Вы увидите вот такой статус соединения (как на скриншоте ниже), то все хорошо. Интернет уже работает.

Но, в таком, казалось бы простом способе, тоже могут возникнуть проблемы. Сейчас некоторые, самые популярные, мы рассмотрим.

Проблемы при подключении компьютера к роутеру по сетевому кабелю

После подключения статус на панели уведомления может не изменится, вы будете видеть компьютер перечеркнутый красным крестиком.

В таком случае, в первую очередь нужно проверить кабель, которым Вы соединили компьютер с маршрутизатором. Как это сделать? Можно например взять другой кабель, или кабель, по которому идет интернет напрямую подключить к компьютеру. Если этот статус соединения изменится (даже если появится желтый треугольник), то проблема в кабеле. Возможно там что-то отошло. Просто поменяйте его.

Возможно, что сетевая карта просто отключена. Давайте проверим. Зайдите в Панель управления\Сеть и Интернет\Сетевые подключения и найдите там Подключение по локальной сети. Если возле него статус Отключено, то нажмите на это соединение правой кнопкой мыши и выберите Включить.

Если такого соединения, как Подключение по локальной сети нет совсем, то скорее всего, что просто не установлен драйвер на Вашу сетевую карту. Скачайте и установите драйвер. Если в комплекте с компьютером (ноутбуком) был диск, то скорее всего, что на нем есть этот драйвер.

Подключил кабель, но соединение без доступа к интернету

И такое может быть. Выглядит эта проблема вот так:

Для начала, нужно определить в чем проблема. Это может возникнуть из-за проблем на стороне маршрутизатора. По этому вопросу смотрите вот эту статью.

Но я Вам скажу по-простому. Если от этого маршрутизатора другие устройства работают нормально, и интернет на них есть, то скорее всего, проблема на самом компьютере. Это понятно :).

И как правило, эта проблема одна.

Снова зайдите в Панель управления\Сеть и Интернет\Сетевые подключения и нажмите правой кнопкой мыши на Подключение по локальной сети. Выберите свойства. Затем выделите «Протокол интернета версии 4 (TCP/IPv4)» и снова нажмите кнопку Свойства.

Установите получать IP и DNS автоматически и нажмите Ок.

Это должно помочь.

Но, не нужно забывать, что могут быть например и технически проблемы с сетевой картой (возможно она просто сгорела) и другие самые разные причины, по которым могут возникать самые разные проблемы.

Вот такая инструкция, вроде бы все просто, но получилась она не очень маленькая. Надеюсь, кому-то пригодится.
