Краткий обзор Wi-Fi роутера TL-MR3220

Здесь много писать не буду. Хороший роутер, который полностью соответствует своей цене. В красивом, нестандартном даже для TP-Link дизайне. Среди остальных роутеров известный тем, что имеет возможность работать  с 3G/4G модемами, причем с большим количеством модемов и операторов Украины, России и других стран.  Я его купил для работы с 3G модемом.

Когда выбирал себе роутер, то заметил очень много комментариев, что TL-MR3220 очень сильно греется, его даже приравнивали к обогревателю :). Но я ничего подобного не заметил. За несколько часов раздачи Wi-Fi на два компьютера, он был почти холодным. Возможно такая проблема наблюдалась на устройствах версии 1.0
. У меня версия 2.1
 и последняя прошивка, так что возможно проблема решена. Правда он у меня установлена на веранде, а там не очень жарко, посмотрим что будет летом.

Комплектация:
в красивую коробочку положили сам роутер, одну антенна на 5dB
, адаптер питания, сетевой кабель, какие-то бумажки и диск. На диске кстати нет мастера настройки, только инструкция и все.

Кнопки и разъемы:

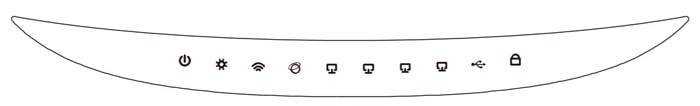

на передней панели, или даже на верхней есть ряд индикаторов. На задней панели расположены (с лева на право): разъем для подключения питания, кнопка включения и выключения роутера, 4 LAN порта
, 1 WAN порт
для подключения кабельного интернета и кнопка WPS/сброса настроек
. Если на нее нажать один раз, то активируется функция WPS
. А если нажать и поддержать секунд 10, то произойдет сброс настроек роутера.

На правой панели расположен USB порт для подключения модема. Кстати USB используется только для модемов, но на сторонних прошивках в него можно подключать и флешки для общего доступа. И еще справа расположена кнопка включения и включения Wi-Fi модуля. Но почему она утоплена в корпус так, что ее нужно нажимать чем-то острым, я до этой поры понять не могу.

Давайте уже перейдем к настройке.

Настройка Wi-Fi на роутере

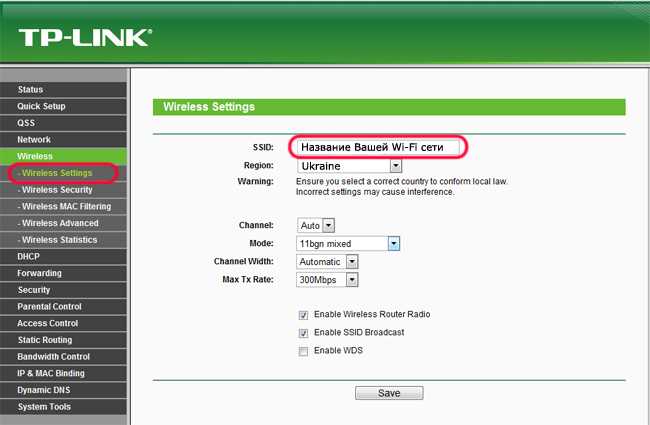

Настраиваем Wi-Fi соединение. В боковом меню перейдите в Беспроводной режим (Wireless). В открывшемся окошке вводите следующие настройки:

1. Поле Имя беспроводной сети (SSID): вводим название беспроводной сети
2. Регион (Region): Russia
3. Канал (Chanel): Auto
4. Режим (Mode): 11bgn смешанный
5. Ширина канала (Channel Width): Авто (Automatic)
6. Включить беспроводное вещание и Включить широковещание SSID — ставим галочки
7. Нажимаем ниже кнопку Сохранить (Save)

Настраиваем шифрование Wi-Fi. В боковом меню переходим в Защита Беспроводного режима (Wireless Security):

1. Выбираем тип шифрования WPA-PSK/WPA2-PSK
2. Версия — Автоматически
3. Шифрование — AES
4. Пароль PSK (PSK Password): вводим пароль на Wi-Fi сеть. Пароль не должен быть менее 8 символов
5. Нажмите внизу кнопку Сохранить (Save). После сохранения настроек будет предложено перегрузить роутер, игнорируйте это требование (красная надпись внизу).

Шаг 1. Подготовка.

Прежде чем приступить к настройке непосредственно роутера, нам нужно:

Убедиться что модем входит в список совместимости роутера (пример, для модели 842N версии 5). Как узнать модель модема – обычно модель указывается на наклейке на самом модеме или же на наклейке под крышкой модема

В случае с модемами YOTA, модель можно определить по серийному номеру:

• • Yota Модем (WLTUBA-107) LTE Cat.3 — SN начинается с цифр до 1434 (например, 1420…)
  • Yota Модем (WLTUBQ-108) LTE Cat.4 — SN начинается с 1434
  • Yota Модем (WLTUBA-115) LTE Cat.4 — SN начинается с 1645
  • Yota Модем (S15) LTE Cat.4 — SN содержит 11 символов, а в других модемах 12 символов. Например: s/n 12345678901
  • Yota Wi-Fi Модем LTE Cat.3 — SN начинается с цифр до 1443 (например, 1415…)
  • Yota Wi-Fi Модем LTE Cat.4 — SN начинается с 1443
  • Yota Many Cat.3 (белый корпус) — SN начинается с цифр до 1545 (например, 1530…)
  • Yota Many Cat.4 (белый корпус) — SN начинается с 1545 до 3251
  • Yota Many Cat.4 (черный корпус) — SN начинается с 3251 до 3267

Проверить работу модема напрямую в компьютере или ноутбуке. Для этого вставляем модем в компьютер и проверяем работу интернета. Помимо просто работы интернета необходимо проверить уровень сигнала (при плохом уровне сигнала модем может работать в компьютере, но может не заработать в роутере!). Чтобы проверить уровень сигнала посмотрите инструкцию от модема (обычно уровень сигнала можно посмотреть или через утилиту провайдера в модеме или на странице веб-интерфейса модема.

Сигнал может отображаться как в RSSI, так и в RSRP, будьте внимательны при определении.

Если Ваш модем отображает сигнал RSSI

RSSI (Received Signal Strength Indicator) – индикатор силы принимаемого сигнала.

CINR (Carrier to Interference + Noise Ratio) также называемый SINR (Signal to Interference + Noise Ratio) – отношение полезного сигнала к шуму.

Диапазон изменения этих параметров

Качество сигнала:	RSSI (дБм)	SINR/CINR (дБ)
Хорошее	>= -65	>= 30
Нормальное	от -65 до -75	от 20 до 30
Плохое	от -75 до -85	от 10 до 20
Очень плохое	<= -80	<= 10

Значение мощности сигнала показывает уровень принимаемого сигнала LTE. Эти значения соответствуют показаниям RSSI (Received Signal Strength Indication) LTE-подключения. Значение измеряется в дБм (dBm).

Если Ваш модем отображает сигнал RSRP

RSRP (Reference Signal Received Power) – средняя величина мощности принятых пилотных сигналов (Reference Signal) или уровень сигнала, принимаемого с Базовой Станции. RSRP измеряется в дБм (dBm).

Для понимания качества Вашего сигнала воспользуйтесь таблицей ниже:

Качество сигнала:	RSRP (дБм)	SINR/CINR (дБ)
Очень хорошее	>= -80	>= 20
Хорошее	от -80 до -90	от 13 до 20
Удовлетворительное	от -90 до -100	от 0 до 13
Очень плохое	<= -100	<= 0

При плохом уровне сигнала возможны разрывы или модем вовсе не заработает через роутер. Если у Вас такой сигнал, попробуйте перенести модем в другое место, например к окну.

Соединение с вашим провайдером

Под DHCP

Ваш роутер TL MR3220 под протокол DHCP надо настраивать в двух следующих случаях:

1. Если провайдер использует для связи именно этот протокол;
2. Если АДСЛ модем, используемый совместно с роутером, сам настроен в режим роутера (надо только следить, чтобы диапазоны адресов двух «локалок» — не пересекались).

Именно «под DHCP», настроить роутер будет проще всего. Для начала, перейдите на вкладку «Network», «Internet Access», выберите режим «только WAN» и нажмите «Done»:

Под PPPoE

Если используется АДСЛ связь, причем, модем настроен в режиме «бриджа», роутер вы настраиваете на протокол PPPoE. Надо сказать, что провайдерами может использоваться защищенный тоннель – протокол VPN. Для этого случая, предусмотрено два протокола: L2TP и PPTP. Чтобы настроить роутер «под PPPoE», выполните те же действия, что были рассмотрены выше DHCP-протокола, включительно до перехода на вкладку «WAN»:

Как подключить маршрутизатор tp link tl mr3420?

Прежде чем приступать к установке и подключению маршрутизатора, удостоверьтесь что выбранное место установки роутера соответствует необходимым требованиям для корректной работы оборудования:

• в непосредственной близости от роутера не должно находиться нагревательных элементов;
• должны быть сведены к минимуму возможные электромагнитные помехи;
• влажность воздуха в пределах 10%~90%.

Если требования выполняются, то:

• установите роутер в выбранном месте, пока не подключая его к электросети;
• подключите к нему кабель провайдера (порт «WAN») или USB модем и компьютер (порт «LAN»);
• включите маршрутизатор в сеть и нажмите кнопку «ON/OFF».

Для дальнейшей настройки роутера следует подключить маршрутизатор к компьютеру с помощью сетевого кабеля.

Настройка Wi-Fi сети

Если при создании подключения настройка Wi-Fi пропущена, ее можно выполнить отдельно.

1. В меню выбрать «Беспроводной режим», затем «Настройки беспроводного режима».
2. Ввести имя сети, установить регион — «Россия», в полях «Канал» и «Ширина канала» должно быть «Авто», в строке «Режим» — «11bgn смешанный».
3. Установить метку в поле «Включить беспроводное вещание». Чтобы посторонние не видели сеть, снять метку напротив «Включить широковещание SSID». В этом случае для сопряжения своей техники потребуется вводить логин и пароль вручную.
4. Перейти в раздел «Защита беспроводного режима». Выбрать «WPA/WPA2-Personal», придумать и ввести пароль.

Сохранить изменения.

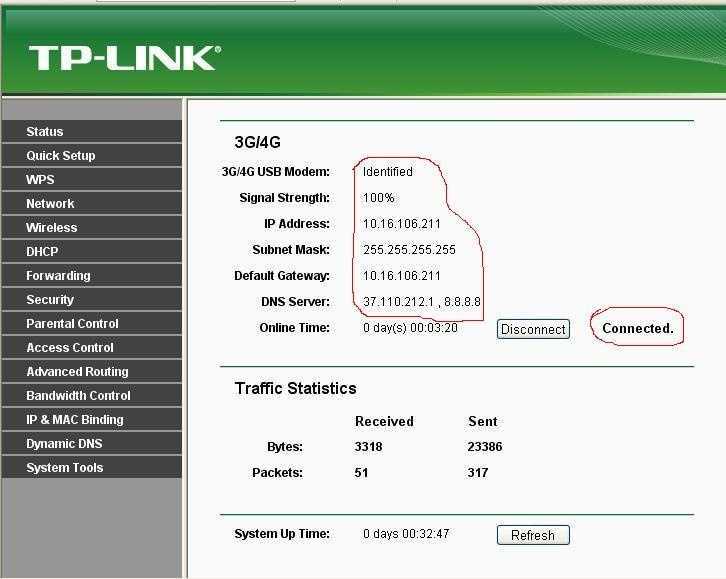

Настройка соединения через мобильную сеть

Ниже представлено два варианта настройки через 3G/4G:

1. С целью настройки подключения с применением USB-модема надо войти в «Network» и затем перейти в «3G», где в пункте «Регион» указать «Россия», в графе «Поставщик моб.интернета» указать наименование компании, например, «Мегафон»; затем поставить отметку на пункте «Подключить автоматически» и отметить «Авто». В завершение кликнуть на кнопку «Сохранить»;
2. В случае когда в выпадающем меню отсутствует необходимый «поставщик моб.интернета», рекомендуется войти в «Advanced Settings» и установить отметку на пункте «Ввести самостоятельно Номер, APN, имя и код». Далее указать перечисленную информацию и щелкнуть на клавишу «Сохранить».

Создание виртуальной частной сети (VPN)

Создание виртуальной частной сети (VPN) на роутере TP-Link модель TL-MR3220 позволяет установить безопасное соединение между вашим устройством и удаленной сетью или интернет-провайдером. VPN обеспечивает защиту данных и приватность при использовании общедоступной сети.

Чтобы настроить VPN на роутере TP-Link TL-MR3220, выполните следующие шаги:

1. Войдите в административную панель роутера. Для этого откройте веб-браузер и введите адрес IP вашего роутера в адресной строке. Обычно это 192.168.1.1. Введите свои учетные данные для входа.
2. Перейдите на вкладку «VPN». Находится она обычно в меню на левой стороне или в разделе «Настройки».
3. Выберите тип VPN-соединения. В зависимости от ваших потребностей и требований провайдера, выберите подходящий тип соединения: PPTP, L2TP или OpenVPN.
4. Введите необходимые данные. Введите данные, предоставленные вашим интернет-провайдером или администратором VPN, такие как сервер VPN, имя пользователя и пароль. При настройке OpenVPN также может потребоваться загрузка и установка конфигурационного файла.
5. Сохраните настройки и перезагрузите роутер. После внесения всех необходимых данных, нажмите кнопку «Сохранить» или «Применить» и перезагрузите роутер для применения изменений.
6. Подключите устройства к VPN. После успешной настройки VPN на роутере, подключите свои устройства к роутеру и они автоматически будут использовать защищенное соединение через VPN.

Теперь вы знаете, как создать виртуальную частную сеть (VPN) на роутере TP-Link модель TL-MR3220. Помните, что настройка VPN может отличаться в зависимости от вашего интернет-провайдера и типа подключения.

Ручная настройка

Ручная настройка маршрутизатора TP-Link TL-MR3420 дает возможность настроить работу устройства под свои потребности с помощью дополнительных инструментов и функций.

Инструкция:

1. Открыть веб-интерфейс, в меню слева выбрать «Сеть», нажать «Доступ в Интернет».
2. Установить необходимый режим или комбинацию, если используется несколько типов подключения. Роутер будет самостоятельно переключаться между ними.
3. Если настраивается подключение через USB-модем: выбрать вкладку «3G/4G», определить регион, мобильного оператора, указать способ подключения. Сохранить изменения.
4. Настроить основное подключение WAN: открыть вкладку «WAN», выбрать «Тип подключения», заполнить данные для статического или других типов подключения.
5. Выполнить клонирование MAC-адреса.
6. Открыть раздел «Беспроводная сеть», перейти во вкладку «Настройки беспроводного режима». Указать имя сети, регион. Режим и ширину канала не трогать. При необходимости установить максимальную скорость передачи.
7. Перейти в раздел «Защита беспроводного режима». Включить «WPA-PSK», установить надежный пароль.
8. Открыть «Фильтрацию MAC-адресов». Здесь можно запретить или разрешить определенным устройствам подключаться к сети. Включить фильтрацию, нажать «Добавить новую», ввести MAC-адрес устройства, добавить описание, выбрать тип разрешения, нажать «Сохранить».

Процесс настройки занимает всего несколько минут, после чего доступ к Интернету будет получен и надежно защищен.

Дополнительные возможности

IPTV

Роутер рассмотренной здесь модели, без какой-либо дополнительной настройки пропускает мультикастовые пакеты, которые используются в IPTV. Ограничить их трафик в беспроводной сети – возможным не представляется. Однако, смотреть любые ТВ-каналы через компьютер, который включен в даже в беспроводную сеть – вы можете (проверено на обеих версиях).

UPnP

После настройки локальной сети, раздаваемой роутером, вы можете обнаружить, что большинство из программ работают с сетью медленнее. Это относится к таким приложениям, как торрент-клиент, скайп, ICQ. В то же время, все эти программы поддерживают протокол UPnP. В программах – его нужно задействовать (тогда проблема – полностью устраняется).
А в самом роутере, по умолчанию, этот сервис – включен. Перейдите к вкладке «UPnP», доступной из меню «Forvarding»:

Настройка UPnP

Предыдущая
D-Link8-портовые роутеры (на примере D-Link dir-632), и возможные проблемы с ними
Следующая
ZyXELУдаленный доступ к роутеру и его сервисам

Как настроить роутер tp link tl mr3220: пошаговая инструкция

Для настройки интернет-соединения введите данную комбинацию цифр в адресную строку браузера и подтвердите вход вводом логина и пароля.

Настройка роутера tp link tl mr3220 может осуществляться двумя способами: «Быстрая настройка» и «Ручная настройка».

Основные заполняемые параметры в обоих случаях идентичны, только при ручной настройке доступно больше дополнительных параметров (например, размер «MTU», имя сервисов и концентратора доступа и dns сервера).

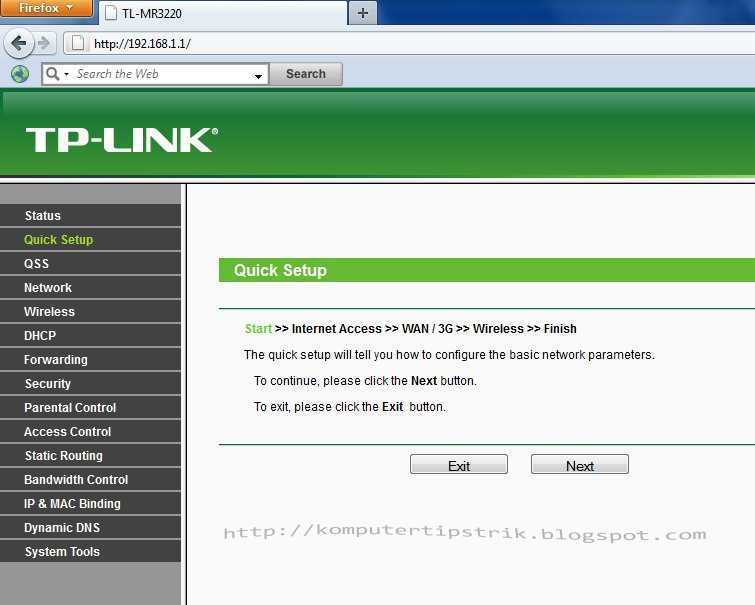

При выборе режима «Быстрой настройки» принцип действия таков:

— Откройте раздел «Быстрая настройка» и нажмите «Далее».

— В подразделе «Доступ к интернету» выберите 1 из 4 режимов подключения: «Только 3g/4g», «Предпочтительно 3G/4G», «Предпочтительно WAN» или «Только WAN».

— При выборе режима 3G/4G необходимо будет указать:

• а) Поставщика услуг мобильного интернета: выберите оператора, предоставляющего интернет соединение.
• б) Номер набора и APN заполняться автоматически.
• в) Далее выберите «Режим подключения»: по требованию, автоматически или вручную.
• г) Тип аутентификации — Авто, RAP или CHAP: укажите вариант, подходящий для вашего провайдера.

— Далее нажмите кнопку «Завершить»: маршрутизатор автоматически перезагрузится.

Это что касается «Быстрой настройки», однако подключение по «WAN» стоит рассмотреть в рамках «Ручной настройки»:

— Откройте раздел «Сеть» — «WAN» и в строке «Тип подключения WAN» выберите тот, что указан в договоре с провайдером. В рамках примера — «PPPoE/Россия PPPoE», который в свою очередь является и наиболее распространённым.

— Далее укажите имя пользователя и дважды пароль (которые также указаны в договоре с провайдером).

— По желанию можете выбрать «Вторичное подключение» и «Режим подключения».

— Сохраните настройки и дождитесь перезагрузки маршрутизатора.

Обзор роутера TP-Link модель TL-MR3220

Роутер TL-MR3220 поддерживает беспроводные стандарты 802.11n/g/b, что гарантирует стабильное и быстрое подключение к интернету. Устройство имеет встроенную антенну с высокой антенной усиление, что обеспечивает более широкий диапазон покрытия и улучшенную скорость передачи данных.

Особенностью TP-Link TL-MR3220 является его поддержка 3G/4G SIM-карт. Роутер дает возможность подключиться к сети оператора мобильной связи и использовать интернет с помощью SIM-карты, что особенно удобно в местах, где нет доступа к проводной сети.

Управление роутером осуществляется через веб-интерфейс, который позволяет легко настроить все необходимые параметры. Для настройки роутера достаточно подключить его к компьютеру посредством сетевого кабеля и ввести IP-адрес веб-интерфейса в браузер. Веб-интерфейс имеет интуитивно понятный интерфейс, что делает настройку устройства простой и понятной даже для неопытного пользователя.

TP-Link TL-MR3220 — надежное и функциональное решение для обеспечения высокоскоростного интернет-соединения. Используя его, вы сможете без проблем подключиться к интернету, а также использовать его для построения домашней или офисной сети.

Обновление прошивки

В первую очередь рекомендуется обновить прошивку, так как от момента запаковки роутера до начала его эксплуатации пользователем разработчики явно не раз выпускали новые микропрограммы. Для этого нужно узнать версию устройства на наклейке на нижней части его корпуса.

Настройка раздачи трафика

Видео-инструкции смотрите здесь:

Модем подключать к маршрутизатору лучше напрямую, минуя все китайские переходники и удлинители, хотя их использования зачастую не избежать – модем нередко приходится поднимать в поисках лучшего сигнала. Конфигурирование осуществляется при помощи мастера «Быстрая настройка» и вручную.

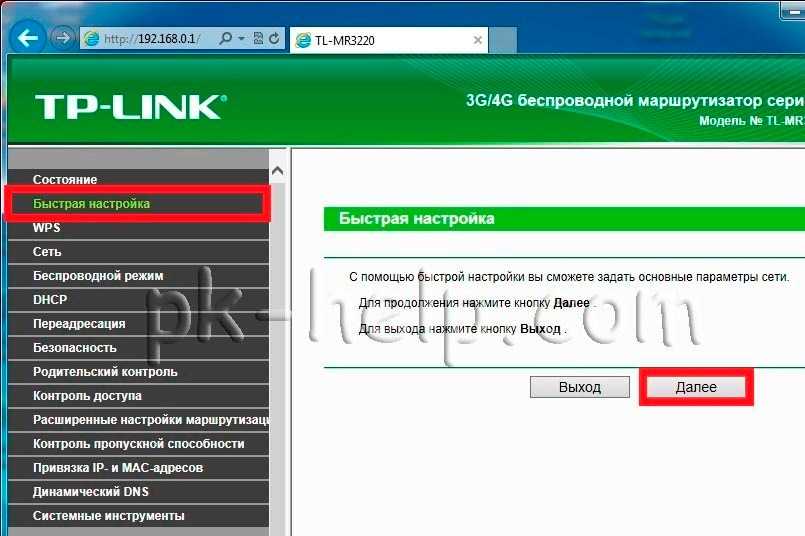

В разделе с основными параметрами конфигурации выбираем «Быстрая настройка», затем указываем пункт «Только 3G/4G», предварительно подключив модем через USB.

Шифрование

Беспроводную домашнюю сеть рекомендуется защитить, что отрицательно влияет на скорость обмена данными. Если скорость и без того небольшая, а соседи наверняка не будут злоупотреблять бесплатным доступом до интернета, перед включением защиты подумайте или оцените качество связи с ней и без шифрования.

1. Во вкладке «Защита…» переносим триггер в положение «WPA-PSK/WPA2-PSK».
2. Выбираем тип и версию шифрования, можно оставить неизменными.
3. Вводим пароль для защиты доступа к сети.

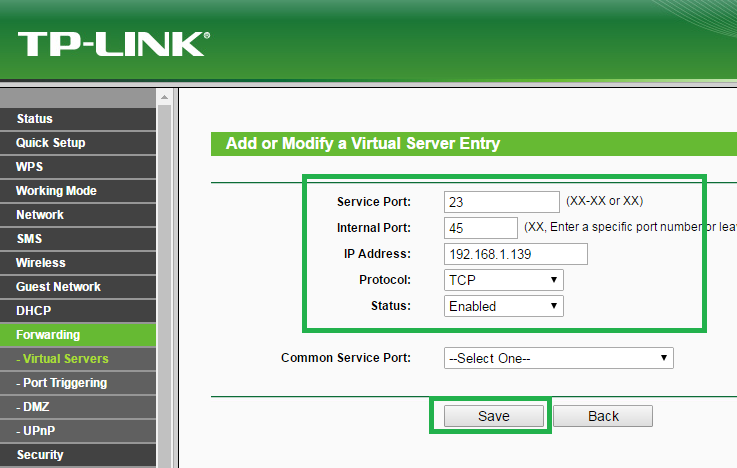

Проброс портов

Переадресация портов позволяет перенаправлять пакеты данных из интернета указанным хостам домашней сети, что актуально при создании домашних веб-серверов.

1. Для проброса портов на TP Link TL-MR3220 переходим в раздел «Переадресация» и открываем первый подраздел – «Виртуальный сервер».
2. Щелкаем «Добавить новую…».

Изменение пароля

Производители роутеров настоятельно рекомендуют изменять логин и пароль для защиты настроек устройства, даже того, что используется дома. Это не обязательно, но все же.

1. Для изменения пароля переходим в «Системные инструменты» – «Пароль».
2. Вводим старые данные, а ниже – новые, причем пароль указываем дважды.
3. Сохраняем настройки.

Описание

Ощутите свободу беспроводного подключения по стандарту 3G/4G! Беспроводной маршрутизатор TL-MR3220 позволяет создавать общий доступ к мобильному 3G/4G-подключению по Wi-Fi или кабелю Ethernet. Подключите USB-модем 3G/4G и в несколько шагов создайте точку доступа Wi-Fi, которая обеспечит беспроводной доступ в Интернет, а также позволит обмениваться данными в локальной сети.

Совместимость с модемами — наиболее важный фактор при покупке 3G/4G-маршрутизатора. TP-LINK предпринял все необходимые меры, чтобы обеспечить успешную работу устройства с модемами Интернет-провайдеров в регионах его продажи.

Скорость и покрытие стандарта N

TL-MR3220 поддерживает стандарт беспроводной связи IEEE 802.11n и позволяет создавать беспроводную сеть со скоростью до 150 Мбит/с, одновременно сокращая потери при передаче данных на больших дистанциях и через препятствия в офисе или квартире. Маршрутизатор также обладает большим радиусом покрытия сети по сравнению с устройствами стандарта 802.11g.

Роутер tl mr3220: настройка IpTV

Для того чтобы подключить к сети ТВ-приставку для использования «IPTV» необходимо открыть данный раздел в настройках и указать следующие параметры:

при наличии «IGMP» (протокол управления группами Интернета)» в строке «IGMP Proxy» выставить значение «Включить»;

в строке «Режим» – исходя их технических требований необходимых для использования «IPTV» – нужно выбрать один из вариантов:

• «Автоматически». «LAN» порты использующие «IGMP Proxy» будут работать в штатном режиме, что позволяет просматривать «IPTV» по проводному или беспроводному подключению.
• «Мост». Потребуется указать «LAN» порт, к которому физически подключена «ТВ приставка».

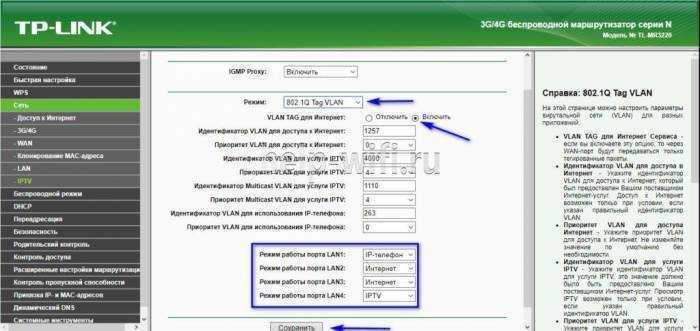

• «802.1Q Tag Vlan». Позволяет присвоить каждому «LAN» порту идентификатор виртуальной сети.

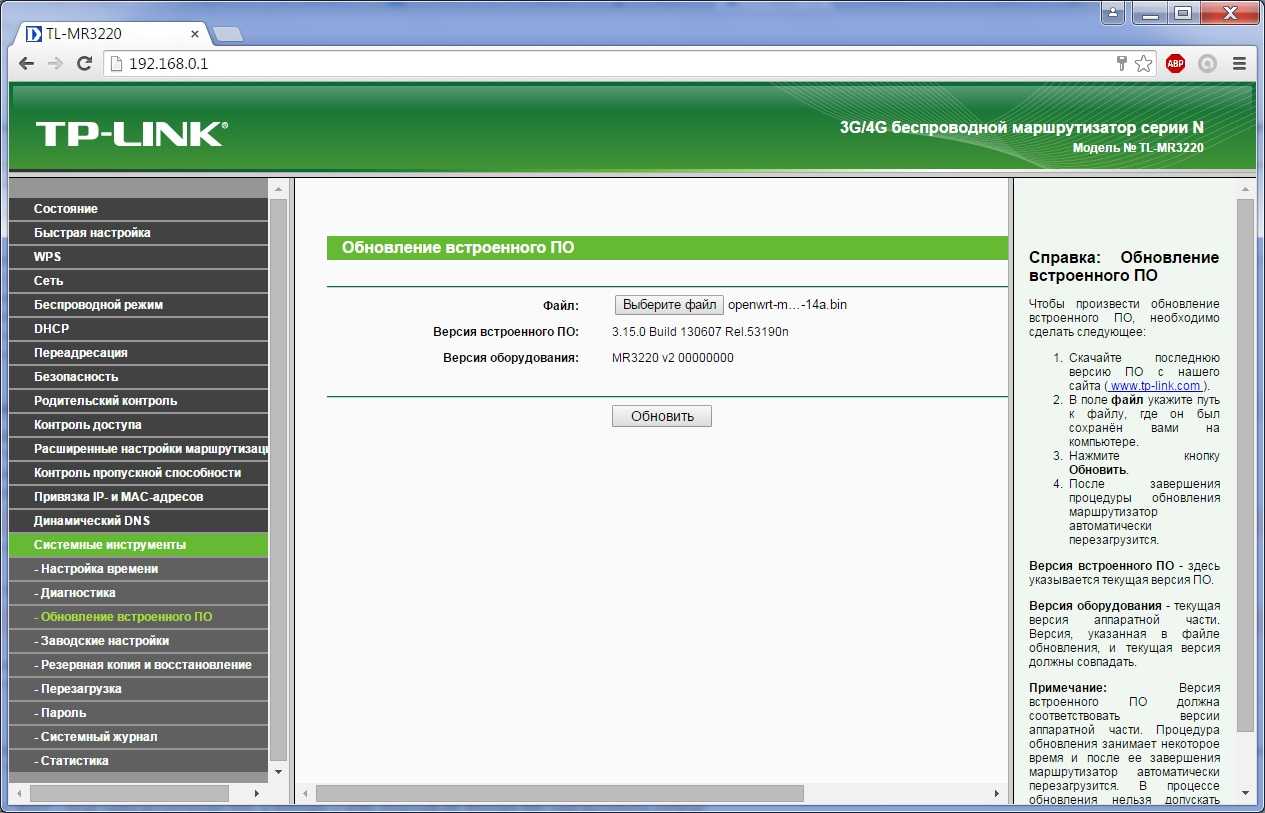

Обновление прошивки роутера

Пока устройство не снято с производства, производитель поддерживает его программное обеспечение в актуальном состоянии, регулярно обновляя прошивку с исправлениями найденных ошибок и для добавления дополнительных функций устройству. Рекомендуется периодически заходить на сайт производителя и проверять наличия более новой прошивки. Рассмотрим случай, когда новая прошивка обнаружена и встает вопрос, как перепрошить роутер tp link.
Для перепрошивки скачиваем файл с обновленной прошивкой себе на компьютер в любую папку. Например, на рабочий стол. Далее в меню настроек роутера выбираем пункт «System Tools», далее в подменю «Firmware Upgrade».

Обновление прошивки

Дополнительно узнать, как настроить роутер тп линк, можно из небольшого видео урока:

Предыдущая
TP-LinkНастройка роутера для работы в сети обмена файлами DC++
Следующая
D-LinkРекомендации по установке и настройки маршрутизаторов

Позиционирование устройства на мировом рынке

Маршрутизатор презентуется производителем в бюджетном классе, его стоимость (около 2000 рублей) вполне соответствует недорогому сегменту. Предназначен роутер как для домашнего использования, так и для небольших офисов. Главным отличием устройства от конкурентов в бюджетном классе является возможность работать с беспроводными сетями 3G/4G

Полноценный маршрутизатор, умеющий работать одновременно с двумя провайдерами и передавать полученный сигнал по Wi-Fi-сетям, несомненно, привлечёт к себе внимание всех покупателей, для которых наличие постоянного соединения с интернетом является критичным

Уделил внимание производитель и мощности сигнала. Ведь для работы устройств на максимальной скорости по беспроводным каналам недостаточно наличия современных технологий. Главную роль тут играют мощность передатчика и наличие антенны для усиления сигнала

Но обо всём по порядку

Главную роль тут играют мощность передатчика и наличие антенны для усиления сигнала. Но обо всём по порядку.

Изменение пароля

Производители роутеров настоятельно рекомендуют сменить имя пользователя и пароль для защиты настроек устройства, даже тех, которые используются дома. Не обязательно, но все же.

Чтобы изменить пароль, перейдите в «Системные инструменты» — «Пароль».
Вводим старые данные, а затем новые данные, и дважды указываем пароль.
Сохраняем конфигурацию.

Они вступят в силу после перезагрузки устройства. Если вы забыли данные для входа, используйте кнопку WPS/RST на задней панели. Нажмите и удерживайте не менее 10 секунд, чтобы сбросить настройки до заводских. После этого, конечно, придется перенастроить роутер.

Настройка IP TV

Настройка IP TV на маршрутизаторе позволяет смотреть интерактивное телевидение на всех устройствах пользователя, подключенных к сети.

Руководство:

1. Открыть «Сеть», перейти во вкладку «IP TV».
2. В поле «IGMP Proxy» установить «Включить».
3. Выбрать режим. Если назначен «Автоматически», других действий выполнять не потребуется.
4. При выборе подключения «Мост» нужно вручную указать номер порта, к которому подсоединена IP TV приставка.
5. Если поставщик поддерживает «802.1Q Tag VLAN», пользователь сможет назначить разные идентификаторы для различных LAN-портов для подключения компьютера, приставки или IP-телефона. Нужно обратиться к провайдеру для уточнения данных об идентификаторе виртуальной сети.

Для внесения изменений нажать «Сохранить», чтобы перезапустить маршрутизатор.

Обзор модели: опции и технические характеристики

Маршрутизатор TP-Link TL-MR3020 предназначен для пользователей, которым необходимо переносное устройство для организации интернет-соединения дома или в офисе. Подключение к Сети можно организовать через кабель или с помощью 3G/4G USB-модемов. Устройство стоит недорого и имеет интересные технические характеристики.

Беспроводные протоколы	IEE802.11b, IEE802.11g, IEE802.11n
Скорость беспроводного соединения	До 300 мБит/с
Разъем WAN (для подключения Интернета)/ Разъем LAN (для подключения пользовательских устройств)	1, совмещенный
USB-порт	1, 2.0, для модемов 3G/4G
Питание	Через порт mini USB от компьютера, ноутбука, Power Bank или сетевого адаптера
Индикаторы	Питание, Интернет, Wi-Fi, Ethernet
Кнопки	WPS/RST, переключатель режимов (3G/4G, WISP, портативная точка доступа)
Количество антенн	1, встроенная

Благодаря компактным размерам и легкому весу роутер TP-Link TL-MR3020 можно взять с собой в дорогу и, подключив USB-модем, обеспечить совместный доступ к Интернету по сети 3G/4G. Компания производитель сообщает о более чем 120 поддерживаемых 3G и 4G модемах (список ниже).

Роутер имеет совмещенный разъем WAN/LAN. В зависимости от режима работы он может использоваться для подключения к провайдеру или передачи сигнала на устройство пользователя.

Маршрутизатор ТП-Линк ТЛ-МР3020 предлагает три режима работы. Его можно использовать как роутер, для предоставления доступа к Интернету через кабель или 3G/4G. Второй режим работы – подключение к провайдеру, предоставляющему выход в Сеть через Wi-Fi. При таком соединении через разъем WAN/LAN можно подключить компьютер. Третий вариант использования маршрутизатора – беспроводная точка доступа.

Для перевода роутера в нужный рабочий режим необходимо установить переключатель на корпусе в требуемое положение. Устройство автоматически перезагрузится. Другой вариант – воспользоваться веб-интерфейсом. В этом случае переключатель на самом маршрутизаторе становится неактивен.

В зависимости установленного режима работы маршрутизатор может самостоятельно переключаться между 3G/4G и WAN. Так создается бесперебойный доступ к Интернету.

Устройство имеет несколько аппаратных версий. TP-Link TL-MR3020 v3.20 – последняя модификация маршрутизатора. При обновлении прошивки нужно следить, чтобы загруженная версия программного обеспечения соответствовала аппаратной.

Радиус действия

8

Цена

10

Надежность

10

Дополнительные опции

9

Удобство и простота настройки

9

Итого 9.2

Настройка беспроводной сети

Включение Wi-Fi

В меню web-интерфейса перейдите к вкладке «Wireless», ««Wireless Settings»:

Меню графического интерфейса

Вкладка основных настроек беспроводной сети

1. Установите необходимое вам значение в поле SSID (имя сети);
2. Выберите регион, значение – можно сделать «Россия» или «Европа»;
3. Номер канала «Channel» – оставим «авто» (доступны 12 каналов);
4. Режим – можно оставить «mixed» (но если каждое беспроводное устройство поддерживает «быстрый» протокол 802.11 n – выберите значение «n only»);
5. Далее, все останется по умолчанию, может быть, кроме галочки «Enable SSID» (ее нужно снять, если хотите работать на скрытом имени).

Беспроводная сеть теперь – настроена полностью. Нажмите «Save». Функционировать сеть начнет после перезагрузки устройства. Как выполнить – рассмотрено в конце главы.
Дополнительно мы рассмотрим, как выполняется настройка роутера TP Link MR3220 на режим шифрования. Перейдите к вкладке «Wireless Security», доступной из меню «Wireless»:

Вкладка настроек шифрования

Настройка WPA-PSK

Настройка 3G/4G Подключения

1. Для настройки Интернета через USB-модем (3G/4G) заходим в Сеть (Network) — 3G.

• Регион: Россия
• Поставщик услуг мобильного Интернет: Выбираете Вашего оепартора связи
• Режим подключения: Подключить автоматически
• Тип аутентификации: Авто

2. Если Вашего оператора связи нет среди предлагаемых, заходим в Дополнительно (Advanced Settings).Ставим точку на «Указать вручную Номер набора, APN, имя пользователя и пароль«. Здесь вводим данные от Вашего оператора связи. После ввода настроек, нажимаете Сохранить (Save).

3. Для настройки подключения Интернет через WAN-порт заходим в Сеть (Network) — WAN. Здесь в графе Тип подключения WAN (WAN Connection Type) выбираете тот тип подключения, который используется у Вашего провайдера.

Роутер tp link tl mr3220: характеристики и описание индикаторов

Прежде чем приступать к установке и настройке маршрутизатора tp link tl mr3220, стоит обратить внимание на индикаторы и порты на корпусе устройства

На передней панели находятся десять индикаторов, такие как (слева — направо):

• — «Питание». Соответственно, может находиться в двух состояниях: отключено питание или включено.
• — «Система». Если лампочка «горит» — маршрутизатор загружается, «мигает» — работает в штатном режиме, «не горит» — возможна системная ошибка.
• — «WLAN». Соответственно, включено или выключено.
• — «WAN» и «LAN 1-4». Если индикатор «не горит/ят» — нет подключенных устройств, непрерывно «горит» — устройство подключено, но не используется, «мигает» — устройство подключено и активно.
• — «USB». При непрерывном «горении» — 3G/4G модемы подключены, но не используются, при «мигании» — индикатор указывает на передачу данных посредством 3G/4G модемов.
• — «WPS». При медленном «мигании» — устройство (телефон, ноутбук и т.д.) подключается к сети с помощью WPS, при быстром «мигании» — подключение устройства к сети было неуспешным или незавершенным, при постоянном «горении» — устройство успешно произвело подключение к сети.

На задней панели маршрутизатора расположены следующие элементы:

• — разъём «Power». Для подключения элемента питания, входящего в стандартную комплектацию.
• — кнопка «ON/OF». Предназначена непосредственно для включения или отключения/перезагрузки роутера tp link tl mr3220.
• — «LAN» порты 4-3-2-1.
• — «WAN» порт. Используется для подключения кабеля, предоставленного провайдером для доступа к интернету.
• — «WPS/RESET». Предназначена для включения функции «WPS» (для включения/отключения требуется просто нажать) и для сброса конфигурации роутера к заводским настройкам (необходимо удерживать кнопку зажатой в течение 5-10 секунд).

На боковой панели корпуса tp link tl mr3220 находятся два элемента:

• — «WiFi». Для быстрого включения или отключения беспроводной сети.
• — «USB». Для физического подключения «usb модемов».

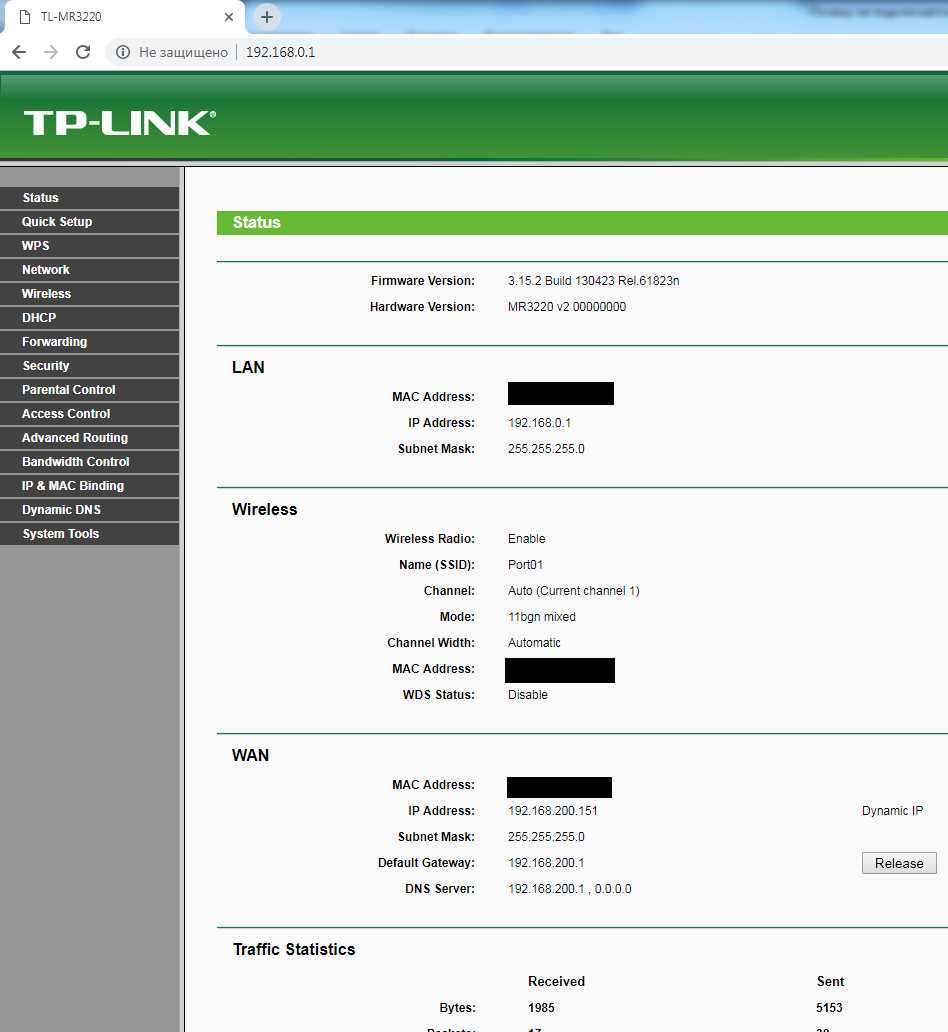

По умолчанию статический ip адрес маршрутизатора 192.168.0.1, логин и пароль для входа в интерфейс admin/admin. Для настройки роутера tp link tl mr3220, прежде всего, подключите его к компьютеру с помощью сетевого кабеля.

Прошивка OpenWrt для TP-LINK TL-MR3020

TP-LINK TL-MR3020 является одним из наиболее популярных роутеров, поддерживающих прошивку OpenWrt. Прошивка OpenWrt предоставляет пользователю более широкие возможности настройки и гибкость, чем стандартная прошивка TP-LINK. Если вы хотите установить прошивку OpenWrt на свой роутер TP-LINK TL-MR3020, вам нужно загрузить подходящую версию прошивки OpenWrt с официального сайта OpenWrt и следовать инструкциям по установке. Однако, прошивка OpenWrt может потребовать определенных навыков в IT-области и может привести к потере гарантии на ваш роутер. Поэтому, установка прошивки OpenWrt должна быть выполнена только опытными пользователями и на их собственный риск.

Настройка L2TP подключения

1. Тип подключения WAN (WAN Connection Type): выберите L2TP/Россия L2TP
2. Имя пользователя (User Name): ваш логин по договору
3. Пароль (Password): ваш пароль по договору . В некоторых прошивках чуть ниже просит Подтвердите пароль(Confirm Password)
4. Ставим точку на Динамический IP (Dinamic IP)
5. IP-адрес/Имя сервера (Server IP Address/Name) — адрес или имя сервера (указано в договоре)
6. Размер MTU (в байтах) (MTU size) — поменяйте значение на 1450 или меньше
7. Режим соединения (WAN connection mode) — Подключить автоматически (Connect Automatically)
8. После введения вышеперечисленных настроек нажимаем Сохранить (Save). Интернет настроен.

Подведение итогов

И так, друзья, мы рассмотрели портативный роутер TP-LINK TL-MR3020 — надежный и мощный инструмент, который идеально подходит для тех, кто часто путешествует или нуждается в доступе к Интернету в любом месте. Этот роутер не только легок в использовании, но и имеет множество полезных функций, таких как поддержка различных режимов работы, высокая скорость передачи данных и защита вашей Wi-Fi сети. Более того, он может работать на батарейках, что делает его еще более портативным.

Мы также рассмотрели несколько полезных вопросов и ответов, чтобы помочь вам использовать роутер TP-LINK TL-MR3020 более эффективно.

Так что, если вы ищете удобный и надежный роутер для путешествий или работы вне офиса или дома, TP-LINK TL-MR3020 может быть именно тем, что вам нужно. Надеемся, что этот обзор был для вас полезен и помог вам сделать правильный выбор!
