Особенности настройки роутера keenetic extra

Обновление прошивки

Обновление прошивки важный пункт всей настройки, так как на устаревшем ПО не будут работать некоторые важные функции роутера. Находясь в магазине, прибор не может обновляться, в то время как производители выпускают все новые и новые версии прошивок. Обновить версию можно самостоятельно:

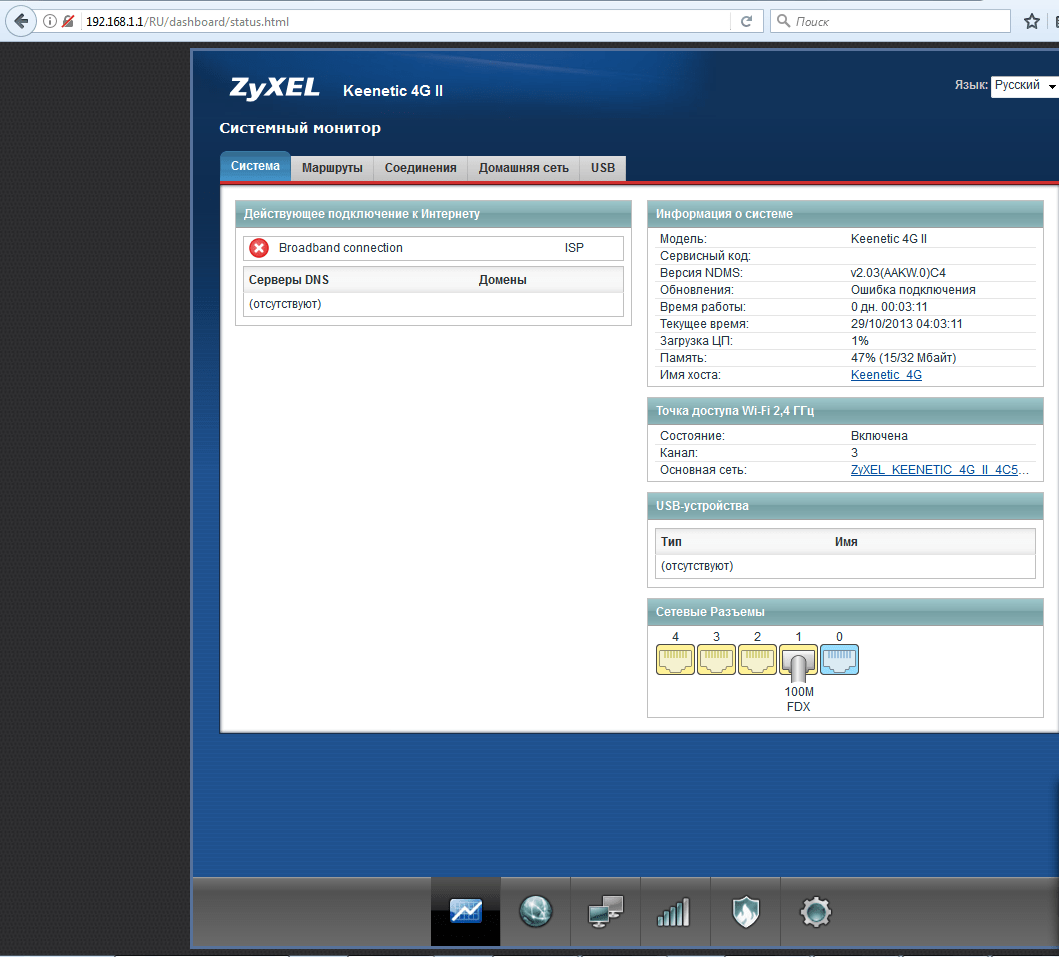

1. Перейти в конфигуратор и выбрать иконку с графиком;
2. Найти вкладку «Система» и просмотреть информацию о системе;
3. Найти и скачать последнюю версию прошивки для прибора с официального сайта производителя Зухел;
4. Распаковать архив и вернуться в настройки, где открыть вкладку фалов и путем нажатия на кнопку «Обзор» выбрать распакованный файл и нажать «Да»;
5. Дождаться обновления и перезагрузки прибора.

Важно! После обновления все настройки сбрасываются до начальных и придется все заново устанавливать. Именно поэтому актуальная версия ПО ставится сразу же после его включения и перехода в веб-интерфейс параметров

Таким образом, было рассказано, как настроить роутер keenetic extra для раздачи Wifi просто. Для этого не требуется никаких специальных знаний. Зиксель также просты в настройке, как и TP-link, D-link и дургие.

Настройка Wi-Fi

Через 4 LAN-порта можно подключить к Keenetic Extra соответствующее количество стационарных устройств (ПК, медиаприставки, ресиверы и пр.), но для мобильных гаджетов нужно настроить беспроводный доступ к роутеру:

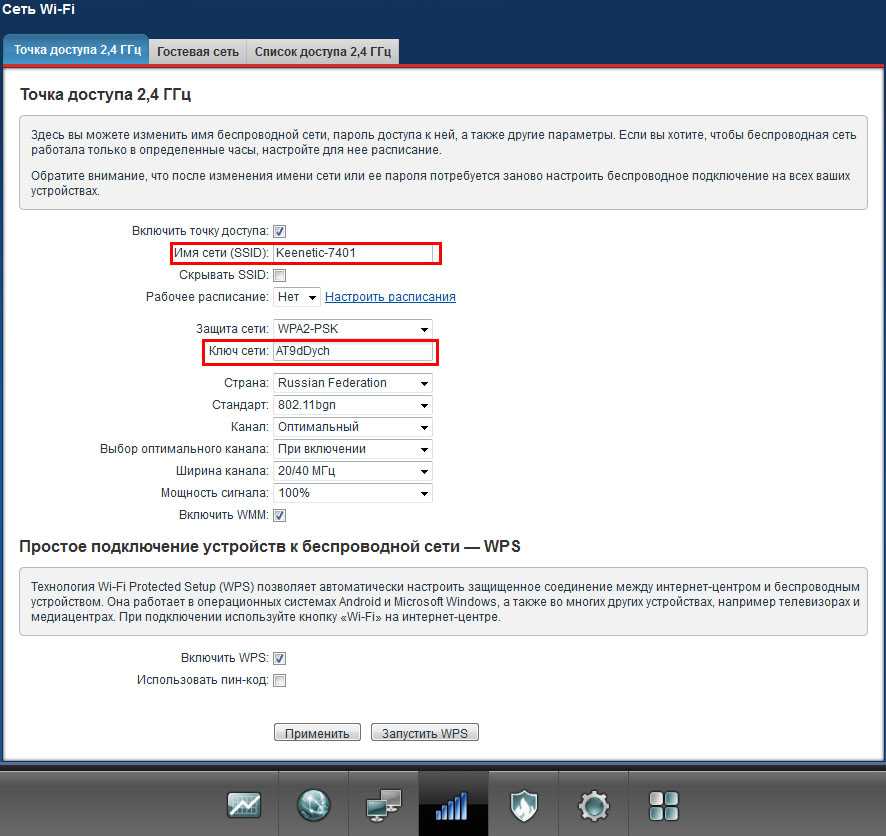

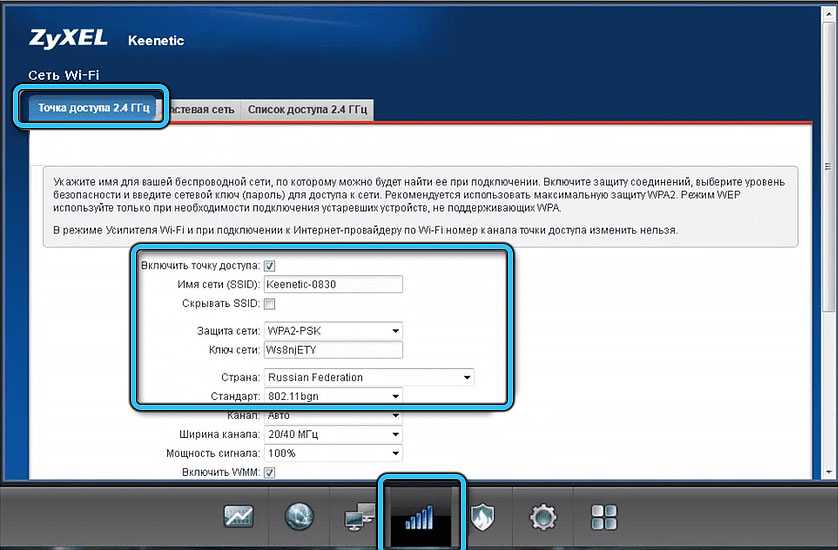

• заходим в веб-интерфейс;
• кликаем по иконке беспроводного соединения внизу страницы (вертикальные полоски лесенкой);
• выбираем вкладку «Точка доступа 2.4 ГГц»;
• ставим галочку напротив параметра «Включить точку доступа» (если её там нет);
• вводим имя домашней сети;
• в графе «Защита сети» выбираем значение «WPA2-PSK»;
• в следующем поле задаём пароль домашней сети Wi-Fi;
• кликаем по кнопке «Применить».

При желании можно аналогичным образом настроить «гостевую сеть» для выхода в интернет (доступ к домашней сети будет закрыт).

Индикация

На передней панели расположены светодиодные индикаторы. Их состояние может сказать о следующем:

1. Питание – горит, если маршрутизатор подключен к розетке и включен. Не горит – наоборот.
2. LAN-порт – горит или мигает, если к нему подключено устройство. Не горит – не подключено.
3. Подключение к интернету – горит или мигает, если оно установлено. Горит желтым/оранжевым – сигнал есть, но интернет не подключен. Не горит – кабель не вставлен/плохо вставлен в разъем/имеет повреждения или проблема на стороне провайдера.
4. Wi-Fi – горит, если включен. Мигает – идет обмен данными. Не горит – отключен в настройках устройства.
5. WPN – горит, если Wi-Fi подключен по сети WPN. Не горит – наоборот.
6. USB – горит или мигает, если подключено устройство. Не горит – оно не готово или не подключено.

Внешний вид

Это устройство принадлежит обновленной линейке, выделенной в отдельный бренд. Благодаря этому роутер имеет усовершенствованные конструктивные особенности, еще внесены изменения во внешний вид. Дизайн технологичный и сдержанный, в корпусе преобладают светло-серые и белые цвета.

На крышке расположена панель управления с несколькими светодиодными индикаторами, там же нанесена и маркировка. С правой стороны корпуса закреплена многофункциональная клавиша, которая одним нажатием включает Вай-Фай и активирует WPS-подключение. В веб-интерфейсе в соответствующих разделах можно настроить ее действие.

Левая сторона корпуса оснащена полноразмерным USB-разъемом, к нему при желании можно подключить модем, внешний накопитель, флешку или же кабель от принтера.

Недалеко от этого разъема расположена кнопка FN, которая по умолчанию позволяет в безопасном режиме извлекать подключенные устройства.

Роутер Keenetic Extra KN 1710 оснащен 4 LAN-портами и 1 WAN-портом. Для подключения интернета через сетевой кабель можно использовать любой порт или даже несколько.

Конструкция оснащена 4 несъемными антеннами, каждая усилена 5 дБи. Благодаря креплению шарнирами антенны способны изменять угол наклона относительно точки крепления.

На нижней части корпуса расположена наклейка, где указан МАС-адрес, серийный номер, данные Wi-Fi сети и QR-код для быстрого подключения. С помощью специального крепления устройство можно устанавливать не только на горизонтальные поверхности, но и крепить к стене.

Настройка роутера.

Веб-интерфейс маршрутизатора доступен, как и у всех роутеров семейства Кинетик, по хостнейму my.keenetic.net либо через IP-адрес 192.168.1.1. Логин для доступа в веб-интерфейс  — admin, пароль — 1234.
Если зайти в на роутер не получается — изучите эту инструкцию — ссылка.

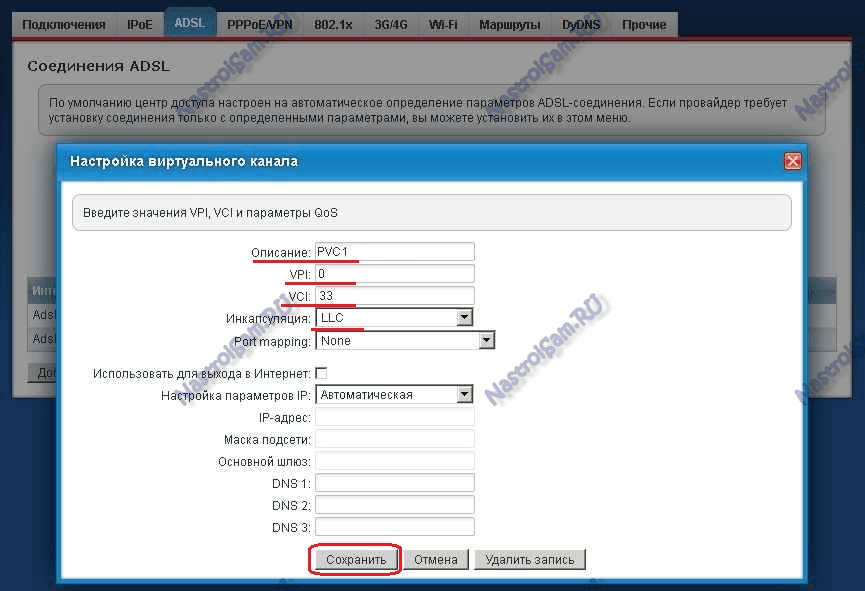

Для подключения DSL-соединения Вам надо открыть раздел Интернет => ADSL. В этом разделе надо создать PVC-канал. Для этого нажимаем кнопку Добавить. Откроется окно создания виртуального подключения:

В поле Описание вводим название подключения (произвольно). В поля VPI и VCI нужно ввести значения, которые нужно узнать в техподдержке (для большинства филиалов Ростелеком их можно посмотреть здесь).
Тип инкапсуляции выбираем LLC.
Так как мы настраиваем Интернет-подключение, то обязательно поставьте галочку «Использовать для выхода в Интернет».
Если у Вас тип подключения IPoE (динамический или статический IP), то в списке «Настройка параметров IP» надо поставить значение «Автоматическая» для Dynamic IP либо «Статическая» и указать IP-адрес. На этом проыесс подключения к Интернет будет окончен.
Если же у Вас тип подключения PPPoE, то в поле «Параметры IP» нужно поставить значение «Без IP-адреса», так как далее надо будет создавать соединение.
Нажимаем кнопку Сохранить.
Теперь, в случае если Ваш провайдер использует PPPoE, надо зайти на вкладку «PPPoE/VPN»:

Здесь нужно поставить галочку Включить и «Использовать для выхода в Интернет». В поле Описание вводим название соединения, например, Интернет. «Тип протокола» выбираем PPPoE. В списке «Подключаться через» можно оставить значение «Любое интернет-подключение» в том случае, если у Вас на вкладках IPoE или ADSL нет других подключений c галкой Использовать для выхода в Интернет. Простым языком выражаясь — если Вы настраиваете одно подключение. В поле Имя пользователя и Пароль надо ввести данные для авторизации с карточки, которую Вам выдали при заключении договора с провайдером. Более ничего не меняем и нажимаем кнопку Применить.
Интернет-соединение по протоколу PPPoE для Ростелеком настроен.

Зачем вам Mesh?

Wi-Fi активно переходит на диапазон 5 ГГц, где эфир чище и скорости существенно выше просто в силу новых стандартов (802.11ac и уже ранних реализаций 802.11ax). Однако сигнал 5 ГГц хуже распространяется через преграды, поэтому сеть нуждается в большем числе точек доступа, тщательном планировании их взаимодействия и управления.

Там, где раньше были две точки доступа, теперь появляется и третья, и пойди ещё размести её так, чтобы она не мешала двум соседним. Да, конечно, 5-гигагерцовая радиоволна затухает раньше, чем 2,4-гигагерцовая, и сигнал от расположенных по соседству точек доступа меньше перекрывает друг друга, но на практике не всегда удаётся разместить хот-споты так, чтобы они не мешали друг другу, и это — целое искусство

Не менее важно в дальнейшем уметь переключать клиентов на наименее загруженные точки доступа, всегда поддерживая балансировку и не допуская перегрузки оборудования

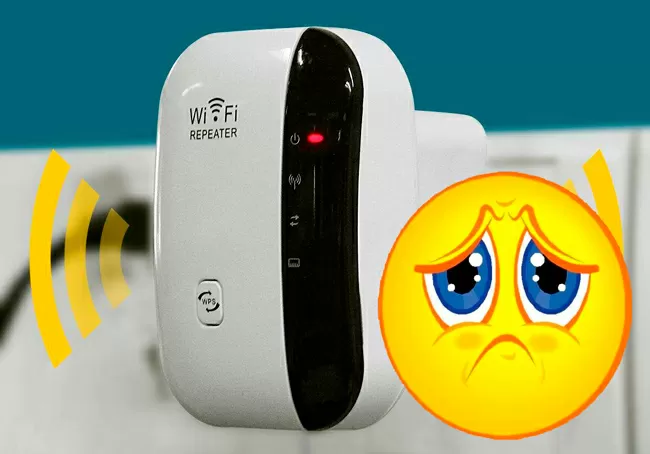

В чём плюс Mesh перед традиционными репитерами? Mesh — это уже «умная» сеть с динамической древовидной топологией. Либо полностью децентрализованная, либо (чаще) с назначаемым контроллером. Давайте рассмотрим ситуацию, в которой вы, для примера, расширяете mesh-точкой покрытие в беседке вашего коттеджа. Эта точка видит ближайшую к себе аналогичную точку в гостиной с высоким уровнем сигнала и главную (первичную) точку в чулане, за двумя стенами, к которой и подходит интернет-канал от провайдера, но уровень сигнала у нее — ниже, хотя и достаточный. Казалось бы, подключайся к ближайшему узлу, и делов-то? Но всё не так просто: хоть ближайший узел и даёт более высокую скорость соединения, он представляет собой ещё один преобразователь на пути в интернет, и в каких-то случаях выгоднее будет подключаться к первичной точке. Вот эту выгоду и должна рассчитывать mesh-сеть, меняя свою топологию в зависимости от условий радиоэфира и состояния своих членов.

Инструкция по подключению и настройке Keenetic Extra

Подключение Кинетик Экстра к интернету

Для подключения Keenetic Extra роутера к интернету выполните следующие шаги:

1. Подключите кабель вашего интернет-провайдера к порту WAN на задней панели роутера.
2. Подключите ваш компьютер к одному из LAN-портов роутера с помощью Ethernet-кабеля или через Wi-Fi.
3. Включите роутер в сеть, нажав кнопку питания на задней панели.

Настройка маршрутизатора Keenetic Extra через веб-интерфейс

1. Откройте веб-браузер и введите IP-адрес роутера (по умолчанию 192.168.1.1) в адресной строке.
2. Введите имя пользователя и пароль для доступа к настройкам (по умолчанию: admin/admin).
3. В меню «Интернет» выберите тип подключения, предоставленный вашим провайдером (например, PPPoE, DHCP или статический IP-адрес).
4. Введите необходимые параметры подключения, предоставленные вашим интернет-провайдером.
5. Нажмите «Сохранить» для применения настроек.

Настройка Wi-Fi сети на роутере Keenetic Extra

1. В веб-интерфейсе роутера перейдите в раздел «Беспроводная сеть«.
2. Включите Wi-Fi, если он еще не включен, и выберите частотный диапазон (2,4 ГГц или 5 ГГц).
3. Введите имя вашей беспроводной сети (SSID) и пароль для доступа.
4. Если необходимо, настройте дополнительные параметры безопасности, такие как тип шифрования (WPA2, WPA3) и алгоритм шифрования (AES, TKIP).
5. Нажмите «Сохранить» для применения изменений.

Упрощенная автоматическая настройка

Маршрутизатор имеет ряд функций, выделяющий его на фоне других аналогичных устройств. Среди них: поддержка IPTV, DLNA подключения, работа на частоте 5 Ггц. Помимо этого устройство поддерживает как 3G, так и 4G модемы, дополнительные клиенты для Bit Torrent. Все это нуждается в конфигурировании, которое может быть автоматическим и ручным. В данном разделе рассмотрен именно автоматический режим быстрой настройки.

Перед самим этапом настройки важно убедиться, что к синему гнезду роутера подсоединен кабель от интернет-провайдера, а в любое из белых или желтых — патч-корд, соединяющий роутер с персональным компьютером. Если все готово, то роутер можно включить устройство в электрическую сеть с помощью адаптера питания

При правильном подключении на передней части корпуса загорятся лампочки.

Важно! Как и для настройки беспроводного роутера любого другого производителя, необходимо подключиться к нему либо с помощью патч-корда, либо через беспроводную сеть, которую он создает. Как уже было сказано, есть два способа настройки роутера: автоматический и ручной

Первый способен запустить все главные функции за короткий промежуток времени и без участия человека. Но есть и недостатки: невозможность настроить модем, шифрование и прочие моменты. Ручной способ позволяет конфигурировать роутер так, как нужно человеку, включать только то, что нужно ему и задавать тонкие параметры

Как уже было сказано, есть два способа настройки роутера: автоматический и ручной. Первый способен запустить все главные функции за короткий промежуток времени и без участия человека. Но есть и недостатки: невозможность настроить модем, шифрование и прочие моменты. Ручной способ позволяет конфигурировать роутер так, как нужно человеку, включать только то, что нужно ему и задавать тонкие параметры.

Запустить автоматическую настройку можно из веб-интерфейса роутера, если подключение к нему осуществлено впервые или вставив диск с «Мастером настройки» и проследовав всем инструкциям.

Простая настройка

Конкретно на данном устройстве быстрая настройка делается следующим образом:

1. Подключить персональный компьютер к маршрутизатору с помощью патч-корда или по беспроводной сети, если ПК имеет специальный адаптер;
2. Открыть любой браузер. Им может быть Хром, Опера, Сафари, Мозила и так далее;
3. Вписать в адресную строку адрес расположения веб-интерфейса. В случае с Кинетик Экстра это 192.168.1.1;
4. Дождаться загрузки окна и ввести авторизационные данные для входа: логин и пароль, которые по умолчанию равны admin:admin;
5. Выполнить вход в конфигуратор и перейти к «Быстрой настройке»;
6. Выбрать свою страну проживания, провайдера, логин и пароль в зависимости от типа подключения;
7. Дождаться автоматической настройки и выбрать DNS сервер. В качестве примера будет предложен сервис от Яндекса;
8. Придумать новые данные для входа в конфигуратор, если это необходимо.

Подключение роутера ZYXEL Keenetic Extra II к компьютеру

Следующим шагом будет подключение роутера ZYXEL Keenetic Extra II к Ноутбуку либо Персональному компьютеру (ПК). Для этого необходимо кабель, который провел провайдер, подключить к «ИНТЕРНЕТ» порту роутера (это тот кабель, который идет в квартиру, дом, офис, и т.д. из вне). Кабель, который шел в комплекте с роутером, один конец подключаем к порту роутера «ДОМАШНЯЯ СЕТЬ», а другой конец подключите к ноутбуку либо ПК. И да, не забудьте подключить кабель питания.

  Если при подключении возникли проблемы с сетью, перейдите сюда для ее решения: https://inrouters.ru/neopoznannaya-set/

Авторизация роутера ZYXEL Keenetic Extra II

Итак, подключили роутер, теперь нужно через любой браузер (будь это Google Chrome, Mozilla Firefox, Internet Explorer, и т.д.) попасть в его web-интерфейс. Для это открываем браузер и в адресной строке вбиваем адрес роутера: my.keenetic.net или 192.168.1.1 и нажимаем кнопку «Enter» на клавиатуре.

  После, роутер нам предлагает произвести быструю настройку, выбираем язык интерфейса — «Русский» и нажимаем Веб-конфигуратор.

  После этого роутер может вывести окно для настройки пароля на web-интерфейс. Здесь по желанию, можете ставить пароль, можете нет. В случае установки пароля запишите его куда-нибудь.

  Также роутеры ZYXEL работают в различных режимах, не лишним будет проверить тот ли режим выбран. Нажимаем в нижнем меню на ярлык «Система» и переходим во вкладку «Режим». Если настраиваете интернет с вводом логина и пароля, оставляем режиме «Интернет-центр — основной режим».

Сброс роутера до заводских настроек

Обычно сброс настроек требуется в нескольких случаях:

1. Пользователь забыл данные для входа в админ-панель, а нужно изменить некоторые параметры.
2. Устройство глючит, интернет не работает (и проблема не в провайдере), не раздает Wi-Fi, а перезагрузка не помогает.

Сбоку или на задней части корпуса есть специальная кнопка «Сброс» («Reset», «Restore»). Чтобы ее задействовать, рекомендуется использовать тонкий заостренный предмет. Когда индикатор питания начинает часто мигать, это значит, процесс запущен. Нужно подождать 10-12 сек. И отпустить кнопку.

Важно! Нельзя удерживать кнопку больше 20 сек., иначе устройство перейдет в режим аварийного восстановления

Настройка роутера Keenetic Extra (KN-1710)

Настройка роутера через панель управления также вызывает у многих владельцев роутера Extra затруднения и приводит к долгим часам мучений. Поэтому вначале коротко разберем алгоритм ваших будущих действий. Для настройки вам нужно:

• зайти на подключенном к роутеру компьютере в панель управления;
• запустить мастер быстрой настройки (это один из вариантов настроек);
• ответить на вопросы мастера, подготовив при необходимости договор с провайдером;
• при автоматическом обновлении прошивки роутера дождаться ее, не выключая роутер;
• сменить имя и пароль к вашей сети Wi-Fi.

Теперь по порядку. Зайдите в браузере по адресу 192.168.1.1 или my.keenetic.net. Выберите язык и нажмите на строку «Начать быструю настройку». Задайте новое имя и пароль администратора (пароль к панели управления) и обязательно запишите их

Обратите внимание, у вас будет два пароля: к панели управления и к сети Wi-Fi. Первый нужен для входа в админ-панель, а второй для подключения к вашей беспроводной сети телефонов, планшетов и других устройств

Второй пароль вы зададите уже после того, как ответите на вопросы мастера настроек.

Подключение роутера Keenetic Extra (KN-1710)

Успех настройки вашего роутера во многом зависит от того, правильно ли вы соедините все необходимые устройства. Если на этом шаге будет допущена ошибка, вам не будет доступна панель управления для дальнейшего ввода данных. Поэтому для облегчения вашего понимания вначале ответьте на вопрос, как именно вы будете подключаться к интернету. Варианты могут быть такими:

• провайдер завел к вам дом кабель,
• у вас есть USB-модем и подходящая для него сим-карта,
• у вас есть модем, а в дом заведен соответствующий ему кабель.

При любом из этих вариантов вначале вы готовите к работе роутер. Для этого разверните его антенны в вертикальное положение, подключите к сети при помощи кабеля питания и дождитесь полной загрузки.

Подключение через кабель провайдера

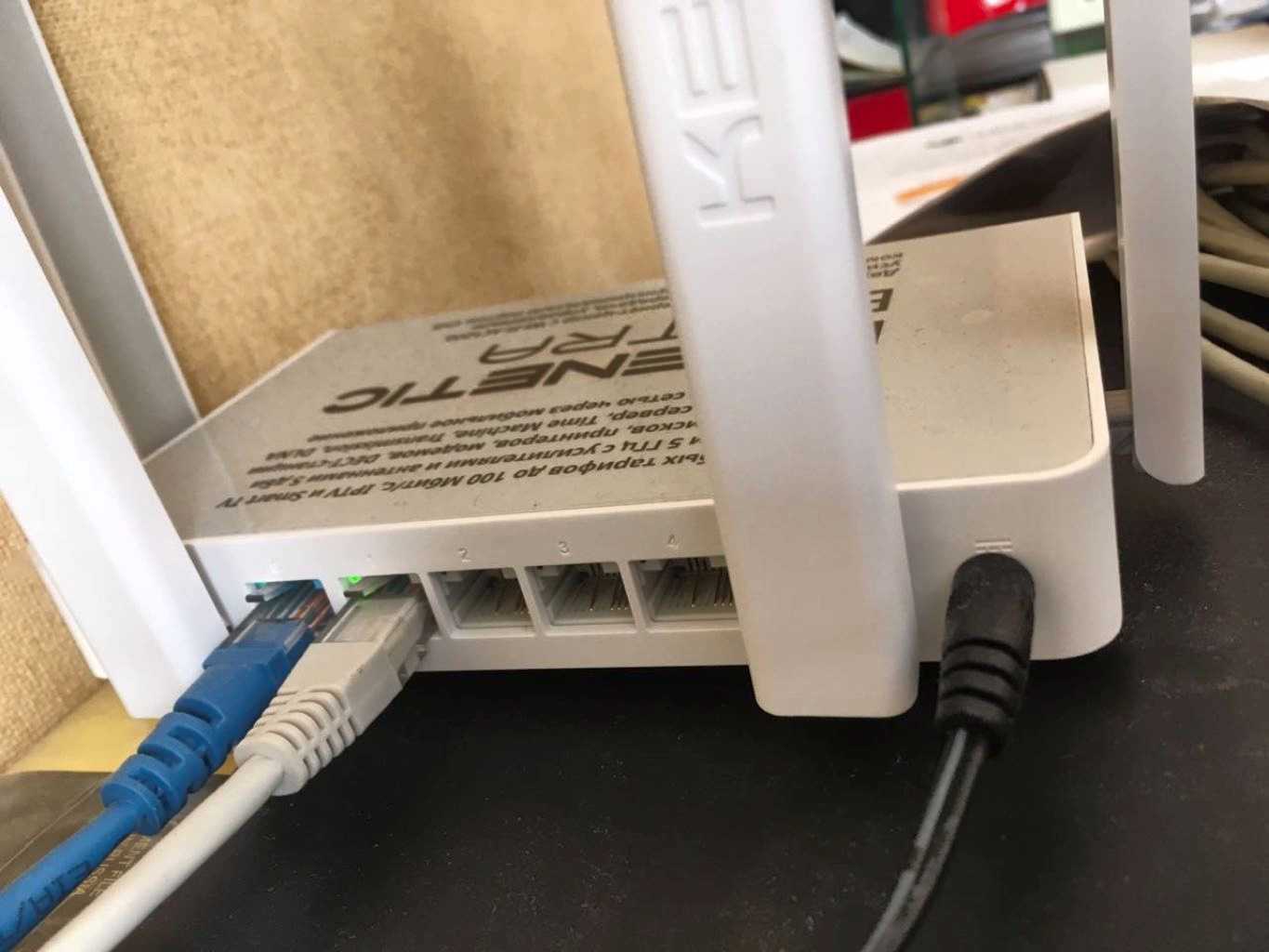

Если для вас подходит этот вариант, вставьте разъем кабеля провайдера в голубой порт роутера. Возьмите кабель из коробки роутера и соедините с его помощью роутер с устройством, на котором будете вести настройку (компьютер, ноутбук). При этом кабель рекомендуется вставить в порт LAN с номером 1. При наличии в устройстве Wi-Fi-модуля вы можете подключиться к сети роутера по Wi-Fi, взяв название и пароль сети с этикетки роутера.

Подключение с помощью модема

При наличии модема в вашу цепочку устройств добавляется модем, поэтому в голубой порт вы вставляете кабель модема, а интернет подключаете к самому модему тем способом, на который рассчитан модем. В частности, в DSL-модем нужно вставить телефонный провод, в GPON-модем кабель оптической сети. Для полноценной работы роутера модем нужно перевести в режим моста (при необходимости свяжитесь по этому вопросу с провайдером). Роутер точно так же соединяется с компьютером через порт LAN или по Wi-Fi, как мы описали выше.

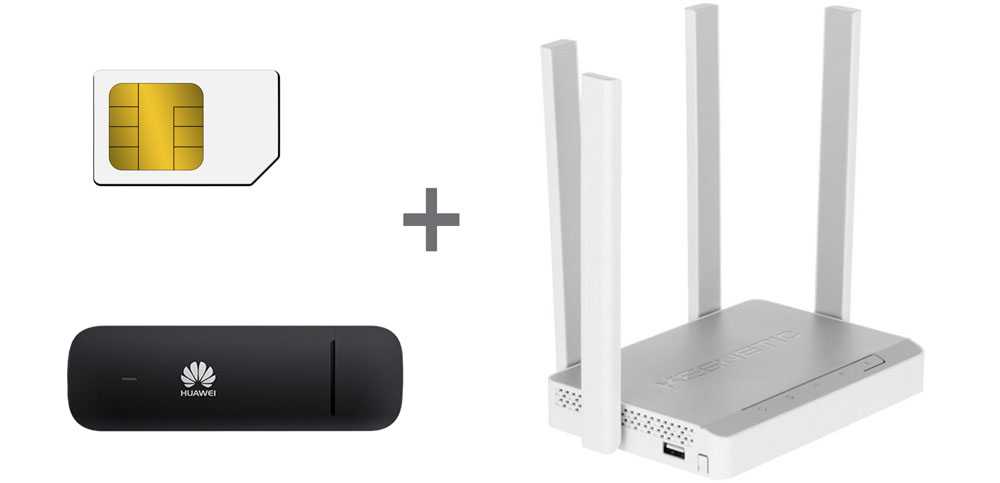

Подключение с помощью USB-модема

В таком варианте подключения у вас будет единственный провод, соединяющий порт LAN роутера с сетевым портом компьютера. К интернету вы будете подключаться через USB-модем, который нужно вставить в USB-порт роутера. Нюансы работы здесь такие. Роутер должен быть совместим с модемом (все модели совместимых USB-модемов указаны на сайте фирмы Keenetic), а у сим-карты модема должен быть отключен запрос PIN-кода. Для сброса пин-кода вставьте сим-карту в телефон и найдите соответствующий пункт меню в настройках.

Ответы на вопросы

Какие интерфейсы у Keenetic Extra II? Keenetic Extra II имеет 5 гигабитных Ethernet портов, один из которых может быть использован как WAN-порт, и 2 порта USB 3.0.

Поддерживает ли Keenetic Extra II технологию MU-MIMO? Да, Keenetic Extra II поддерживает технологию MU-MIMO.

Можно ли настроить VPN на Keenetic Extra II? Да, Keenetic Extra II поддерживает настройку VPN, в том числе OpenVPN.

Как производится настройка Keenetic Extra II? Настройка Keenetic Extra II производится через веб-интерфейс, доступный через браузер.

Какая максимальная скорость передачи данных у Keenetic Extra II? Максимальная скорость передачи данных у Keenetic Extra II составляет 2400 Мбит/с.

Можно ли использовать Keenetic Extra II как точку доступа? Да, Keenetic Extra II может использоваться как точка доступа.

Поддерживает ли Keenetic Extra II технологию Beamforming? Да, Keenetic Extra II поддерживает технологию Beamforming.

Какие функции маршрутизатора поддерживает Keenetic Extra II? Keenetic Extra II поддерживает все основные функции маршрутизатора, такие как маршрутизация, NAT, DHCP, DNS, VPN и т.д.

Какая максимальная площадь покрытия Wi-Fi у Keenetic Extra II? Максимальная площадь покрытия Wi-Fi у Keenetic Extra II зависит от многих факторов, включая количество препятствий, наличие помех и т.д. Однако, при условии оптимальных условий, Keenetic Extra II может обеспечить покрытие до 200 квадратных метров.
