Подключение интернет розетки - 3 ошибки. схема подключения по цветам для розеток rj 45

Стандарты и виды подключения

Для любого проводного или беспроводного интернет-оборудования принят единый стандарт подключения к системному блоку. Каким бы образом в квартиру ни поступал интернет, всегда имеется витая пара — кабель, использующийся для подсоединения роутера и модема. Сетевой кабель заключает в себе восемь медных проводков, скрученных в четыре пары. Они гасят любые электрические помехи, предоставляя внушительную (до 1000 Мбит/с) скорость интернета. Витая пара заканчивается специальным коннектором, который называется «джек».

Коннектор RG-45 нужен для любого варианта подключения компьютера к интернету

Корпус у коннектора 8P8C прозрачный, и внутри него находятся провода разного цвета. Похожие коннекторы используются и на других соединительных проводах, например, между модемом и ПК. Разница — только в расположении, или, по терминологии компьютерщиков, в распиновке проводов.Ранее для коннекта часть жил перекрещивалась в определённом порядке — только тогда оборудование работало. С 2001 года было решено ввести два главных стандарта подключения — TIA/EIA-568-B и TIA/EIA-568-А. В нынешнее время в ходу первый стандарт (В) подключения проводов витой пары. Его-то и требуется запомнить.

Можно обжимать коннектор по любому варианту цветовой схемы — на работоспособности сети это не отразится

Выпускается двух- и четырёхпарный кабель для проведения сети. Для солидной скорости передачи данных (1–10 Гб/с) рекомендуется четырёхпарный кабель, для передачи до 1 Гб/с — двухпарный. Сейчас в помещения заводят линии со скоростью интернета до 100 Мб/с, но весьма вероятно, что скорость интернета в будущем будет возрастать. Поэтому предпочтительней изначально расшить сеть до четырёх пар, чтобы потом не прокладывать новый провод. Если сеть уже заведена двухпарным проводом, то используются эти же коннекторы, но после первых трёх (смотри схему выше) два контакта пропускаются, а зелёный должен оказаться шестым.

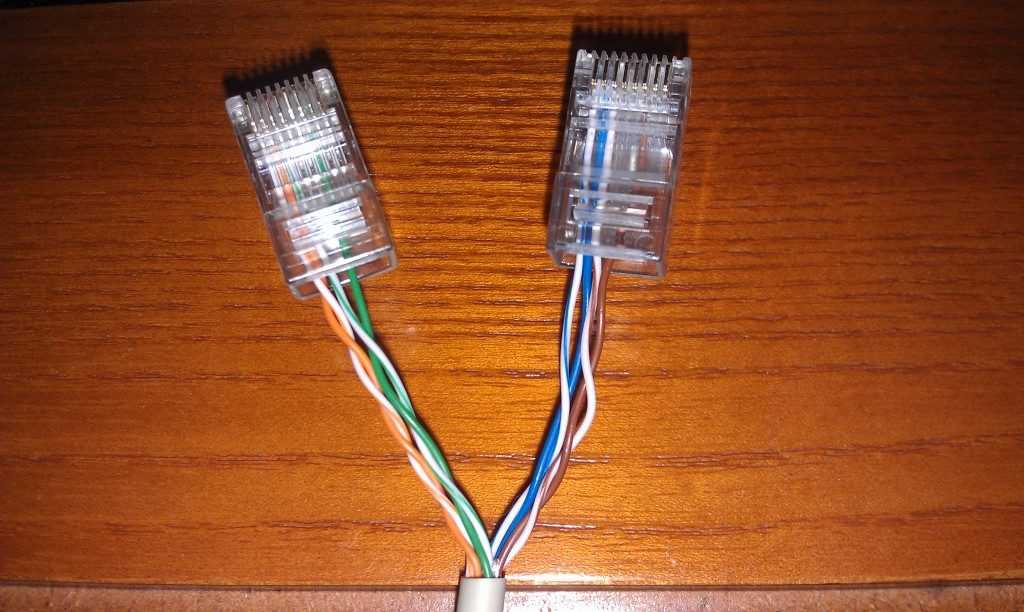

Если не требуется большая скорость интернета, можно подключить четырёхпроводной кабель

При помощи такого соединения можно подклчить к сети два компьтера.

Для подключения к интернету двух устройств потребуется всего один четырёхпарный провод

Обжим коннектора RJ-45

Заходящий в квартиру или дом интернет-кабель, который чаще всего называют витой парой, часто заканчивается небольшим пластиковым разъемом. Вот это пластиковое устройство и есть коннектор, причем обычно RJ45. На профессиональном жаргоне их еще называют «Джек».

Так выглядит коннектор RJ-45

Корпус его прозрачный, благодаря чему видны провода разного цвета. Такие же устройства используются на соединительных проводах, которыми соединяются компьютеры между собой или с модемом. Отличаться может только порядок расположения (или как говорят компьютерщики, распиновки) проводов. Этот же коннектор вставляется в компьютерную розетку. Если вы поймете, как распределяются проводя в коннекторе, с подключением интернет-розетки проблем не будет.

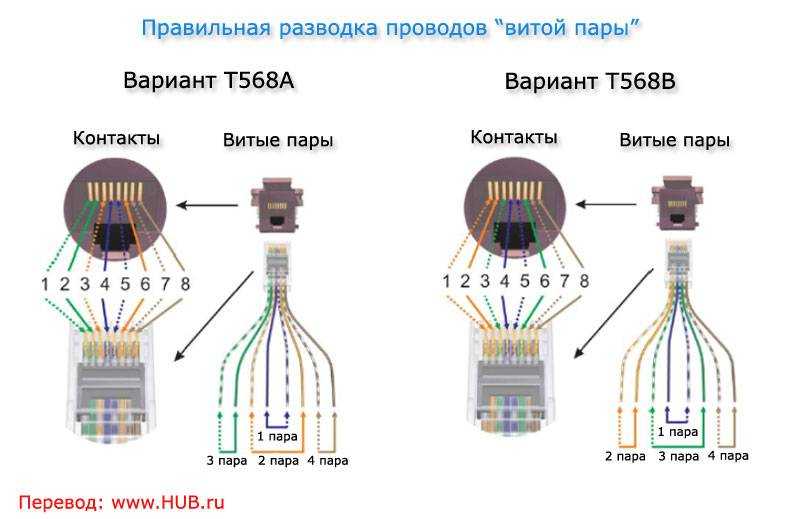

Схема подключения интернет кабеля по цветам

Есть две схемы подключения: T568А и T568В. Первый вариант — «А» в нашей стране практически не используется, а повсеместно провода располагают по схеме «B». Ее и необходимо запомнить, так как именно она требуется в большинстве случаев.

Схемы подключения интернет кабеля по цветам (используйте вариант B)

Чтобы окончательно прояснить все вопросы, поговорим еще о количестве проводов в витой паре. Этот интернет-кабель бывает 2-х парным и 4-х парным. Для передачи данных со скоростью до 1 Гб/с используют 2-х парные кабели, от 1 до 10 Гб/с — 4-х парные. В квартиры и частные дома сегодня, в основном, заводят потоки до 100 Мб/с. Но с нынешними темпами развития интернет-технологии вполне возможно, что уже через пару лет скорости будут исчисляться Мегабитами. Именно по этой причине лучше сразу расшить сеть из восьми, а не из 4-х проводников. Тогда при изменении скорости вам не придется ничего переделывать. Просто аппаратура будет использовать большее число проводников. Разница в цене кабеля небольшая, а розетки и коннекторы для интернета все-равно используют восьми-контактные.

Если сеть уже разведена двухпарным, используйте те же коннекторы, только после первых трех проводников, уложенных по схеме B, пропускаете два контакта и зеленый проводник укладываете на место шестого (смотрите фото).

Схема подключения 4-х проводного интернет кабеля по цветам

Обжим витой пары в коннекторе

Для обжима проводов в коннекторе есть специальные клещи. Они стоят порядка 6-10$ в зависимости от производителя. Работать ими удобнее, хотя можно обойтись обычной отверткой и кусачками.

Клещи для обжима коннекторов (один из вариантов)

Сначала с витой пары снимается изоляция. Ее снимают на расстоянии 7-8 см от конца кабеля. Под ней есть четыре пары проводников разных цветов, скрученых по двое. Иногда имеется также тонкий экранирующий провод, его просто отгибаем в сторону — он нам не нужен. Пары раскручиваем, провода выравниваем, разводя в разные стороны. Затем складываем по схеме «В».

Порядок заделки разъема RJ-45 в коннекторе

Провода в нужном порядке зажимаем между большим и указательным пальцем, Проводки выкладываем ровно, плотно друг к другу. Выровняв все, берем кусачки и отрезаем лишнюю длину выложенных по порядку проводов: остаться должно 10-12 мм. Если приложить коннектор как на фото, изоляция витой пары должна начинаться выше защелки.

Отрезаем так, чтобы остались проводки 10-12 мм

Витую пару с отрезанными проводами заводим в коннектор

Обратите внимание, что взять его нужно защелкой (выступ на крышке) вниз

Заводим провода в коннектор

Каждый проводник должен попасть в специальную дорожку. Вставляют провода до упора — они должны дойти до края коннектора. Придерживая кабель у края разъема, его вставляют в клещи. Ручки клещей сводят плавно сводят вместе. Если корпус стал нормально, особых усилий не требуется. Если чувствуете, что «не идет» перепроверьте, правильно ли стоит RJ45 в гнезде. Если все нормально, попробуйте еще раз.

При надавливании имеющиеся в клещах выступы подвинут проводники к микроножам, которые прорежут защитную оболочку и обеспечат контакт.

Как работают клещи для обжима коннекторов

Подобное соединение надежное и проблемы с ним возникают редко. А если что и случается, перезаделать кабель легко: отрезаете и повторяете процесс с другим «джеком».

Видео-урок: обжим коннектора RJ-45 клещами и отверткой

Процедура несложна, ее легко повторить. Возможно, вам будет легче все проделать, после видео. В нем показано как работать клещами, а также как обойтись без них, а проделать все при помощи обычной прямой отвертки.

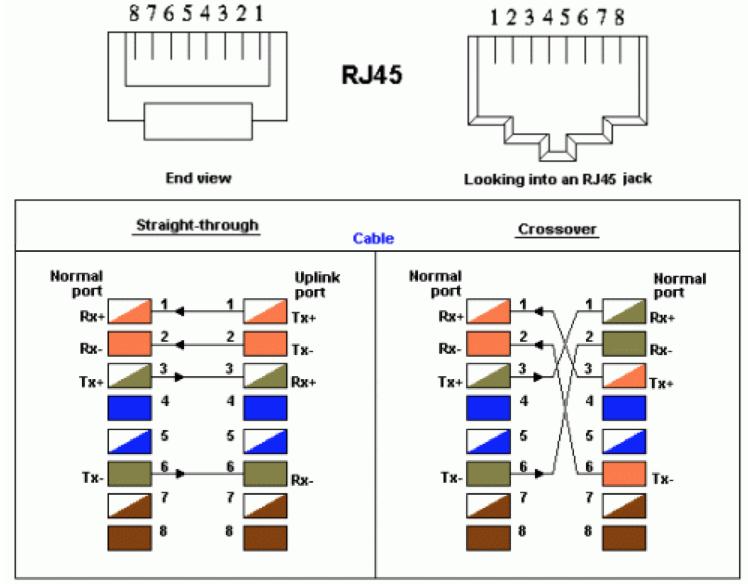

Схемы распиновки витой пары

Для кабеля витая пара существует две основные схемы распиновки:

Прямой.
Кроссовер (кросс).

Блок-схема возможности передачи данных между устройствами в прямой и кросс-схеме

Прямой обжим кабеля интернет

Прямая схема – используется, если нужно подключить ПК к хабу (свичу) или роутеру (роутеру).

Распиновка интернет-кабеля на 8 проводов в прямую

Перекрёстный обжим сетевого кабеля

Схема кроссовера (crossover) – используется для соединения двух устройств одного типа: компьютера или роутера.

Цветовая распиновка кабеля витая пара на 8 проводов – перекрестная схема для связи однотипного оборудования

Обжим коннектора без пресс-клещей

Если у вас нет инструмента для обжима разъёма RJ-45, не отчаивайтесь. Пара прямых рук и простая отвёртка все сделают по высшему разряду. Не стоит скрывать, что работа без пресс-клещей продлится значительно дольше и есть вероятность, что с первого раза мы не сможем правильно обжать провод, но попробовав, мы ничего не потеряем.

Алгоритм действий схож с тем, что описан выше: мы оголяем кабель, сверяем длину проводков и коннектора, выравниваем и подрезаем жилы. Распределив согласно схеме цветные провода, мы помещаем их внутри разъёма RJ-45 так, чтобы часть изоляции витой пары попадала в коннектор. Здесь, пожалуй, начинается самое интересное. Убедитесь, что порядок расположения жил не нарушен и они вплотную сидят по направляющим каналам. Следующий наш шаг — мы придавливаем планку зажима коннектора отвёрткой. Полдела сделано! Осталось вдавить контакты разъёма RJ-45 в изоляцию жил сетевого провода. Рассчитывая силу, один за другим продавливаем провода планки зажима и «топим» их в оплётке цветных жил. Если получилось объединить контакты коннектора и жилы интернет-кабеля в сплошную линию, то работа выполнена успешно. Вот так просто, без специализированного инструмента и в домашних условиях можно качественно обжать витую пару.

Компьютерная розетка и ее виды

Для подключения компьютерной техники и любого другого периферийного оборудования применяют компьютерную розетку стандарта RJ-45. Она соответствует единым нормам и стандартам связи, призванным автоматизировать большинство задач.

Устройство включает пластиковый корпус, внутри которого размещают от одного до четырех разъемов.

Для организации домашней сети чаще всего используют устройства, оснащенные одним или двумя разъемами. В приборах с двумя разъемами первый предназначен для соединения с идущим к компьютеру информационным кабелем, а второй – для коммутации с панч-панелью.

Передающий информацию кабель, именуемый как «витая пара», просто заводится в предназначенный ему модуль с контактом. Через другую витую пару информация уходит в сеть.

Внешне компьютерный разъем RJ45 похож на телефонный аналог RJ11. Но главное отличие устройств – количество контактов. В телефонных моделях по 4 контакта, а в информационных – по 8 штук. По этой причине если компьютерную розетку RJ45 можно задействовать в качестве телефонной, то к разъему RJ11 компьютерную технику подключить уже не удастся.

Последовательность работ по установке большинства видов компьютерных розеток типична. Выполнить нужно ряд практически аналогичных этапов:

Разбираем устройство. Конструктивно компьютерная розетка мало чем отличается от стандартного электроустановочного оборудования, включает монтажную пластину механизм и лицевую часть.

Подключаем к компьютерной розетке витую пару согласно схеме, указанной на корпусе устройства.

Перед подключением зачищаем от изоляции 0,5 см с проводов.

Установив зачищенный от изоляции край провода в предназначенное ему место, закрепляем его пружинным приспособлением.

Терминал с подключенной витой парой закрываем металлической крышкой, применяемой в качестве дополнительной защиты соединений.

Закрепим корпус интерент-розетки на стене, используя соответствующий материалу стены крепеж.

Контейнер с механизмом интернет розетки фиксируем в корпусе, закрутив винты в комплиментарные отверстия.

Закрепляем деталь лицевой панели, скрывающую терминал розетки и служащую направляющей для штекера.

Проверяем работоспособность сетевой розетки, тестируем качество подключения и сигнала.

Подключаем интернет-розетку

Общий порядок подключения интернет-розетки выглядит следующим образом:

Вставьте монтажную коробку розетки в стену. Через верхнее отверстие коробки проденьте витую пару. Зачистите кабель на 2–3 см. Вы увидите четыре витые пары — восемь разноцветных жил. Раскрутите их и расправьте

Действуйте осторожно — их легко переломить. Откройте крышку клеммника (основного блока розетки) и подключите жилы в соответствии с маркировкой

На корпусе вы увидите две разные маркировки — А и В. Для подключения к интернету мы будем использовать маркировку В

Маркировка А больше подходит для соединения ПК с ПК. Особенности подключения розеток от разных производителей мы рассмотрим чуть ниже.

Для подключения к интернету мы будем использовать маркировку В. Маркировка А больше подходит для соединения ПК с ПК. Особенности подключения розеток от разных производителей мы рассмотрим чуть ниже.

Нужно вставить жилы в соответствующие прорези

Теперь закройте крышку. У вас должны остаться кончики жил, выпирающие из розетки. Обрежьте их вровень со стенкой корпуса, чтобы не торчали.

Если у вас не хватило длины жил, чтобы провести их в нужные проёмы, просто зачистите кабель чуть повыше

Затем, используя распорные винты (они идут в комплекте с розеткой), закрепите её в монтажной коробке. Выемка для защёлки интернет-кабеля должна быть сверху.

Розетка закрепляется в коробке с помощью распорных винтов

Установите сверху лицевую панель (металлическую плоскую рамку) и декоративную рамку. Последняя просто защёлкивается сверху.

Лицевая панель держит декоративную рамку

Legrand

Чтобы подключить интернет-розетку Legrand, следуйте такой схеме:

Поверните белый фиксатор по часовой стрелке на 90 градусов. Он должен встать перпендикулярно корпусу.

Почти все розетки от Legrand оснащены такой защёлкой

Теперь поднимите блок, удерживая его за фиксатор. Он легко выйдет из паза и откроет нам доступ к контактам.

Сюда мы будем подключать жилы

В руках у нас сейчас должен быть съёмный блок с белым фиксатором. Через него нужно продеть витую пару так, чтобы кончик оказался с внутренней стороны.

Отверстие для кабеля находится в центре кольцевого белого фиксатора

Зачищаем кабель примерно на пару сантиметров и раскручиваем витые пары. По бокам нашего съёмного фиксатора вы увидите цветную маркировку в виде наклеек — коричневые, бело-коричневые, оранжевые и так далее. Ваша задача — разместить жилы в пазах в соответствии с этой маркировкой.

Итог вашей работы должен выглядеть вот так

Ставим блок с фиксатором на место и проворачиваем белый фиксатор против часовой стрелки. Он надёжно закрепится и зажмёт жилы. Лишние торчащие кончики можно отрезать.

Торчащие длинные концы жил нужно отрезать

Viko

У фирмы Viko розетка устроена довольно просто — в основном блоке располагается «стульчик» с пазами, которые помечены нужными цветами. Доступ к «стульчику» закрывает обычная пластиковая защёлка, которую можно открыть пальцами. Ваша задача — вставить в соответствующие пазы подходящие жилы. Затем нужно просто закрыть пластиковую крышку, как следует прижав её пальцами.

Viko обходятся без лишних хитростей и фиксаторов

Видео: монтаж розетки Viko

Lezard

Lezard, как и Veko, обходятся без хитроумных фиксаторов. Но всё же место крепления жил довольно хорошо защищено:

Возьмите основной блок розетки. Вы увидите на нём сверху небольшой пластиковый куб с мелкими отверстиями под жилы. Нужно его снять.

Нужный блок отмечен мелкими «арочками» под жилы

Для этого вставьте в боковое крупное отверстие отвёртку (или подобный длинный и жёсткий инструмент) и надавите ей на крышку блока. Эта процедура потребует физических усилий. Проложите кабель в боковом крупном отверстии и зачистите 2–3 см. Разложите жилы в соответствии с цветной маркировкой. Закройте жилы блоком, который мы чуть ранее сняли. Защёлкните его, чтобы он зафиксировался.

Блок со вставленными жилами выглядит так

Лишние кончики жил можно обрезать.

Видео: монтаж розетки Lezard

Schneider

Подключение розетки Schneider ничем не отличается от Lezard — вам точно так же нужно с помощью отвёртки снять крышку, проложить жилы и закрыть крышку.

Розетки от Schneider тоже оснащены простой крепкой крышкой-защёлкой

Как обжать кабель rj-45 правильно?

В первую очередь необходимо приобрести такую же витую пару необходимой длины и 8-контактные разъемы. Также стоит купить или взять у знакомых необходимый инструмент. Если не удалось получить специализированный инструмент, вы можете сделать это, имея под рукой инвентарь. Давайте сначала поговорим о самом инструменте.

Подбор и подготовка инструмента

Подбор инструмента может происходить по двум направлениям: для профессиональной деятельности; для личных нужд. Те, кто практикует профессионально, приобретут следующий инвентарь:

папка;
стриптизерша;
тестер;
инструмент для заделки витой пары.

Кримпер (клещи для опрессовки), в зависимости от сложности инструмента, способен разрезать кабель, зачищать жилы, обжимные гильзы, втулки, заглушки. Для этого в его корпус врезаны ножи, пресс-зажим с разными типами пазов. Для снятия изоляции с проводов предусмотрены специальные канавки разного радиуса.

Инструмент для зачистки позволяет безопасно зачищать провода или зачищать кабель. Помимо режущей кромки в нем есть гнезда разного диаметра, в которые вставляется проволока подходящего диаметра.

Тестер предназначен для проверки правильности и качества распиновки и обжима. Устройства бывают разной сложности и функциональности. Самый простой состоит из двух частей. Каждый элемент подключается к одному из кабельных разъемов. С одной стороны идет сигнал, другая его принимает и показывает качество работы, зажигая светодиоды в определенном порядке.

Последняя версия инструмента содержит ряд прикладных устройств, которые позволяют быстро и эффективно перерезать кабель. Если таких инструментов нет, можно обойтись обычным ножом и отверткой.

Прямая распиновка, маркируется как 568В

Прямая разводка используется для подключения коммутатора, роутера, хаба к компьютеру. Этот метод наиболее распространен в нашей стране. На изображении ниже вы можете увидеть, как провода 8-проводной витой пары должны быть помещены в разъем.

Если вы внимательно посмотрите на эту схему, вы поймете, почему она называется прямой линией. Все из-за того, что на двух разъемах RG 45 опрессовка производится идентично.

Перекрестная распиновка (crossover), маркируется как 568A

Перекрестная схема используется, когда они хотят подключить компьютер – компьютер напрямую или коммутатор – коммутатор. Поэтому, если вам нужно подключить два устройства к сети, этот способ вам подойдет. Пример того, как должна выглядеть распиновка кабеля, с 8-проводной витой парой, показан ниже на фото.

Видно, что на втором штекере провода поменяны местами, отсюда и название – кроссовер.

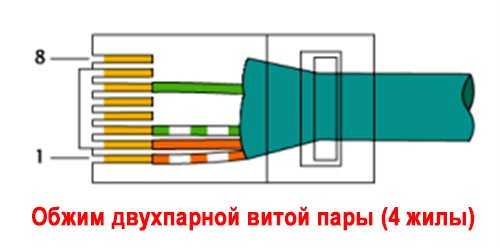

Прямой обжим с 4 жильной витой пары (двухпарный провод)

Интернет-провайдеры также часто используют двухпарный кабель для внутренней прокладки. Двух пар достаточно, чтобы прокачать 100 Мбит / с, но стоимость такого интернет-кабеля намного ниже. Порядок обжатия этой витой пары показан на рисунке ниже.

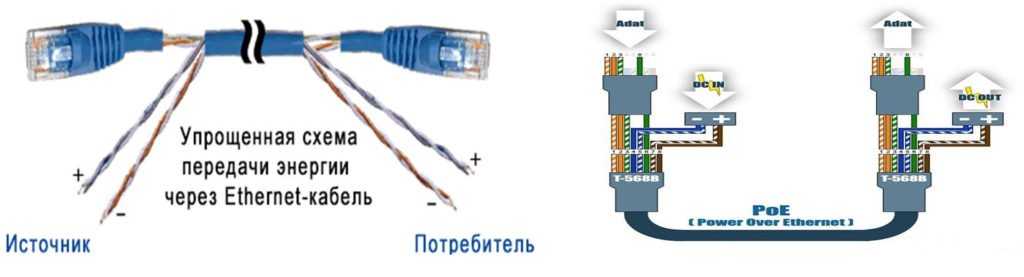

Схема обжатия витой пары RG-45 с PoE, стандарт — IEEE 802.3af

Такая схема позволит помимо информационного сигнала передавать питающее напряжение на коммутатор, роутер или любое другое устройство. Это избавляет от необходимости покупать отдельный шнур питания. В распиновке разъема RJ-45 синий и коричневый провода используются для подачи электричества. Вы спросите меня, где это нам полезно? Ответ: при установке видеонаблюдения подавать электричество на коммутатор. Многие из них рассчитаны на питание от разъема RJ-45. И т.п.

Запомнить! Питание по сетевому кабелю 220В категорически невозможно, он не рассчитан на такое высокое напряжение. Последствия могут быть непредсказуемыми. Стандартный диаметр сетевого кабеля составляет 0,51 мм, это позволяет пропускать напряжение до 1,5 А. Если вам нужно больше прыгнуть, соедините два провода параллельно, вы получите увеличение в 2 раза (3 ТО).

Перекрестной схемой обжимайте для скорости прокачки 1 Гбит/с

Чтобы обеспечить соединение между устройствами со скоростью 1 Гбит / с, необходимо использовать 4 пары (8 проводов). См. Ниже пример сжатия.

Возможно, вас заинтересует эта статья о том, как включить bluetooth на ноутбуке с Windows 7, 10.

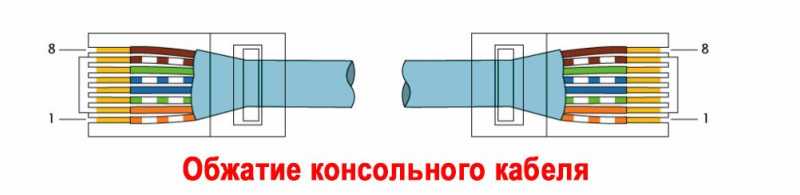

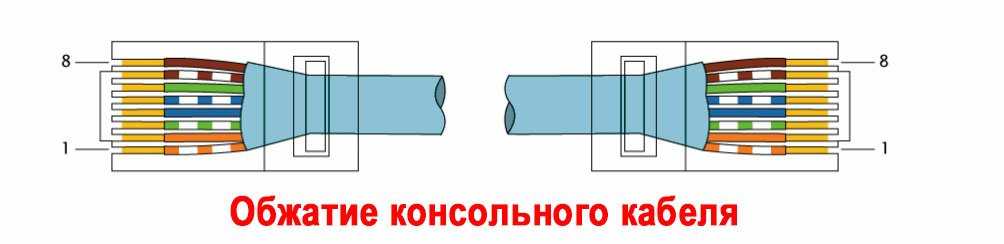

Схема обжатия консольного кабеля (rollover cable)

В этом варианте один конец витой пары должен быть обжат напротив другого конца. Похоже, вы перевернули его и посмотрели на вилку с другой стороны. Эта схема сжатия используется, когда вам нужно настроить маршрутизатор или коммутатор с помощью ПК. Чаще всего используется для устройств Cisco.

Проверка результатов работ

Но на этом вопрос, как обжать 4-жильный своими руками, решен еще не до конца. Далее нам предстоит проверить правильность проведенных работ. Делается это не «методом тыка», а с помощью специального устройства — LAN-тестера. Как пользоваться данным инструментом? Сначала необходимо вставить разъемы кабеля в тестер. Далее устройство подключается к питанию. Если никаких ошибок тестер не обнаружит, все индикаторы на нем будут загораться поочередно, друг за другом. Если же вы заметили, что инструмент «пропустил» один из проводников (не загорелся один индикатор), значит, в гнезде есть неплотное прилегание контактов. В таком случае сетевой кабель проходит повторную процедуру обжимки и снова тестируется.

Особенности монтажа

Подключение интернет-розетки не представляет особой сложности. Порядок действий — такой:

Кабель помещается в специальный канал. Иногда прячется под пол или используется потолок. Можно просто закрыть плинтусом. Это нужно, чтобы подстраховаться от обрыва, излома, улучшить дизайн. Размер канала должен быть на 25% больше суммы диаметров помещенных проводов. Прокладывается всегда под прямым углом.
Если модель — врезная, конец витой пары вытягивается через подрозетник. При накладном варианте край остается незакрытым. Оставляется примерно 0,5–1 м кабеля, чтобы было удобно работать.
От кончика отмеряется 7–8 см. Изоляция и защитная пленка кабеля здесь снимаются. Желательно взять особый инструмент — стриппер, хотя подойдет простой канцелярский нож.
Провода раскручиваются, разделяются, выпрямляются. Дальше подключение зависит от количества пар.

Самообжимающийся коннектор

Уже не первый год на отечественном рынке в продаже присутствуют коннекторы, которые для подключения не предусматривают использования специальных инструментов. Да, чем-то снять верхнюю оплётку и обрезать провод придётся.

Ярким примером профессионального самообжимающегося коннектора выступает продукция компании Nicomax. Но их изделия стоят по несколько сотен рулей. Подходят для профессиональной сферы, но никак не для домашнего применения.

Дома можно задействовать аналогичные, но более бюджетные решения. К примеру, от компании СУПР. Это российский производитель, предлагающий собственные самообжимные коннекторы. Они ещё называются безинструментальными.

Корпус такого коннектора состоит из 2 частей. Это шарнирно открывающиеся половинки. С тыльной стороны крышек выполнены специальные матрицы-выступы. Они просаживают провода на контакты.

В центре находится модуль коммутации. Здесь имеются каналы-пазы, когда укладывается проводка обжимаемого кабеля. Каждая сторона такого модуля рассчитана на 4 провода. Чтобы мастеру было проще работать, тут даже предусмотрены цветовые подсказки. То есть даже новичок поймёт, проводок какого цвета в какой канал нужно уложить. Допустить ошибку действительно очень сложно.

Также каждая створка оснащается интегрированными половинками защитных колпачков. Когда узел собирается, часть кабеля оказывается внутри коннектора. Тем самым обеспечивается надёжная защита от возможного перелома.

Исходя из изложенной информации, можно заметить, что тут используется прямо противоположный принцип обжимки Интернет-кабеля. Ножки контактов расположены неподвижно внутри модуля коммутации. А матрицы, находящиеся на крышках, просаживают проводки ножек, чтобы обеспечить прорез изоляции и надёжную коммутацию элементов.

Чтобы выполнить сборку коннектора, стоит придерживаться следующей инструкции:

зачистить Интернет-кабель своего провайдера от имеющейся оплётки;
расплетите витые пары, выпрямите все проводки;
составлять так называемый пакет на следующем этапе не нужно;
открываются крышки коннектора;
провода не нужно вставлять, просовывать;
их необходимо завести сверху в соответствующие цветные пазы блока коммутации;
поскольку в каждом гнезде имеется свой отдельный фиксатор, после установки провода выскакивать самопроизвольно не будут;
уложив провода, закройте две половинки корпуса;
прижмите их друг друга;
прижимая части корпуса коннектора, дождитесь щелчка;
это означает, что зажим прошёл успешно, кабель зафиксирован;
при этом матрицы надвигают проводки к неподвижным ножкам контактов.

Всё, коннектор сделан, его можно проверять и запускать в работу.

Схемы обжима сетевого кабеля для разъемов RG-45

В предыдущих наших статьях мы уже писали, как можно обжать сетевой кабель самостоятельно, поэтому сейчас уделим больше внимания на варианты распиновки. Существуют несколько наиболее популярных схем, ними пользуются большая часть интернет провайдеров. Вот их и обсудим сейчас.

Как обжать интернет кабель. Правила качественного обжатия сетевого кабеля.

Для того, чтобы качественного выполнить обжим витой пары, нужно выполнить несколько шагов:

Шаг №1 При подготовке кабеля к обжатию, во-первых необходимо снять верхний слой изоляции. Наиболее удобно это сделать при помощи специального стриппера для снятия изоляции с utp кабелей. Но если у Вас его нет, то затратив немного больше времени, Вы сможете снять изоляцию, например при помощи обычного ножа (постарайтесь не повредить при этом жилы кабеля). Верхний слой изоляции кабеля нужно снимать примерно на 20-25 мм. Это необходимо для того, чтобы в дальнейшем было удобно выравнивать и располагать проводники в нужной цветовой последовательности.

Шаг №2 Выровняв и расположив проводники в нужной цветовой последовательности необходимо их ровно обрезать, таким образом, чтобы их длинна не превышала 10-12 мм

Внимание! Зачищать проводники не нужно!. Шаг №3 Направляем проводники в коннектор согласно схеме показанной выше («язык» коннектора снизу), при этом следим за несколькими моментами. Во-первых, при заведении проводов в пазы коннектора следите, чтобы не сбилась цветовая маркировка

Во-вторых, чтобы каждый проводник зашёл в свою ячейку

Во-первых, при заведении проводов в пазы коннектора следите, чтобы не сбилась цветовая маркировка. Во-вторых, чтобы каждый проводник зашёл в свою ячейку

В-третьих, проследите за тем чтобы все проводники дошли до самого торца коннектора.В-четвёртых, фиксатор на коннекторе, должен обжимать общую оболочку кабеля utp, это крайне важно для надёжной и долговечной работы кабеля

Шаг №3 Направляем проводники в коннектор согласно схеме показанной выше («язык» коннектора снизу), при этом следим за несколькими моментами. Во-первых, при заведении проводов в пазы коннектора следите, чтобы не сбилась цветовая маркировка. Во-вторых, чтобы каждый проводник зашёл в свою ячейку

Шаг №4 Заводим аккуратно кабель с коннектором в кримпер RJ45 (обжимник) и собственного говоря обжимаем.

Шаг №5 Проверяем работоспособность кабеля при помощи специального Lan тестера или подключив, данный кабель на место заведомо рабочего.

На этом собственно и всё интернет кабель обжат.

Стандарты и основы подключения

Подключение роутера или модема всегда происходит стандартным способом — с использованием витой пары. И это не зависит от того, какой тип оборудования находится в вашем доме.

И для проводного и для беспроводного интернет подключения будет использоваться такая работа.

Кабель сети состоит из медных 8 проводков, которые скручены в четыре пары. Это позволяет устранять какие-либо помехи в интернет соединении и обеспечивать высокоскоростную работу интернета (около 1000 Мбит/с). Заканчивается витая пара неким коннектором под названием «Джек».
Подобные коннекторы можно встретить и в других местах, например, для соединения модема и персонального компьютера. Различие только в порядке проводов или как говорят компьютерные специалисты в их «распиновке»

Также важно знать, что существует два типа кабеля для подключения к сети — четырех парный и двух парный. Скоростная передача данных работает на условиях четырех парного подключения, простая — на двух

Разновидности розеток

Для подключения к Интернету используют разъемы RJ-45. Данный разъем — унифицированный стандарт физического соединения компьютерной техники при помощи восьмижильного экранированного кабеля. Такой провод нередко называют «витая пара». Если посмотреть на поперечное сечение кабеля, можно заметить 4 пары проводов. Такие провода используются в большей части каналов для передачи информации по общим и локальным сетям.

Розетки для компьютеров классифицируют следующим образом:

По числу разъемов. Выделяют одинарные, двойные, терминальные разъемы. В последних может быть от 4 до 8 разъемов. Производятся комбинированные модули (кейстоуны), содержащие дополнительные модули, в том числе аудио-разъемы, USB, HDMI и т. д.
По скорости транспортировки данных. На рынке имеется множество видов и категорий устройств, но основных всего три. Категория 3 характеризуется скоростью передачи данных до 100 мегабит в секунду. Категория 5е позволяет достичь 100 мегабит, а категория 6 — 10 гигабит в секунду.
По принципу фиксации. Так же, как и в случае с силовыми розетками, выпускаются накладные и внутренние устройства. Внутренние розетки заглублены в стены, а наружные располагаются на поверхностях. Скрытая розетка всегда оснащается защитными стаканами из пластика с прикрепленным клеммником. Внешняя компьютерная розетка закрепляется на стене за счет накладной панели.

Среди производителей следует отметить Legrand, VIKO, Digitus. Эти компании выпускают высококачественную продукцию. Китайские производители в последние годы подтянулись в плане качества своих изделий.
