Wifi антенна своими руками для роутера: направленная пушка, биквадрат двойной

Техника безопасности

При изготовлении такого точного оборудования, как СВЧ-антенна, рекомендуется принять к сведению несколько советов:

Совет 1. При работе с медной проволокой, при создании загибов, нужно оперировать не внешней, а внутренней величиной длины ребра биквадрата описываемого в этой статье, – Lвн = 30,5 – 3,6 = 26,9 (мм). При допуске в 0,5 мм это значение можно округлить до 27 мм. Также для обеспечения поверки лучше создать чертеж-шаблон в апример, для устройства, реальном масштабе, нарисованным линиями толщиной 1,8 мм, после чего, прикладывая к нему будущую антенну, сверять точность изготовления.
Совет 2. Если проволока изначально имеет мелкие изгибы (волны), не надо пытаться ее выправить при помощи пассатижей, это не приведет к требуемому результату. Вместо этого нужно найти деревянный брусок, зафиксировать его на столе (струбцина, саморезы и т. д.). Надеть тканевые перчатки и, отступив от края проволоки 30 – 40 см, надежно ухватить ее. Конец нужно взять пассатижами, далее от начала и до места захвата, перегибая проволоку через край бруса, несколько раз с усилием выполнить протяжку (в одну сторону). При таком методе все мелкие неровности будут стопроцентно устранены. Если длины выровненного участка недостаточно, нужно повторить процедуру от конца выровненного участка и выше, но уже проложив между губками пассатижей кусочки оргалита, чтобы не царапать медь.
Совет 3. В том случае когда используется оцинкованная сталь, пайку элементов нужно производить при помощи паяльной кислоты. Если в качестве материала был выбран алюминий, соединения выполняются посредством заклепок или резьбы (болты и гайки), пайка этого металла в домашних условиях без специализированного оборудования невозможна.
Техника безопасности при проведении монтажных и паяльных работ. В первую очередь следует помнить, что при работе с металлами нужно использовать защитные очки. Если планируется применение станков с вращающимися элементами (наждачный круг), категорически запрещено использование перчаток. Рукава должны быть не длиннее, чем до локтя, а волосы убраны при помощи резинки или в берет. Вторым важным правилом является соблюдение норм при выполнении пайки. Помещение, где проводятся работы, должно хорошо проветриваться. Использование защитных очков обязательно. При воздействии высоких температур на канифоль, флюс или кислоту образуются пары, которые могут попадать в легкие, поэтому желательно применять плотно прилегающий респиратор с угольными фильтрами.

Тестирование

Провёл первое тестирование biquad антенны в качестве облучателя 24дБ параболической антенны. Результаты меня вполне удовлетворили.

Мне также удалось получить связь на расстоянии 10 км используя только biquad соединённый с 30мВт RoamAbout Wi-Fi картой.

Некоторое, более детальное тестирование с многократными антеннами, включая biquad, показанный выше, указывает, что biquad имеет усиление 11-12дБ.

Друг имеет доступ к некоторому испытательному оборудованию антенны, и выполнил некоторые тесты на biquad, показанные на этой странице.

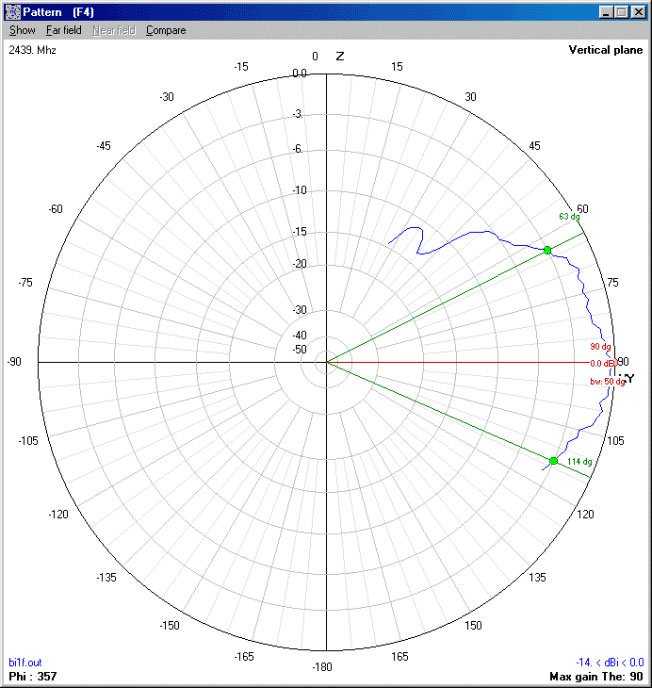

Диаграмма направленности biquad показанная ниже, показывает ширину луча ~50 градусов.

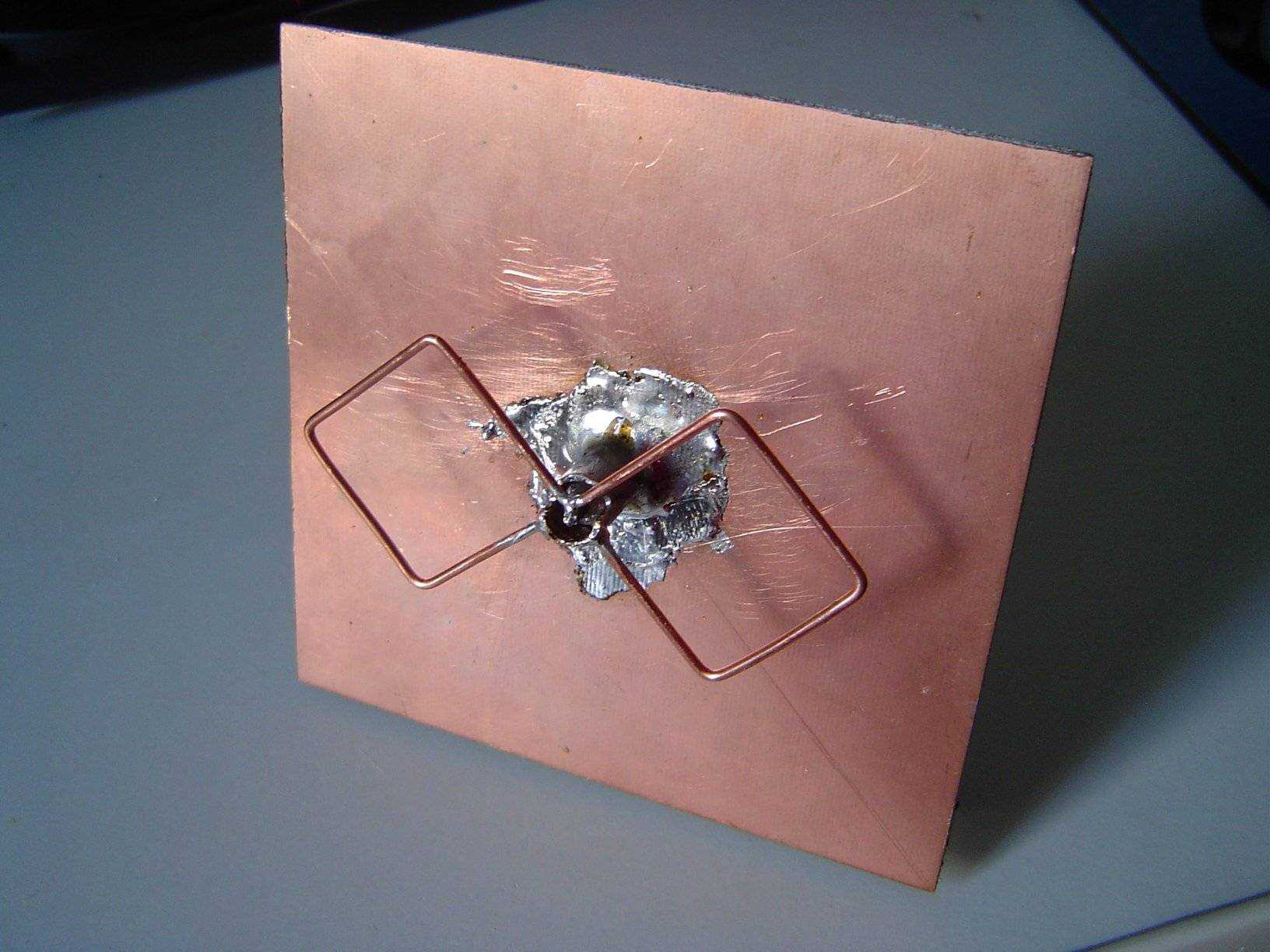

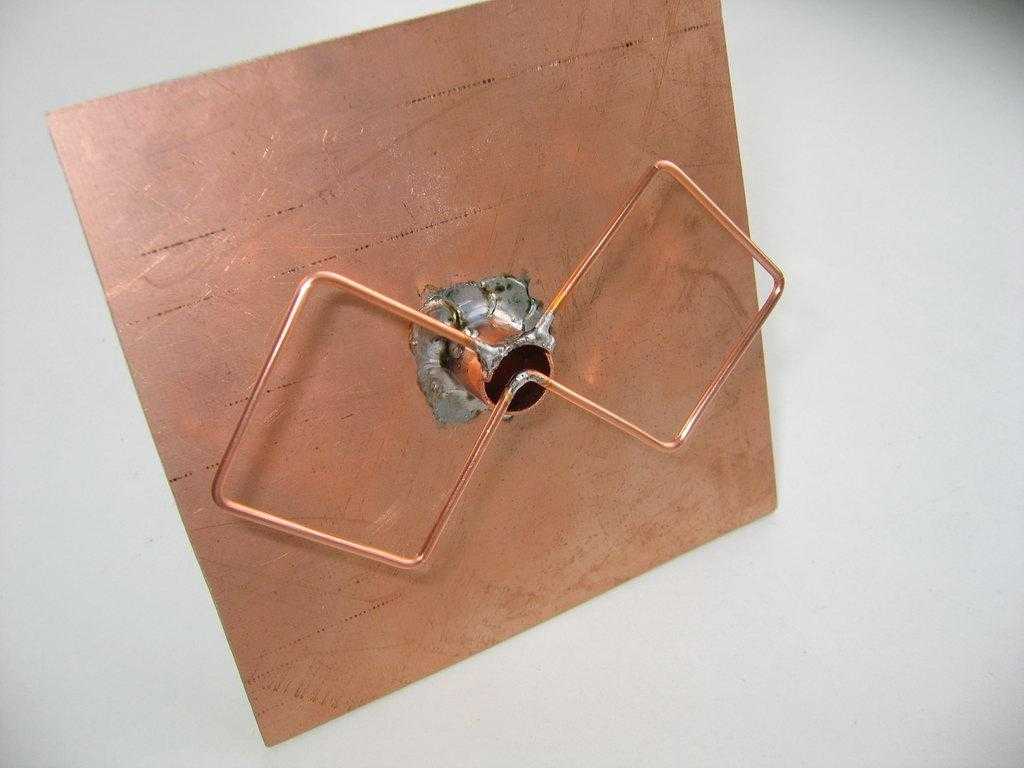

Рамка для двойной биквадратной антенны

Рамка для антенны Харченко изготавливается следующим образом:

от выправленной проволоки откусывается отрезок, длина выбирается исходя из того, какой размер будет иметь устройство итого 260 мм;
при помощи утконосов и поверочного чертежа придается нужная форма, излишек проволоки удаляется кусачками;
в центральной части получаются два примыкающих кончика, их нужно спаять так, чтобы они не прикасались к противоположному углу, который необходимо залудить.

Обратите внимание! Дополнительно усилить радиоволну можно, увеличив количество рамок в конструкции (усиленная биквадратная вай фай антенна). Такой двойной биквадрат или двойная WiFi-антенна своими руками изготавливается так же, как и обычный вариант

Отличительной чертой будет то, что длину заготовки из проволоки нужно будет увеличить еще на 24,4 см, а в чертеж добавить с каждой стороны еще по две рамки. Следует также помнить, что для крайних квадратов отсутствует центральное соединение, они просто пересекают друг друга, а между ними прокладывается изоляция.

Советы и техника безопасности

Совет 1. При работе с медной проволокой, при создании загибов, нужно оперировать не внешней, а внутренней величиной длины ребра биквадрата описываемого в этой статье, – Lвн = 30,5 – 3,6 = 26,9 (мм). При допуске в 0,5 мм это значение можно округлить до 27 мм. Также для обеспечения поверки лучше создать чертеж-шаблон в апример, для устройства, реальном масштабе, нарисованным линиями толщиной 1,8 мм, после чего, прикладывая к нему будущую антенну, сверять точность изготовления.
Совет 2. Если проволока изначально имеет мелкие изгибы (волны), не надо пытаться ее выправить при помощи пассатижей, это не приведет к требуемому результату. Вместо этого нужно найти деревянный брусок, зафиксировать его на столе (струбцина, саморезы и т. д.). Надеть тканевые перчатки и, отступив от края проволоки 30 – 40 см, надежно ухватить ее. Конец нужно взять пассатижами, далее от начала и до места захвата, перегибая проволоку через край бруса, несколько раз с усилием выполнить протяжку (в одну сторону). При таком методе все мелкие неровности будут стопроцентно устранены. Если длины выровненного участка недостаточно, нужно повторить процедуру от конца выровненного участка и выше, но уже проложив между губками пассатижей кусочки оргалита, чтобы не царапать медь.
Совет 3. В том случае когда используется оцинкованная сталь, пайку элементов нужно производить при помощи паяльной кислоты. Если в качестве материала был выбран алюминий, соединения выполняются посредством заклепок или резьбы (болты и гайки), пайка этого металла в домашних условиях без специализированного оборудования невозможна.
Техника безопасности при проведении монтажных и паяльных работ. В первую очередь следует помнить, что при работе с металлами нужно использовать защитные очки. Если планируется применение станков с вращающимися элементами (наждачный круг), категорически запрещено использование перчаток. Рукава должны быть не длиннее, чем до локтя, а волосы убраны при помощи резинки или в берет. Вторым важным правилом является соблюдение норм при выполнении пайки. Помещение, где проводятся работы, должно хорошо проветриваться. Использование защитных очков обязательно. При воздействии высоких температур на канифоль, флюс или кислоту образуются пары, которые могут попадать в легкие, поэтому желательно применять плотно прилегающий респиратор с угольными фильтрами.

Тестирование самодельной антенны на самодельном телевизоре

Так биквадрат дает усиление сигнала порядка 6 дБ, а до вышки 26 км по прямой. Хотя на сайте ЦЭТВ указано что мы находимся в зоне уверенного сигнала я сомневался и приготовил сделанный давно двухкаскадный самодельный усилитель DVB-T2 (ДМВ) сигнала.

Поднялся на второй этаж дома и вытащил антенну на леса. Направил в сторону вышки и включил телевизор. Телевизор уверенно принимал оба пакета цифрового тв.

Я занес самодельную антенну в дом, телевизор продолжал уверенно идеально показывать.

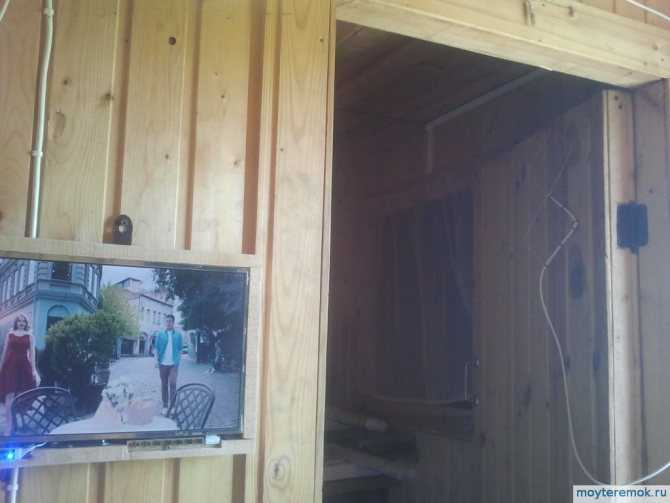

Тогда я притащил свой самодельный телик в бытовку, а антенну повесил внутри бытовки на дверь. Телевизор продолжал уверено принимать сигнал.

Также можно сделать антенну биквадрат Харченко для 3G, 4G или Wi-Fi, только необходимо пересчитать на соответствующую частоту.

Антенна до 50 километров

Данное устройство не сложно смастерить своими руками следуя вышеописанному принципу. Главное отличие – большие размеры рефлектора, приблизительно 35 на 45 сантиметров.

На него устанавливаются вибраторы из стеклотекстолита.

Если вам необходимо усилить принимаемый Wi-Fi сигнал, не спешите посещать магазины с дорогими роутерами и дополнениями к ним. Повысить работоспособность имеющейся антенны возможно с помощью дополнительных рефлекторов и решеток.

Попробуйте сделать мощный передатчик своими руками, он будет гораздо эффективнее и четче принимать и доставлять сигналы даже на большие расстояния. Вышеописанные инструкции помогут вам изготовить мощную Wi-Fi антенну дальнего действия.

Используем опыт радиотехники

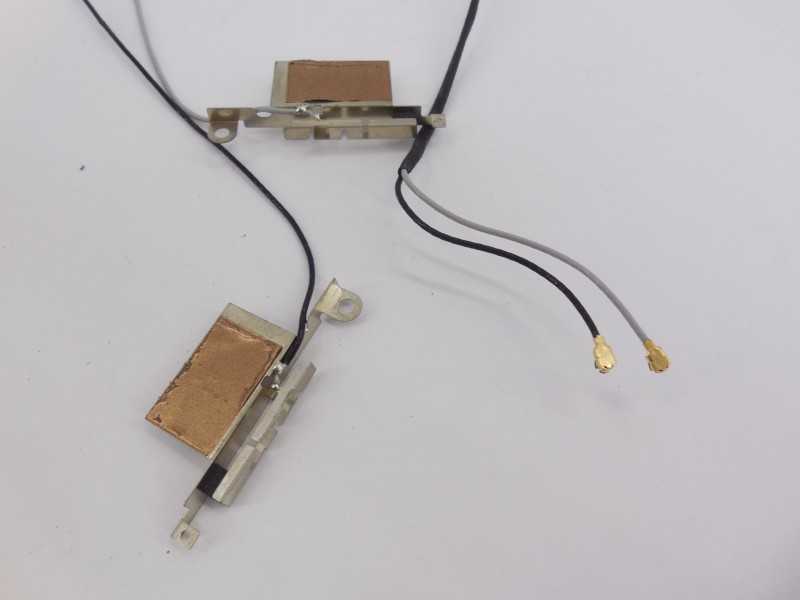

Простой кусок проводника, присоединённый к антенне, конечно, способен улучшить сигнал, но зачастую не сработает. А всё из-за свойств радиоволн. Телевизионная модель тоже не даст никаких результатов для Wi-Fi, поскольку рассчитана на работу с частотами телевещания. Чтобы создать правильную антенну, нужно знать длину волны сигнала, усиление которого планируется. Форму устройства стоит позаимствовать у радиолюбителей. Например, антенна биквадрат давно зарекомендовала себя как лёгкий в изготовлении и надёжный прибор усиления сигнала. Эти компактные устройства дают приличное усиление от 11 дБи и выше, тогда как встроенные в роутер аппараты мощностью не превышают 5 дБи.

Для людей, крайне далёких от электромагнитной части физики, расшифровать эти показатели можно как повышение скорости соединения по Wi-Fi в несколько раз, а также увеличение расстояния подключения. Антенна биквадрат является направленной, покрывающей сектор в 40-50° перед собой, что вполне подходит для подключения удалённого от основного жилища строения, а также для создания локальной беспроводной сети между стационарными станциями. Различные умельцы отмечают устойчивый сигнал на расстоянии от 400 до 2500 м, но это вряд ли понадобится, достаточно и нескольких десятков метров.

Совершенству предела нет

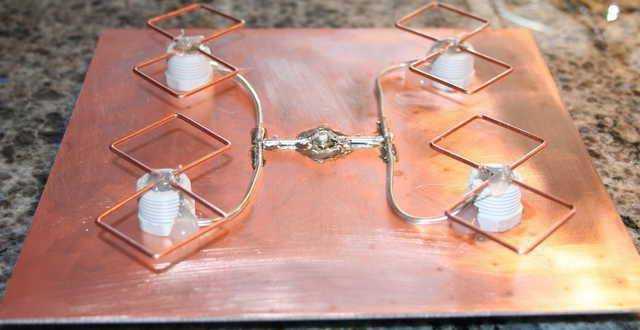

Направьте вашу антенну в сторону рабочей зоны и присоедините к роутеру, используя специальный штекер, или установите с помощью паяльника прямо на рабочую плату. Увеличение дальности сигнала Wi-Fi не заставит себя ждать. Что ещё можно сделать для увеличения мощности антенны, кроме увеличения размеров? Тех, кто уже сооружал что-либо подобное, может заинтересовать двойная или тройная антенна биквадрат. Своими руками умельцы добиваются усиления сигнала на 2 и 4 дБи больше, а это ощутимое улучшение.

Выполняется это увеличением количества квадратов и, соответственно, площади отражателя (металлического редуктора). Умельцы также создают дугообразные или круговые антенны на базе биквадрата, основное правило при изготовлении которых — чёткое соблюдение расстояния в 15 мм от рефлектора на всей площади устройства. Также стоит упомянуть, что пересечения проводов должны быть изолированы, чтобы не было соединений проводника.

Места, где устанавливается антенна биквадрат, могут быть самыми разнообразными. Чаще всего такие изделия монтируют на окнах или снаружи здания. Для защиты от непогоды маленькой модели, вроде описанной выше, прекрасно подойдёт пластиковый контейнер. Усиление сигнала, полученное благодаря биквадрат-антенне, соответствует моделям фабричного производства, а порою превосходит их.

Что это за устройство

Современная самодельная антенна-пушка для Интернета — это устройство, которое позволяет принимать и передавать беспроводной сигнал на большие расстояния. В зависимости от места установки и особенностей рельефа способна нормально взаимодействовать с передающим устройством на дальность до 10 км.

Впечатляющая дальность передачи сделала такую антенну очень популярной среди пользователей. Кроме этого, ее очень просто собрать самостоятельно. Готовый прибор на первый взгляд напоминает футуристический лазер, который способен работать направленным способом. В связи с этим при направлении устройства в место с большой концентрацией сигнала оно способно легко его принять.

При помощи этой антенны можно легко перехватывать или ловить чужой сигнал Wi-Fi. В связи с этим, заметив такое устройство, направленное в сторону личного маршрутизатора, лучше принять меры безопасности — установить или сменить пароль.

Как сделать своими руками

Такое устройство можно сделать и самостоятельно, в пределах квартиры оно поможет усилить сигнал, если он ослабляется большим количеством перегородок. Конструкция из алюминиевых пивных банок наиболее популярна благодаря эффективности и простоте. Понадобятся:

Тремпель для одежды.
Две литровые алюминиевые банки.
Паяльник, припой.
Провод 50 Ом.
Соединительный разъем.

Вместо тремпеля можно брать металлопластиковую гибкую трубу. Она используется как для наружной и внутренней установки, поскольку имеет эстетичный вид, не поддается воздействию природных факторов.

Пошаговая инструкция

В дне банок прорезаются отверстия после чего их необходимо насадить на нижнюю часть тремпеля, предварительно ее разрезав либо пропустить через них трубу.
Отверстия в банках делаются такого размера, чтобы они насаживались с натягом и не сдвигались при изменении положения в пространстве. Трубу необходимо закольцевать и предусмотреть зацеп для фиксации на основании.
Для банок, расположенных на тремпеле – необходимо зачистить от краски места припайки кабеля. После чего зачистить кабель, разделив оплетку и фидер, залудить их и припаять каждый к одной из банок. К другому концу кабеля припаять разъем соответствующий тому что расположен на точке доступа.
Для банок на металлопластиковой трубе – в данном случае обе банки припаиваются к фидерному проводу. Можно сделать между ними мост из проволоки такого же сечения припаяв фидер к одной из банок. Экраном антенны будет являться слой металлической фольги, проложенный под внешним покрытием МП трубы. Необходимо аккуратно сделать срез, удалить защитную пленку и припаять оплетку к фольге. Данное место надо заизолировать и зафиксировать клейкой лентой во избежание обрыва.

Подключение и настройка

Перед подключением снимается штатная антенна. Следует свериться с настройками точки доступа что установлен максимальный уровень приема сигнала, если этого нет, то применить индивидуальные параметры.

Причины появления ошибки соединения

Важно определить конкретную его первопричину, предопределяющую метод борьбы с неисправностью. Ошибка SSL_ERROR_NO_CYPHER_OVERLAP часто возникает при эксплуатации, в качестве используемого браузера Mozilla Firefox, подобная ошибка может встречаться и при использовании других браузеров. Логотип Mozilla Firefox

Логотип Mozilla Firefox

Программа на определённом этапе работы перестаёт воспринимать протокол SSL как безопасный, блокируя по умолчанию все сайты, использующие этот стандарт. Браузер не позволяет корректно работать с сайтами, использующими протокол SSL, ограничивая к ним доступ. Причиной подобного прецедента может выступать, как попытка открыть страницу с вирусами, угрожающий безопасности ПК, так и из-за конфликта программного обеспечения, при загрузке благонадёжных ресурсов.

WIFI всепогодная точка доступа своими руками

Инструкция по изготовлению антенны «двойной» Bi-Quad (двойная восьмерка) W-LAN — антенны на 2,4 Ghz для wi-fi.

«Двойная восьмёрка» — это продолжение Bi-Quad, усиление которой на 2 dB выше, т.е. составляет примерно 12 dB

При постройке обратите внимание на то, что медные провода в местах пересечения не соприкасаются.
После постройки «двойную восьмёрку» желательно покрыть лаком, чтобы избежать окисления/коррозии

О том, как важно выдержать расстояние в 15 мм между отражателем и медным проводом, свидетельствуют две приведённые ниже фотографии
:

Для того, чтобы не возникали вопросы (в первом посте были) рассмотрим постройку антенны с круговой диаграммой, в данном случае что-то около 270°.

Сначала из медной пластины (или другой жести/материала) нужно согнуть трубу диаметром 70 мм и высотой прим. 100 мм. Затем согнуть из медного провода прямой 6-ти элементный Quad и с помощью, например, бутылки придать ему соответствующую, изогнутую форму

Повторюсь для читающих не очень внимательно: расстояние от медного провода до рефлектора по кругу должно быть 15 мм! Важно, чтобы перекрещивающиеся провода не касались друг друга!

Конечно, это не единственно правильный вариант постройки такой антенны. Антенну с круговой диаграммой можно сделать и крупнее,

В этом случае потери сигнала в антенном кабеле будут сведены к минимуму.

В идеале это должно выглядеть немного по-другому, примерно так:

но это не так важно, главное — вы сможете по печати повторить размеры. Для изгибающих «двойную восьмёрку» — крайние квадраты не используются. У кого нет принтера, тот для изготовления рамки пользуется следующим рисунком: приведены размеры для провода диаметром 2,5 мм

У кого нет принтера, тот для изготовления рамки пользуется следующим рисунком: приведены размеры для провода диаметром 2,5 мм

«Тройная восьмёрка» — очередное продолжение «двойной восьмёрки», козффицент усиления «тройной восьмёрки» может составить 14 dB или немного больше. Так выглядит окрашенная «тройная восьмёрка», в общем, не плохо:

Для начинающих! Обратите внимание, что стойки, поддерживающте антенну на расстоянии 15 мм от отражателя, должны быть сделаны из диэлектрического материала!

Рассмотренные выше «двойную восьмёрку» и антенну с круговой диаграммой можно смонтировать вместе, в один корпус:

С другого.

Антенна закрыта. Для изготовления защитного корпуса использовался отрезок пластмассовой трубы диаметром 125 мм, которые используют в сантехнике, крышка сделана из 2-х сантиметровой пластмассы. Крепёжная верхняя гайка — из пластмассы. Покрасить можно в любой цвет.

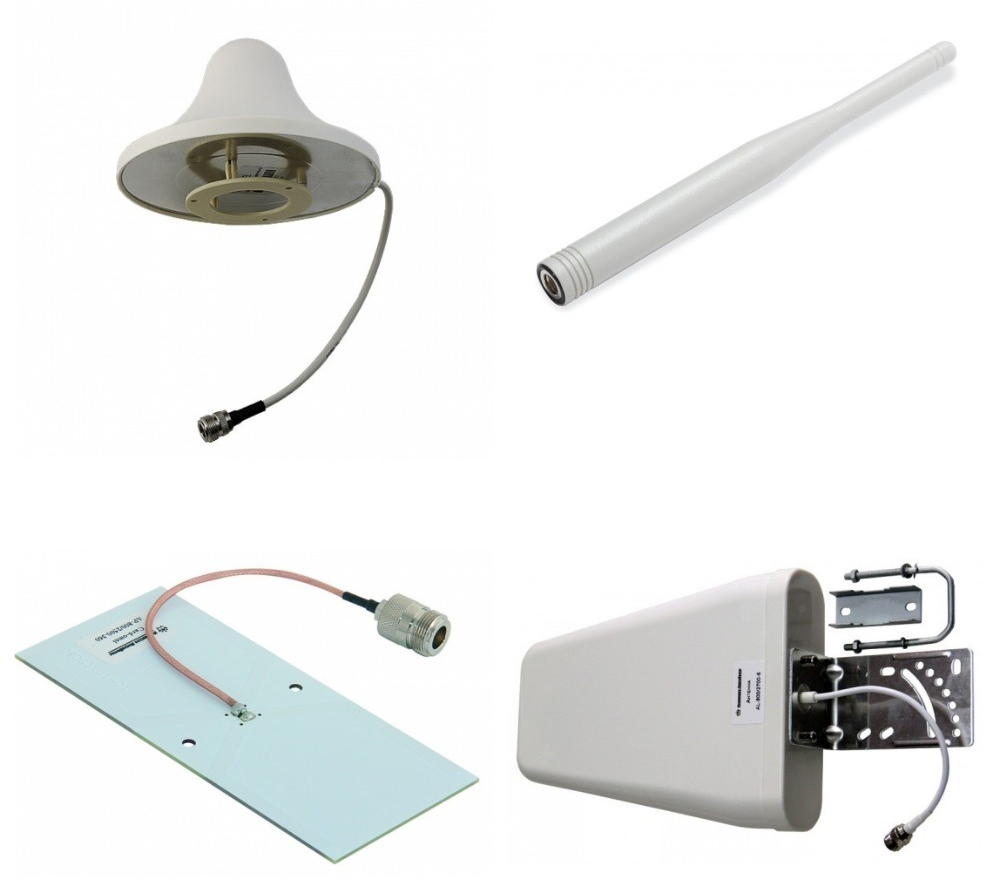

Что такое WiFi антенна с высоким коэффициентом усиления? Как усилить сигнал WiFi? Такие приёмы, как выбор центральной позиции WiFi роутера, установки ретранслятора, помогают, так или иначе, но одна идея остается особенно жизнестойкой — замена обычной антенны на антенну с высоким коэффициентом усиления.

Нет необходимости навязывать эту идею как нечто новое, да и придумывать колесо, давайте в месте попробуем разобраться как работает WiFi антенна своими руками из банки. А что это такое WiFi антенна с высоким коэффициентом усиления? Когда мы говорим о радио антеннах и употребляем слово «усиление» то подразумеваем направленное усиление антенны. Направленное усиление антенны, это способность антенны передавать усиленный сигнал WiFi (приём/передача) в заданном направлении.

Суть дела в том, что направленные WiFi антенны, как правило, имеют большую дальность действия и лучший прием, так как они излучают большую часть энергии в одном направлении — стремятся передать и принять сигнал в одном направлении и поэтому для безупречной работы, а также и при установке, все направленные антенны нужно обязательно хорошо выравнивать.

На рисунке выше показан процент излучения обычной антенны по сравнению с направленной антенной (предположим, что антенны расположены в центре диаграммы). Обычная WiFi антенна излучает радиоволны поровну во всех направлениях, тогда как WiFi антенна направленного действия работает в заданном направлении, предусмотренным дизайном самой антенны. Но практически, никакая WiFi антенна не сможет излучать идеально в одном направлении, равно как и вo всех направлениях.

Особенности настройки самодельной Wi-Fi антенны

Для настройки самодельного устройства необходимо установить его в правильно подобранном направлении. Это необходимо делать с учетом особенностей:

рекомендуется учесть вектор распространения сигнала, который отходит от приемника или передатчика сигналов вай-фай; стоит обратить внимание на возникновение преград между приборами, которые передают и принимают сигналы; рекомендуется учитывать тот факт, что твердая поверхность способствует отражению сигнала в то время, когда мягкие могут его поглощать; устройство следует установить по возможности так, чтоб можно было без препятствий за ним наблюдать при необходимости. Внимание! Чтобы достигнуть максимальной эффективности, рекомендуется установить антенну в направлении к точке доступа.

Внимание! Чтобы достигнуть максимальной эффективности, рекомендуется установить антенну в направлении к точке доступа.

В процессе настройки специалисты советуют уменьшать длину кабеля. Это поможет избежать утраты сигналов и улучшить их качество.

Наиболее простой и доступный для всех способ протестировать самодельное устройство для сети вай-фай — замерять изменения скорости канала интернета в процессе его работы. Это можно сделать путем проведения сравнительных исследований итогов при использовании по очереди подключенной штатной антенны и изготовленного собственноручно прибора. Эту процедуру можно выполнять при помощи ресурса Speedtest на ноутбуке или планшете. Система способна автоматически произвести подбор оптимального сервера, проверку пинга, скорости скачивания и загрузок.

При помощи системы Speedtest можно вычислить скорость подачи интернета

После начала применения сети Wi-Fi большинство пользователей имеют оперативный мобильный доступ к сети интернет. Конечно, чем дороже и качественней оборудование, тем работа интернета производится быстрее и четче. Но можно обойтись и без приобретенной в магазине антенны, заменив ее самодельным устройством.

Рефлектор

Основная задача железного экрана за излучателем — отражать электромагнитные волны. Правильно отраженные волны будут накладываться своими амплитудами на колебания только что выпущенные активным элементом. Возникающая усиливающая интерференция даст возможность максимально далеко распространитьэлектромагнитныеволны от антенны.

Чтобы добиться полезной интерференции надо расположить излучатель на расстоянии кратном четверти длины волны от отражателя.

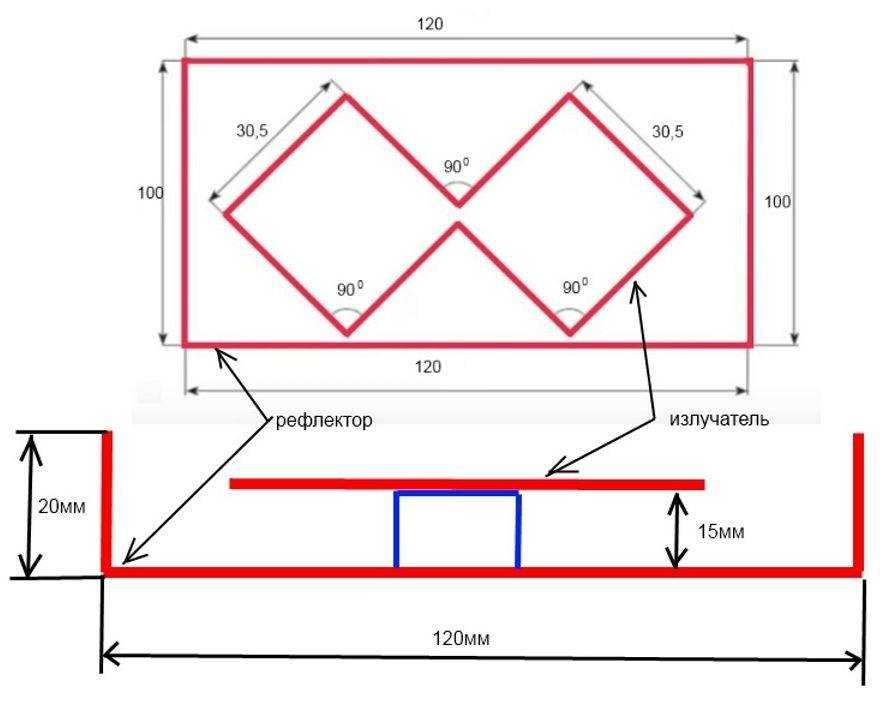

Расстояние от излучателя до рефлектора для антенн биквадрат и двойной биквадрат находим как лямбда / 10 — определяемую особенностями данной конструкции / 4.

Лямбда — длина волны, равная скорости света в м/с деленной на частоту в Гц.

Длина волны при частоте 2.4 ГГц — 0.125 м.

Увеличив пятикратно рассчитанное значение, получим оптимальное расстояние — 15.625 мм.

Размер рефлектора сказывается на коэффициенте усиления антенны в дБи. Оптимальные размеры экрана для биквадрата — 123х123 мм или больше, только в этом случае можно добиться усиления в 12 dBi.

Размеров CD иDVD дисков явно недостаточно для полного отражения, поэтому антенны биквадраты, построенные на них, имеют коэффициент усиления лишь в 8 dBi.

Ниже приведен пример использования крышки с чайной банки в качестве рефлектора. Размера такого экрана тоже недостаточно, коэффициент усиления антенны меньше, чем ожидалось.

Форма рефлектора должна быть только плоской. Старайтесь также найти пластинки максимально гладкие. Изгибы, царапины на экране приводят к рассеиванию высокочастотных волн, по причине нарушения отражения в заданном направлении.

В выше рассмотренном примере бортики на крышке явно лишние — они снижают угол раскрытия сигнала, создают рассеиваемые помехи.

Как только пластинка рефлектора будет готова, у вас есть два способа собрать на нем излучатель.
