Роутер totolink n300rt: описание и настройки

Быстродействие и радиус действия Wi-Fi…

Итак, переходим к изучению вопросов быстродействия и стабильности. Напомню, что TOTOLINK N300RT является недорогим стомегабитным роутером с поддержкой Wi-Fi 802.11n с максимальной скоростью до 300 Мбит/c. Роутер построен на чипсете Realtek RTL8196E, работающим на частоте 400Мгц и оборудован всего 32MB оперативной памяти. По сравнению с современными топовыми моделями роутеров, построенных на чипсетах, работающих на частоте до 1ГГц и оборудованных куда большим объемом памяти, TOTOLINK N300RT выглядит очень скромно. Тем не менее, при грамотном подходе разработчикам удалось добиться внушительных результатов.

Прежде всего, я отметил очень высокую скорость маршрутизации в сегменте WAN-LAN, которая достигает 94 Мбит/c, что подтверждает Speedtest, проведенный в реальных условиях подключения к провайдеру, используя IPoE подключение.

Полученный результат полностью соответствует данным, предоставленным производителем. Похожий результат (93.7 Мбит/c) был получен и при использовании PPPoE подключении (тесты в сетях MTC и Ростелекома). Не меньше удивил тест скорости подключения L2TP, который проходил на BRAS Huawei в тестовой лаборатории БИЛАЙН. Он продемонстрировал результат 10.2 Мбайт/c (около 3000 сессий)

Обратите внимание, здесь единица измерений не Мбит/c, а Мбайт/c. Протокол PPTP не тестировался на полную нагрузку, поскольку предыдущий протокол L2TP полностью перекрывает все потребности

Возможно мне изменяет память, но я не могу вспомнить ни одной модели стомегабитного роутера, который мог бы продемонстрировать подобные результаты. Я видел модели, которые обеспечивают похожий результат при прямом IPoE подключении, но при туннельном подключении большинство роутеров от хорошо известных брендов (ASUS,NETGEAR,ZyXEL,TP-link и др.) демонстрировали более скромные результаты.

Не менее важно отметить высокое быстродействие при большом количестве одновременных сессий, например, при загрузке или раздаче торрентов. Производитель говорит о более, чем 100 000 одновременных сессий, при сохранении нормальной работы в интернет и сервисов IPTV

Для одноядерного процессора, работающего на частоте 400МГц и 32МБ оперативной памяти это более, чем достойный результат. До сих пор такое можно было видеть только на топовых моделях роутеров с гигагерцовым процессором. Конечно, создать 100 000 одновременных сессий в реальных условиях у меня не получилось, но когда я увидел, что при 300 сессиях загрузка процессора не превысила 28-30%, никаких сомнений относительно заявлений производителя у меня не осталось.

Теперь поговорим о производительности Wi-Fi. Я проводил тесты на двух ноутбуках: MacBook Pro и HP. Из-за особенностей Wi-Fi контроллеров в этих ноутбуках максимальная скорость подключения составляет, в моем случае, 144 Мбит/c. Это абсолютно нормальное значение для точки доступа с двумя антеннами (2T2R). При этом скорсоть маршрутизации в сегментах WAN-WLAN оказалась на уровне 60-70 Мбит/c.

Результат вполне ожидаемый. Честно говоря, меня интересует не столько скорость, сколько радиус действия Wi-Fi, где TOTOLINK N300RT меня реально удивил. Я провел простой тест. TOTOLINK N300RT, оборудованный двумя антеннами с коэффициентом усиления 5 dBi, рядом с топовым роутером ZyXEL Keenetic Giga Ultra, оборудованный тремя антеннами с таким же коэффициентом усиления. Далее провел ряд измерений в различных точках моего дома и за его пределами. Вот что у меня получилось.

Комната 1

Комната 2

Кухня

Балкон

Общий холл (удаление от квартиры ~ 10 м)

Обратите внимание TOTOLINK N300RT демонстрирует лучшие результаты во всех точках, где производились измерения. Самыми сложными, с точки зрения прохождения сигнала, являются кухня и балкон, где много мертвых зон при использовании моего ZyXEL Keenetic Giga Ultra

Мощности передатчика TOTOLINK N300RT оказалось достаточно для того, чтобы закрыть все сложные места, включая общий холл.

Характеристики TOTOLINK N300RT

Основные характеристики *

Тип связи	Wi-Fi
Тип устройства	точка доступа
Встроенная поддержка 3G (UMTS)	Нет
Встроенная поддержка WiMAX	Нет
Встроенная поддержка LTE	Нет
Встроенная поддержка LTE Advanced	Нет
ADSL2+	Нет
Стандарт Wi-Fi	802.11n
Частотный диапазон устройств Wi-Fi	2.4 ГГц
Одновременная работа в двух диапазонах	Нет
Макс. скорость беспроводного соединения	300 Мбит/с
MIMO	Есть
Поддержка IEEE 802.1q (VLAN)	Есть
Поддержка IPv6	Нет
Автономность	Нет

Опции точки доступа/моста *

Режим репитера (повторителя)	Есть
Режим моста	Есть
Скачивание файлов	Нет
Web-сервер	Нет
UPnP AV-сервер	Нет
Подключение web-камеры	Нет
FTP-сервер	Нет
Число портов коммутатора	4
Файловый сервер	Нет
Гостевая сеть	Нет
Скорость портов коммутатора	100 Мбит/сек

Маршрутизатор *

Статическая маршрутизация	Есть
Маршрутизатор	Есть
NAT	Есть
Dynamic DNS	Есть
WDS	Есть
SPI	Нет
DHCP-сервер	Есть
Демилитаризованная зона (DMZ)	Есть
Встроенный межсетевой экран	Есть

Дополнительная информация *

Power over Ethernet	Нет
Установка вне помещения	Нет
Возможность подключения WiMAX-модема	Нет
Возможность подключения LTE-модема	Нет
Возможность подключения 3G-модема	Нет

* Точные параметры уточняйте на сайте продавца.

Проброс портов через роутер N300RT

Проброс портов нужен, чтобы наладить раздачу торрентов, настроить игровой сервер, запустить пакет программ «1C: Предприятие/Бухгалтерия» и т. д. Круг задач, требующий именно открытия программных портов в отдельно взятой локальной сети, очень широк.

Роутер N300RT перезапустится с новыми правилами открытия портов до указанного сервера. Введите в адресной строке браузера любого из гаджетов или ПК, подключённых к вашей локальной сети, запрос в формате «IP:порт», например, 192.168.8.101:1201, если, скажем, вы разрешили диапазоны портов 1200–1240 и 1250–1300. Если вы запросите, к примеру, 192.168.8.101:1501, роутер Totolink N300RT сообщит вам о блокировке этого запроса по указанному порту, т. к. порт не открыт.

Как и всякий современный роутер, модель N300RT поддерживает сохранение, предзагрузку и сброс настроек через веб-интерфейс, а также обновление прошивки.

Сброс, предзагрузка и сохранение настроек N300RT

Дайте команду «Управление настройками — Сохранение/перезагрузка настроек».

Используйте кнопку «Сохранить» для сохранения существующих настроек Totolink N300RT в файл. Кнопка «Обзор» позволит найти (применяя для поиска «Проводник Windows») файл заранее сохранённых настроек роутера N300RT — для подтверждения же предзагрузки настроек из найденного файла служит кнопка «Загрузить». Чтобы сбросить настройки роутера Totolink к заводским, используйте кнопку «Сброс».

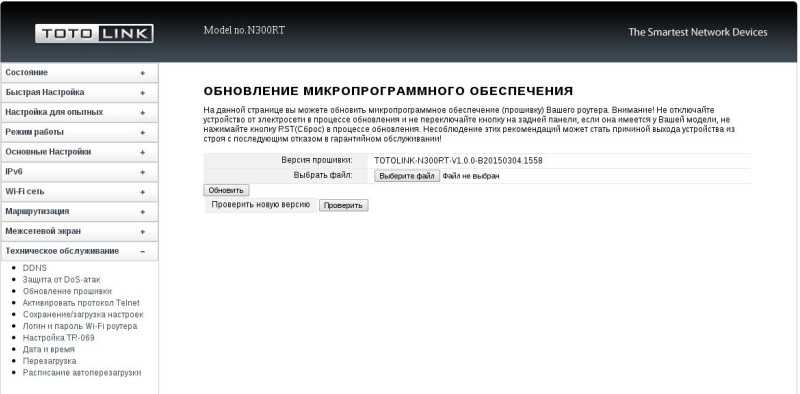

Обновление прошивки Totolink N300RT

Дайте команду «Управление настройками — Обновление ПО».

Укажите файл прошивки и нажмите кнопку загрузки

Найдите с помощью кнопки «Обзор» заранее скачанный файл прошивки и нажмите кнопку «Закачать». Прошивка N300RT будет обновлена, роутер перезапустится.

Алгоритм подключения и настройки роутера ASUS RT-N300 через WEB интерфейс.

Для дальнейшего использования и настройки роутера следует правильно подключить его к персональному компьютеру физически, выполнить конфигурирование сетевой карты и войти в веб-интерфейс конфигуратора.

Физическое подключение роутера ASUS RT-N300

Обзор и настройка модема D-Link Dir-320

Перед тем как приступить к настройке, маршрутизатор требует грамотного подключения. Некоторые не знают, как правильно подключить вай фай роутер Асус. Чтобы сделать это, необходимо следовать пошаговой инструкции:

• Вставить кабель питания в специальный разъем маршрутизатора одной стороной, а другой — в розетку на 220В;
• Провод от провайдера подключить в порт WAN на задней части корпуса роутера;
• Патч-кордом (кабелем типа LAN-LAN) установить соединение между маршрутизатором и стационарным персональным компьютером.

Важно! Этот процесс подходит для практически любого роутера и является предпочтительным, так как минимизирует различные сбои и ошибки при подключении и последующей настройке

Подключение роутера ASUS RT-N300

Чтобы сам маршрутизатор начал работать, как положено, нужно произвести некоторые действия в персональном компьютере, предполагающие конфигурирование сетевой карты. Ниже будет расписана подробная пошаговая инструкция:

• Перейти в «Панель управления» через меню «Пуск»;
• Найти там «Просмотр состояния сети и задач» или «Центр управления сетями и общим доступом»;
• Выбрать ссылку «Изменение параметров адаптера», которая находится слева;
• Определить локальное подключение роутера к сетевой карте и выбрать его свойства с помощью правой кнопки мыши;
• В окне «Свойства» в специальном списке найти пункт IPv4 (Интернет протокол версии 4) и дважды кликнуть по нему;
• Установить галочки на получение IP-адреса и DNS-сервера в автоматическом режиме.

Як налаштувати роутер TotoLink?!

Після авторизації потрапляємо у веб-інтерфейс. У роутера є майстер швидкого налаштування, але мені він взагалі не сподобався — близько десятка кроків. Насправді, через звичайний веб-інтерфейс все налаштовується простіше і зручніше.

Насамперед — треба зайти в розділ «Режим роботи» пристрою. У разі кабельного підключення FTTB треба вибрати значення «Режим WiFi-роутера/Точки доступу»:

Якщо щось незрозуміло — читайте опис праворуч, там детально розписано по кожному з наявних режимів.
Натискаємо кнопку Зберегти.
Переходимо в розділ «Настройки для досвідчених»:

Що примітно, всі головні параметри роботи маршрутизатора зібрані на одній сторінці. На мій погляд — дуже зручно, не треба лазити по купі різних меню. Налаштування локальної мережі LAN можна продивитись тут все залишається, як зазвичай. Зупинимося на параметрах WAN. У списку Протокол підключення потрібно вибрати використовуваний Вашим провайдером тип. У більшості Російських операторів зв’язку це — PPPoE. Правда, в чистому вигляді його в списку немає, тому треба вибирати варіант «PPPoE (Dual Access)» і нижче (Увага!) поставити прапорець «PPPoE без Dual Link». Залишається тільки ввести логін і пароль для Інтернет-з’єднання.
І все. Інтернет-з’єднання налагоджене.

Примітка: Якщо Ваш провайдер використовує тип підключення «Динамічно IP», то тоді ще простіше — в списку протоколів вибираєте варіант «Отримати IP-адресу автоматично (DHCP-клієнт)»:

У випадку з Білайн — треба вибрати варіант «Dual-Link L2TP», ввести адресу vpn-сервера tp.internet.beeline.ru логін і пароль.

Как создать гостевую сеть на роутере Totolink N300RT?

Ниже приведены подробные инструкции о том, как создать гостевую сеть на роутере Totolink N300RT:

1. Откройте веб-браузер и введите IP-адрес вашего роутера Totolink N300RT. Обычно он состоит из комбинации цифр, таких как 192.168.0.1 или 192.168.1.1. Нажмите Enter, чтобы перейти на страницу настроек роутера.
2. Войдите в систему, используя свои учетные данные администратора, такие как имя пользователя и пароль. Если вы не знаете информацию для входа, обратитесь к руководству пользователя роутера или свяжитесь с поставщиком услуг Интернета.
3. На странице настроек роутера найдите раздел «Гостевая сеть» или «Guest Network». В этом разделе вы сможете создать новую гостевую сеть.
4. Нажмите кнопку «Создать гостевую сеть» или подобную ей.
5. Задайте имя гостевой сети. Это будет отображаться при поиске Wi-Fi сети на устройствах гостей.
6. Выберите безопасность для гостевой сети. Рекомендуется использовать защищенные протоколы, такие как WPA2-PSK (AES), чтобы обеспечить безопасность подключения гостей.
7. Задайте пароль для гостевой сети. Убедитесь, что пароль достаточно сложный, чтобы предотвратить несанкционированный доступ.
8. Настройте ограничения скорости для гостевой сети, если необходимо. Это позволит контролировать использование интернет-трафика устройствами гостей и предотвратить перегрузку сети.
9. Нажмите кнопку «Сохранить» или «Применить», чтобы применить настройки гостевой сети.

После выполнения этих шагов гостевая сеть будет настроена на роутере Totolink N300RT. Гости смогут подключиться к этой сети, используя заданное имя гостевой сети и пароль, чтобы получить доступ к Интернету, но не будут иметь доступ к основной сети и устройствам, подключенным к ней.

Подключение роутера

Шаг 1: Проверьте, что у вас есть все необходимые элементы

Перед тем, как начать подключать роутер, убедитесь, что у вас есть все элементы, которые должны поставляться вместе с Totolink N300RT. Это, как правило, включает в себя роутер, питание и Ethernet-кабель. Если что-то не хватает, вернитесь к продавцу и получите недостающие детали.

Шаг 2: Подготовьте роутер к установке

Перед тем, как подключать роутер, рекомендуется почитать руководство пользователя, которое располагается на официальном сайте Totolink. Руководство содержит полезную информацию и инструкции по установке роутера.

Следующим шагом является подготовка роутера к установке. Зайдите на сайт, который определен в руководстве пользователя и дайте роутеру название и пароль администратора. Это даст вам доступ к панели управления роутера.

Шаг 3: Подключение роутера к компьютеру

После того как вы подготовили роутер к установке, подключите к нему Ethernet-кабель. Один конец кабеля должен быть подключен к порту WAN на задней панели роутера, а другой конец кабеля — к порту Ethernet на вашем компьютере.

Шаг 4: Подключение роутера к питанию

Подключите роутер к питанию, используя шнур питания. Включите роутер и дайте ему 1-2 минуты, чтобы инициализироваться. Вы можете увидеть мигающие лампы на передней панели, сигнализирующие об успешном запуске роутера.

Шаг 5: Установка Wi-Fi имени и пароля

После того как Вы подключили роутер к компьютеру, Вы можете настроить Wi-Fi имя и пароль в панели управления роутера. Это также может быть указано в руководстве пользователя. Выберите безопасный пароль Wi-Fi, который будет легко запомнить и в то же время сложен для подбора.

Шаг 6: Подключение вашего устройства к Wi-Fi

Теперь ваш роутер Totolink N300RT полностью установлен, настроен и готов к использованию. Вы можете подключить свои устройства к Wi-Fi с вашим заданным именем и паролем, которые вы настроили в шаге 5.

Обзор роутера Totolink N300RT

Totolink N300RT – это бюджетный роутер, предназначенный для домашней сети. Он поддерживает беспроводной стандарт Wi-Fi и обладает функциональными возможностями, позволяющими обеспечить стабильное и быстрое подключение к интернету.

Основные характеристики роутера:

• Стандарт Wi-Fi: 802.11n
• Частота: 2.4 ГГц
• Скорость передачи данных: до 300 Мбит/с
• Антенны: 2 внешние антенны
• Порты: 4 порта Ethernet
• Защита: WPA/WPA2, SPI Firewall

Преимущества роутера:

• Высокая скорость передачи данных. Роутер Totolink N300RT поддерживает технологию 802.11n, которая позволяет достичь скорости передачи данных до 300 Мбит/с. Это позволяет быстро загружать страницы в интернете, смотреть видео в высоком качестве и играть в онлайн-игры без задержек.
• Удобное подключение устройств. Роутер оснащен 4 портами Ethernet, что позволяет подключить к нему несколько устройств одновременно по проводу. Это особенно удобно, если вам необходимо подключить компьютер, телевизор и другие устройства.
• Простая настройка. Роутер Totolink N300RT имеет интуитивно понятный интерфейс, что позволяет быстро настроить все необходимые параметры. Благодаря поддержке технологии Quick Setup Wizard, настройка роутера становится еще проще и быстрее.
• Надежность и безопасность. Роутер обеспечивает защиту Wi-Fi сети с помощью протоколов WPA/WPA2 и имеет встроенный брандмауэр SPI Firewall, который обеспечивает безопасность вашей сети от внешних угроз.

Итог:

Роутер Totolink N300RT — это оптимальное решение для создания беспроводной сети в домашних условиях. Он обладает высокой скоростью передачи данных, обеспечивает удобное подключение устройств и обладает простым интерфейсом настройки. Благодаря надежной защите Wi-Fi сети, ваша сеть будет безопасна от внешних атак. Если вы ищете надежный и функциональный роутер, то Totolink N300RT станет отличным выбором.

Внешний вид, аппаратная часть, функции

Обзор модели смотрите в следующем видео:

Стоит начать нашу ревизию с описания того, что приедет к заказчику вместе с маршрутизатором. Прежде всего, хочется отметить размер картонной коробки – она оказалась достаточно крупной по сравнению с самим устройством. Оформление коробки сделано в традиционном стиле – на ней размещены фотография нашего маршрутизатора, логотип компании-производителя, кратко описаны характеристики устройства, его спецификации.

Если открыть коробку, то можно обнаружить наш роутер, находящийся в специальном лотке. Рядом с ним лежат блок питания на 9В, сетевой кабель, диск с руководством пользователя (в нашем случае написано на русском языке) и каталогом продукции компании (а вот здесь уже на английском).

Помимо всего названного ранее, в коробке находились также гарантийный талон, краткая инструкция по установке и настройке роутера. Ко всему этому не забудем упомянуть про наклейку, с помощью которой можно нанести разметку на стену, если вдруг вы захотите закрепить маршрутизатор на стене.

Небольшое удивление вызвал гарантийный срок, установленный производителем – 2 года с момента продажи роутера или 3 года со дня производства. Ещё стоит отметить, что немного непонятно использование полноразмерного диска для загрузки одного файла, размер которого не превышает даже 4 МБ. А вот приятной особенностью можно назвать небольшие габариты блока питания.

Описание

Что касается внешнего вида устройства, то производитель явно хорошо постарался в пользу дизайна маршрутизатора – обычно бюджетный сегмент не содержит чего-то особенного со стороны оформления. Большая часть корпуса сделана из белого пластика с матовым покрытием. Особенностью дизайна этой модели можно назвать панель из пластика тёмного цвета, которая даже приоткрывается, если нужно немного охладить роутер. Габариты Totolink N300RT равны 147*76*28 мм (указаны без учёта антенн и кабелей).

Передний торец роутера оснащён наклейками с MAC-адресом и серийным номером устройства и кнопкой WPS в правой части.

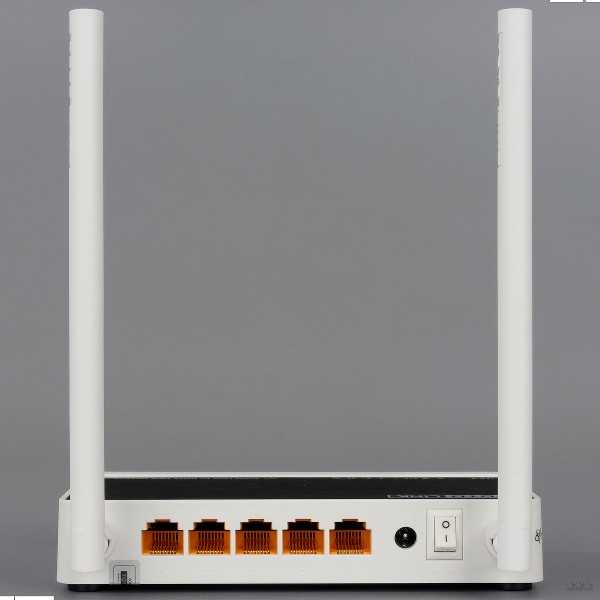

Боковые стороны корпуса имеют вентиляционные решётки, а на задней части размещены две антенны, которые нельзя снять, 5 сетевых портов с пропускной способностью 100 Мбит/с – 1 порт WAN для провайдера и 4 порта LAN для пользователя. Также на задней стороне маршрутизатора находятся вход для штекера блока питания и выключатель.

На тёмной крышке сверху находятся индикаторные светодиоды в количестве восьми штук. Все они светятся голубым цветом, там же размещены и подписи к ним.

Нижняя часть корпуса исключительно чёрного цвета и покрыта вентиляционными отверстиями. Роль ножек при установке устройства на ровную поверхность исполняют пластиковые выступы, а для вертикальной поверхности производитель сделал крепления, что является хорошим решением.

Начинка

Что же касается аппаратной составляющей маршрутизатора, он составлен на базе Realtek. Процессор RTL8196E охлаждается игольчатым радиатором, а в нормальном режиме работает с частотой 400 МГц. Радиоблок представлен в виде чипа RTL8192ER, который позволяет работать со стандартами 802.11b/g/n с максимальной скоростью соединения в 300 Мбит/с в пределах диапазона 2,4 ГГц.

А следующая таблица предоставит все характеристики роутера, которые могут быть вам интересны:

Настройка

Необходимые настройки интернета и точки доступа описаны в следующем видео:

Итак, общие характеристики роутера описаны, теперь можно перейти и к инструкции, следуя которой можно провести базовую регулировку маршрутизатора. Изначально стоит проверить, подключён ли роутер к электросети и вставлен ли в разъём кабель WAN. Если всё проверено и работает нормально, то переходите к инструкции по настройке доступа к интернету, а после неё уже будет инструкция по настройке Wi-Fi.

1. В адресную строку любого интернет-браузера вводим 192.168.1.1 – это IP-адрес нашего роутера. В случае, если страница не запускается, сбрасываем настройки маршрутизатора до заводских. Чтобы это сделать, зажмите кнопку RST-WPS на передней панели роутера примерно на 15 секунд. После перезагрузки, которая произойдёт автоматически, настройки будут сброшены до заводских. Если же страница загрузилась сразу, то в окне вводим логин и пароль в соответствующих полях – в нашем случае это слово admin в обе строки.

1. Когда загрузится веб-интерфейс, в левой части экрана откройте вкладку «Основные настройки», а следом выберите «Настройка WAN».
2. На загрузившейся странице в поле «Протокол подключения…» открываем список и выбираем «Получить IP-адрес автоматически (DHCP-клиент)» и сохраняем настройки, нажав соответствующую кнопку в нижней части страницы.
3. Перезапускаем роутер.

Это была инструкция к минимальной настройке маршрутизатора, теперь же перейдём к более обширной и детальной конфигурации:

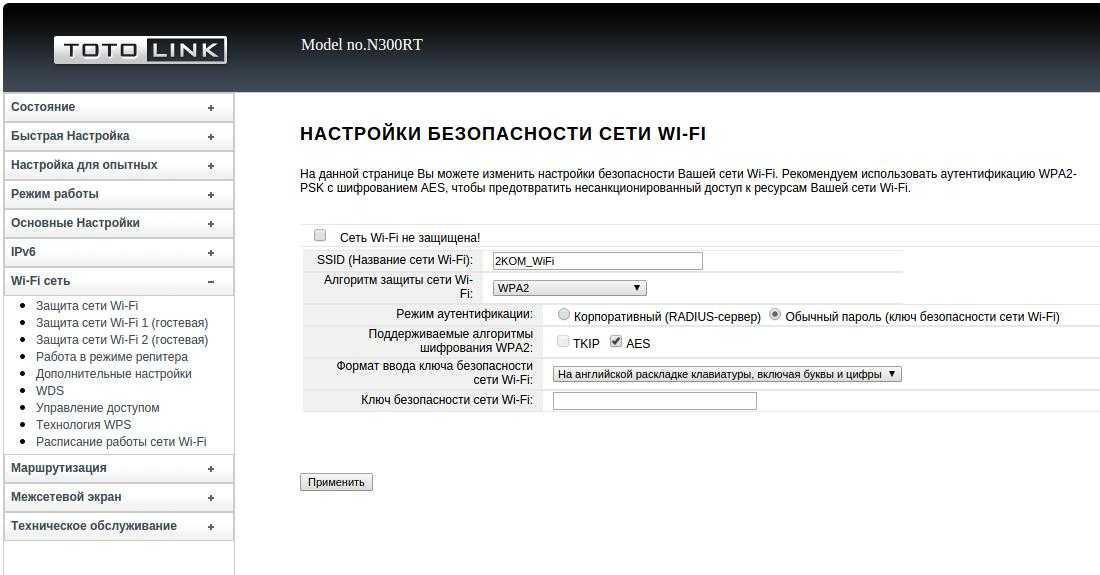

1. Возвращаемся на сайт с веб-интерфейсом роутера и в списке слева переходим по вкладке «Wi-Fi сеть».
2. На этой странице проводим манипуляции со следующими пунктами:

• В поле «SSID (Название сети Wi-Fi)» вводим имя сети, которое вы хотите использовать для идентификации вашего роутера;
• Если хотите поставить защиту на сеть, во вкладке «Алгоритм защиты сети…» выбираем «WPA2»;
• Режим аутентификации выбираем «Обычный пароль (ключ безопасности)»;
• Во вкладке «Поддерживаемые алгоритмы шифрования WPA2» выбираем «AES»;
• Вкладку «Формат ввода ключа…» не трогаем, если там выбрано «На английской раскладке клавиатуры, включая буквы и цифры»;
• В поле с названием «Ключ безопасности сети Wi-Fi» вводим пароль, который вы хотите использовать для защиты сети. В пароле может быть использовано от 8 до 63 знаков, заглавных и малых латинских букв и цифр.

1. Нажимаем кнопку «Применить» и перезапускаем роутер.

Этот вариант может пригодиться тем, кто не хочет тратить слишком много времени на настройку. Для ещё более детальной регулировки рекомендуем обратиться к следующей инструкции:

1. На заглавной странице откройте вкладку «Настройка для опытных».
2. Дальнейшая работа будет проходить в поле «Настройка интерфейса WAN (доступ в сеть Интернет и городскую сеть провайдера)», поэтому первые два пункта лучше не трогать и пропустить. Далее:

• В первом пункте «Протокол подключения и авторизации…» выбираем «Dual link PPPoE…». Стоит отметить, что если ваш провайдер предпочитает динамический IP, то следующий пункт пропускаем, но выбираем вариант «Получить IP-адрес автоматически (DHCP-клиент)»;
• Так как IP-адрес мы получили и используем, в пункте «Получить IP-адрес…» отмечаем «PPPoE без Dual link»;
• В полях «Логин» и «Пароль» мы вводим название сети и пароль, с помощью которого можно будет получить доступ к сети нашего роутера.

1. Сохраняем настройки и перезапускаем.

На этом можно заканчивать статью. Если нужные инструкции по расширенной настройке, напишите в комментарии – кто-то из ребят обязательно подскажет.

Мы рассмотрели модель роутера Тотолинк, его характеристики, а также предоставили инструкцию по его настройке. Желаем вам удачи!

Некоторые люди уже не могут представить и дня без интернета. Он стал неотъемлемой и одной из важнейших частей жизни современного человека. С его помощью осуществляется общение, развлечение и работа. Большинство людей привыкло пользоваться портативными устройствами для доступа к интернет-сети. Их работа основана на приеме сигнала встроенным Wifi адаптером от роутера или точки доступа. Именно эти приспособления чаще всего используются для организации беспроводной сети. Одной из самых популярных и доступных фирм, которые изготавливают такого рода устройства, является Asus. Одни из известных решений — wi fi роутер n300. Сегодняшний обзор будет о том, как настроить роутер асус rt n300 Wi Fi.

Настройка роутера TOTOLINK N300RT

Настройка доступа к интернету

Уважаемый абонент! Оборудование, которое вы взяли в аренду, уже настроено, по при желании вы можете изменять некоторые настройки – имя беспроводной сети (SSID), физический адрес устройства (МАС) и диапазон локального DHCP сервера.

Наберите в адресной строке браузера адрес роутера, по умолчанию это 192.168.1.1. Если 192.168.1.1 не открывается, вам следует сбросить роутер на заводские настройки. Для этого нажмите на передней панели роутера кнопку RST-WPS на 15 секунд, затем отпустите. Роутер перезагрузится, и настройки будут сброшены на заводские.

В появившемся окне введите имя пользователя «admin» и пароль «admin» нажмите кнопку «Log In».

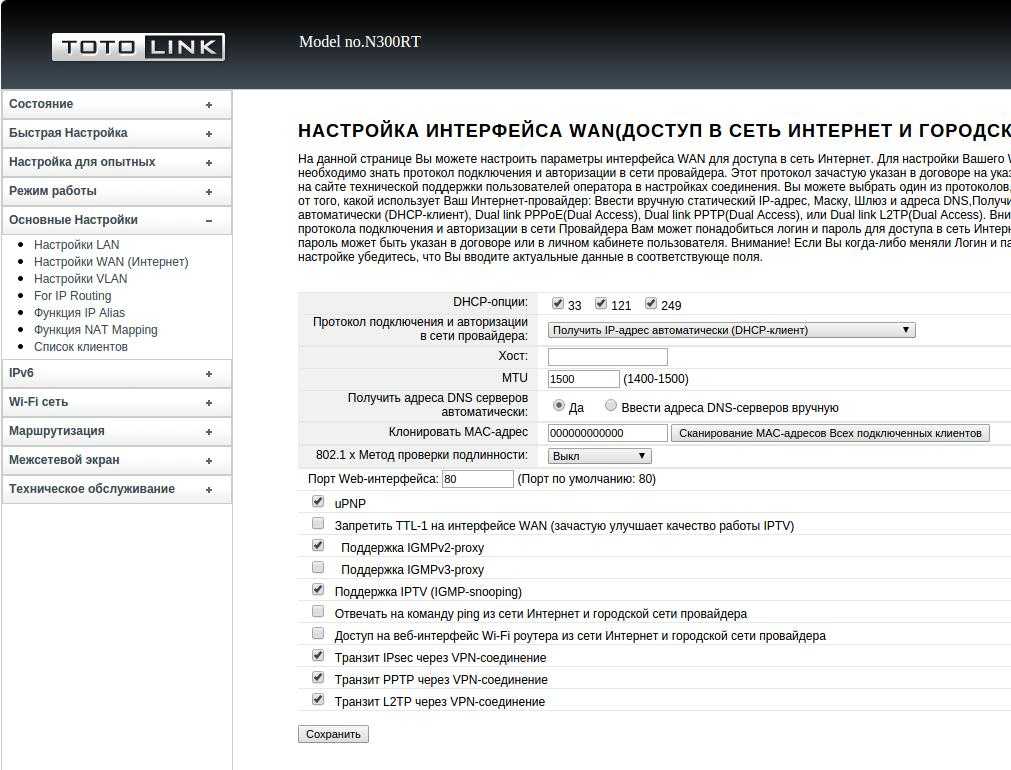

В левой части экрана нажмите кнопку «Основные настройки», в выпадающем меню выберите пункт «Настройка WAN (Интернет)».

В поле «Протокол подключения и авторизации в сети провайдера» выберите пункт «Получить IP-адрес автоматически (DHCP-клиент)».

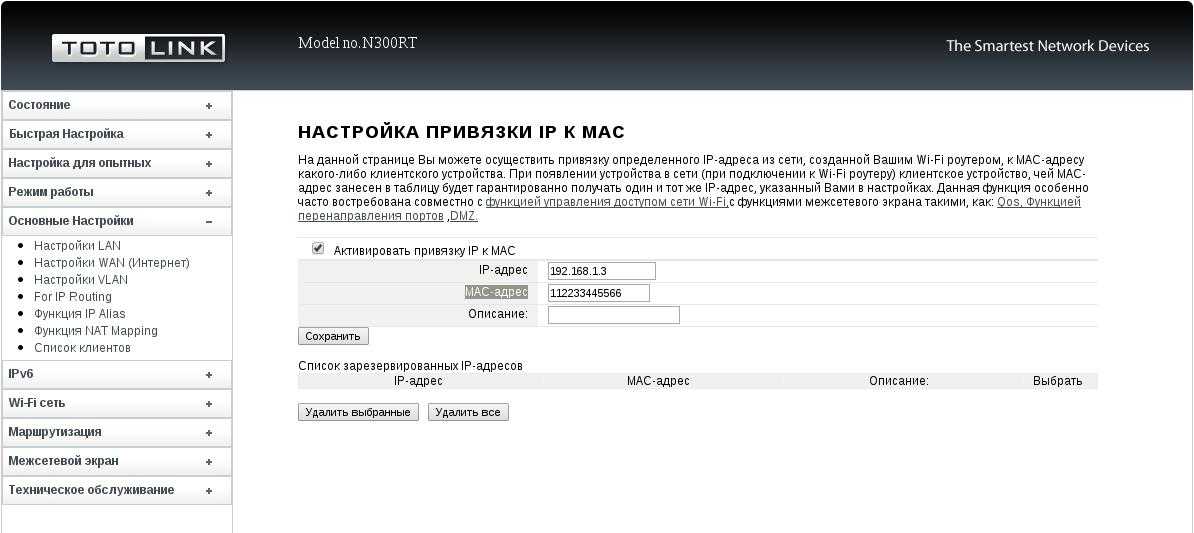

Для авторизации вашего роутера в сети Алмател необходимо, чтобы МАС-адрес совпадал с введённым в личном кабинете Алмател. В поле «MAC» необходимо ввести MAC-адрес компьютера. Если ваш компьютер уже использовался для выхода в интернет через сеть Алмател, можно скопировать его MAC-адрес в роутер. Для этого необходимо нажать справа на кнопку «Сканирование МАС-адресов всех подключенных клиентов». Откроется новое окно со списком МАС-адресов, в нём надо выбрать нужный МАС-адрес.

Пункты «UPnP», «Поддержка IGMPv2-proxy», «Поддержка IPTV (IGMP-snooping)» обязательно должны быть отмечены галочками. Остальные пункты меню оставьте с настройками по умолчанию.

Нажмите кнопку «Сохранить».

Для применения изменений необходимо перезагрузить роутер.

Минимальная настройка роутера завершена. После сохранения настроек должно установиться соединение с интернетом.

Настройка Wi-Fi

Роутер поставляется уже настроенным, но при желании вы можете изменить настройки на более удобные для вас.

В левой части экрана нажмите кнопку «Wi-Fi сеть».

На этой станице вы можете изменить заданное по умолчанию имя своей беспроводной сети «SSID (Название сети Wi-Fi)», например, на «Almatel_123456»), а также пароль для доступа к сети. По умолчанию в качестве пароля используются 12 знаков МАС-адреса устройства. Они находятся на наклейке на передней панели слева, и имеют подобны вид: 784476235АС2).

В поле «Ключ безопасности сети Wi-Fi»: введите ваше кодовое слово. Оно должно содержать от 8 до 63 символов – латинских букв и цифр.

Нажмите кнопку «Применить».

Для применения выполненных изменений необходимо перезагрузить роутер.

Настройка DC++

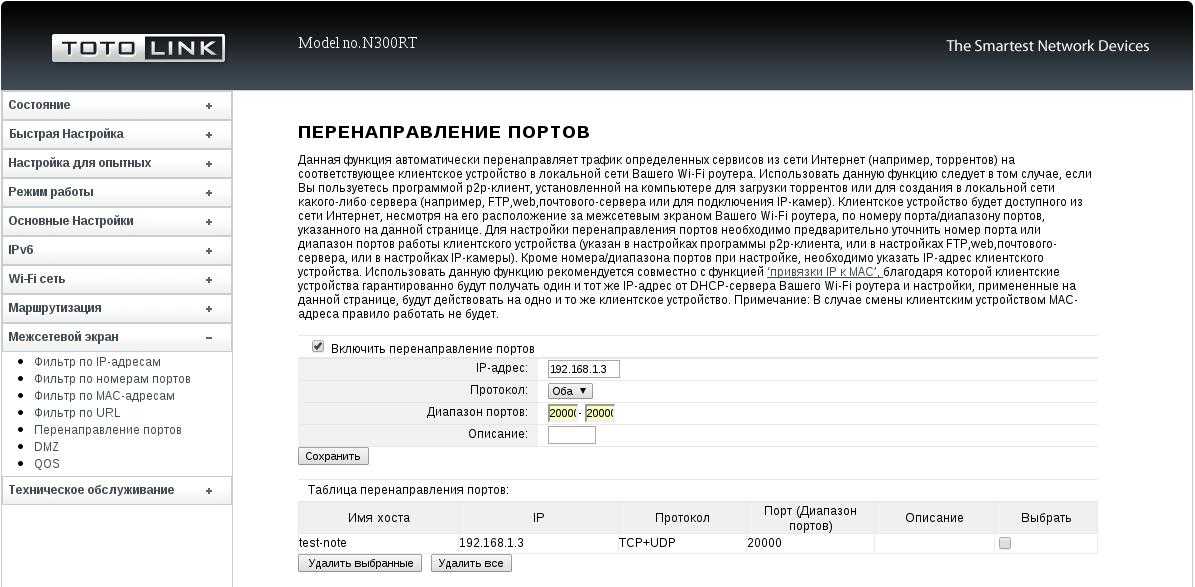

Перейдите в меню «Межсетевой экран» → «Перенаправление портов». Заполните соответствующие поля «IP-адрес» и «Диапазон портов», затем нажмите кнопку «Сохранить». Если вы хотите работать с DC++ на нескольких компьютерах, проделайте те же самые операции, что и для первого компьютера (нажмите «Добавить» и т.д.), но вместо 20000 укажите 20001, 20002, 20003 – в зависимости от количества компьютеров. Каждый компьютер должен работать в DC++ по своим портам. Первый компьютер по порту 20000, второй по 20001, третий по 20003 и т. д

Внимание: клиент DC++ должен быть настроен для работы с соответствующими портами

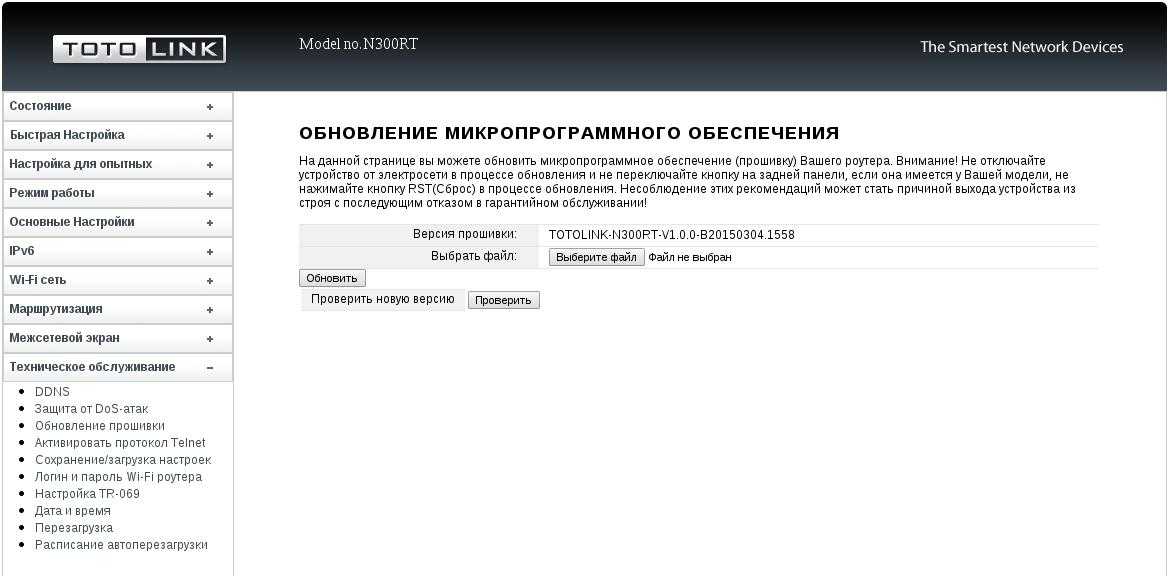

Обновление прошивки

Перейдите в пункт меню «Техническое обслуживание» → «Обновление прошивки» Щёлкните по кнопке «Выберите файл» и укажите путь к файлу прошивки. Нажмите кнопку «Открыть» в диалоговом окне выбора файла для загрузки, затем «Обновить» в меню роутера. Дождитесь обновления прошивки. Вы можете проверить наличие обновлённой прошивки на сайте Алмател при помощи кнопки «Проверить»

ВНИМАНИЕ: Во время прошивки роутера отключать питание категорически запрещено!

Изменение настройки локального сервера DHCP

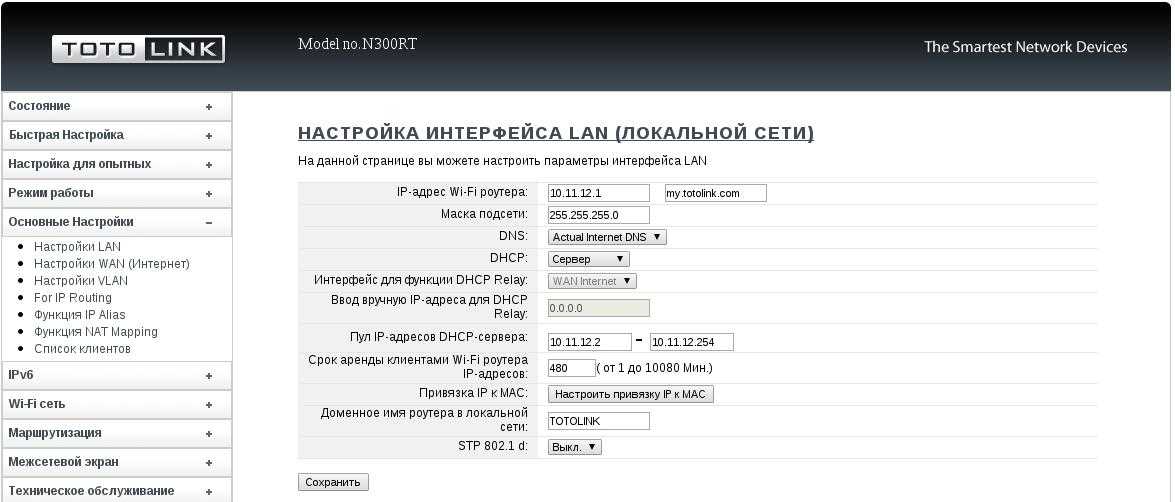

Перейдите в пункт меню «Основные настройки» → «Настройки LAN». Измените настройки по вашему желанию. Адреса в полях «IP-адрес Wi-Fi роутера», «Маска подсети», «Пул IP-адресов DHCP-сервера» должны быть подобраны соответственно. Например если Вы хотите организовать сеть 10.11.12.0/24 (254 адреса), то настройки будут такими.

Перезагрузка роутера

Перейдите в пункт меню «Техническое обслуживание» → «Перезагрузка» и нажмите на кнопку «Перезагрузка» и подтвердите свой выбор во всплывающем окне.

Первичная проверка работы роутера N300RT

Перед общими настройками роутера Totolink N300RT нужно проверить работу Ethernet-подключения и сменить пароль от настроек самого устройства.

Проверка работы LAN-соединения в Windows

Подключите роутер N300RT по LAN-кабелю к ПК или ноутбуку, с которого ведётся настройка, и сделайте следующее.

1. Дайте команду: «Пуск» — «Панель управления» — «Центр управления сетями и общим доступом» — «Изменение параметров адаптера» — правый щелчок мышью на значке Ethernet-подключения — «Свойства».

   Следуйте данной инструкции, чтобы упростить настройку LAN-соединения

2. На вкладке «Сеть» дайте команду «Протокол Интернета (IPv4) — Свойства» и проверьте, выставлено ли автополучение IP-адресов (опции «Получить IPv4-адрес (адрес DNS) автоматически». Если ранее использовались какие-либо значения — они не должны мешать работе DHCP-клиента (это и есть автополучение IP при каждом подключении).
3. Закройте все диалоговые окна, нажав «OK», перезапустите Windows 10 (если изменение IP-настройки было).

Сетевой адаптер ПК/ноутбука перезапустится с новыми параметрами после запуска Windows.

Вход в настройки роутера N300RT и смена пароля администратора

Сменить пароль от настроек — это защита первой необходимости для Totolink N300RT.

1. Зайдите с вашего браузера на адрес 192.168.1.1 и введите в качестве имени и пароля администратора слово «admin».

   Введите имя и пароль пользователя по умолчанию

2. Нажмите кнопку перехода к расширенной настройке Totolink N300RT.

   Нажмите кнопку перехода к дополнительным настройкам Totolink

3. Дайте команду «Техническое обслуживание — Логин и пароль роутера».

   Введите логин и — дважды — введите новый пароль

4. Нажмите кнопку «Применить» и зайдите в настройки роутера под новым логином и паролем.

Новый пароль будет действовать на N300RT, пока вы его не смените.

#5. Если от провайдера приходит тэгированный трафик (IPTV, VLAN)

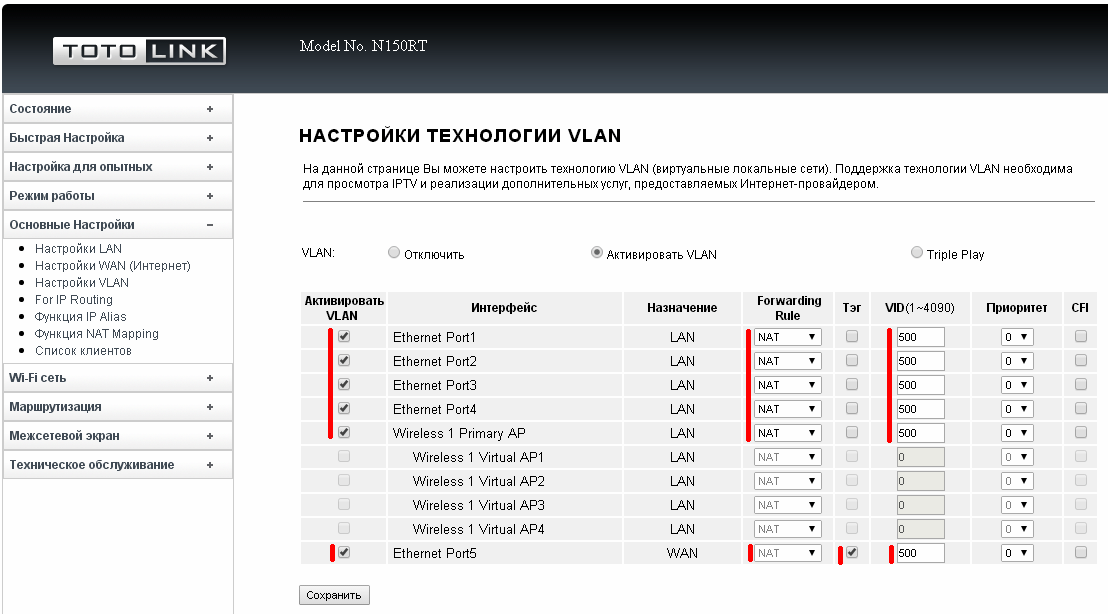

Если от провайдера приходит тэгированный трафик, то необходимо включить тэгирование кадров на WAN -порту, и снятие тэгов на LAN -портах. Иначе доступ в Интернет работать не будет. Переходим «Основные настройки» → «Настройки VLAN» → «Активировать VLAN». На изображении ниже — пример настройки для vlan с тэгом 500.

Setevoe_oborudovanie/nastrojka_domashnego_routera_totolink_n150rt.txt · Последние изменения: 2016/04/14 10:44 — vav

До недавнего времени, с роутерами и другими сетевыми устройствами компании Totolink я не сталкивался. Но решил приобрести одну модель, посмотреть что это за устройства, и ну и конечно же написать несколько инструкций по их настройке. Приобрел самую дешевую модель Totolink N150RT. Сразу хочу сказать, что роутер мне очень понравился. За ту суму, которую он стоит, мы получаем простой в плане настройки маршрутизатор, который хорошо выглядит, и судя по отзывам очень хорошо и стабильно работает. Но сегодня не об этом.

В любом случае, после покупки роутера Totolink, нам нужно будет его настроить. А для этого необходимо зайти в настройки маршрутизатора. В этой статье я подробно расскажу, как зайти в настройки Totolink. Показывать буду на примере модели N150R. Но, думаю, что статья подойдет для всех устройств этого производителя, так как там практически все одинаково.

Для доступа к панели управления роутеров Totolink используется IP-адрес 192.168.1.1. Все что нужно сделать, это подключится к роутеру по кабелю, или по Wi-Fi, в браузере перейти по адресу 192.168.1.1, и указать заводские имя пользователя и пароль: admin и admin. Адрес для входа в настройки, заводские имя и пароль указаны на самом роутере. Обычно, эта информация указана снизу устройства, на наклейке. Но на Totolink N150RT вы найдете ее на боковой панели.

Давайте рассмотрим все более подробно.
