Gpon роутер sercomm rv6699

Подключение

Подсоедините оптический кабель к порту GPON. Он расположен в нижней части устройства.

Роутеры МГТС поставляются уже готовыми к использованию и не требуют настройки. Но если у вас роутер заглючил, вы сбросили параметры устройства или хотите использовать его в другой сети, вам потребуется настроить его заново. Делается это, как обычно, через веб-интерфейс.

Чтобы зайти в настройки роутера МГТС GPON rv6699, используйте IP-адрес 192.168.1.254, логин и пароль admin. Для ростелекомовской прошивки IP 192.168.0.1, логин admin пароль admin1 или иногда наоборот.

Ведите адрес в строке браузера, затем логин и пароль. Вы попадёте в окно начальной конфигурации. Здесь нужно выбрать часовой пояс и задать новый пароль для доступа в интерфейс устройства.

После ввода данных нажмите ОК.

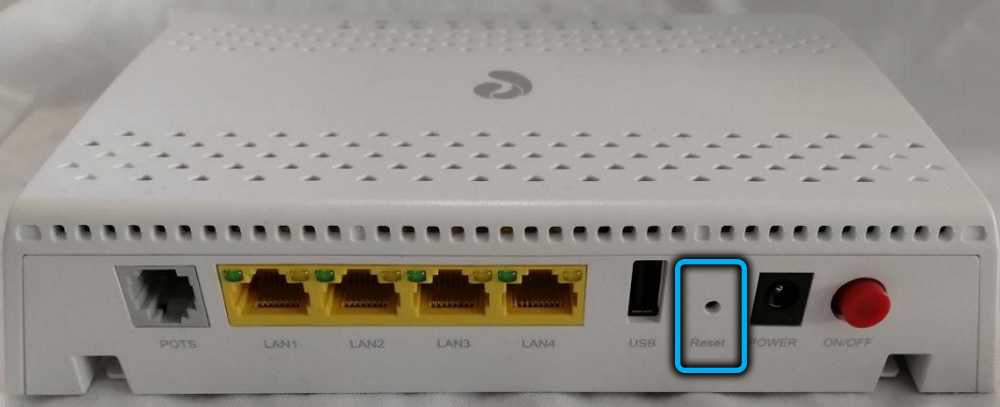

Перезагрузка SERCOMM RV6699, сброс до заводских настроек

Если в работе маршрутизатора наблюдаются сбои, самый простой способ попытаться от них избавиться – перезагрузить устройство. Для этого на задней панели имеется кнопка выключения. Жмём её, ждём 10 секунд и снова включаем. Если маршрутизатор расположен в труднодоступном месте, эту операцию можно выполнить и через веб-интерфейс (вкладка «Обслуживание», подпункт «Перезагрузка»).

Как правило, мелкие проблемы при этом решаются. Если и после перезагрузки SERCOMM RV6699 работает нестабильно, можно попробовать выполнить сброс до заводских настроек. Сделать это, как и в предыдущем варианте, можно двумя способами, программным и аппаратным. Программный проще и осуществляется через вкладку «Обслуживание» и подпункт «Сброс до заводских установок». Но если вы, к примеру, забыли пароль для входа в веб-интерфейс, придётся воспользоваться кнопкой на задней панели – надавливаем на неё любым подходящим предметом (скрепкой, зубочисткой) и удерживаем на протяжении 10 секунд.

После перезагрузки придётся повторить процедуру начальных настроек маршрутизатора.

Как узнать IP-адрес роутера

В случае, если кто-то до вас использовал устройство и поменял адрес на другой, необходимо либо провести полный сброс (простой путь), либо узнать адрес сведений о состоянии сетевой карты или адаптера (более сложный путь). Итак, IP-адрес автоматически выводится при подключении устройства к компьютеру. Поэтому нужно подключить ПК к роутеру, используя находящийся в комплекте Ethernet-кабель. Подключите кабель в LAN-порт на обратной стороне корпуса маршрутизатора.

Откройте «Подключение по локальной сети» или «Беспроводное подключение» если подключаетесь через вайфай. Далее войдите в подраздел «Пpoтокол интернeтa вeрcии 4» и расставьте галочки на пунктах автоматического получения lP и DNS.

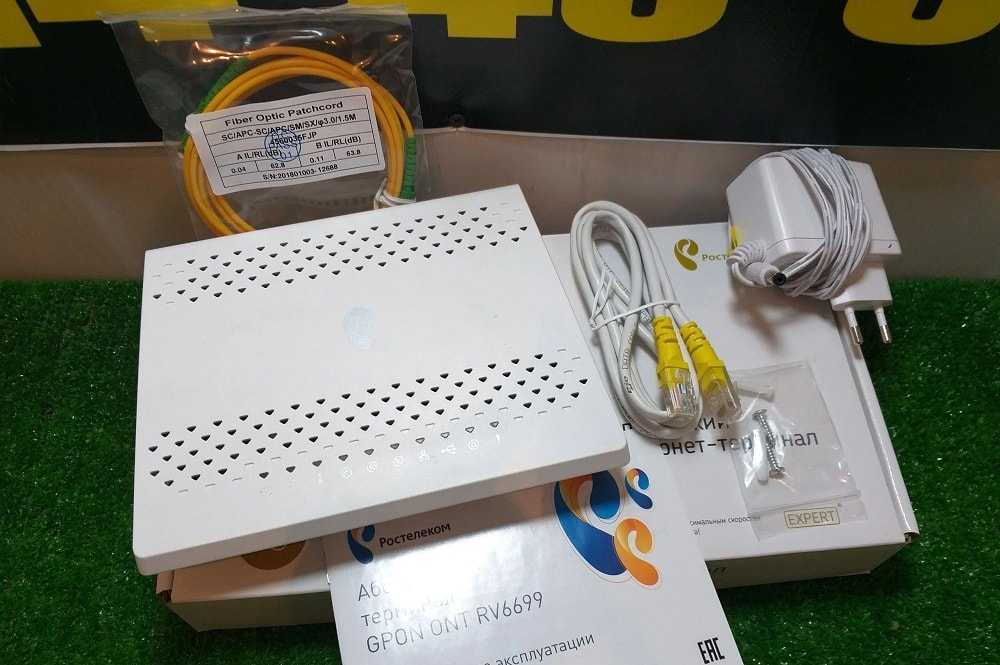

Описание, характеристики роутера SERCOMM RV6699

Это современное комбинированное устройство, сочетающее в себе возможности оптического модема, классического беспроводного маршрутизатора и VOIP-шлюза.

Последнее поколение модели характеризуется способностью работать по протоколу беспроводных сетей IEEE 802.11ac, то есть поддерживает частотный диапазон 5 ГГц, и может передавать данные на скорости 600 МБ/сек.

При этом входной порт и выходные LAN-порты рассчитаны на приём/передачу данных на гигабитных скоростях – подобные характеристики для проводного подключения всего 5 лет назад воспринимались бы как фантастические.

Упрощённый дизайн вряд ли можно считать недостатком, а с точки зрения функциональности роутер даст фору многим более дорогим аналогам. На передней панели присутствует целый ряд светодиодных индикаторов, ответственных за определённые функции устройства. Большинство кнопок и разъёмов расположено сзади: это и порт USB, и 4 LAN-порта, и разъём POTS, а также кнопки Power и Reset. Кнопка WPS расположена на боковой панели.

Снизу – разъём для подключения провайдерского оптоволоконного кабеля и наклейка с указанием MAC-адреса устройства и других необходимых для настройки роутера сведений.

Внешние антенны отсутствуют, так что самым слабым местом маршрутизатора можно назвать не самую выдающуюся дальность действия беспроводной сети.

Основные технические характеристики маршрутизатора SERCOM RV6699:

• 4 LAN-порта (1000 МБ/сек);
• разъём RJ-11;
• внутренние Wi-Fi антенны (2 – работающие на частоте 2,4 ГГц и 3 – на частоте 5 ГГц);
• порт USB для подключения внешних устройств;
• габариты 190х154х40 мм.

Для чего нужно заходить в настройки

Все новые абоненты МГТС и Ростелеком бесплатно получают в пользование GPON-роутеры, которые изначально настроены под конкретного провайдера. Однако в некоторых случаях требуется перенастройка. Например, когда настройки сбиваются в результате скачка напряжении или вы случайно сделали сброс системы. В конце концов пользователю может попросту потребоваться смена пароля на Wi-Fi. Настройка оптического роутера GPON мало чем отличается от настройки обыкновенного маршрутизатора. Пользователю нужно просто авторизоваться и войти на страницу настроек устройства и создать беспроводную точку доступа, защищенную паролем.

Настройка беспроводной сети

Если интернет заработал, можно приступать к настройке на роутере GPON SERCOMM RV6699 Wi-Fi сети:

• выбираем вкладку «Беспроводная сеть» и подпункт «Основные параметры»;
• ставим галочку возле текста «Включить беспроводную сеть»;
• в поле «ID сети» придумываем и вписываем её имя, которое будет отображаться при поиске Wi-Fi сетей на конечных устройствах;
• указываем рабочую частоту, уровень сигнала и номер используемого канала (рекомендуется автоопределение);

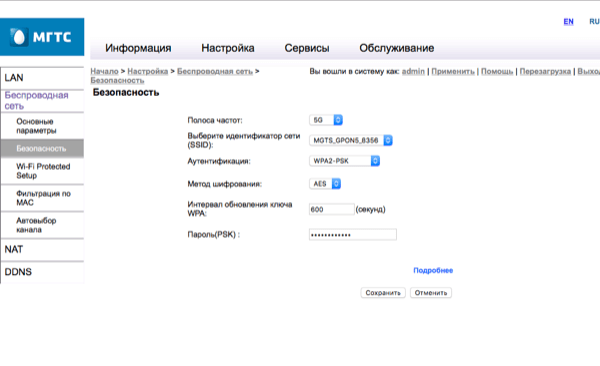

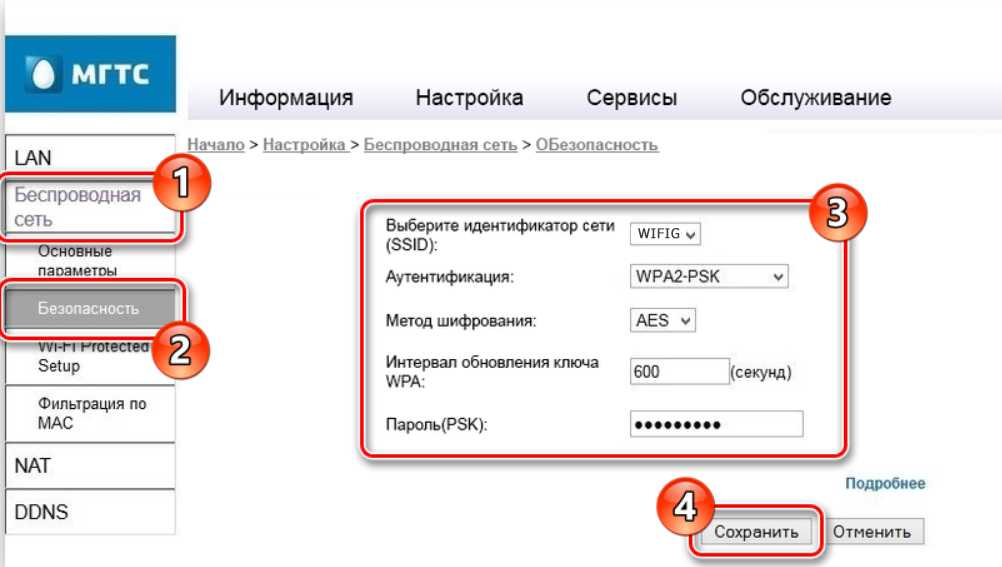

• переходим в подпункт «Безопасность»;
• в поле «Идентификатор сети» выбираем сеть (их может быть две, для каждой частоты);
• убеждаемся, что для поля «Тип шифрования» используется значение WPA2-PSK;
• в поле «Пароль» вводим достаточно сложный, но запоминающийся пароль;
• жмём кнопку «Сохранить».

Чтобы беспроводная сеть заработала, перезагружать роутер не нужно.

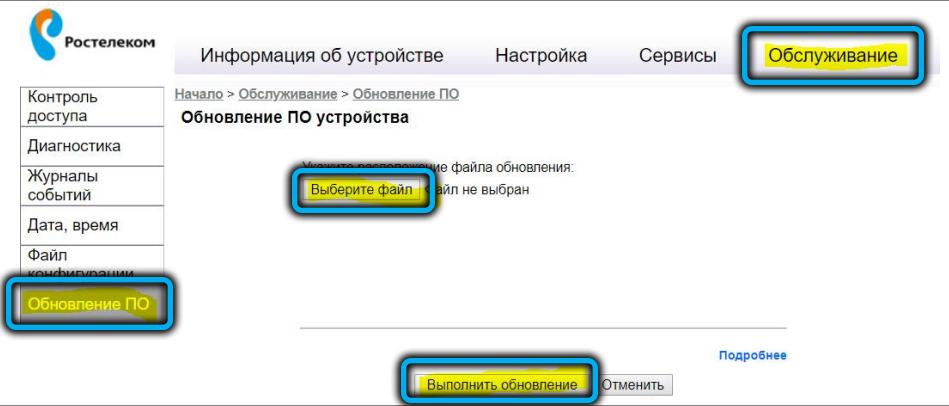

Обновление прошивки

Для абонентов сети МГТС заботиться о наличии актуальной версии микропрограммы не нужно – обновление происходит в автоматическом режиме. А вот для роутеров, работающих в сети Ростелеком, ситуация несколько иная. Дело в том, что не во всех региональных филиалах компании внедрена централизованная система управления оптическими терминалами. Там, где она работает, обновление прошивки также происходит автоматически. Даже если вы самостоятельно перезальёте микропрограммный код на более раннюю версию, при следующей перезагрузке устройства текущая версия будет восстановлена.

Там, где этот вариант не работает, приводим инструкцию, как вручную прошить SERCOMM RV6699 нужной вам версией:

• входим в веб-интерфейс;
• кликаем по вкладке «Обслуживание»;
• выбираем подпункт «Обновление ПО»;
• появится кнопка «Выбрать файл». Жмём её, в окне проводника выбираем файл с актуальной прошивкой (он должен иметь расширение .img), жмём кнопку «Открыть»;
• осталось запустить процедуру перепрошивки нажатием кнопки «Выполнить обновление» и подтвердить свои намерения нажатием «ОК».

После перепрошивки роутер перезагрузится с новой версией микропрограммы, но пользовательские настройки останутся прежними.

ВАЖНО. Во время загрузки прошивки в аппарат недопустимо выключать ни роутер, ни компьютер

Иначе маршрутизатор станет «кирпичом» (будет неработоспособным, с необходимостью платного ремонта в ближайшем сервисном центре). Рекомендуется также не производить перепрошивку по воздуху, это также увеличивает вероятность сбоя с последующим выходом устройства из строя.

Обновление программного обеспечения

На момент написания поста, самая свежая прошивка Sercomm RV6699 v2 такая:

— Ряд исправлений в веб-интерфейсе — Работа с IPv6 — Исправлен ряд ошибок с SIP-телефонией — Включена защита от перебора паролей — Различные мелкие исправления в функционале

Предыдущие версии прошивки RV6699 v2:

Вот её официальный changelog:

1. Восстановлена работа Bridge VPN на ONT 2. Смена IP SBC в DNS 3. Подключение большого количества клиентов на SSID 4. Загрузка файла конфигурации 5. Решены проблемы с работой TR-069 на SERCOMM RV6699 6. При выключении PPPoE ONT не кладет сессию 7. Настройка Remote host 8. Нельзя поставить несуществующий часовой пояс 9. Настройка NTP 10. Контроль радиомодуля через TR-069 11. Настройка удаленного доступа 12. Убран неработающий сервер печати (Print server) 13. Смена пароля при первичной настройке терминала 14. Изменена логика работы первого старта 15. Настройка PortMapping через ACS 16. Сохраняется пароль WiFi при смене типа шифрования

1. Устранена проблема с multicast 2. Получение прав superadmin из-под обычного пользователя 3. Добавлен спец. символ в пароле PPPoE (“%”) 4. Улучшена производительность 5. Устранены самопроизвольные перезагрузки 6. DNS запросы на sdp.svc.iptv.ru 7. Адреса из локального пула 8. Проблема подключения к 140,144 каналам на Sercomm RV6699 9. STB не получает IP-адрес после перезагрузки терминала 10. Самопроизвольные перезагрузки ONT на некоторых OLT 11. Некорректное отображение устройств в режиме Bridge

Примечание: Начиная с именно с версии 3.2.35 на оптических терминалах Sercomm изменился пароль суперпользователя Root. Теперь он генерируется на портале техподдержки индивидуально для каждого ONT-терминала.

Описание, характеристики роутера SERCOMM RV6699

Это современное комбинированное устройство, сочетающее в себе возможности оптического модема, классического беспроводного маршрутизатора и VOIP-шлюза.

Последнее поколение модели характеризуется способностью работать по протоколу беспроводных сетей IEEE 802.11ac, то есть поддерживает частотный диапазон 5 ГГц, и может передавать данные на скорости 600 МБ/сек.

При этом входной порт и выходные LAN-порты рассчитаны на приём/передачу данных на гигабитных скоростях – подобные характеристики для проводного подключения всего 5 лет назад воспринимались бы как фантастические.

Упрощённый дизайн вряд ли можно считать недостатком, а с точки зрения функциональности роутер даст фору многим более дорогим аналогам. На передней панели присутствует целый ряд светодиодных индикаторов, ответственных за определённые функции устройства. Большинство кнопок и разъёмов расположено сзади: это и порт USB, и 4 LAN-порта, и разъём POTS, а также кнопки Power и Reset. Кнопка WPS расположена на боковой панели.

Снизу – разъём для подключения провайдерского оптоволоконного кабеля и наклейка с указанием MAC-адреса устройства и других необходимых для настройки роутера сведений.

Внешние антенны отсутствуют, так что самым слабым местом маршрутизатора можно назвать не самую выдающуюся дальность действия беспроводной сети.

Основные технические характеристики маршрутизатора SERCOM RV6699:

• 4 LAN-порта (1000 МБ/сек);
• разъём RJ-11;
• внутренние Wi-Fi антенны (2 – работающие на частоте 2,4 ГГц и 3 – на частоте 5 ГГц);
• порт USB для подключения внешних устройств;
• габариты 190х154х40 мм.

Вход в веб-интерфейс

Роутеры МГТС поставляются уже готовыми к использованию и не требуют настройки. Но если у вас роутер заглючил, вы сбросили параметры устройства или хотите использовать его в другой сети, вам потребуется настроить его заново. Делается это, как обычно, через веб-интерфейс.

Чтобы зайти в настройки роутера МГТС GPON rv6699, используйте IP-адрес 192.168.1.254, логин и пароль admin. Для ростелекомовской прошивки IP 192.168.0.1, логин admin пароль admin1 или иногда наоборот.

Ведите адрес в строке браузера, затем логин и пароль. Вы попадёте в окно начальной конфигурации. Здесь нужно выбрать часовой пояс и задать новый пароль для доступа в интерфейс устройства.

После ввода данных нажмите ОК.

Перезагрузка SERCOMM RV6699, сброс до заводских настроек

Если в работе маршрутизатора наблюдаются сбои, самый простой способ попытаться от них избавиться – перезагрузить устройство. Для этого на задней панели имеется кнопка выключения. Жмём её, ждём 10 секунд и снова включаем. Если маршрутизатор расположен в труднодоступном месте, эту операцию можно выполнить и через веб-интерфейс (вкладка «Обслуживание», подпункт «Перезагрузка»).

Как правило, мелкие проблемы при этом решаются. Если и после перезагрузки SERCOMM RV6699 работает нестабильно, можно попробовать выполнить сброс до заводских настроек. Сделать это, как и в предыдущем варианте, можно двумя способами, программным и аппаратным. Программный проще и осуществляется через вкладку «Обслуживание» и подпункт «Сброс до заводских установок». Но если вы, к примеру, забыли пароль для входа в веб-интерфейс, придётся воспользоваться кнопкой на задней панели – надавливаем на неё любым подходящим предметом (скрепкой, зубочисткой) и удерживаем на протяжении 10 секунд.

После перезагрузки придётся повторить процедуру начальных настроек маршрутизатора.

Настройка Sercomm RT-GM-1 для Ростелеком

В тех филиалах компании Ростелеком, где используется автоматическая система настройки абонентского оборудования, достаточно лишь поставить терминал на сеть и сообщить его серийный номер технической поддержке. Все настройки подключения он сам вытянет из сети и применит. Инструкция ниже предназначена для тех филиалов, где настройки GPON-терминала надо делать вручную.

После авторизации в веб-интерфейсе терминала RT-GM-1, на экране появится сообщение о попытке автонастройки соединения:

 После того, как это не получится, появится кнопка «Настроить устройство вручную» — нажимаем на неё.

Далее потребуется придумать новый пароль на вход в интерфейс ПОН-терминала и ввести его в соответствующие поля, после чего нажать кнопку «ОК»:

Так мы попадаем в полноценный веб-интерфейс и дальше можем выполнить все необходимые настройки. Выглядит он вот так:

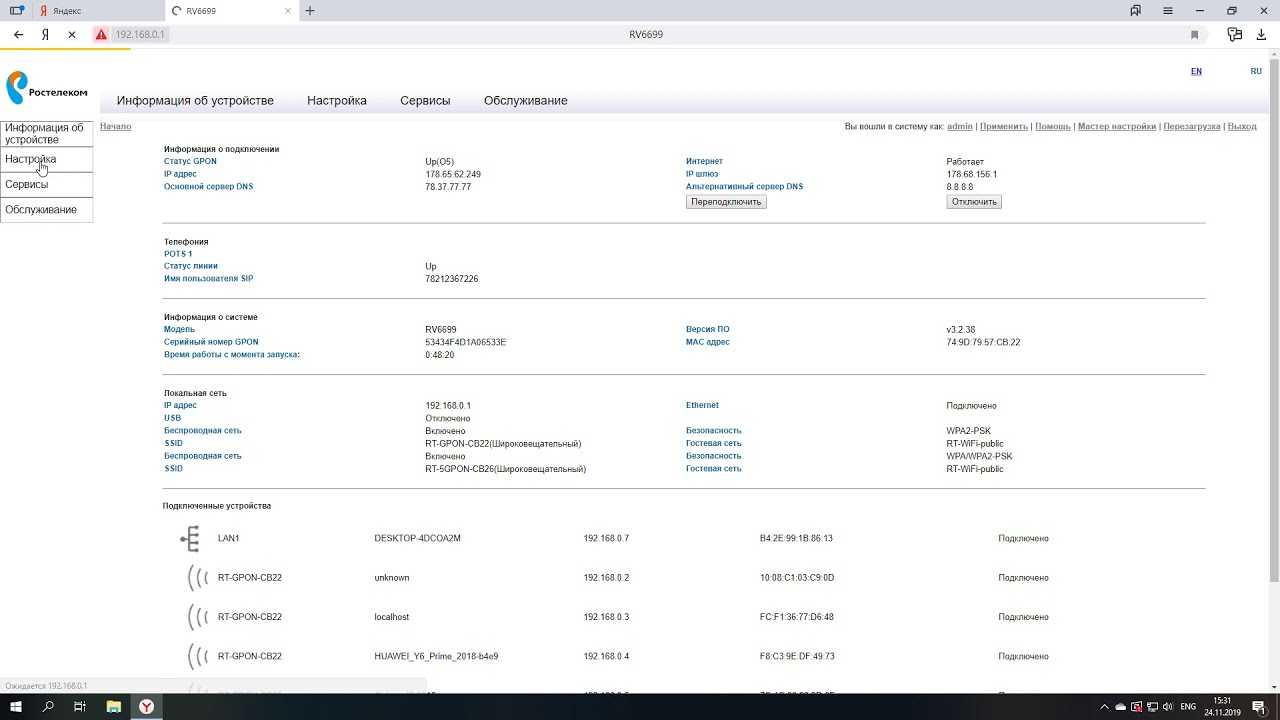

Как настроить роутер для доступа к интернету

Настройку SERCOMM RV6699 можно осуществлять после подключения роутера к оптоволоконному кабелю от провайдера. Рассмотрим, как зайти в веб-интерфейс роутера. В случае Ростелекома используется стандартный локальный адрес 192.168.0.1, но у МГТС IP-адрес по умолчанию 192.168.1.254, что выделяет его среди всех других домашних роутеров. Впрочем, это не принципиально, поскольку эти данные, как и логин/пароль для входа в административную панель, указываются на этикетке устройства, и их можно, а в случае пароля и нужно изменить.

Если ваш тариф предусматривает подключение с использованием статического IP, этот адрес предоставляется провайдером и указывается в договоре.

Дефолтные логин/пароль для входа в пользовательский веб-интерфейс – admin/admin.

МГТС практикует возможность входа с аутентификационной парой mgts/mtsoao, и в этом случае появляется возможность более тонкой настройки маршрутизатора, которая обычно не требуется.

Известно также, что для доступа ко всем, даже недокументированным возможностям SERCOMM RV6699 существует логин superadmin, но для такой учётной записи ни МГТС, ни Ростелеком пароль для входа не предоставляют, хотя для продвинутых пользователей имеется возможность получить root-доступ обходными путями – например, с помощью специальных аппаратных средств.

Для стандартной настройки на примере Ростелекома нам это не нужно, поэтому входим в веб-интерфейс обычным способом, и после загрузки начальной страницы переходим во вкладку WAN.

В правом окне кликаем по кнопке «Добавить» и начинаем вводить параметры соединения:

• имя соединения можно оставить, а можно переименовать, это необязательный параметр, отображающийся только в административной панели;
• тип подключения должен быть Routing (Bridge – это режим моста);
• для поля «Список сервисов» ставим значение «Data»
• для поля VLAN ID правильный параметр – 10;
• поле IPv6 должно быть отключено, а в поле 802.1p проставляем нулевое значение;
• для поля «режим IP» выбираем значение PPPoE;
• в следующих полях указываем провайдерские логин и пароль;
• вводим произвольное имя сервиса;
• параметр «Трансляция сетевых адресов» должен быть активирован;
• указываем галочками, какие из LAN-портов будут использоваться по прямому предназначению;
• ставим также галочки для беспроводных сетей для обоих диапазонов;
• жмём кнопку «Сохранить».

Обновление прошивки

Для абонентов сети МГТС заботиться о наличии актуальной версии микропрограммы не нужно – обновление происходит в автоматическом режиме. А вот для роутеров, работающих в сети Ростелеком, ситуация несколько иная. Дело в том, что не во всех региональных филиалах компании внедрена централизованная система управления оптическими терминалами. Там, где она работает, обновление прошивки также происходит автоматически. Даже если вы самостоятельно перезальёте микропрограммный код на более раннюю версию, при следующей перезагрузке устройства текущая версия будет восстановлена.

Там, где этот вариант не работает, приводим инструкцию, как вручную прошить SERCOMM RV6699 нужной вам версией:

• входим в веб-интерфейс;
• кликаем по вкладке «Обслуживание»;
• выбираем подпункт «Обновление ПО»;
• появится кнопка «Выбрать файл». Жмём её, в окне проводника выбираем файл с актуальной прошивкой (он должен иметь расширение .img), жмём кнопку «Открыть»;
• осталось запустить процедуру перепрошивки нажатием кнопки «Выполнить обновление» и подтвердить свои намерения нажатием «ОК».

После перепрошивки роутер перезагрузится с новой версией микропрограммы, но пользовательские настройки останутся прежними.

ВАЖНО. Во время загрузки прошивки в аппарат недопустимо выключать ни роутер, ни компьютер

Иначе маршрутизатор станет «кирпичом» (будет неработоспособным, с необходимостью платного ремонта в ближайшем сервисном центре). Рекомендуется также не производить перепрошивку по воздуху, это также увеличивает вероятность сбоя с последующим выходом устройства из строя.

Особенности роутера Sercomm RV6699

Провайдер МГТС, он же «Московская городская телефонная сеть», сегодня является самым влиятельным поставщиком связи на территории Москвы и Московской области. Крупнейшим проектом компании за всё время является GPON — масштабная оптоволоконная сеть, к которой в течение нескольких лет была подключена большая часть домов столицы. Сеть пришла на замену устаревшей технологии ADSL. Интернет по технологи GPON предоставляет доступ в интернет на более чем в 10 раз более высокой скорости при небольших затратах. Вы можете оценить надёжность новых оптоволоконных технологий при помощи роутера с беспроводным подключением к сети, со скоростью более 500 Мбит/сек и наличием функций маршрутизатора, коммутатора, Wi-Fi, VOIP-шлюза для телефона.

SERCOMM RV6699 — это одна из последних моделей комбинированных модемов. Он поддерживает работу в стандарте беспроводных сетей пятого поколения Wi-Fi 5 (IEEE 802.11ac) в диапазоне 5 ГГц и способен обеспечить постоянную беспроводную связь на ультравысоких скоростях до 600 Мбит/сек. Ещё несколько лет назад такие скорости считались научной фантастикой даже при проводном подключении.

В устройстве Sercomm RV 6699 предусмотрена гибкая система настроек и качественный русифицированный web-интерфейс, интуитивно понятный любым категориям пользователей. Основным недостатком устройства можно считать достаточно низкую мощность стандартного встроенного вай-фай модуля. Из-за этого, если вы хотите сохранять высокий уровень сигнала, приходится всегда находиться на близкой дистанции к устройству, поскольку даже при небольшом удалении от модема сигнал быстро падает.

Технические особенности SЕRСOM RV 6699:

• 4 гигабитных порта ethernet с разъёмами RJ-45 (10Base-T, 100Base-T, 1000Base-T);
• ТСОП (POTS): FXS порт с разъёмом RJ-11;
• Wi-Fi 802.11a, 802.11b, 802.11g, 802.11n, 802.11ac в диапазонах 2.4 и 5 ГГц;
• Wi-Fi антенны: 2 шт на 2.4 ГГц и 3 на 5 ГГц;
• порт USB 2.0 типа A;
• размеры 190 × 154 × 40 мм;
• вес 516 г.

Характеристики оптического интерфейса:

• одномодовый разъём SC/APC;
• тип SFF трансивера: GPON optical diplexer;
• ттандарт Class B+ ITU-T G.984.2;
• лазер Class 1;
• дальность до OLT (АТС): до 20 км, в зависимости от расслоения и с учётом стандартных потерь;
• тип оптического волокна: G.652;
• минимальный уровень выходного сигнала: +0,5 dBm;
• максимальный уровень выходного сигнала: +5,0 dBm;
• минимальная чувствительность приемника: –28,0 dBm;
• максимальный уровень сигнала на входе приёмника: –8,0 dBm.

Электропитание осуществляется от блока питания постоянного тока через круглый разъём 2.1 мм, длина провода 123 см.

Характеристики и внешний вид

Роутер поставляется в трёх аппаратных версиях: v2, v3 и v4 Premium. Первые две имеют незначительные отличия по Wi-Fi и голосовой телефонии. Premium поддерживает MU-MIMO. Внешний вид отличается цветом и формой корпуса.

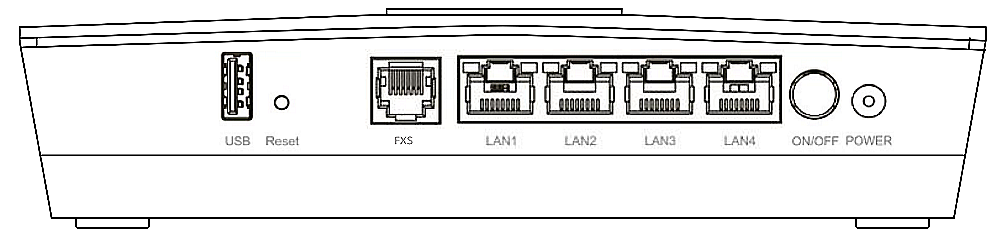

И расположением портов на задней панели.

Sercomm RV6699 бывает с прошивкой МГТС и Ростелеком. Функционально они одинаковы, различаются логотипом.

Роутер работает в двух диапазонах. Поддерживаются стандарты Wi-Fi 802.11a, 802.11b, 802.11g, 802.11n, 802.11ac. Скорость передачи данных на частоте 2,4 ГГц 300 Мбит/сек, на частоте 5 ГГц 866 Мбит/сек. Антенны встроенные, в версиях 2 и 3 две антенны предназначены для диапазона 2,4 ГГц и три для 5 ГГц. В четвёртой версии для частоты 5 ГГц используются 4 антенны.

Роутер оснащён четырьмя гигабитными сетевыми портами, USB-портом 2.0 Type A и гнездом RJ-11 для подключения телефона. USB-порт не поддерживает подключение 3G/4G модемов. В качестве WAN используется оптический порт SFP для кабеля диаметром 2 мм. Максимальная скорость передачи данных 1,24 Гбит/сек.

На передней панели расположены десять светодиодных индикаторов.

• Индикатор питания сообщает о том, что роутер подключен к электросети.
• Индикатор GPON мигает во время установки подключения, горит, если подключение установлено, и выключен при его отсутствии.
• Индикатор Статус быстро мигает во время загрузки, медленно мигает при обновлении программного обеспечения, горит постоянно, когда соединение с интернетом установлено.
• Индикатор с телефоном горит, когда телефон подключен к сети. Не горит — телефон не подключен. Мигает, когда телефонная линия используется.
• Индикаторы Wi-Fi 2,4 и 5 ГГц не горят, если вещание отключено, горят или мигают зелёным, когда сеть активна. Медленно мигающий синий информирует о том, что идёт подключение устройства по WPS. Горит синий — подключение по WPS выполнено успешно. Синий быстро мигает — ошибка подключения по WPS.
• LAN горит или мигает, когда по кабелю подключено хотя бы одно устройство. Не горит, если нет подключенных устройств.
• Аналогично работает индикатор USB-порта.
• Индикатор Интернет горит или мигает, когда интернет подключен. Не горит — интернет отсутствует.
• Если на роутере горит красным лампочка LOS, это значит что оптический кабель не подключен.

Обновление программного обеспечения

На момент написания поста, самая свежая прошивка Sercomm RV6699 v2 такая:

Вот её официальный changelog:

1. Восстановлена работа Bridge VPN на ONT 2. Смена IP SBC в DNS 3. Подключение большого количества клиентов на SSID 4. Загрузка файла конфигурации 5. Решены проблемы с работой TR-069 на SERCOMM RV6699 6. При выключении PPPoE ONT не кладет сессию 7. Настройка Remote host 8. Нельзя поставить несуществующий часовой пояс 9. Настройка NTP 10. Контроль радиомодуля через TR-069 11. Настройка удаленного доступа 12. Убран неработающий сервер печати (Print server) 13. Смена пароля при первичной настройке терминала 14. Изменена логика работы первого старта 15. Настройка PortMapping через ACS 16. Сохраняется пароль WiFi при смене типа шифрования

Предыдущие версии прошивки RV6699 v2:

Примечание: Начиная с именно с версии 3.2.35 на оптических терминалах Sercomm изменился пароль суперпользователя Root. Теперь он генерируется на портале техподдержки индивидуально для каждого ONT-терминала.

Цифровое телевидение Wink

Если у Вас есть ТВ-приставка Wink и подключена услуга цифровое интерактивное телевидение, то для этого так же необходимо сделать отдельное подключение. Для настройки IPTV на абонентском терминале RT-GM-1, откройте раздел «Настройка» → «WAN» и нажмите кнопку «Добавить», чтобы создать новое подключение:

В окне настроек нового подключения даём ему имя «IPTV» и выбираем тип «Bridge». В поле VLAN ID прописываем номер виртуальной сети, используемой для сервиса IPTV. В поле приоритета 802.1p ставим значение «4».

Остаётся только поставить галочку на тот LAN-порт, в который включена ТВ-приставка. Нажимаем кнопку «Сохранить», чтобы применить эти настройки.

Теперь можно подключать ТВ-приставку Wink в тот порт, который мы настраивали и проверять работу цифрового телевидения.

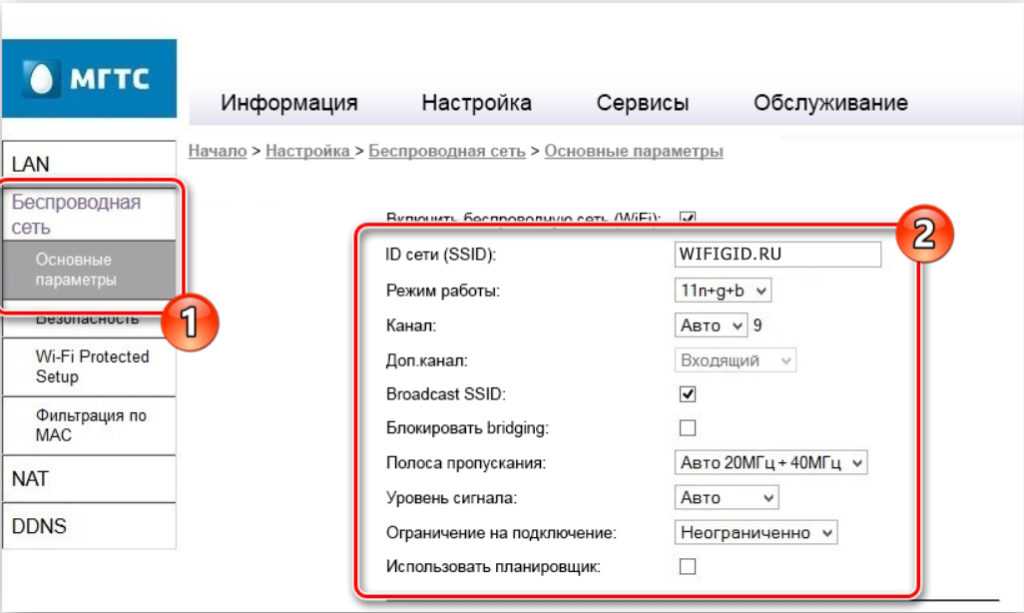

Настройка Wi-Fi

Теперь идем настраивать беспроводную сеть. Переходим в нужный раздел и открывает подраздел «Основные параметры». Теперь пройдемся по настройкам:

• ID сети (SSID) – указываем имя вай-фай.
• Режим работы – лучше установить 11n+g+b. Если у вас все устройства новые, то можно установить 11n.
• Канал – ставим «Авто».
• Broadcast SSID – если выключить галочку, то сеть станет невидимой. Для подключения нужно будет вручную вводить имя.
• Полоса пропускания – ставим «Авто 20МГц + 40 МГц».
• Уровень сигнала – можно установить «Максимальная» или «Авто».
• Ограничение на подключение – «Неограниченно».
• Использовать планировщик – тут можно задать расписание, когда сеть будет активна.

Ниже можно создать до трех гостевых сетей. Это такие WiFi-сети, которые будут работать вне основной.

Переходим в «Безопасность». Выбираем нашу сеть, ставим тип «Аутентификации» как «WPA2-PSK» – «AES». И в самом низу вписываем пароль.

Особенности роутера Sercomm RV6699

Провайдер МГТС, он же «Московская городская телефонная сеть», сегодня является самым влиятельным поставщиком связи на территории Москвы и Московской области. Крупнейшим проектом компании за всё время является GPON — масштабная оптоволоконная сеть, к которой в течение нескольких лет была подключена большая часть домов столицы. Сеть пришла на замену устаревшей технологии ADSL. Интернет по технологи GPON предоставляет доступ в интернет на более чем в 10 раз более высокой скорости при небольших затратах. Вы можете оценить надёжность новых оптоволоконных технологий при помощи роутера с беспроводным подключением к сети, со скоростью более 500 Мбит/сек и наличием функций маршрутизатора, коммутатора, Wi-Fi, VOIP-шлюза для телефона.

SERCOMM RV6699 — это одна из последних моделей комбинированных модемов. Он поддерживает работу в стандарте беспроводных сетей пятого поколения Wi-Fi 5 (IEEE 802.11ac) в диапазоне 5 ГГц и способен обеспечить постоянную беспроводную связь на ультравысоких скоростях до 600 Мбит/сек. Ещё несколько лет назад такие скорости считались научной фантастикой даже при проводном подключении.

В устройстве Sercomm RV 6699 предусмотрена гибкая система настроек и качественный русифицированный web-интерфейс, интуитивно понятный любым категориям пользователей. Основным недостатком устройства можно считать достаточно низкую мощность стандартного встроенного вай-фай модуля. Из-за этого, если вы хотите сохранять высокий уровень сигнала, приходится всегда находиться на близкой дистанции к устройству, поскольку даже при небольшом удалении от модема сигнал быстро падает.

Технические особенности SЕRСOM RV 6699:

• 4 гигабитных порта ethernet с разъёмами RJ-45 (10Base-T, 100Base-T, 1000Base-T);
• ТСОП (POTS): FXS порт с разъёмом RJ-11;
• Wi-Fi 802.11a, 802.11b, 802.11g, 802.11n, 802.11ac в диапазонах 2.4 и 5 ГГц;
• Wi-Fi антенны: 2 шт на 2.4 ГГц и 3 на 5 ГГц;
• порт USB 2.0 типа A;
• размеры 190 × 154 × 40 мм;
• вес 516 г.

Характеристики оптического интерфейса:

• одномодовый разъём SC/APC;
• тип SFF трансивера: GPON optical diplexer;
• ттандарт Class B+ ITU-T G.984.2;
• лазер Class 1;
• дальность до OLT (АТС): до 20 км, в зависимости от расслоения и с учётом стандартных потерь;
• тип оптического волокна: G.652;
• минимальный уровень выходного сигнала: +0,5 dBm;
• максимальный уровень выходного сигнала: +5,0 dBm;
• минимальная чувствительность приемника: –28,0 dBm;
• максимальный уровень сигнала на входе приёмника: –8,0 dBm.

Электропитание осуществляется от блока питания постоянного тока через круглый разъём 2.1 мм, длина провода 123 см.

Wi-Fi

Чтобы настроить Wi-Fi на роутере Sercomm RV6699 2,4 и 5ГГц, перейдите в раздел «Беспроводная сеть» на вкладке «Настройка». Откройте пункт «Основные параметры» в меню слева.

Для каждой частоты нужно выполнить настройки отдельно. Задайте имя (SSID) сети. Режим работы и другие параметры можно оставить без изменения. Меняйте их только в случае необходимости и когда понимаете, что делаете. Жмите кнопку «Сохранить».

Теперь перейдите в раздел «Безопасность».

Здесь нужно задать пароль в поле внизу. Аутентификацию выберите WPA2-PSK. Остальные параметры оставьте так, как на скриншоте. Сохраните изменения.

После этого нажмите «Применить» вверху страницы. Это нужно делать всегда после смены параметров, чтобы изменения вступили в силу.

Обновление прошивки

Для абонентов сети МГТС заботиться о наличии актуальной версии микропрограммы не нужно – обновление происходит в автоматическом режиме. А вот для роутеров, работающих в сети Ростелеком, ситуация несколько иная. Дело в том, что не во всех региональных филиалах компании внедрена централизованная система управления оптическими терминалами. Там, где она работает, обновление прошивки также происходит автоматически. Даже если вы самостоятельно перезальёте микропрограммный код на более раннюю версию, при следующей перезагрузке устройства текущая версия будет восстановлена.

Там, где этот вариант не работает, приводим инструкцию, как вручную прошить SERCOMM RV6699 нужной вам версией:

• входим в веб-интерфейс;
• кликаем по вкладке «Обслуживание»;
• выбираем подпункт «Обновление ПО»;
• появится кнопка «Выбрать файл». Жмём её, в окне проводника выбираем файл с актуальной прошивкой (он должен иметь расширение .img), жмём кнопку «Открыть»;
• осталось запустить процедуру перепрошивки нажатием кнопки «Выполнить обновление» и подтвердить свои намерения нажатием «ОК».

После перепрошивки роутер перезагрузится с новой версией микропрограммы, но пользовательские настройки останутся прежними.

ВАЖНО. Во время загрузки прошивки в аппарат недопустимо выключать ни роутер, ни компьютер

Иначе маршрутизатор станет «кирпичом» (будет неработоспособным, с необходимостью платного ремонта в ближайшем сервисном центре). Рекомендуется также не производить перепрошивку по воздуху, это также увеличивает вероятность сбоя с последующим выходом устройства из строя.

Обновление прошивки

Перед тем как обновить прошивку роутера Ростелеком, разберитесь с принципами выполнения работы. В распоряжении пользователей оборудования два варианта — установка нового ПО в автоматическом режиме (через меню маршрутизатора) или загрузка ПО вручную с помощью компьютера или ноутбука. Ниже рассмотрим каждый из способов подробнее.

Автоматически

Самый простой путь — автоматическая прошивка модема Ростелеком. Для решения задачи потребуется сам роутер, поддержка такой функции и наличие стабильного Интернета. Алгоритм действий такой:

Войдите в конфигуратор Ростелеком. Найдите строку Базовая версия и Обновление

Обратите внимание на список доступного ПО (если оно предусмотрено). Жмите на новую версию

Изучите информацию о ней и кликните на кнопку Обновить.

Теперь дождитесь загрузки ПО и перезапуска маршрутизатора.

Вручную

Многие спрашивают, как прошить Вай Фай роутер Ростелеком самостоятельно, если ручное обновление не сработало. В таком случае можно загрузить ПО через ПК или ноутбук. Общий алгоритм действий имеет такой вид:

• Загрузите последнюю версию ПО. Перед тем как прошить модем Ростелеком, скачайте прошивку с официального сайта разработчика. Необходимые ссылки рассмотрим ниже.
• Убедитесь в подключении маршрутизатора к бытовой сети.
• Достаньте из разъема кабель поставщика WAN.
• Откройте веб-интерфейс устройства. Данные для входа должны быть на нижней части. Чаще всего необходимо ввести 192.168.1.1 или 192.168.0.1. В качестве логина и пароля дважды используется admin.

• Войдите в системные настройки. Название раздела может отличаться в зависимости от модели.
• Найдите пункт Обновление ПО.
• Кликните на кнопку Обзор и выберите на ПК прошивку.
• Жмите на кнопку Обновить.

Теперь дождитесь завершения процесса и перезапустите маршрутизатор. После выполнения этого шага останется настроить оборудование под своего провайдера.

Шаг 4: Резервное копирование настроек роутера

Иногда обновление прошивки маршрутизатора сопровождается полным сбросом его настроек, поэтому если вы хотите их сохранить, можно воспользоваться встроенной функцией резервного копирования. Так конфигурация будет получена в виде отдельного файла, а по необходимости доступна для загрузки в том же разделе восстановления.

1. В веб-интерфейсе Sagemcom f@st перейдите в раздел «Обслуживание».

Там вас интересует категория «Сохранение/Восстановление».

Напротив пункта «Сохранить настройки в файл» нажмите «Сохранить» и поместите полученный файл в любую папку на ПК.

Остается только загрузить его через этот раздел, если вдруг потребуется вернуть настройки к тому состоянию, в котором они были до обновления прошивки.

Подробнее: Настройка роутера Ростелеком

Как узнать IP-адрес роутера

В случае, если кто-то до вас использовал устройство и поменял адрес на другой, необходимо либо провести полный сброс (простой путь), либо узнать адрес сведений о состоянии сетевой карты или адаптера (более сложный путь). Итак, IP-адрес автоматически выводится при подключении устройства к компьютеру. Поэтому нужно подключить ПК к роутеру, используя находящийся в комплекте Ethernet-кабель. Подключите кабель в LAN-порт на обратной стороне корпуса маршрутизатора.

Откройте «Подключение по локальной сети» или «Беспроводное подключение» если подключаетесь через вайфай. Далее войдите в подраздел «Пpoтокол интернeтa вeрcии 4» и расставьте галочки на пунктах автоматического получения lP и DNS.
