PPPoE для Ростелеком
РРРоЕ является самым популярным сегодня протоколом. Это связано с высокой безопасностью и надежностью такого подключения. Компания Ростелеком, как и многие другие провайдеры, отдает ему предпочтение.
Давайте разберемся, как задать конфигурацию для работы с этим протоколом:
- открываем вкладку «основные настройки». Её можно найти в левой части главного меню;
- появится список. В нем выбираем «WAN-интерфейс»;
- появится окно с различными параметрами;
- вид подключения выбираем РРРоЕ;
- пароль – нужный вам набор букв и цифр прописан в договоре;
- значение MTU выставляем 1472;
- ставим галочку напротив пункта «клонирование МАС адреса». После чего нажимаем на иконку «Узнать МАС адрес. В результате появится адрес вашего компьютера;
- в конце нажимаем на кнопку применения изменений.
L2TP для Билайн
Данный протокол использует не только этот, но и некоторые другие операторы (например, Киевстар). Давайте разберемся, как настроить конфигурацию для Билайн:
- заходим в главный интерфейс. В левой части экрана выбираем иконку «основные настройки»;
- в итоге откроется список, в котором нужно выбрать «Интерфейс WAN»;
- в поле вид подключения выбираем L2ТР;
- получение ip выставляем в динамическом режиме;
- затем достаем договор и находим адрес сервера (он зависит от места вашего проживания). Данные цифры заносим в пункт «Адрес сервера»;
- после чего вводим пользовательские данные (логин и пароль). Их также находим в вашем договоре;
теперь обращаем свое внимание на пункт «задание DNSвручную». Снимаем, стоящую напротив него галочку; значение MTU выставляем 1460; ниже можно найти семь различных пунктов с галочками и без

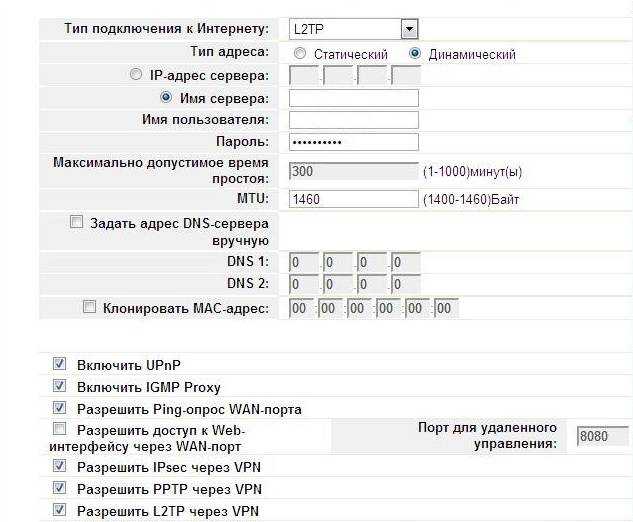

Делаем все так, как показано на картинке ниже.
На этом все. В конце останется лишь выбрать пункт сохранения настроек, чтобы они вступили в силу.
Подготовка
На задней панели корпуса маршрутизатора можно увидеть стандартный набор разъемов: один WAN и четыре LAN. В порт WAN необходимо установить кабель, протянутый провайдером в помещение, а в один из разъемов LAN – стандартный патч-корд, второй конец которого подсоединяется к сетевой карте компьютера.
Следующий шаг – проверка настроек соединения по локальной сети. В свойствах подключения нас интересует процесс получения IP-адресов и DNS-сервера – эти параметры должны назначаться автоматически. Если вы настраивали роутер asus rt n10u или любой другой маршрутизатор, то эти сведения не должны стать для вас открытием.
Подключение и подготовка к работе
До того как настроить wifi роутер Upvel ur 315bn вам понадобится произвести несколько простых процедур. Первым делом вы должны будете достать устройство из коробки.
В его функционал входит:
- поддержка Wi-Fiв стандартном диапазоне (802.11);
- возможность воспроизведения интернет-телевидения;
- 4 WANпорта с максимальной скоростью передачи до 100 Мб/сек. Справедливости ради стоит заметить, что сегодня большинство провайдеров предлагают тарифы, не превышающие этого значения. Поэтому не стоит переживать из-за данного ограничения;
- антенна 2 dBi;
- модуль беспроводной сети, который способен работать в режиме Repeater.
Одним словом весьма среднее устройство, но у него есть как минимум один плюс – низкая цена
В сравнении со своим прямым конкурентом (Dir-615) он дешевле на 350-450 рублей, что в наше время очень важно
Далее вам нужно будет сделать следующее:
- достать блок питания и всунуть его в розетку;
- штекер от БП вставляем в роутер;
- кабель от провайдера вставляем в разъем LAN. Найти его легко – он представлен в единственном экземпляре и выделяется цветом (как правило, желтым);
- далее достаем из коробки так называемый патч-корд и один его конец вставляем в разъем сетевой карты вашего ПК (либо ноутбука), а второй в любой из имеющихся WANпортов;
- через некоторое время на вашем компьютере должно появиться активное соединение.
Шнур патч-корд бывает нескольких типов и различных цветов, об этом подробнее можно узнать, перейдя по указанной ссылке.
Wi-Fi
Для перехода к настройкам Wi-Fi нужно нажать на соответствующую большую оранжевую кнопку в главной панели. В открывшемся окне представлены несколько полей, которые необходимо заполнить. Имя Сети или SSID — это то, что отображается в качестве названия при сканировании доступных подключений. Ввести можно любое. Тип шифрования лучше выбирать наиболее надёжный — WPA2. Ну и остаётся ключ сети, то есть пароль, после ввода которого будет возможно подключение.
Собственно, на этом и заканчиваются настройки роутера на раздачу Интернета по воздуху. Их набора вполне хватает, чтобы создать подключение в простой домашней Сети. Но как зайти в настройки роутера Upvel в любой момент, например, для смены пароля? Все очень просто — в браузере достаточно ввести IP адрес — 192.168.10.1. Таким образом, пользователь получит доступ к веб-интерфейсу роутера. Страница авторизации содержит два поля: логин и пароль. По умолчанию производителем установлены значения admin в обоих случаях. Рекомендуется сразу же сменить их после входа в административную панель.
Настройка IPTV через ADSL
В данном разделе мы расскажем вам о том, как настроить ваш роутер для пользования IPTV. Если вы не пользуетесь IPTV, данные настройки вводить не нужно.
Cуществует два способа настройки IPTV.
-
В первом из них выделяется один из портов LAN, который напрямую связывается с оборудованием провайдера (подключением типа «мост»). Таким образом, оборудование, подключенное к этому порту, получает IP-адреса и прочие необходимые параметры напрямую от провайдера. Такие функции роутера, как локальная сеть, DHCP, NAT и т.д. для этого порта работать не будут.
Первый способ рекомендуется для подключения IPTV-ресивера.
-
Во втором способе трансляция цифрового телевидения организуется с помощью протокола IGMP. На практике это означает, что оборудование, подключенное к любому порту либо по Wi-Fi, будет иметь доступ и к IPTV, и к Интернету.
Второй способ рекомендуется в том случае, если вы планируете просматривать цифровое ТВ с компьютеров, смартфонов и других устройств.
Ниже мы подробно продемонстрируем процесс настройки IPTV каждым из данных способов. Они не могут быть применены одновременно, так что просто выберите тот, который лучше подходит для решения ваших задач.
Настройка IPTV c выделением отдельного порта
В этом разделе мы расскажем вам, как выделить порт для подключения IPTV-ресивера (-«приставки»), настроив роутер соответствующим образом.
-
На странице «Настройки интерфейсов» — «Интернет» выберите:
- Режим передачи данных — «ATM»;
- В поле «Virtual Circuit» — «PVC 1»;
- Состояние — «Вкл»;
- В поля «VPI» и «VCI» введите цифровые значения для подключения IPTV (данные значения у разных провайдеров различны и их нужно взять из договора с провайдером либо уточнить в службе технической поддержки вашего провайдера);
- Для остальных параметров оставьте значения по умолчанию и нажмите кнопку «Сохранить» внизу страницы.
- На странице «Настройки интерфейсов» — «Локальная сеть» отключите выдачу IP-адресов для порта, который резервируется для подключения IPTV-ресивера (в нашем примере — для порта LAN4). Не забудьте сохранить изменения.
- Перейдите на страницу «Дополнительные настройки интерфейсов» — «Привязка портов». Выберите номер группы . Расставьте флажки так, как показано на изображении ниже, после чего сохраните изменения.
- Перейдите на страницу «Дополнительные настройки интерфейсов» — «Привязка портов». Выберите номер группы 1. Расставьте флажки так, как показано на изображении ниже, после чего сохраните изменения.
Для того, чтобы убедиться в правильности введённых настроек привязки портов, нажмите кнопку «Сводная информация о привязке портов» на этой же странице.
Обратите внимание на изображение ниже. «p0» и интерфейсы «e1», «e2» и «e3» находятся в одной группе, а «p1» и «e4» — в другой
Такой результат должен получиться и у вас
Такой результат должен получиться и у вас.
После этого подключите IPTV-ресивер к порту «LAN4» вашего роутера при помощи сетевого кабеля. В завершение процедуры перезагрузите ресивер, отключив питание и включив его снова.
Настройка IPTV через IGMP
В этом разделе мы расскажем, как настроить роутер на работу с IPTV без выделения отдельного порта.
- Перейдите на страницу «Настройки интерфейсов» — «Интернет». Выберите интерфейс Virtual Circuit PVC 0 (используемый для подключения к Интернету). Выключите IGMP Proxy, остальные настройки оставьте без изменений.
-
Сохранив изменения, на странице этой же странице («Настройки интерфейсов» — «Интернет») выберите Выберите интерфейс Virtual Circuit PVC 1.
- В меню «Состояние» выберите «Вкл»;
- В поля «VPI» и «VCI» введите цифровые значения для подключения IPTV (данные значения у разных провайдеров различны и их нужно взять из договора с провайдером либо уточнить в службе технической поддержки вашего провайдера);
- В меню «Инкапсуляция» выберите значение «Динамический IP-адрес»;
- В меню «Общие параметры IP» отключите опции «Интерфейс моста» и «Маршрут по умолчанию»;
- В меню «Параметры IPv4» отключите опцию «NAT»;
- Там же включите опцию «IGMP Proxy»;
- Нажмите кнопку «Сохранить».
- Перейдите в меню «Дополнительные настройки интерфейсов» — «Привязка портов». Отключите данную функцию.
После этого подключите IPTV-ресивер к роутеру при помощи сетевого кабеля либо по Wi-Fi. В завершение процедуры перезагрузите IPTV-ресивер, отключив питание и включив его снова.
Подготовка
Простая настройка модели 315 описана тут:
В комплекте поставки присутствует установочный диск, настройка роутера Upvel не занимает много времени, не требует специальных знаний или инструмента. До начала работ с роутером нужно выполнить подготовку, которая позволит затем перейти к настройке, предварительно изучив инструкцию.
Установка и подключение
Перед настройкой любых маршрутизаторов, в том числе и роутеров Upvel, нужно выбрать место. Учитывайте, что:
зона покрытия Wi-Fi образует окружность с роутером в центре, что важно при большой площади расположения девайсов;
интернет на маршрутизатор подается витой парой, которую не всегда удобно протаскивать через все помещение;
если используется устройство с сетевой картой, они соединяются с роутером сетевым кабелем;
промежуточные перегородки ослабляют сигнал;
роутер может лежать на ровной поверхности или висеть на стене при условии вертикального расположения антенн.
Как подключить роутер Upvel? Найдя компромиссное решение и определив место, вставить кабель провайдера в гнездо «WAN», патч-корд от компьютера в любой порт «LAN1-4». Если есть приставка IPTV, соединить ее с «LAN4». Затем подать питание 220 В.
До начала работ проверить настройку сетевой карты компьютера, протокол которой обеспечивает автоматическое получение адреса IP и DNS-сервера. Выполнив корректировку настроек, рестартовать ПК после включения роутера.
Настройка интернета на роутере UPVEL UR-315BN
После входа в систему настроек роутера вы попадаете на главную страницу, где отображается сводная информация о текущем состоянии роутера. В разделе Состояние WAN отображается тип установленного соединения и полученные или настроенные IP-адреса. На приведенном примере отображается состояние роутера в сети Ивстар, где задан тип подключения DHCP (получать адреса автоматически). В разделе Состояние WLAN отображается название вашей беспроводной сети (SSID), наличие пароля к ней (Шифрование). Кроме всего, здесь отображается версия программного обеспечения (прошивки) роутера UPVEL UR-315BN и продолжительность работы роутера с момента последнего включения в розетку. На главной странице вы всегда сможете проконтролировать верно ли настроен ваш роутер. В меню Состояние — Состояние LAN и Состояние WAN можно более подробно увидеть текущие настройки локальной сети и подключения к интернету.
В меню Состояние — Состояние WAN отображается тип подключения к интернету и настроенные IP-адреса, а также MAC-адрес роутера. На изображении представлен тип подключения DHCP который используется в сети Ивстар. По сути это заводская изначальная настройка роутера. MAC-адрес иногда требуется знать, чтобы провайдер мог инициировать ваше оборудование для работы в его сети. В сети Ивстар знание MAC-адреса может потребоваться (да и то иногда) только тем, кто подключен к интернет через кабельный тв-модем.
В разделе Состояние — Состояние WLAN отображаются параметры вашей беспроводной сети:
- Частотный канал — номер канала, на котором вещает роутер (от 1 до 13).
- пропускная способность — максимальная скорость соединения между вашим роутером и ноутбуком, планшетом, телефоном. Не путайте ту скорость со скоростью интернета!
- SSID — название вашей беспроводной сети.
- Шифрование — наличие установленного пароля на беспроводную сеть. Если вы решили поделиться бесплатно своим интернетом с соседями, здесь отображается фраза Незащищенная сеть (без паролей).
- Список клиентов — перечень устройств, подключенных в текущий момент к вашей беспроводной сети. Основным индентификатором здесь является MAC-адрес беспроводного устройства, которое подключено к роутеру.
Если данный роутер еще никто никогда не настраивал и он был вынут из коробки, тогда абоненты сети Ивстар могут сразу пролистать инструкцию по настройке роутера UPVEL UR-315BN к настройке беспроводного соединения. В сети Ивстар на роутерах нужно настраивать только беспроводную сеть (по большому счету пароль и название сети), все остальное подходит под нашу сеть автоматически.
Переходим в левом столбце меню в раздел Основные настройки — Настройка интерфейса WAN. именно в этом разделе происходят настройки соединения роутера UPVEL UR-315BN с интернетом. Пользователи сети Ивстар здесь ничего менять не должны: тип подключения к интернету должен быть таким как то выставлено производителем, т.е DHCP. Если вы выходите в интернет через телевизионный кабельный модем и роутер приобрели позже чем вас подключили к интернету, вам может понадобиться настройка MAC-адреса в этом окне ниже. Поставьте галочку рядом с опцией Клонировать MAC-адрес и нажмите кнопку Узнать MAC-адрес чтобы скопировать его с сетевой карты вашего компьютера или ноутбука который подключался изначально при установке интернета в квартире. Рекомендуем отметить галочками опции Разрешить ping-опрос WAN-порта и Разрешить PPTP через VPN. Первая опция позволит вашему провайдеру проверять доступность вашего роутера с его серверов, а вторая позволит устанавливать VPN подключения по логину и паролю.
Если в сети вашего провайдера получается так, что сетевая карта должна получать адрес вида 192.168.10.*, тогда вам необходимо в настройке интерфейса LAN поменять внутренний IP-адрес на другой, к примеру на 15.15.15.1, иначе будут проблемы с выходом в интернет. Если же интернет работает и без изменения этих настроек, то тут трогать без необходимости ничего не надо.
Абоненты Ивстар выбирают соединение с интернетом только Динамический IP, DHCP или Dinamic IP!
Если в вашей сети используется VPN или PPPoE-соединение с интернетом, требующее ввода как минимум логина и пароля, вам необходимо настроить это соединение. В роутере UR-315BN делается это в разделе Основные настройки — Интерфейс WAN.
Так, к примеру, при использовании VPN-подключения необходимо выбрать Тип подключения PPTP, выбрать Тип адреса Динамический,указать в качестве Имени сервера адрес сервера авторизации (в сети Ивстар это nas.ivstar.net), указать имя пользователя (логин) и пароль от доступа к интернету. Ниже на этой же странице обязательно поставить галочку напротив опции Разрешить PPTP через VPN.
Параметры и настройки Upvel UR 825AC для Ростелекома
Уже визуально устройство дает понять, что оно не является бюджетным вариантом. Роутер имеет привлекательный дизайн корпуса, окрашенный в матовый черный цвет. На фронтальной стороне Upvel UR 825AC располагается глянцевая панель индикаторов, которая облегчит последующую настройку устройства для различных услуг от Ростелекома. Благодаря ярким оранжевым светодиодам можно легко различить активные опции даже в условиях высокой освещенности.
Модель обладает поддержкой 3G и LTE модемов, подключаемых при помощи USB порта. Две антенны, закрепленные на тыльной стенке, обеспечивают скорость передачи данных беспроводным путем до 1200 Мбит/с. При желании владельца их можно легко демонтировать, открутив держатели при основании.
Роутер от Upvel включает в свое программное обеспечение множество опций, среди которых присутствуют и настройки для цифрового телевидения, а также IP телефонии от Ростелекома. Активация всех функций производится при помощи веб-интерфейса оборудования.
Как начать работу с Upvel UR 825AC
Для того чтобы начать работу с роутером нужно установить его в подходящем месте и выполнить подключение всех кабелей. В коробке с Upvel UR 825AC должны находиться следующие комплектующие:
- преобразователь 220В – 12В (блок питания);
- кабель Ethernet;
- две антенны;
- 3-х летняя гарантия от производителя;
- инструкция по эксплуатации;
- диск для быстрой настройки.
Если все комплектующие на месте, то можно приступать к установке и подключению оборудования. Выбирая место для роутера, нужно учитывать, что устройство не должно находиться:
- на другом оборудовании, выделяющем тепло при работе;
- под прямыми солнечными лучами;
- в закрытых шкафах, где отсутствует непосредственный приток воздуха;
- в близости от источников огня, например, камина.
Придерживаясь этих правил, роутер обеспечит стабильную работу сети. Маршрутизатор устанавливаться в двух положения:
- горизонтальном – на поверхности, например, столе или телевизионной полке;
- вертикальном – на стене.
При выполнении настенного крепления модем фиксируется на двух шурупах.
После выбора места и установки роутера, приступаем к подключению кабелей. Вставляет Ethernet шнур, подведенный провайдером напрямую или при помощи модема.
Теперь мы включаем блок питания в розетку переменного тока, а далее подсоединяем его в разъем на маршрутизаторе. Вставляем Ethernet кабель в любой из LAN портов роутера и сетевую карту компьютера.
Включив Upvel UR 825AC при помощи клавиши на тыльной стороне, роутер будет готов к программной настройке.
Настройка интернета от Ростелекома на Upvel UR 825AC
Так как Upvel поддерживает специальное программное обеспечение, поставляемое в комплекте на диске, настроить раздачу интернета от Ростелекома будет несложно. Запустив приложение, в полуавтоматическом режиме будут внесены параметры интернета и Wi-Fi адаптера.

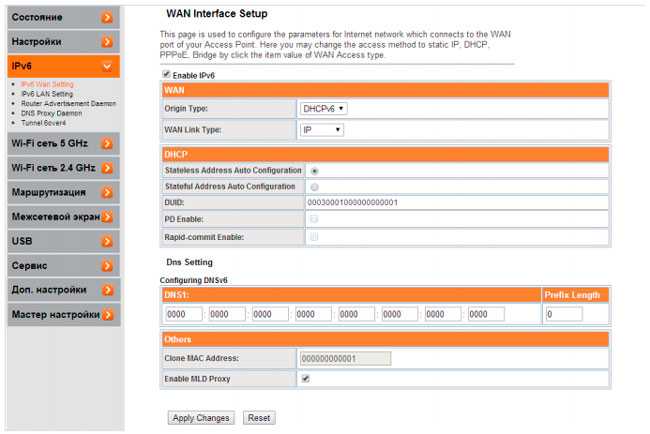

Если же появится желание настроить дополнительные опции оборудования, то на предварительно подключенном Ethernet кабелем компьютере нам понадобится открыть браузер и ввести сетевой путь к устройству. На роутерах Upvel он имеет значение 192.168.10.1. После этого программное обеспечение в целях защиты системы от постороннего доступа запросит логин и пароль пользователя (admin/admin). Когда данные будут подтверждены, в браузере отроется окно с расширенными настройками оборудования. Здесь изменяются опции сетевой адресации, частоты работы Wi-Fi, перенаправление портов, а также множество других параметров.
Высокая производительность роутера Upvel позволит настроить домашнюю сеть для работы с оптоволоконным интернетом от Ростелекома. Такое устройство сможет обеспечить широкополосным подключением даже небольшое интернет кафе или фирму. Тем не менее, для маршрутизации крупных компаний роутер не предназначен.
