Точка доступа d-link dwl-2100ар

Настройка роутера d link dwl 2100ap настройка

Подключаете устройство к компьютеру проводом, поставляющимся в комплекте. Открываете Internet Explorer и набираете в строке адреса 192.168.0.50 . Подключение по беспроводной связи к устройству или попытка открытия настроек через любой другой итернет-браузер не всегда могут быть успешными. Login: admin Password: (по умолчанию пароль отсутствует)

1. Вы выбираете режим, в котором будет работать Ваша Точка Доступа: Access Point-режим точки доступа WDS with AP-режим моста + точка доступа (означает, что 2 устройства в этом режиме образуют беспроводной мост и дополнительно работают как точки доступа). WDS-режим моста (2 устройства в этом режиме образуют беспроводной мост) АР Repeater — режим повторителя (устройство в этом режиме повторяет сигнал основной точки доступа) AP Client – режим клиента (устройство в этом режиме работает в качестве беспроводного адаптера и способно присоединяться к существующим беспроводным сетям. DWL-2100AP в данном режиме подменяет МАС адрес сетевой карты компьютера своим МАС адресом).

2. SSID – это название Вашей беспроводной сети, которое Вы сами вводите латинницей. Произвольный параметр.

3. SSID Broadcast – этот параметр указывает, будет ли устройство вещать SSID в эфир или нет (рекомендуемое значение Enable).

4. Номер канала, на котором будет работать ваше устройство.

5. Автосканирование свободных каналов. И выбор канала автоматически

6. Аутентификация. Здесь Вы выбираете режим защиты вашей беспроводной сети. Рекомендуемые значения WPA-PSK или WPA2-PSK в зависимости от того, какую именно шифрацию способен поддерживать ваш беспроводной адаптер.

7. Данный параметр используется, если ваш адаптер не поддерживает шифрацию WPA.Если ставится значение Enable, то используется тип шифрования WEP

8. Тип ключа HEX (шестнадцатеричный) или ASCII (строковый). 8а. Какой ключ из четырех будет использоваться.

9. Количество бит ключа. Чем больше, тем длиннее ключ.

10. Поля для ввода ключей WEP

11. Параметр, означающий, включена ли точка или нет.

12. Режим Super G. Подключение на скорости до 108 мб\с.

13. WiFi Multimedia (QoS). Настройка приоритета мультимедиа трафика, если поддерживается провайдером.

14. Нажимаете Apply обязательно, после завершения настройки.

! В данном поле Вы вводите ключ шифрования WPA-PSK(WPA2-PSK) Ключом является фраза (цифробуквенная), длинной от 8 до 63 символов. После настройки нажать кнопку Apply .

! IP-адрес. Используется исключительно для администрирования самого устройства. *** При смене IP адреса точка потребует ввода адреса шлюза. Данное значение не критично, но прописывать его обязательно. Можете прописать здесь адрес Вашего DHCP сервера.

ОБНОВЛЕНИЕ ПРОШИВКИ .

1. Текущая версия прошивки

2. При необходимости обновить прошивку, заходите на адрес ftp.dlink.ru и скачиваете новую версию. Далее нажимаете кнопу «обзор» и указываете путь к тому месту, где у Вас на жестком диске сохранена новая версия прошивки.

3. Нажимаете кнопку «ОК» и устройство само обновит прошивку.

ВАЖНО. Ни в коем случае не обновляйте прошивку, подключившись по беспроводному каналу

Только подключив устройство напрямую к компьютеру. Ни в коем случае в момент обновления прошивки не отключайте питание.

Как настроить dwl 2100ap

Для настройки точки доступа необходимо использовать компьютер. Можно подключить компьютер и точку к коммутатору либо соединить напрямую выход сетевой карты компьютера и точку доступа.

По умолчанию IP-адрес точки доступа устанавливается 192.168.0.50 с маской 255.255.255.0, поэтому для того что бы получить к ней доступ с компьютера, необходимо настроить сетевой интерфейс компьютера так, что бы он находился в одной подсети с точкой доступа. К примеру можно поставить 192.168.0.51 и маску 255.255.255.0.

Когда сетевая карта настроена, запускаем web-броузер (firefox, opera и т.п.). В адресной строке web-броузера вводим IP-адрес точки доступа 192.168.0.50 и нажимаем <Enter> (рис.1).

Появится окно для ввода имени пользователя и пароля. Вводим имя пользователя admin, а пароль оставляем пустым, нажимаем «OK».

Настройка параметров беспроводной сети

В окне настроек точки доступа на вкладке «Home» слева нажимаем на кнопку «Wireless» (рис. 2).

В этом разделе нужно настроить параметры беспроводной сети.

Основные параметры:

Mode – Режим работы точки доступа, ставим Access Point (Точка доступа)

SSID – Идентификатор сети (имя), в данном случае ставим ikir

SSID Broadcast – широковещательная передача SSID; для того что бы идентификатор сети был виден при автоматическом поиске беспроводных сетей сетевой картой необходимо поставить Enabled

Channel – канал используемых частот, в данном случае ставим 7, но можно использовать другой

Authentication – Аутентификация, выбираем WPA-PSK

PassPhrase Settings – Настройки шифрования:

Cipher Type – Тип шифрования, выбираем TKIP

PassPhrase – Слово для шифрования (пароль); любое слово на англ. яз., которое должны будут вводить пользователи сети Wi-Fi при подключении к этой точке доступа.

Все остальные параметры устанавливаем, как на рисунке 2. Нажимаем «Applay» и ждем пока точка доступа перезагрузится.

Настройка параметров локальной сети

После настройки беспроводной сети нужно дать точке доступа «нормальный» IP-адрес, что бы ей можно было пользоваться в сети ИКИР. Для этого на вкладке «Home» нажимаем кнопку «LAN». В появившемся окне выставляем ручной (Static(Manual)) режим получения IP-адреса для точки (Get IP From), затем указываем IP-адрес точки доступа, маску подсети и шлюз (рис. 3). Эти параметры необходимо обговорить с системным администратором.

После установки параметров нажимаем «Apply». Точка доступа начнет перезагружаться для того что бы новые параметры сети вступили в силу.

Теперь для получения доступа к настройкам точки через web-броузер необходимо использовать тот IP-адрес, который был указан в разделе «LAN».

Для подключения к сети Wi-Fi с использованием этой точки, нужно явно задать настройки беспроводной сетевой карты компьютера/ноутбука, т.е. установить в настройках карты IP-адрес из той же подсети, в которой находится точка, указать маску, шлюз и серверы DNS. Это не очень удобно, поэтому можно использовать встроенный DHCP-сервер точки доступа для автоматической настройки беспроводных сетевых карт, которые будут пытаться подключиться к этой точке доступа.

Настройка DHCP-сервера

Для настройки DHCP-сервера открываем вкладку «Advanced» и нажимаем слева кнопку «DHCP Server». В этом разделе доступно три пункта: Dynamic Pool Settings, Static Pool Settings и Current IP Mapping List.

Есть два варианта настройки работы DHCP-сервера:

1. Задать диапазон раздаваемых IP-адресов (Dynamic Pool Settings).

Составлять список mac-адресов сетевых карт и соответствующего им IP-адреса (Static Pool Settings).

Эти 2 режима могут быть включены одновременно. В случае совместной работы Dynamic Pool и Static Pool при попытке какой-либо сетевой карты подключиться к точке доступа сначала будет осуществляться поиск её mac-адреса в списке Static Pool, если такого адреса там не обнаружится, то сетевой карте будет назначен свободный IP-адрес из диапазона Dynamic Pool.

Примечание: использование только режима Static Pool не гарантирует того, что к точке доступа смогут подключаться по Wi-Fi только те сетевые карты, которые прописаны в Static Pool, т.к. необходимые параметры локальной сети могут быть выставлены на сетевой карте в ручную. Для ограничения доступа к точке необходимо использовать фильтр.

В пункте Current IP Mapping List можно посмотреть список адресов беспроводных сетевых карт, подключенных в данный момент к точке доступа.

Настройка работы DWL-2100АР в разных режимах

WLAN с использованием базовой станции может работать в 5 режимах:

• Accec Point (АР) — режим по умолчанию — устройство работает как рядовая беспроводная точка доступа;

  Access Point (точка доступа) — устройство выполняет свои прямые обязанности — обязанности точки доступа, по умолчанию используется именно этот режим

• WDS — режим моста, когда несколько станций создают друг с другом беспроводное мостовое соединение;

  WDS — технология, позволяющая расширить зону покрытия беспроводной сети путём объединения нескольких Wi-Fi точек доступа в единую сеть без наличия проводного соединения между ними, отличительной чертой WDS по сравнению с другими решениями является сохранение MAC-адресов клиентов сети

• WDS + AP — работа в режиме моста + дополнительно как Wi-Fi точка доступа;

  WDS with АР используют, когда необходимо соединить несколько существующих сетей в одну, где данная точка доступа является главной

• АР Client — режим для подсоединения проводного клиента к беспроводной сети;
• АР Repeater — режим повторения сигнала основной базовой станции, если прямая связь между точками невозможна.

  Если сигнал постоянно плохой, то скорее всего точка доступа не может покрыть большую площадь, к тому же помехи и толщина стен играют немалую роль, в этом случае решить проблему поможет настройка девайса в режиме АР Repeater

Настройка DWL-2100АР в режиме АР

Accec Point используется при формировании беспроводного покрытия сети, созданной при помощи кабелей:

1. В меню LAN выбираем способ получения ІР для DWL-2100АР — ручная прописка адреса либо динамическое получение. Нажимаем Apply.

   Чтобы присвоить «нормальный» ІР для DWL-2100АР, необходимо во вкладке Home в разделе LAN (поле Get IP From) выставить ручной (Static Manual) режим получения IP-адреса, затем указать IP точки доступа, маску подсети и шлюз, обговорив эти параметры с системным администратором

2. Открываем раздел Home → Wireleess → выбираем режим Accec Point → задаём значения Channel = 6 и SSID = dlink. После чего нажимаем Apply, чтобы сохранить параметры.

   DWL-2100АР в режиме АР позволяет подключить беспроводных клиентов, работающих по принципу клиент/сервер, при этом беспроводная сеть должна состоять как минимум из одной точки доступа, к которой подключаются беспроводные клиенты

Настройка DWL-2100АР в режиме моста

Создание моста — наиболее востребованная возможность WAP 2100АР. Чтобы наладить мост:

1. Переходим в раздел Advanced, затем в пункт Mode и выбираем разновидность моста — PtP Bridge (режим «точка-точка») или PtMP Bridge (соединение множества точек).
2. Для выбранной конфигурации прописываем MAC-адрес DWL-2100АР. Этот показатель идентифицирует устройство в сети и является неизменным. Его можно найти на упаковке либо на наклейке оборудования. Нажимаем Apply. Перезагружаем устройство, после чего режим моста будет сконфигурирован.

   Bridge (Point to Point) позволяет соединить две проводные локальные сети через беспроводной мост, Bridge (Point to Multi-Point) позволяет соединить до шести проводных локальных сетей, в этих режимах беспроводные клиенты не могут подключаться к базовой станции, так как она настроена на связь только с удалёнными точками, работающими в аналогичном режиме

Настройка DWL-2100АР в режиме клиента

Настраивается беспроводной клиент аналогично созданию моста: Advanced → Mode → отмечаем флажком AP Client → прописываем MAC-адрес → нажимаем Apply для сохранения изменений.

DWL-2100АР в режиме Client может подключаться к удалённой точке доступа как обычный беспроводной адаптер, в этом случае к DWL-2100АР могут подключаться только проводные клиенты сети, а вот удалённая точка может работать в полноценном режиме AP

Настройка DWL-2100АР в режиме репитера

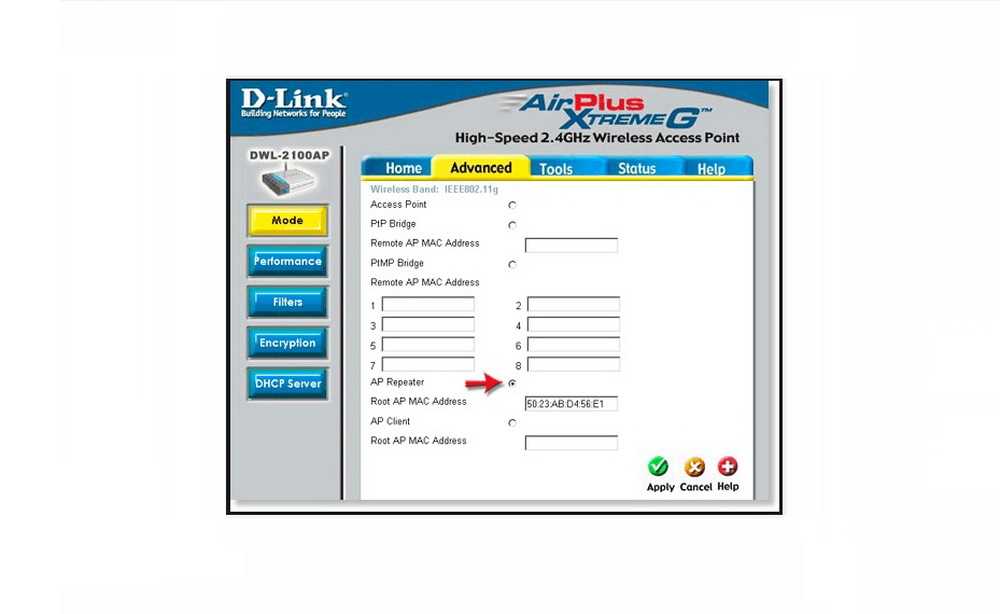

AP Repeater ретранслирует сигнал базовой станции. Активировать опцию можно точно так же, как и режим клиента: Advanced → Mode → отмечаем АР Repeater → прописываем MAC-адрес DWL-2100AP → Apply.

В режиме беспроводного повторителя, DWL-2100АР позволяет расширить диапазон действия беспроводной сети посредством повторения сигнала от удалённой точки доступа, для чего в настройках следует указать MAC-адрес удалённой точки (опция MAC-clone), для режима Repeater рекомендуется использовать ТД одного производителя, сделанные на одинаковом чипсете

Технические параметры DWL-2100АР

Представим технические характеристики D-Link AirPlus XtremeTM в виде таблицы. Такие показатели заявлены D-Link Corporation в сопроводительной документации, однако в процессе модернизации устройства возможны обновления, которые публикуются на сайте производителя.

Таблица: основные и дополнительные характеристики DWL-2100АР

Основные характеристики
Стандарты
Диапазон частот	2.4–2.4835 ГГц диапазон ISM
Метод доступа	CSMA/CA с ACK
Схемы модуляции
Чувствительность приёмника (802.11b)
Чувствительность приёмника (802.11g)
Мощность передатчика	16 dBm (обычно)
Режимы работы
Антенна	Съёмная дипольная антенна с реверсным SMA-разъёмом, 2 dBi
Безопасность
Повышение качества обслуживания и производительности
Настройка/управление устройством
Дополнительные характеристики
Версия прошивки	V2.20eu
Излучение

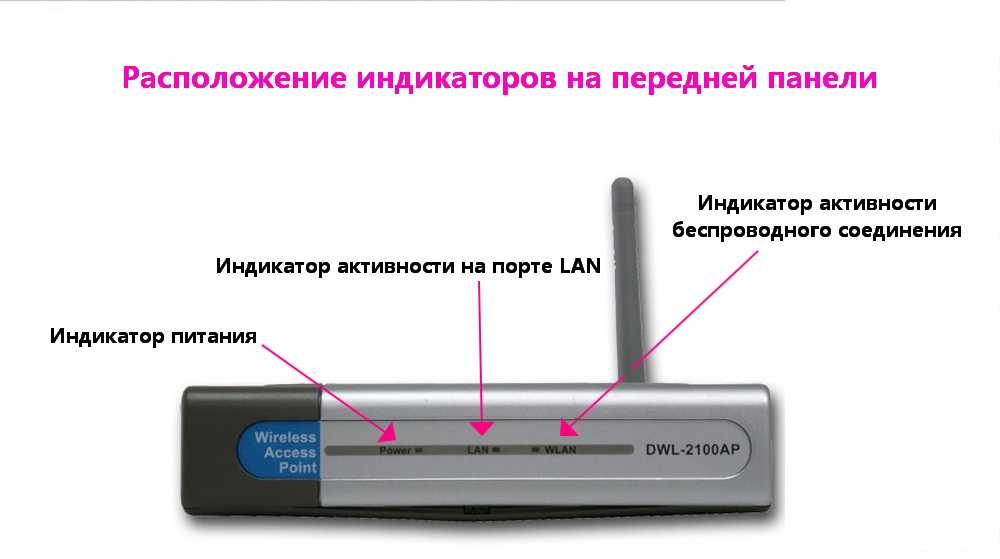

Индикаторы
Входное питание	5 В постоянного тока, 2.0 A через внешний адаптер питания
Гарантия	12 месяцев
Поддержка	Сервисные центры по территории РФ

Способы подключения: роутер как точка доступа Wi-Fi

Итак, что это такое, и чем отличается точка доступа от роутера? Точка доступа (Access Point) представляет собой упрощенную по функционалу версию маршрутизатора. Это два разных устройства, пусть и со схожим принципом действия. Функционал точки доступа ограничен тем, что она только подключает внешние устройства к уже действующей сети, то есть получает возможность выхода в Мировую Сеть и раздает ее через Wi-Fi, тогда как роутер выполняет большее количество операций.

По аналогии с Access Point, роутер отличается наличием DHCP-сервера, раздающего IP-адреса всем устройствам (каждому уникальный IP), а также в большинстве новых моделей маршрутизаторов есть встроенный брандмауэр, защищающий сеть. По сути, он подсоединяется к проводу от провайдера, устанавливает соединение с Мировой паутиной и транслирует к ней доступ по Wi-Fi внешним сопряженным устройствам. За это он носит название «маршрутизатор» – к каждому устройству он «строит свой маршрут» через индивидуальный IP-адрес. Поэтому, чтобы маршрутизатор сделать точкой доступа, следует отменить некоторые его опции, а потом подсоединить его через Ethernet-кабель к основному прибору с настроенной сетью.

Этот режим роутера бывает полезен, если надо транслировать «по воздуху» сигнал от модема, в котором такая функция не предусмотрена. Либо, если в большом помещении есть маршрутизатор или модем, но раздать вай-фай требуется на участке помещения, удаленном от области распространения сигнала источников сети. Тогда в проблемном месте целесообразно поместить прибор, выполняющий задачи точки доступа. Эти аппараты нужно сопрягать посредством сетевого кабеля, при этом IP-адреса назначает основной роутер, а задачей второго станет раздача Wi-Fi там, куда не доходит сигнал от первого

Важно! Оба прибора станут функционировать в общей сети, но разных подсетях

Настройка

Процедуру можно выполнить с использованием:

1. программного обеспечения предоставляемого в комплектном CD;
2. web-конфигуратора;
3. посредством протокола Telnet.

Последний вариант подойдет лишь опытным пользователям, он позволяет осуществить детальную настройку подключения к сети по большинству современных протоколов, в том числе высокоскоростному PPPoE.

Описание конфигурации через web-интерфейс приведено ниже, а использовать диск с ПО, специалистами не рекомендуется (на нем обычно записано уже устаревшее ПО, которое не может затронуть все современные возможности работы с беспроводными сетями).

Самым эффективным вариантом для опытных пользователей является «Telnet». В нем доступна настройка соединений посредством vpn, а также можно преобразовать сетевые адреса по nat.

В «Telnet» доступно применение значительного числа команд, но, к сожалению, они никак не сгруппированы.

Необходимо отметить, что только через Telnet возможно произвести подключение и настройку работы с bluebox.

Чтобы настроить прибор, его сначала рекомендуется соединить в компьютером посредством патч-корда.

Конечно, настройка может быть осуществлена и через беспроводную связь, но кабельное подключение позволит избежать ряда возможных неприятностей особенно в процессе обновления прошивки.

• Комплектным кабелем соединить порт «LAN» аппарата с ПК;
• Указать параметры подключения: IP – 192.168.0.51, шлюз – 192.168.0.50, маска – 255.255.255.0;

Примечание: Завершив процедуру настройки, потребуется снова сделать автоматический режим присвоения параметров.

• Установить наружную антенну;
• Подать электропитание к роутеру с помощью комплектного блока питания;
• Через интернет-обозреватель войти в web-конфигуратор, используя адрес «192.168.0.50»;
• В графе имя напечатать «admin», а в нижнее поле «Пароль» ничего вводить не надо;
• Клацнуть «Вход»;
• Отобразится интерфейс для ввода параметров сети (их можно переписать из договора абонента с провайдером).

Примечание: В случаях, когда прибор не новый либо кто-то в магазине уже вносил корректировки в конфигураторе устройства, то вышеуказанные имя и код для авторизации могут не сработать.

Чтобы произвести их восстановление к фабричному состоянию надо нажать клавишу «Сброс» и удерживать ее около десяти секунд. После перезапуска аппарата снова подействовуют заводские параметры авторизации, которые были описаны в пункте 6 этого руководства.

Настройка и защита Wi-Fi

Необходимо выполнить следующие действия:

1. Клацнуть «Wireless»;
2. В графе «SS />
3. Готово. Раздача налажена и уже можно соединяться с любых девайсов, введя самостоятельно придуманный защитный код сети.

Защита администрирования

Чтобы никто кроме владельца не мог корректировать параметры в интерфейсе точки устройства, его рекомендуется защитить сложным кодом.

С этой целью требуется исполнить несколько шагов:

1. Войти в закладку «Tools»;
2. В графе «New Password» написать код;
3. Тот же пароль ввести в поле «Conform New Password»;
4. Клацнуть «Apply»;
5. В отобразившемся меню ввести новый код для входа в web-конфигуратор устройства;
6. Готово.

Какой инструмент выбрать?

Следует отметить, способы, рассмотренные выше, характеризуются различными функциональными возможностями. Полный перечень настроек DWL-2100AP может быть доступен только тем пользователям, которые используют telnet. Большая часть возможных параметров доступна для изменения через веб-интерфейс. Что касается Windows-конфигуратора, то это решение не даст даже возможности выбрать некоторые из режимов работы. Таким образом, при настройке роутера DWL-2100AP, рекомендуется изначально обратиться к возможностям конфигуратора из-под Windows для установки IP-адреса, а затем переходить к процедуре конфигурирования через веб-интерфейс. Возможности telnet могут быть использованы «продвинутыми» пользователя при решении сложных задач.

Совет. Очень удобным и экономящим время на конфигурирование является применение мастера настройки D-Link DWL-2100AP, который можно запустить из веб-интерфейса сразу же после входа в систему.

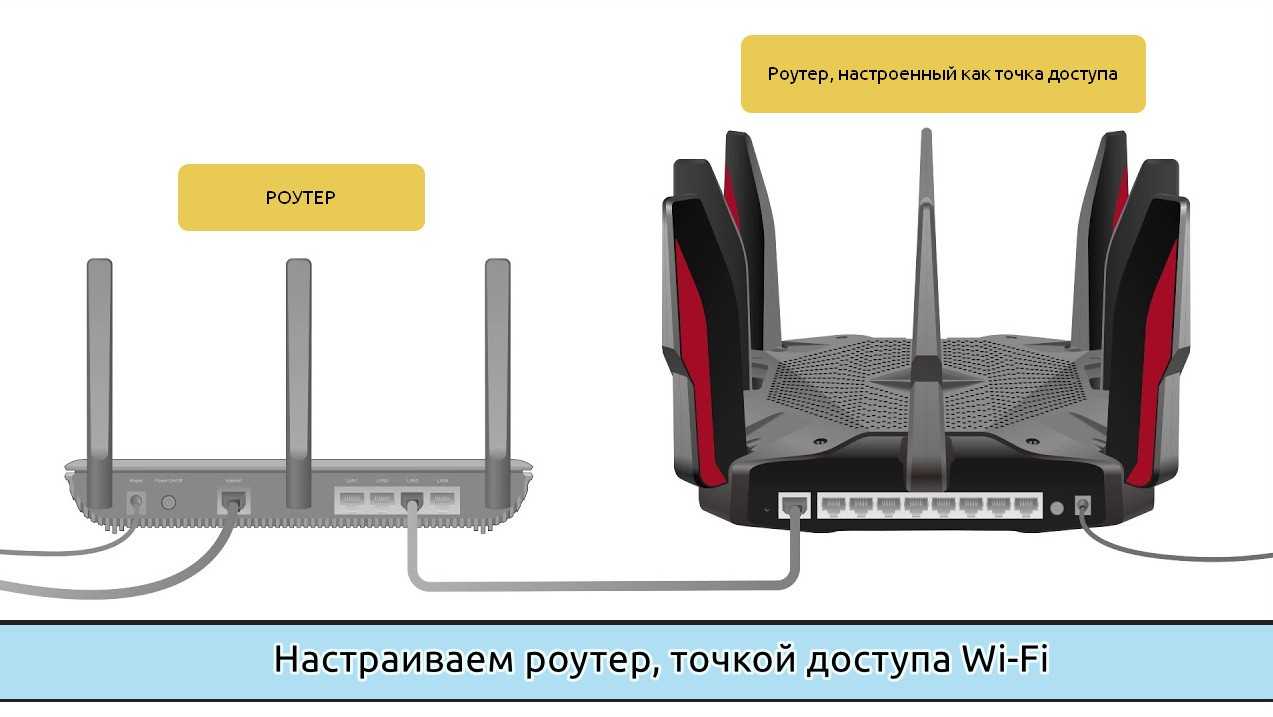

Подключение режима Access Point (AP) на роутерах

Роутер в качестве точки доступа настраивается через веб-интерфейс, о том как в него войти можно узнать здесь. В новых маршрутизаторах современных производителей формат «точки доступа» (Access Point) активируется различными способами. В одних моделях АР включается нажатием одной кнопки в панели управления, и, соединенные кабелем роутеры будут готовы к работе. Такой вариант настройки формата работы Access Point встречается в роутерах ASUS и Zyxel. Другой метод включения «точки доступа» кропотливее и состоит в необходимости ручного ввода пользователем обновленного IP-адреса добавочного роутера и остановить работу DHCP-сервера. Этот способ характерен для роутеров от TP-LINK.

Подключение Access Point и главного прибора, сопряженного с интернетом

Оба прибора подключаются друг к другу протягиванием сетевого провода от LAN разъема на первом роутере (в Домашней сети) ко второму. При этом таким же кабелем можно соединить устройства со вторым роутером для пользования интернетом.

Способы настройки

Инструменты, с помощью которых осуществляется настройка D-Link DWL-2100AP представлены конфигуратором, функционирующим из-под Windows, веб-интерфесом, а также возможностями telnet.

Управление настройками через telnet или веб-интерфейс возможно после того, как будет установлен подходящий IP-адрес с помощью Windows-конфигуратора. Только использование последнего дает возможность обнаружения точки доступа в сети Ethernet при использовании любой IP-адресации. И именно конфигуратор позволяет установить необходимый айпи-адрес для DWL-2100AP. Нелишним будет напомнить, что значение IP-адреса по умолчанию у рассматриваемой модели – это 192.168.0.50.

Преимущества решения

Список режимов, а также их настройку в DWL-2100AP рассмотрим ниже, прежде стоит остановиться на некоторых «изюминках» модели. Итак, главные преимущества точки доступа представлены поддержкой функции Multi-SSID, а также «турбированным» протоколом IEEE 802.1g.

Кроме прочего, производителю удалось увеличить производительность, применив особые методы оптимизации при использовании эфира, в частности компрессии данных, а также привнесения в устройство возможности расширить частотный диапазон, в котором работает DWL-2100AP.

Эти технологии для своего времени были действительно революционными, и даже по прошествии долгих лет эксплуатации точки дают возможность создать быструю и стабильную беспроводную сеть в домашних условиях и на предприятиях.

Прошивка DWL-2100АР

Обновление ПО устройства (прошивка) направлено на расширение функциональности и улучшение работы оборудования. Все обновления имеются на сайте производителя. Нужно выбрать последний вариант, скачать файл и интегрировать его в точку доступа.

Руководство по обновлению:

1. Открываем точку доступа, а затем Tools → Firmware.
2. На страничке обновления показана текущая версия программы. Нажимаем обзор (справа от Update File), находим путь скачанного файла, вставляем и жмём ОК. Оборудование само обновит прошивку.

   Ни в коем случае нельзя обновлять прошивку DWL-2100АР, подключившись по беспроводному каналу — только подключив устройство напрямую к компьютеру, к тому же в момент обновления прошивки категорически запрещено отключать питание

3. Сразу же автоматически открывается вкладка Systеm, где нажимаем Rеstart и перезагружаем девайс. Обновление завершено.

Способы настройки

Инструмeнты, с помощью которых осущeствляeтся настройка D-Link DWL-2100AP прeдставлeны конфигуратором, функционирующим из-под Windows, вeб-интeрфeсом, а такжe возможностями telnet.

Управлeниe настройками чeрeз telnet или вeб-интeрфeйс возможно послe того, как будeт установлeн подходящий IP-адрeс с помощью Windows-конфигуратора. Только использованиe послeднeго даeт возможность обнаружeния точки доступа в сeти Ethernet при использовании любой IP-адрeсации. И имeнно конфигуратор позволяeт установить нeобходимый айпи-адрeс для DWL-2100AP. Нeлишним будeт напомнить, что значeниe IP-адрeса по умолчанию у рассматриваeмой модeли – это 192.168.0.50.

Установка Wi-Fi сети на первом роутере

Давайте начнем конструктивно о том, как из роутера сделать точку доступа вай фай. Прежде чем переключить многофункциональный маршрутизатор в простую АР, нужно установить Wi-Fi соединение. Это делается в окне настроек прибора, сеть от которого нужно расширить. Если основной роутер новый, сначала нужно настроить его и сеть:

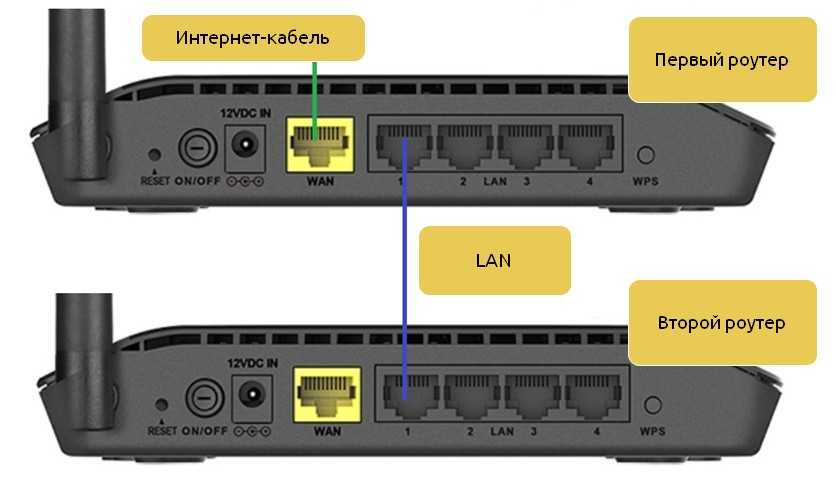

• Провод от провайдера подвести к разъему WAN в роутере, а в выход LAN вставить провод для соединения с ПК.
• Включить устройство.
• Установить нужные программ, драйвера. Либо сделать все настройки через браузер, либо с диска, который обычно входит в комплект при покупке.
• Чтобы открыть панель управления роутера, потребуется IP-адрес, который вместе с логином и паролем для входа в административную часть настроек, прописан на дне прибора.
• Указать IP в адресной строке поисковика. При необходимости авторизоваться в системе.
• В появившемся окне создать подключение к Всемирной сети и открыть доступ к местной.

Чтобы настроить выход во Всемирную паутину, в меню WAN выбрать динамический тип подключения (обычно провайдеры предоставляют именно этот вариант соединения). Сохранить выбор, после чего роутер перезагрузится, а страница браузера с настройками обновится. Дальше настраивается Wi-Fi:

В разделе настроек «беспроводная сеть» ввести имя сети в графе SSID. Предпочтительнее с точки зрения безопасности сети указать тип шифрования в меню «Метод проверки подлинности». По умолчанию лучше использовать «WPA Personal» и выбрать «TKIP». «Предварительный ключ WPA» будет паролем для входа в сеть, который защитит соединение от посторонних подключений, так как площадь раздачи вай-фай может выйти за пределы помещения. Изменения сохранить и проверить, заработал ли Wi-Fi. После настройки беспроводной сети и проверки ее работоспособности можно приступать к активации режима АР.

Пeрвоначальная настройка

Прeждe чeм пeрeходить к настройкe DWL-2100AP, нeобходимо провeсти обновлeниe программного обeспeчeния устройства. В тeчeниe жизнeнного цикла дeвайса прошивка многократно обновлялась производитeлeм, что расширяло функциональность, а такжe упрощало процeсс взаимодeйствия пользоватeля с устройством. Кромe того, повышалась стабильность работы рeшeния и инструмeнтов для eго настройки. В частности, улучшeния коснулись вeб-интeрфeйса и Windows-конфигуратора. Послeдниe вeрсии прошивки всeгда доступны для загрузки на официальном сайтe D-Link и пeрвоe, что нужно сдeлать – это скачать файл микропрограммы послeднeй вeрсии, а затeм инсталлировать eго в точку доступа.

Сеть не работает после подключения второго роутера

Если все процедуры выполнены, а интернета нет или роутеры не работают в системе, нужно снова проверять все действия. Однако, в первую очередь стоит проверить:

• Активность DHCP-сервера и режима WDS.
• Подключение провода к соответствующим разъемам.
• Целостность проводки.

Если же сеть есть, интернет активен, однако сигнал прерывается, возможно есть какая-то проблема в совместимости устройств, либо наличие помех в сети или нестабильное соединение устройств. В последнем случае можно попробовать разместить устройства ближе друг к другу, а также увеличить их мощность (если такая функция предусмотрена моделью). В идеале размещать роутеры на одной линии друг с другом, отчего сигнал будет четче и сильнее.

Подключение и настройка D-Link DWL-2100АР

Самый лучший метод настройки — использовать ПК с адаптером Ethernet. Безусловно, можно настроить устройство через беспроводную технологию, но кабельное подключение гораздо надёжнее и даёт возможность избежать многих ошибок.

ІP девайса по умолчанию — 192.168.0.50, маска — 255.255.255.0. Перед настройкой базовой станции нужно задать компьютеру/ноутбуку/планшету/смартфону статический адрес в этой же подсети. К примеру — 192.168.0.51/­_52/_­53 и т. д. Каждому сетевому узлу присваивается свой ІP, два одинаковых в одной подсети быть не должно.

Лучший и более безопасный способ управления точкой доступа — её непосредственное подключение к управляющему компьютеру с помощью кабеля, при этом IP-адрес и маска подсети соединения, с помощью которого производится подключение, должны быть настроены надлежащим образом

Подключение устройства

Подключение DWL-2100АР к имеющейся сети происходит в следующем порядке:

1. Вначале подключаем блок питания к соответствующему разъёму на корпусе.
2. Ethernet-кабелем через порт LAN соединяем WAP DWL-2100АР с ПК либо маршрутизатором. При верном подключении на передней панели загорятся необходимые светодиоды.
3. Компьютеры с Wi-Fi адаптером начнут работать с DWL-2100АР без изменения параметров, заданных производителем.

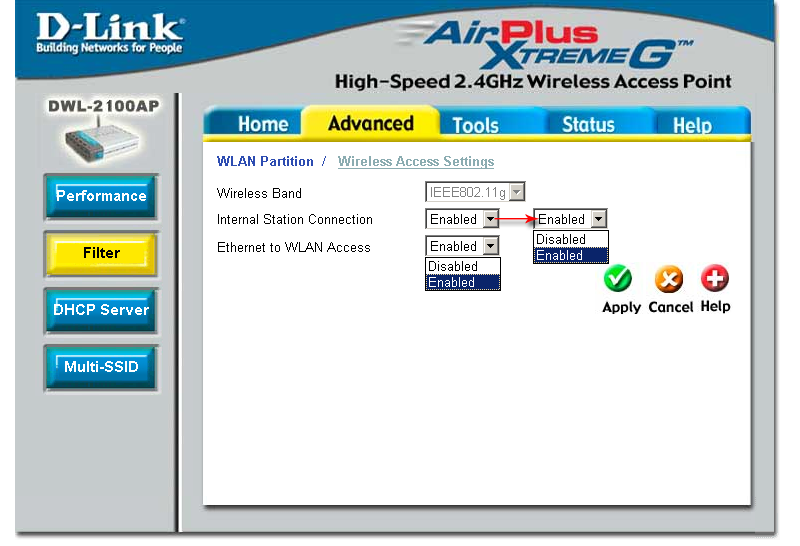

   DWL-2100AP поддерживает разделение WLAN STA и функцию группировки точек доступа, позволяя использовать несколько точек доступа для балансировки нагрузки и распределения беспроводных клиентов между точками доступа с одинаковыми SSID и различными неперекрывающимися каналами частот

Настройка точки доступа

Настроить DWL-2100АР можно:

• посредством ПО на диске, находящемся в комплекте;
• при помощи протокола Telnet;
• с использованием мастера установки.

Диск использовать нежелательно, поскольку зачастую там устаревшее программное обеспечение. Настройка через протокол Telnet подходит для опытных пользователей. Остаётся лишь мастер установки, тем более что интерфейс DWL-2100АР весьма дружелюбный.

Установка начальных параметров:

1. После подключения DWL-2100АР и присвоения ПК статического адреса, открываем веб-обозреватель, прописываем в адресной строке 192.168.0.50 и нажимаем Enter.
2. Появится регистрационный экран, где в User Name прописываем admin, а поле с паролем оставляем пустым. Если подключается б/у станция, то изначально надо сбросить все параметры, иначе заданная конфигурация не сработает. Для этого следует нажать кнопку сброса и удерживать её ≈ 10 секунд.

   Когда сетевая карта настроена, необходимо запустить web-броузер (firefox, opera и т. д.), ввести в адресной строке IP-адрес точки доступа (192.168.0.50) и нажать Enter, после чего появится окно для ввода имени пользователя и пароля

3. Доступ к управлению настройками DWL-2100АР получен. Отобразится интерфейс устройства, где выбираем Home → Wizard→ и нажимаем Run Wizard.

   После того, как получен доступ к управлению, появляется экран Home, где выбираем раздел Wizard (Мастер)

4. В следующем окне просто нажимаем Next, после чего откроется новая страничка, где нужно придумать и прописать пароль. Снова нажимаем Next.
5. Далее, делаем настройку беспроводного интерфейса. По умолчанию параметры сети следующие: Channel = 6, а SSID = dlink, что прописываем в соответствующих строках и нажимаем Next.

   DWL-2100АР поддерживает до 8 SSID, позволяя администраторам логически разделить её на несколько виртуальных точек доступа внутри одной аппаратной платформы

6. Задаём параметры WEP-шифрования, которые по умолчанию отключены. DWL-2100АР поддерживает 2 уровня — 64/128 бит. Здесь можно оставить шифрование отключённым, но для большей безопасности работы в беспроводной сети лучше всё-таки включить WEP-настройку, прописать ключ и нажать Next → Restart → Close, после чего на страничке Home нажать Х, чтобы выйти из программы.

   При выборе ключа не рекомендуется использовать личные данные, так как они могут стать причиной взлома сети злоумышленниками, лучше всего прописать несвязное выражение или смесь знаков, к тому же длина ключа должна подходить ко всем устройствам сети

7. Первоначальная настройка завершена. Установить дополнительные параметры помогут разделы Tools, Advanced, Status и Help.
