Как открыть порты на роутере d-link? проброс портов на примере d-link dir-615

Конфигурация ОС Windows 7

Теперь подробнее о том, как определить IP адрес необходимого компьютера (для примера используем ОС Windows 7).

Для начала нам необходимо зайти в Панель управления, далее выбрать Сеть и интернет – Центр управления сетями и общим доступом. Следующий шаг – выбираем Беспроводное сетевое соединение.

Центр управления общим доступом

В следующем открывшемся нам окне выбираем Сведения.

Переход к сведениям подключения

Нас интересует строка Адрес IPv4, ведь именно в ней и отображается необходимый IP адрес.

Полная информация о сетевом подключении

После таких несложных действий порт будет открыт, так что вы можете играть с друзьями или выполнять другие задачи, которые требовали открытия любого(или определенного) порта.

Разрешение доступа в роутере

Если у вас стоит роутер, то необходимо дополнительно открыть доступ в его интерфейсе, иначе пакеты данных не будут проходить по назначению. Сначала посмотрите физический адрес компьютера в сети – вход открывается для конкретной машины.

1. Зайдите в центр управления сетями и щелкните по подключению, которое вы используете.
2. Нажмите «Сведения».
3. Отыщите и запомните адрес IPv 4.

Физический адрес компьютера в сети вы узнали, теперь нужно открыть в роутере для него порты. Зайдите в веб-интерфейс маршрутизатора (обычно доступен по адресу 192.168.0.1). Перейдите в раздел, отвечающий за работу межсетевого экрана. Вам нужно произвести настройку виртуального сервера.

Нажмите «Добавить», чтобы открыть форму настройки виртуального сервера. Укажите необходимые сведения:

• Имя (используйте название игры).
• Интерфейс – все.
• Протокол – тот, который вам нужен, TCP или UDP.
• Внешний и внутренний начальный порт – конкретный номер, например 25444.
• Внутренний IP – адрес IPv4, который вы посмотрели в сведениях о подключении.

После сохранения конфигурации порт будет открыт. Чтобы проверить его работу, зайдите на сайт 2ip.ru. Здесь есть инструмент «Проверка порта».

Открытие портов на роутере – процедура не такая уж и сложная, особенно если вам требуется открыть всего один порт. Вам может понадобиться это, если нужные порты на роутере попросту закрыты. Многие производители закрывают порты, чтобы обезопасить трафик пользователя, поэтому самостоятельное открытие портов ложится на вашу ответственность, как и все последствия после этого. Например, если вам захотелось поиграть с друзьями в онлайн игру и выступить хостом на собственном сервере, то, вероятнее всего, вам придется открыть порт, к которому обращается данный сервер. Подробную инструкцию по открытию портов на роутере вы найдете в данной статье.

Предварительная настройка для переброски портов

Прежде чем выполнять перенаправление, предварительно настроим сетевое оборудование. Открыв браузер, входим в «Панель управления». Далее переходим к режиму «Расширенных настроек», внизу передвигаем ползунок на соответствующий раздел. Теперь пользователю доступно полное меню настроек маршрутизатора.

На роутере DIR-615 должен быть настроен доступ к «мировой паутине», а также сохранена резервная копия конфигурации. Более подробно о доступе к интернету рассказано в отдельной статье, посвященной модели DIR.

Для создания «бекапа» зайдем в раздел «Система», далее — «Конфигурация».

Нажимаем «Сохранить», переходим к пункту «Резервная копия». Указываем путь для сохранения текущей конфигурации сетевого оборудования.

На этом предварительная настройка завершена. Рассмотрим, как настроить перенаправления Link DIR.

Как открыть порты на роутере D-Link? Проброс портов на примере D-Link DIR-615

В этой статье мы будем разбираться, как открыть порты на роутере D-Link. Подробно, на примере D-Link DIR-615 рассмотрим процесс проброса портов для программы, игры, или сервера. На моем D-Link DIR-615 установлена новая прошивка, со светлой панелью управления. Эта статья подойдет для многих роутеров компании D-Link: D-Link DIR 300, DIR 320, DIR 620 и т. д. Если у вас такая же панель управления, как у меня на скриншотах ниже, то можете смело следовать этой инструкции.

Да, сейчас многие программы сами открывают нужные для работы порты. Делают они это по технологии UPnP. Но, все же бывают случаи, когда нужно вручную открыть нужный порт. Открывать порты нужно для программ, и некоторых игр, к которым нужен доступ из интернета. Допустим, у вас установлена программа DC++, какой-то торрент, или игра типа World of Warcraft. Идет входящий запрос из интернета к этой программе, и упирается в роутер. Открыв порт на роутере D-Link, мы указываем роутеру, что запрос на такой-то порт, нужно отправить на такой-то компьютер.

Открываем порты на роутере D-Link

Открытие портов на роутере осуществляем в 5 шагов.

1.Настройка портов осуществляется в web-интерфейсе в панели управления роутером. Открываем любой браузер, вводим адрес 192.168.0.1 (как вариант 192.168.1.1) и переходим по нему. В окошке аутентификации вводим логин и пароль, по умолчанию значения этих полей: логин –admin,пароль – admin. Открывается панель управления роутером. Если вы ранее этого не делали или у вас возникли проблемы на этом этапе, ознакомьтесь с инструкцией для устройств D-Link.

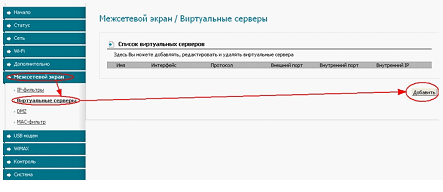

2.Открываем в меню «Межсетевой экран/Виртуальные серверы». Далее – «Добавить».

3.Заполняем необходимые поля в открывшейся форме.

3.1 В поле «Шаблон» можно облегчить себе задачу и подобрать один из доступных шаблонов виртуальных серверов. Если ничего не подходит, то выбираем «Custom»(пользовательский).

3.2 В поле «Имя» прописываем наименование приложения (программы, игры), для которого осуществляется открытие порта на нашем устройстве.

3.3 Для поля «Протокол» – в выпадающем меню выбираем необходимый нам протокол.

3.4 В полях «Внешний порт (начальный)», «Внешний порт (конечный)» прописываем порты, которые нам необходимо открыть. Узнать значения, которые нужно прописать, можно, посмотрев в справке, инструкции или официальном сайте разработчика вашей программы. Если указывается не диапазон, а одно значение, то прописываем его в поле «Внешний порт (начальный)».

3.5 Далее в полях «Внутренний порт (начальный)», «Внутренний порт (конечный)» прописываем диапазон или один порт, на который пойдет трафик из порта (портов) указанных в пункте 3.3.

3.6 В поле «Внутренний IP» указываем IP устройства, на которое будет перенаправлен трафик. Поскольку значение этого поля выбирается из перечня, убедитесь, что устройство включено и соединено с роутером.

Поля, не помеченные звездочкой, не обязательны к заполнению.

4.Далее нажимаем кнопку «Применить». В списке виртуальных серверов отображается наше вновь созданное правило. В дальнейшем вы можете отредактировать это правило, удалить его или создать новые правила проброса портов аналогичным образом.

5.Сохраняем настройки роутера, меню «Система» -«Сохранить». И для того, чтоб они стали действовать, перезагружаем наш роутер, меню «Система» -«Перезагрузить».

Проблемы, с которыми можно сталкнуться, при открытии порта

И вот мы все настроили, еще раз проверили, а пакеты из интернета так и не доходят до нашего приложения. Скорей всего пакеты блокирует брандмауэр на компьютере. Чтобы убедиться, что это он блокирует ваши пакеты, отключите его и попробуйте еще раз. Брандмауэр может быть встроенным в операционную систему или установленным вместе с антивирусом. Если проблема в нем, то нужно открыть его и создать в нем правило для разрешения обращения из интернета через указанный порт.

У некоторых возникают проблемы с поиском нужного устройства при заполнении поля «Внутренний IP». Ваш список может оказаться очень длинным, если у вас большое количество устройств. Можно перейти на вкладку «Статус/DHCP», в ней отражаются только устройства, подключенные в данный момент, с указанием имени, IP-адреса. Находим по названию нужный IP. Прочитать подробнее об этом можно здесь.

Как узнать порт, или диапазон портов, которые нужно открыть? Выше мы уже рассказывали, как определить порт/диапазон портов, с которыми нужно поработать. На всякий случай повторюсь: соответствующую информацию нужно искать в настройках или справке к приложению (программе, игре), она должна там быть. Можете зайти на страничку разработчика программного обеспечения или же поищите в интернете.

Как открыть порты на роутере для онлайн игр

Если вас просто не впускает на какой-либо сервер по онлайн игре, то лучше прибегнуть к этому способу, однако он подходит и для некоторых программ, которые обращаются к специфическим портам, заблокированным роутером. Если же ваши цели другие, например, открытие порта для сайта или хост сервера, то обратитесь к следующему пункту, а этот пропустите.

Данный метод относительно прост, так как не требует никакой дополнительной информации, кроме номера порта.

Зайдите в браузер и в адресной строке впишите такой адрес:

• 192.168.1.1
• Либо 192.168.0.1

Откроется окно входа в управление роутером. По умолчанию логином является слово admin. Пароль точно такой же. Эти данные будут отличаться, если вы меняли логин и пароль ранее.

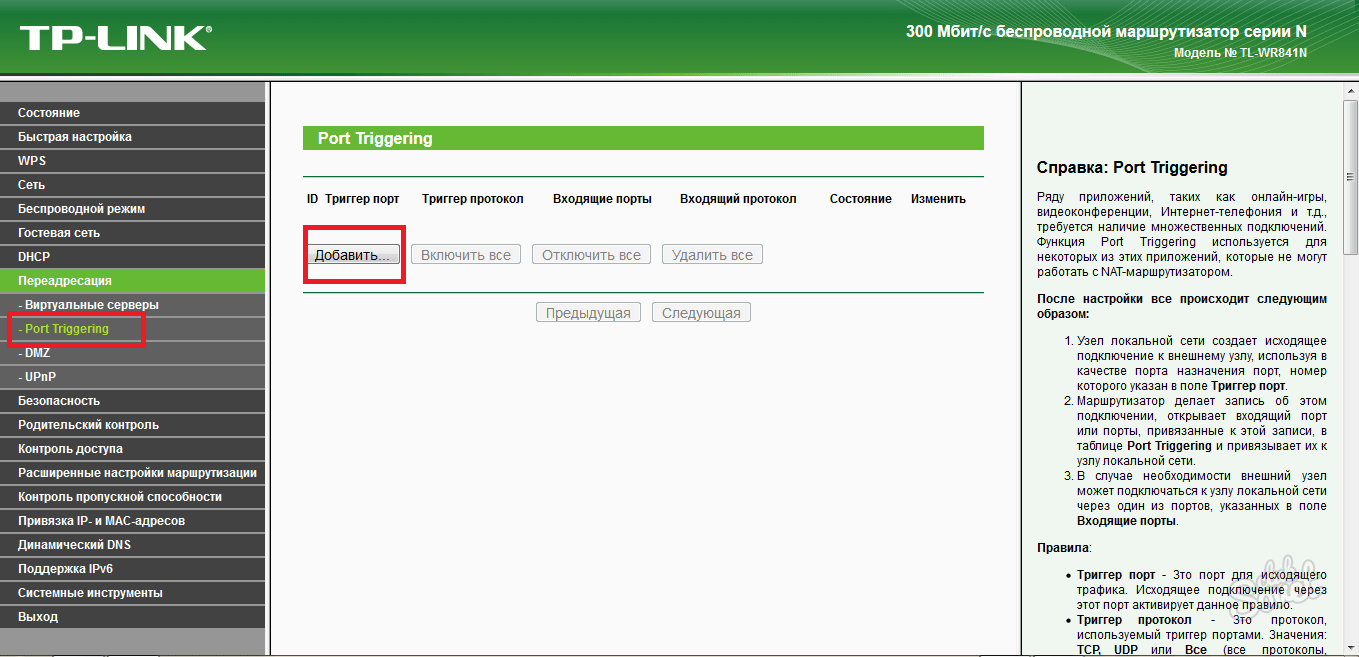

Перейдите во вкладку “Переадресация”, а затем “Port Triggering”.
Здесь вам нужно нажать на кнопку “Добавить”.

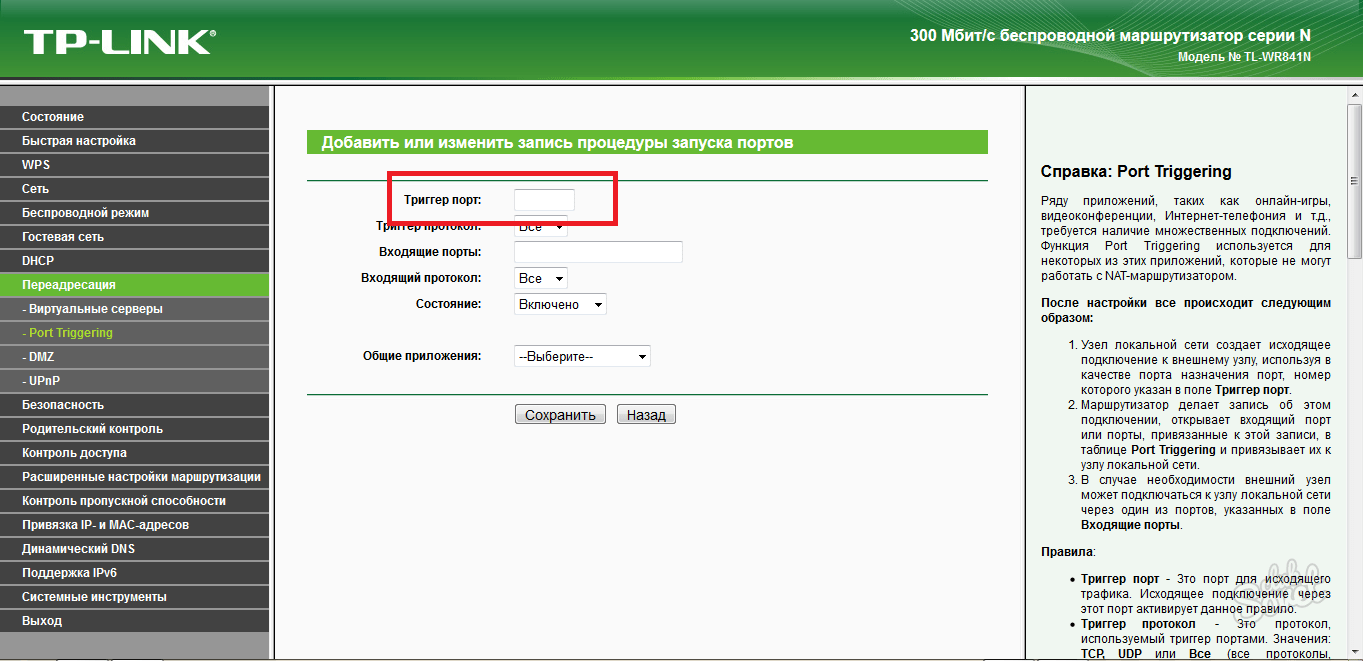

В появившемся окне напишите номер порта в строку “Триггер порт”. Остальные строки оставьте без изменений, нажмите “Сохранить”.

Добавляйте таким способом все порты, которые вам нужно открыть для вышеизложенных целей.

Как открыть порт на роутере D-Link (черный интерфейс)

С тех пор, как компания D-Link внедрила новый веб-интерфейс настройки, на который теперь старается переводить как можно больше моделей домашних беспроводных роутеров, составлять инструкции для них стало проще. Действительно, унификация берез своё, и это хорошо. Настроив тот же Wi-Fi на одной модели роутера, пользователь сможет сделать то же и на другой модели. То же самое и с пробросом портов. В этой инструкции я расскажу как окрыть порт на роутере D-Link для онлайн-игр или файлообмена. Инструкция подойдет практически для всех роутеров с новым интерфейсом настройки — DIR-300 A/D1, DIR-300 NRU, DIR-320 NRU, DIR-615 K1/K2/M1, DIR-651, а так же для DSL-2640U T3A.

Итак, первым делом, Вам нужно попасть в веб-интерфейс роутера. Как правило, адрес маршрутизаторов D-Link в локальной сети — 192.168.0.1, адрес веб-интерфейса — http://192.168.0.1. Исключением является ADSL-модем DSL-2640U T3A, у которого IP-адрес 192.168.1.1, соответственно URL веб-интерфейса — http://192.168.1.1. Логин для входа — admin, пароль по умолчанию тоже — admin. Если зайти в веб-интерфес не получается — смотрите инструкцию тут.

Попав в веб-интерфейс, переходим в расширенные настройки:

Для этого надо в правом нижнем углу веб-интерфейса выбрать пункт «Расширенные настройки». Откроется вот такое меню:

В разделе «Межсетевой экран» надо выбрать пункт «Виртуальные серверы». По-умолчанию список портов пуст:

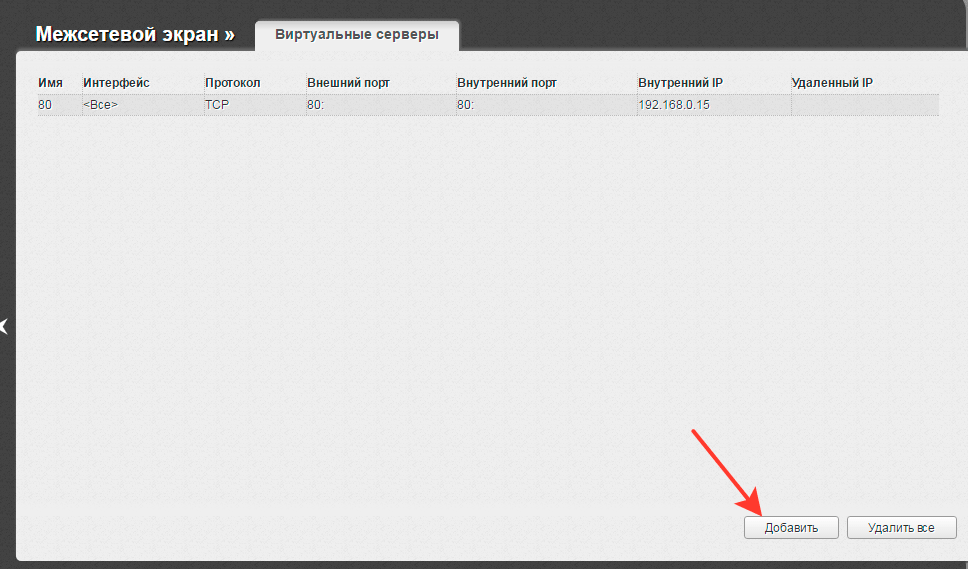

Нажимаем кнопку «Добавить».

В открывшемся окне нужно либо выбрать «Шаблон» из уже имеющихся портов, либо создать своё правило. Мы пойдем по сложному пути и создадим правило сами. Для этого в поле «Имя» вводим имя правила — например, torrent. В поле «Интерфейс» оставляем значение Все, в поле «Протокол» выбираем нужный тип протокола. Для игр и файлообмена нужно выбирать вариант TCP/UDP. Теперь в поле «Внешний порт (начальный)» вводим тот порт, который надо открыть. Далее, его же указываем в поле «Внутренний порт (начальный)». Если нужно прописать диапазон портов, то в поля «Внешний порт (конечный)» и «Внутренний порт (конечный)» надо будет ввести последний номер порта диапазона. В поле «Внутренний IP» выбираем из списка IP-адрес компьютера для которого порт открываем и нажимаем кнопку Сохранить. В итоге, должно получится так:

Теперь сохраняем и перезагружаем роутер с новыми настройками. Для этого в верхнем правом углу веб-интерфейса нажимаем кнопку «Система» и выбираем пункт меню «Сохранить и Перезагрузить»:

Внимание! После того, как Вы открыли порт на роутере — обязательно откройте этот порт в настройках Брандмауэра (фаервола) Вашего компьютера, для которого Вы открывали порт. Иначе порт будет по-прежнему недоступен из-вне

Видеоурок — как правильно пробросить порт на D-Link:

Почему не открываются порты на роутере TP-Link — возможные проблемы

Даже если вы сделаете все правильно, то есть вероятность столкнуться с ошибкой, что порты на роутере TP-Link не открываются — почему?

Если при обращении к внутреннему устройству через интернет вы попадаете на главную страницу админки роутера TP-Link, то попробуйте поменять WEB-порт (http-порт) и медиа-порт на другие значения и пробросить их. Также учтите, что проверять работу проброса портов следует только из внешней сети интернет, а не с устройства, входящего в вашу локальную сеть.

Если при обращении к внутреннему устройству через интернет вообще ни чего не происходит, то проверьте:

• Отключены ли антивирусные средства (файрволл, брандмауэр) или в них должны быть настроены исключения на подключение к вашим портам.
• Также есть вероятность, что при отсутствии внешнего статического IP при использовании сервиса DDNS провайдер запретил использовать некоторые порты.
• Следующее, что имеет смысл проверить — включена ли функция NAT для того соединения, через которое вы получаете интернет от провайдера.
• В сетевых настройках устройства/компьютера, на который осуществляется проброс портов, необходимо, чтобы IP-адрес шлюза по умолчанию был равен LAN IP-адресу роутера (по умолчанию 192.168.1.1). Это актуально, если на устройстве/компьютере вы указываете вручную сетевые настройки. Если же устройство/компьютер является DHCP-клиентом, т.е. получает автоматически IP-адрес, маску подсети, шлюз по умолчанию и DNS-адреса, в этом случае шлюз по умолчанию будет равен LAN IP-адресу роутера.
• Возможно также часть проблем удастся устранить путем включения функции открытого DMZ сервера. Его работа будет заключаться в том, чтобы перенаправлять абсолютно все внешние запросы из интернета на один и тот же определенный IP адрес внутри вашей локальной сети.

Блог о модемах, роутерах и gpon ont терминалах.

С тех пор, как компания D-Link внедрила новый веб-интерфейс настройки, на который теперь старается переводить как можно больше моделей домашних беспроводных роутеров, составлять инструкции для них стало проще. Действительно, унификация берез своё, и это хорошо. Настроив тот же Wi-Fi на одной модели роутера, пользователь сможет сделать то же и на другой модели. То же самое и с пробросом портов. В этой инструкции я расскажу как окрыть порт на роутере D-Link для онлайн-игр или файлообмена. Инструкция подойдет практически для всех роутеров с новым интерфейсом настройки — DIR-300 A/D1, DIR-300 NRU, DIR-320 NRU, DIR-615 K1/K2/M1, DIR-651, а так же для DSL-2640U T3A.

Итак, первым делом, Вам нужно попасть в веб-интерфейс роутера. Как правило, адрес маршрутизаторов D-Link в локальной сети — 192.168.0.1, адрес веб-интерфейса — . Исключением является ADSL-модем DSL-2640U T3A, у которого IP-адрес 192.168.1.1, соответственно URL веб-интерфейса — . Логин для входа — admin, пароль по умолчанию тоже — admin. Если зайти в веб-интерфес не получается — смотрите инструкцию тут.

Попав в веб-интерфейс, переходим в расширенные настройки:

Для этого надо в правом нижнем углу веб-интерфейса выбрать пункт «Расширенные настройки». Откроется вот такое меню:

В разделе «Межсетевой экран» надо выбрать пункт «Виртуальные серверы». По-умолчанию список портов пуст:

Нажимаем кнопку «Добавить».

В открывшемся окне нужно либо выбрать «Шаблон» из уже имеющихся портов, либо создать своё правило. Мы пойдем по сложному пути и создадим правило сами. Для этого в поле «Имя» вводим имя правила — например, torrent. В поле «Интерфейс» оставляем значение Все, в поле «Протокол» выбираем нужный тип протокола. Для игр и файлообмена нужно выбирать вариант TCP/UDP. Теперь в поле «Внешний порт (начальный)» вводим тот порт, который надо открыть. Далее, его же указываем в поле «Внутренний порт (начальный)». Если нужно прописать диапазон портов, то в поля «Внешний порт (конечный)» и «Внутренний порт (конечный)» надо будет ввести последний номер порта диапазона. В поле «Внутренний IP» выбираем из списка IP-адрес компьютера для которого порт открываем и нажимаем кнопку Сохранить. В итоге, должно получится так:

Теперь сохраняем и перезагружаем роутер с новыми настройками. Для этого в верхнем правом углу веб-интерфейса нажимаем кнопку «Система» и выбираем пункт меню «Сохранить и Перезагрузить»:

Внимание! После того, как Вы открыли порт на роутере — обязательно откройте этот порт в настройках Брандмауэра (фаервола) Вашего компьютера, для которого Вы открывали порт. Иначе порт будет по-прежнему недоступен из-вне

Видеоурок — как правильно пробросить порт на D-Link:

Блог посвящен: технологии ADSL, ADSL-модемам, а также CMS Joomla

Проброс портов на TP-Link — пошаговая инструкция

На компьютере, ноутбуке или телефоне, подключенном к сети роутера TP-Link или Archer по кабелю или через беспроводную сеть Wi-Fi, запустите веб-браузер, введите в адресную строку IP роутера 192.168.0.1. либо через символьный адрес tplinkwifi.net, который работает на всех моделях ТП-Линк с 2018 года.

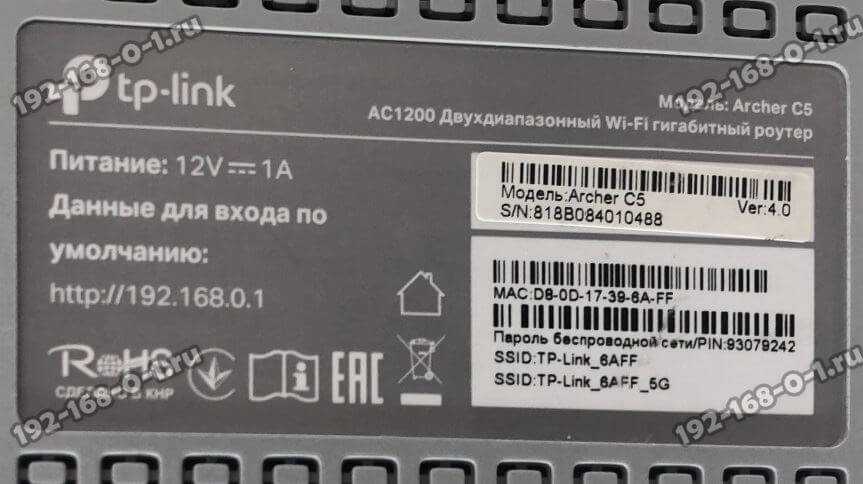

Для авторизации используйте логин и пароль, указанный в наклейке на тыльной части корпуса маршрутизатора. Но на последних моделях маршрутизаторов TP-Link Archer в наклейке нет заводского логина и пароля. Вот пример:

Это значит, при при первом подключении роутера от пользователя требуется придумать и ввести пароль для входа. Если Вы его не знаете или не помните, тогда придётся выполнить полный сброс настроек роутера к заводским параметрам и настроить его заново.

После успешной авторизации выполните следующие действия.

Как открыть порты в новом интерфейсе

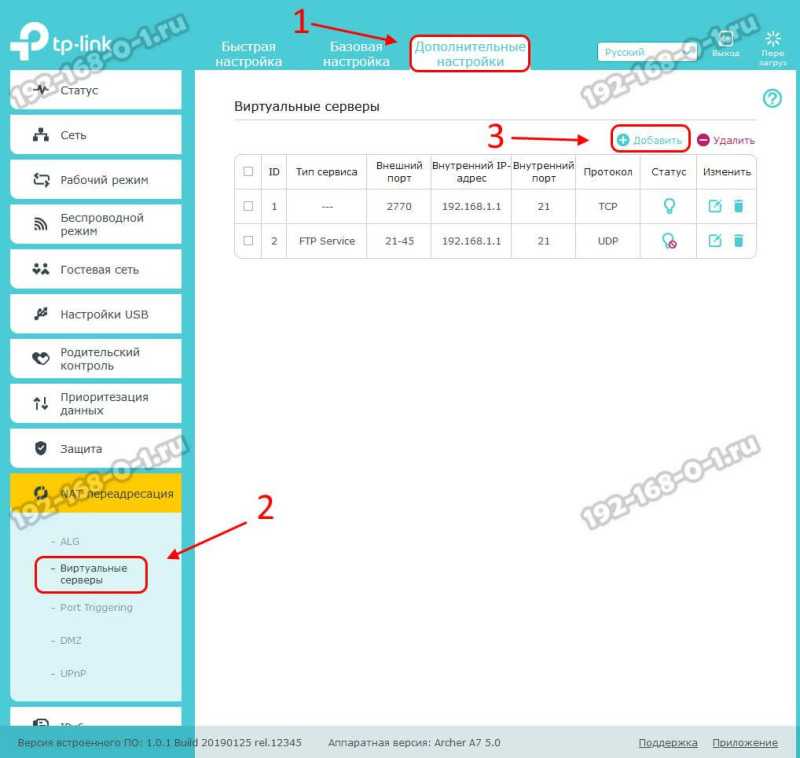

Если заводской логин и пароль не под авторизуйтесь в веб-интерфейсе и в дополнительных настройках маршрутизатора откройте раздел «NAT Переадресация» ⇒ «Виртуальные серверы»:

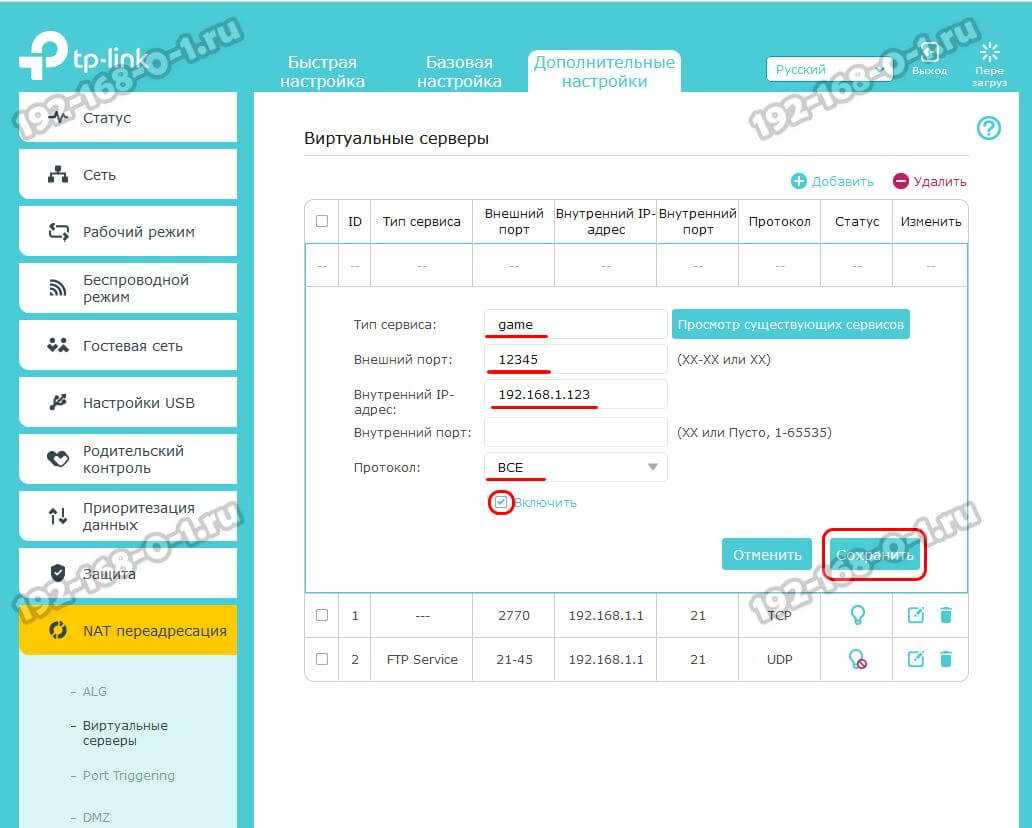

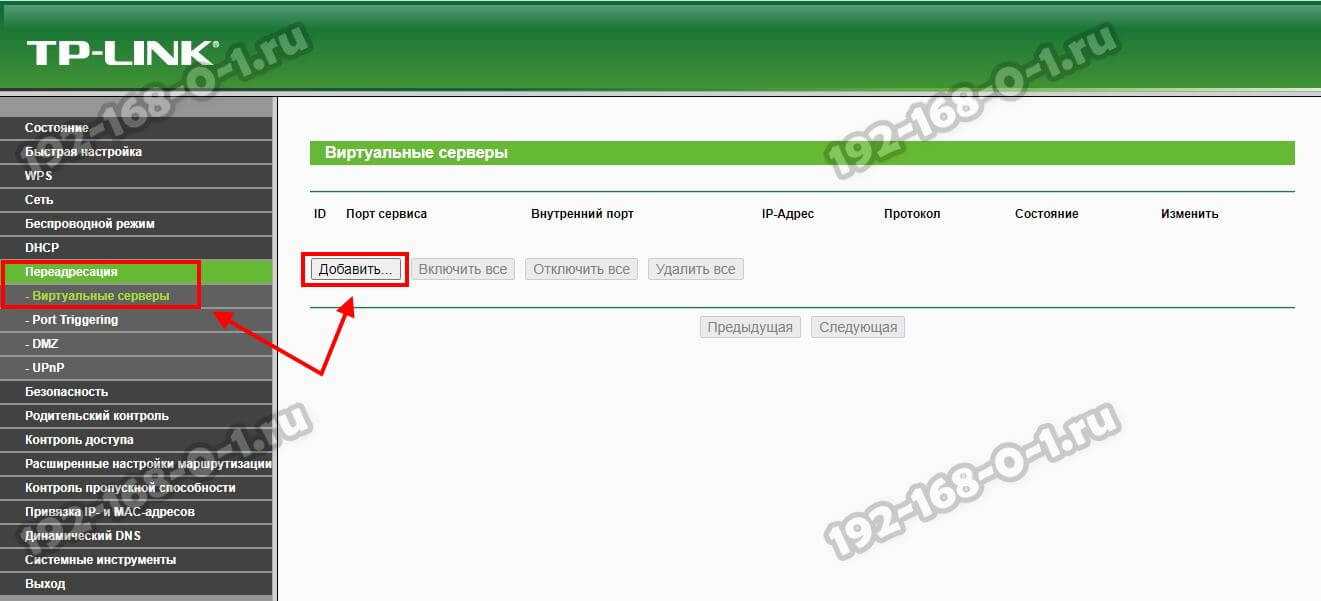

Для создания нового виртуального сервера нажмите кнопку «Добавить». Появится меню для создания правила. Вам необходимо правильно заполнить поля:

В поле «Тип сервера» пишем название игры или программы, для которой хотим открыть порт на ТП-Линке. В поле «Внешний порт» надо прописать нужный номер порта. В поле «Внутренний IP-адрес» введите IP-адрес компьютера в локальной сети, для которого надо сделать проброс портов на роутере. Дублируем номер порта в поле «Внутренний порт». В списке «Протокол» выбираем вариант «Все», чтобы не делать несколько правил для разных протоколов. Если Вам нужен только один протокол — тогда в списке выберите именно его: TCP, UDP или иной. Нажимаем на кнопку «Сохранить». Теперь можно проверять доступность программы или игры из Интернета.

Как открыть порты в старом интерфейсе

Если у Вас одна из старых моделей WiFi роутеров TP-Link вроде TL-WR740N или TL-WR841ND, то там веб-интерфейс внешне отличается и выглядит уже вот так.

Несмотря на внешние различия, алгоритм действий тот же, что и у моделей Archer AX. Открываем раздел «Переадресация» ⇒ «Виртуальные серверы» и нажимаем кнопку «Добавить» чтобы создать правило виртуального сервера.

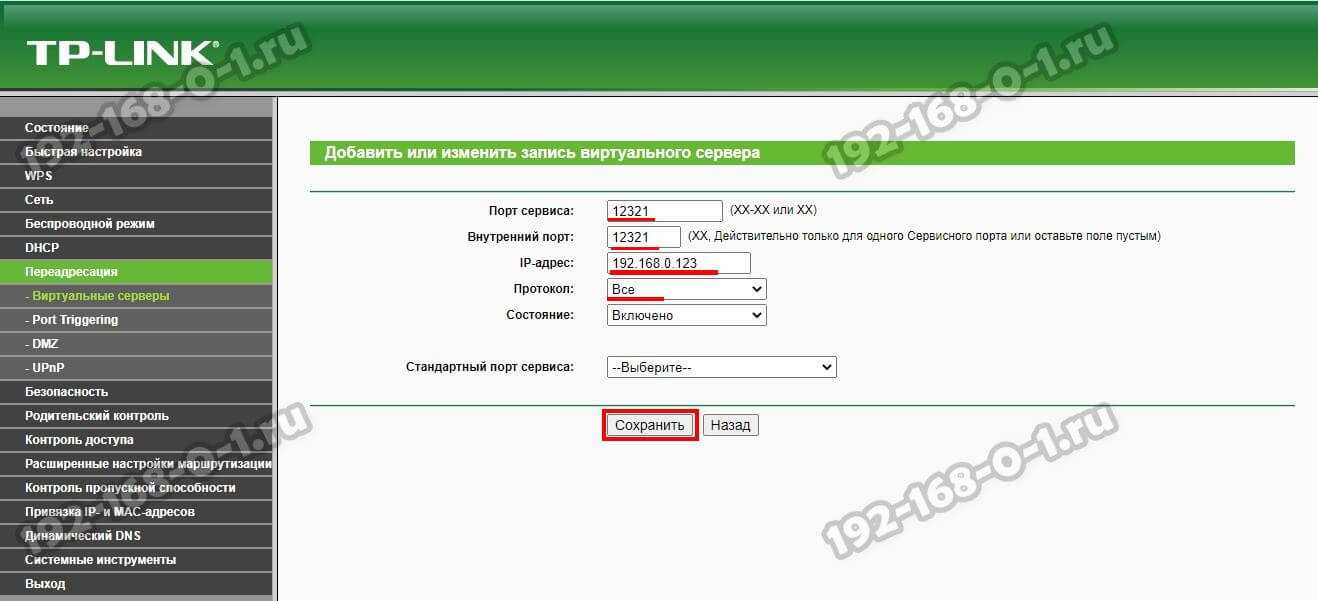

В появившемся меню заполните поля по примеру на картинке — укажите номер порта, который хотите открыть в поле «Порт сервиса» и «Внутренний порт». Потом укажите IP-адрес компьютера для которого делаем проброс портов и протокол. Если не знаете какой протокол указывать — выбирайте вариант «Все». Состояние — включено. Нажмите кнопку «Сохранить».

Настройка роутера

«Резервация» локальных IP

В роутере включен сервер DHCP, который меняет IP-адреса локальных устройств (к примеру, раз в 3 часа или чаще). Чтобы пробросить порт на ПК с определенным IP, необходимо IP «закрепить» за данным компьютером.

Открытие порта на роутере – не должно оставаться «временным». Есть метод решения – выключить DHCP. Мы поступим иначе, настроив для требуемых ПК «резервацию» IP-адресов.

В web-интерфейсе роутеров TP-Link, например, резервацию настраивать сложно. Требуется знать MAC-адрес целевого компьютера (его сетевой карточки). В Windows это можно найти, перейдя к «Состоянию» соединения (открыв вкладку «Поддержка» и нажав на «Подробности»).

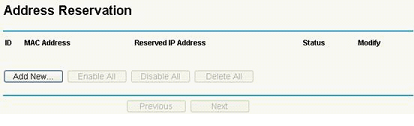

В интерфейсе настройки, на вкладке «DHCP» -> «Address Reservation», нажимают кнопку «Add New»:

Вкладка резервации адресов

Появится новая вкладка. Укажем MAC-адрес целевого ПК (а также IP, за ним «закрепляемый»):

Резервация адреса за локальным ПК

Делаем «Status» – «Enabled», жмем «Save».

В роутерах D-Link – то же самое выполнить проще. Идем к вкладке «Setup» –> «LAN Setup»:

Настройка локальной сети (LAN)

Видим блок «DHCP Client List» (здесь – все ПК локальной сети). Запоминаем имя «Host Name», дальше в блоке внизу – выбираем из списка требуемое. Нажимаем на кнопку «

из средней ячейки – мы закрепили за данным ПК.

Как открыть порты через роутер, будет рассмотрено на примере устройств D-Link (у других все очень похоже).

Идем к вкладке «Advanced» -> «Port Forwarding», выставляем галочку слева:

Вкладка проброса портов

Дальше, выполняется следующее:

1. Надо указать целевой ПК (имя Host Name, либо – просто локальный IP)
2. Устанавливаем используемый протокол (для большинства программ – TCP, также, можно создать два одинаковых правила для TCP и UDP)
3. Указываем значение пробрасываемого порта (в примере – «35000»)
4. Проверяем, что правило включено постоянно (Always On)
5. Жмем «Save Settings»

Таким образом, мы рассмотрели, как открыть порт на роутере. В современном варианте интерфейса, можно указывать «диапазон» портов (установив минимальный и наибольший номер). Также, есть опция «изменения» для внутреннего значения порта (пакет, адресованный на порт 80, можно направить на порт 81). Рассмотрим это подробнее.

Настраиваем проброс порта («новый» интерфейс)

Прежде всего, в новом варианте роутера D-Link – надо включить межсетевой экран. Затем, администратором для него создаются «Виртуальные серверы»:

Создание серверов межсетевого экрана

Нажмите кнопку «Добавить». На появившейся вкладке – мы создадим правило проброса порта:

Проброс порта «23» на ПК 192.168.0.100

Сверху нужно задать «Custom», затем, придумать имя для правила. Мы рассматриваем, как открыть порты через роутер для пакетов, направленных «извне» (и поэтому, выбираем интерфейс «WAN»). Дальше – все стандартно: выбираем используемый протокол (TCP/UDP), указываем значение порта (в данном случае «внутреннее» – не отличается от «внешнего»). В завершение, указываем «целевой» IP-адрес и жмем «Изменить».

Проброс порта с изменением его значения

В заголовке IPпакета можно менять, во-первых, адрес получателя (что выполняется роутером), а еще – порт, на который пакет направлен. Задействовать данную опцию просто, достаточно указать «внутренний» порт (он может отличаться от «внешнего»).

Как пробросить порты на роутере, поменяв их значения – ясно из примера предыдущей главы. Надо в поле «Внутренний порт» указывать нужное программе значение. Если внешний порт равен «23», это не значит, что «внутренний» будет только таким же.

Сервисы для проверки открытых портов

В качестве заключения…

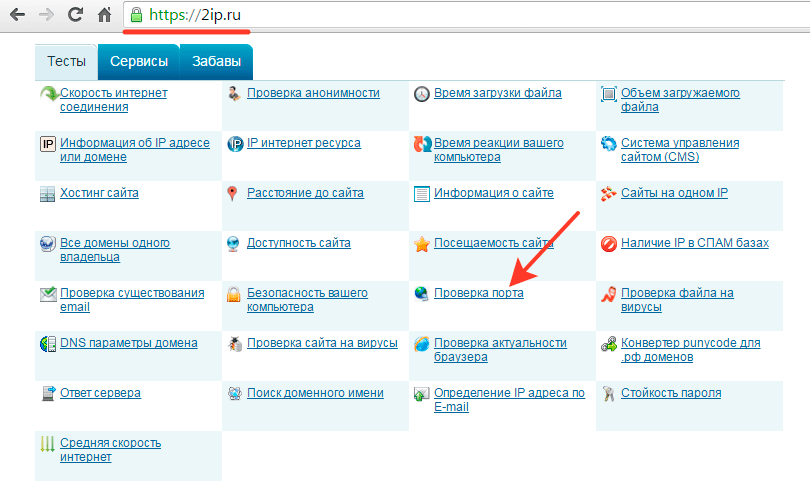

В интернете есть десятки (если не сотни) всевозможных сервисов для определения, какие порты у вас открыты, какие закрыты и пр.

Хороший сервис для проверки открытых портов. Работать довольно просто — вписываете нужный порт и жмете проверить. Сервис через пару секунд вам сообщает — «порт открыт». Кстати, не всегда верно определяет…

2) Есть еще альтернативный сервис — www.whatsmyip.org/port-scanner/

Здесь можно проверить как конкретный порт, так и уже предустановленные: сервис сам может проверить часто-используемые порты, порты для игр, и пр. Рекомендую попробовать.

На этом все, статья про настройку портов в d-link dir 300 (330) завершена… Если есть чем дополнить, буду весьма признателен…

Удачных настроек.

Как открыть порты на роутере D-Link и выполнить так называемый проброс портов — читаем далее в материале. В настоящее время программное обеспечение большинства роутеров умеет автоматически настраивать необходимые для работы порты, используя технологию Universal Plug and Play. В жизни встречаются такие ситуации, когда приходится открывать порт в ручном режиме. В данной статье будет подробно рассказано о том, как нужно это делать на роутерах компании D-Link, а конкретно, на модели D-Link DIR-615. Процесс открытия портов аналогичен для большинства других моделей: D-Link DIR 300, DIR 620 и т. д. Будем использовать роутер D-Link DIR-615 с обновленной микропрограммой, панель управления на ней выполнена в светлых тонах. Если на вашем роутере она выглядит так же, то эта статья подходит вам идеально.

Вход в конфигурацию роутера и его конфигурация

На передней панели данной модели имеется светодиодная индикация, которая поможет вам понять, правильно ли он работает, подключены ли к нему по Ethernet-кабелю ПК или ноутбук, а так же включен ли режим беспроводной передачи данных.

На задней панели данного маршрутизатора расположились порты подключения LAN 1-4, Internet, а так же гнездо питания и кнопка Reset.

IP-адрес роутера указан на стикере под днищем. Заходим по нему на страницу маршрутизатора, и видим требование авторизации.

Вход в маршрутизатор

Особенность данного маршрутизатора в том, что по умолчанию здесь нет пароля, имеется только логин – admin.

Сложности входа в меню

Может случиться так, что роутер устанавливали не вы, и заводской пароль изменен. Если вы его не знаете, то вы можете узнать у человека, который производил его установку, в противном случае можно воспользоваться клавишей Reset (нажать и держать 10 секунд).

Меню маршрутизатора

После вхождения в конфигурацию маршрутизатора, вы увидите следующее окно.

Главное окно настроек

Маршрутизатор имеет обширную конфигурацию, но для того, чтобы пробросить порты, нам нужно зайти в Расширенные настройки (находятся в верху).

Переход к расширенным конфигурациям

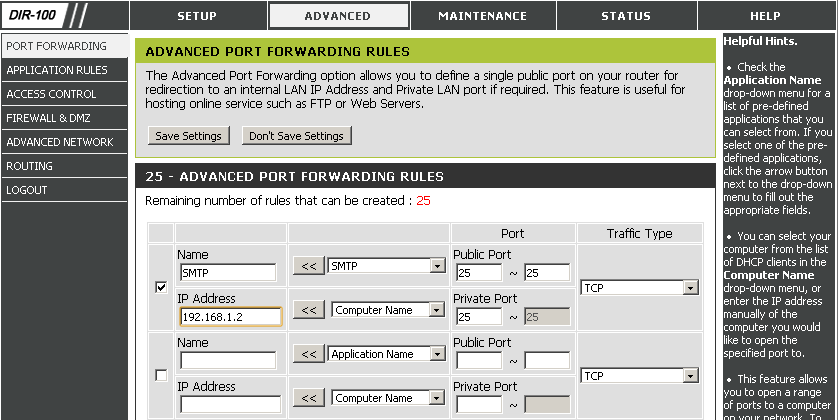

Следующее окно, которое вы увидите – Расширенные правила перенаправления портов.

• В поле Имя, потребуется ввести любое произвольное. Писать нужно исключительно английскими буквами;
• В IP адрес нам потребуется ввести адрес того компьютера, для которого и открывается порт. Как его узнать, будет написано чуть ниже;
• В столбце Порт нужно заполнить все три поля, указав, какой именно порт необходимо открыть;
• Сохраняем изменения.

Открываем порты на роутере D-Link

Сегодня мы детально рассмотрим эту процедуру на примере роутера D-Link. Практически все модели имеют схожий интерфейс, а необходимые параметры точно присутствуют везде. Весь процесс мы разделили на шаги. Давайте начнем разбираться по порядку.

Шаг 1: Подготовительные работы

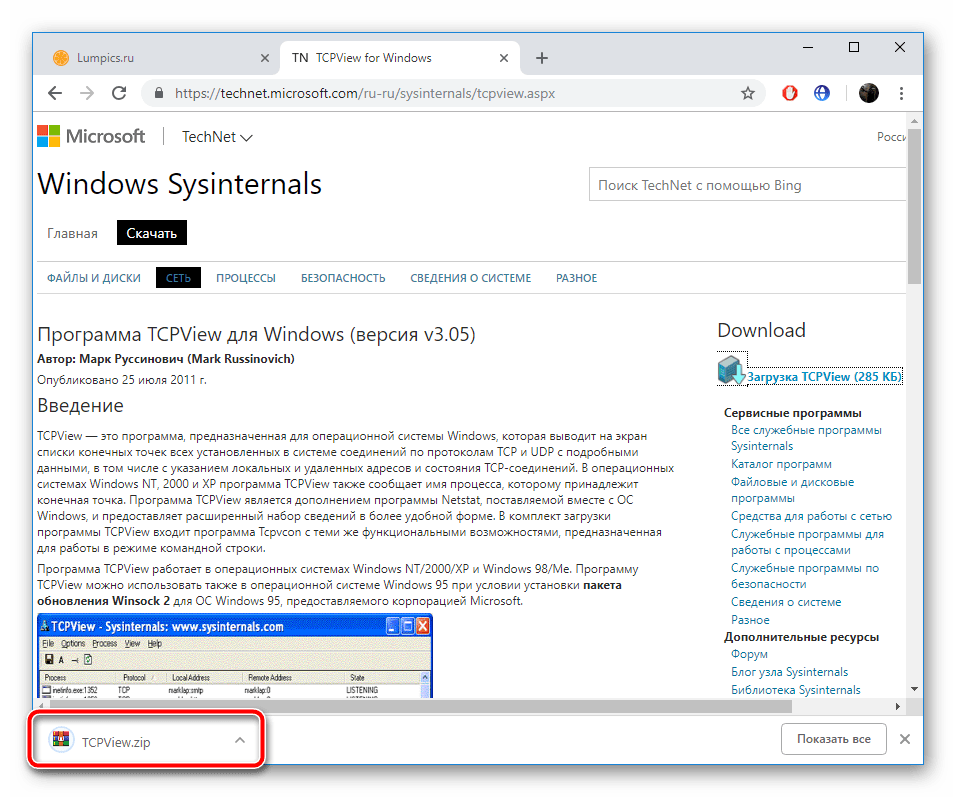

Если у вас появилась надобность проброса портов, значит программа отказывается запускаться в связи с закрытым состоянием виртуального сервера. Обычно в уведомлении указывается адрес порта, но не всегда. Поэтому сначала нужно узнать требуемый номер. Для этого мы воспользуемся официальной утилитой от компании Microsoft.

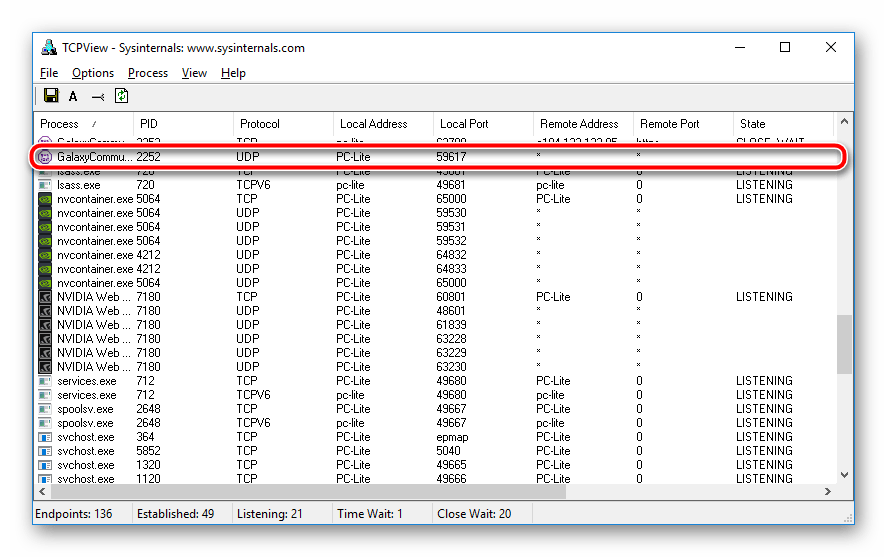

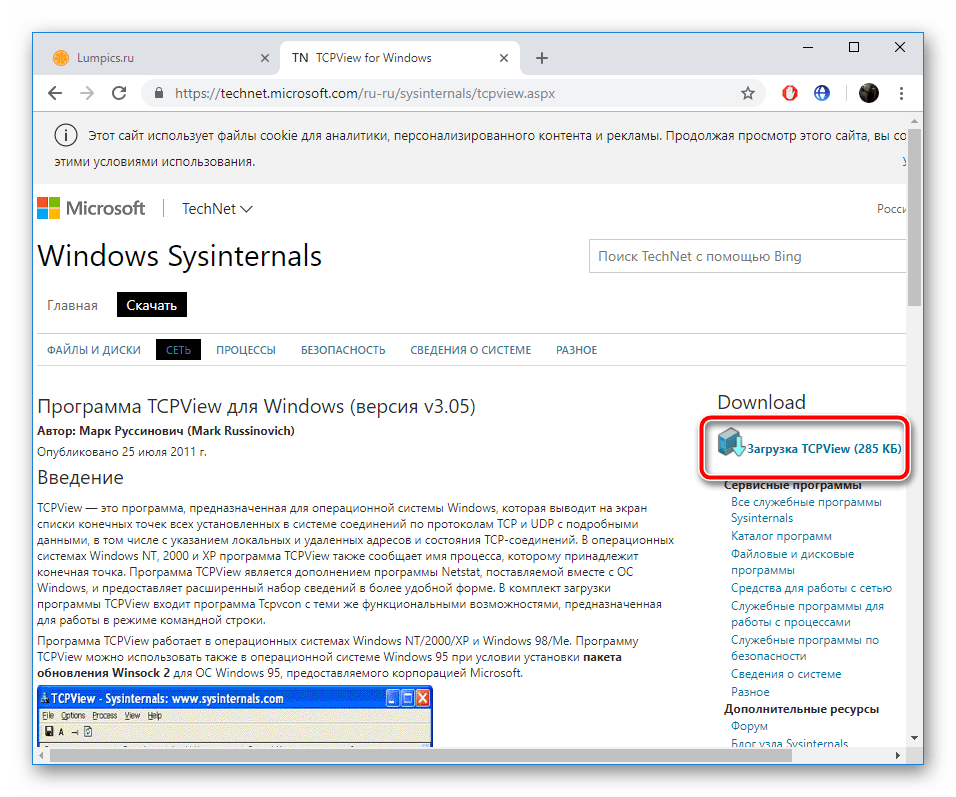

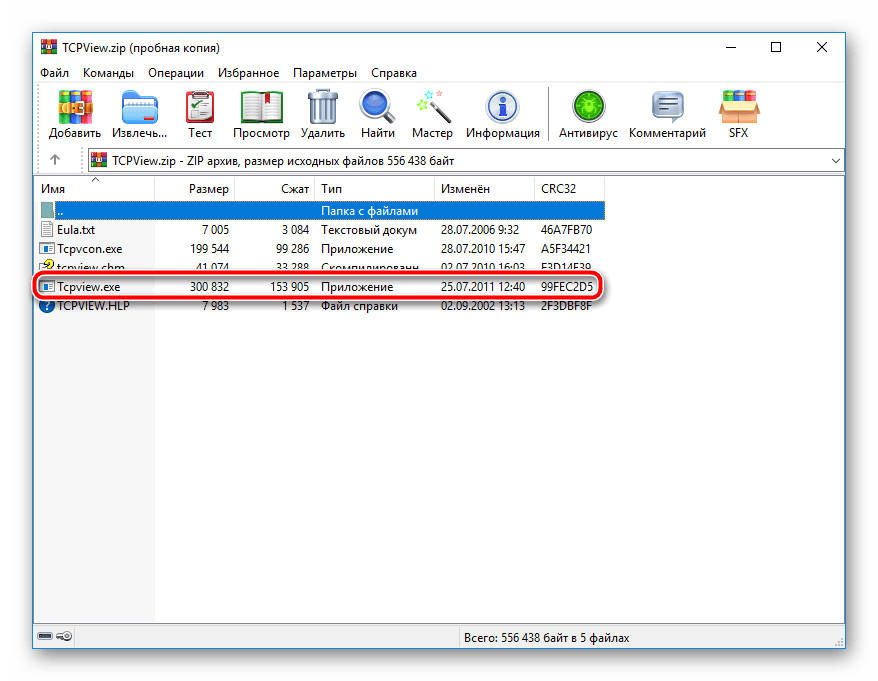

Запустите исполняемый файл TCPView.

В открывшемся окне вы увидите список процессов и информацию об использовании ими портов. Вас интересует столбец «Remote port». Скопируйте или запомните это число. Оно понадобится в дальнейшем для настройки маршрутизатора.

Шаг 2: Настройка роутера

Теперь можно перейти непосредственно к конфигурации маршрутизатора. От вас требуется лишь заполнить несколько строк и сохранить изменения. Выполните следующие действия:

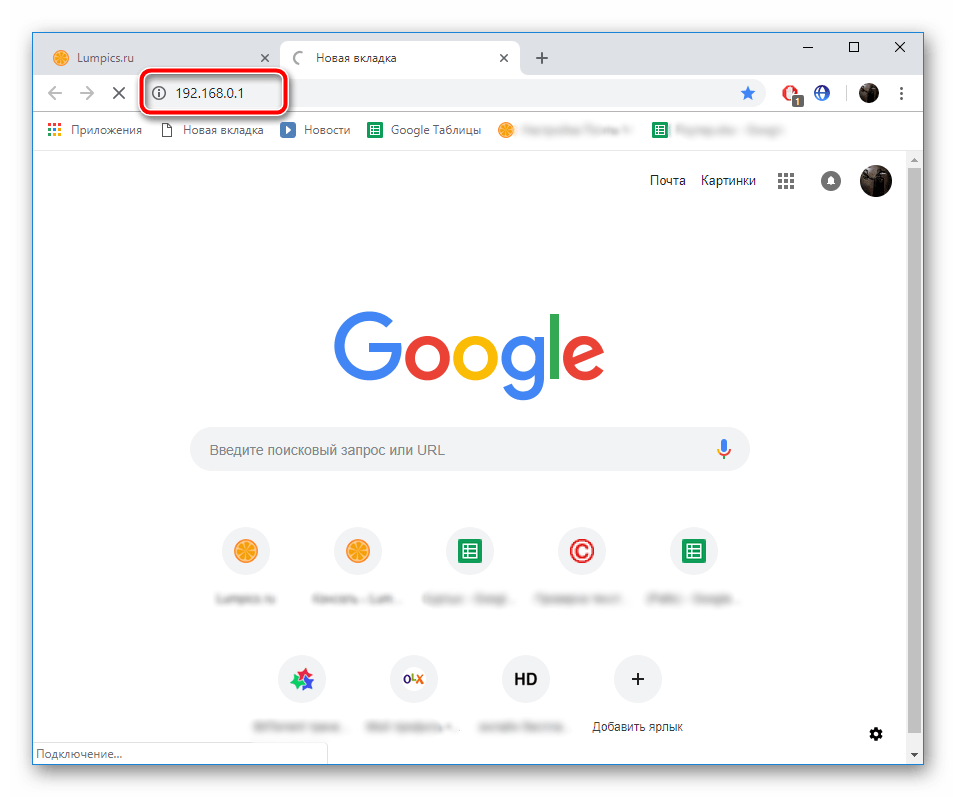

1. Откройте браузер и в адресной строке напишите 192.168.0.1 , после чего нажмите Enter.

Отобразится форма для входа, где нужно ввести логин и пароль. Если конфигурация не менялась, в оба поля напечатайте admin и произведите вход.

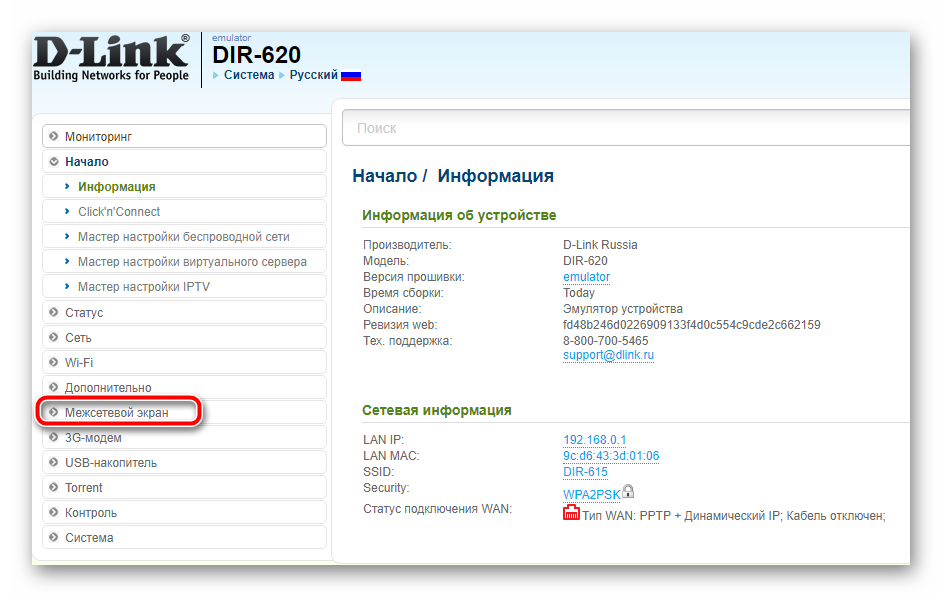

Слева вы увидите панель с категориями. Кликните на «Межсетевой экран».

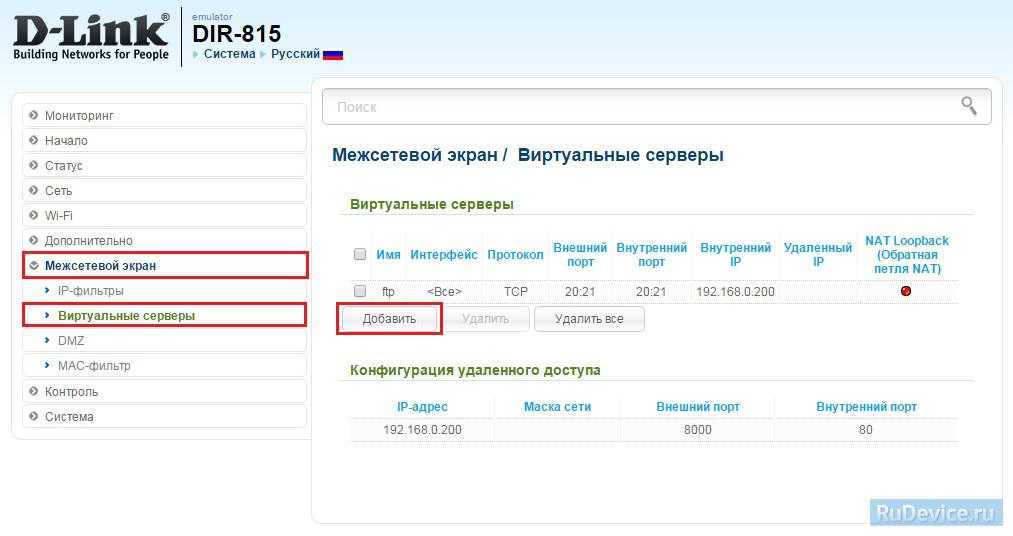

Далее перейдите в раздел «Виртуальные серверы» и нажмите на кнопку «Добавить».

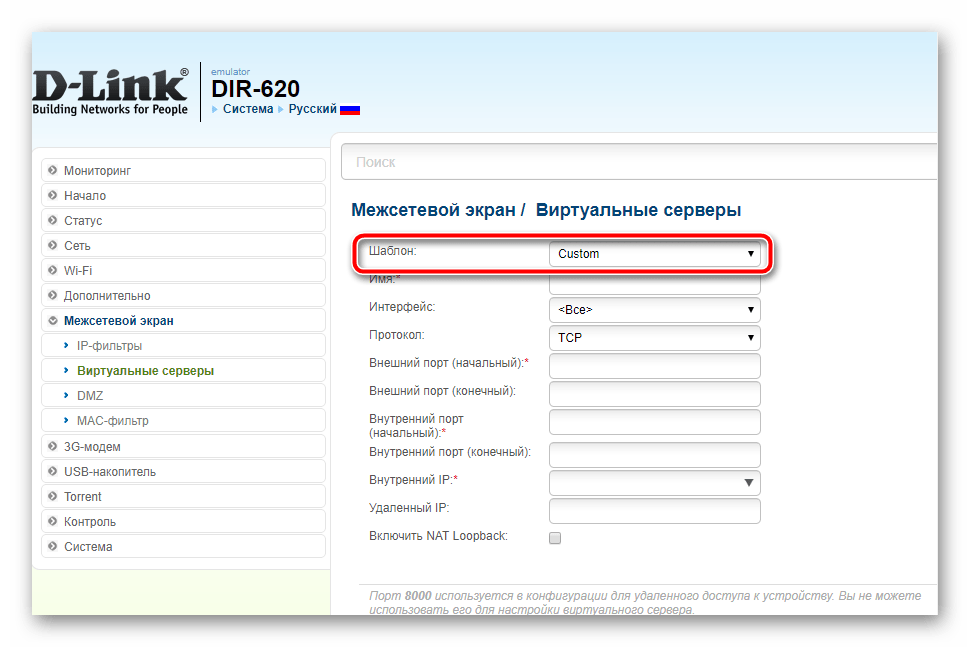

Вам доступен выбор одного из готовых шаблонов, они включают в себя сохраненную информацию о некоторых портах. Их задействовать в данном случае не нужно, поэтому оставьте значение «Custom».

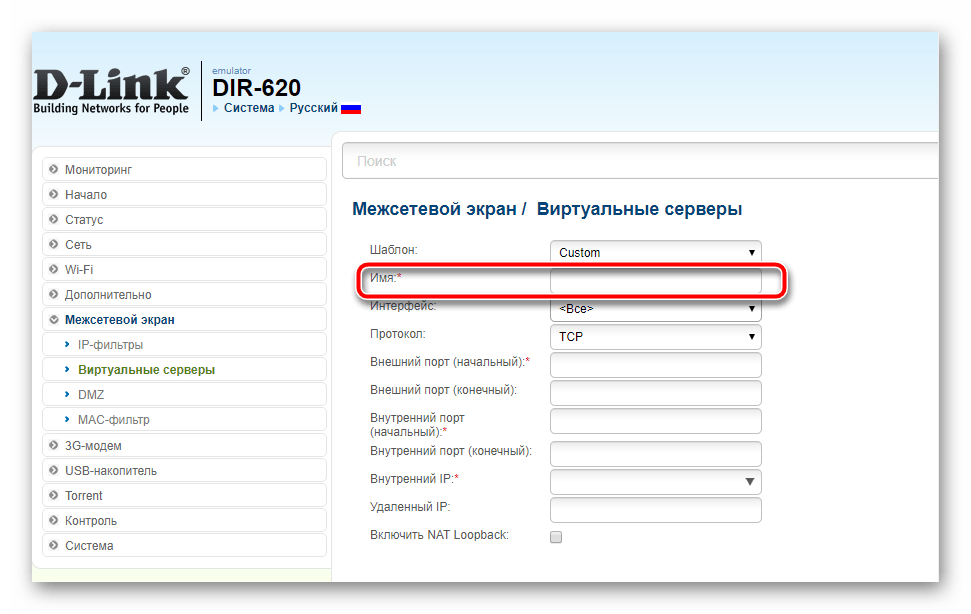

Задайте произвольное имя вашему виртуальному серверу, чтобы было проще ориентироваться в списке, если он будет большим.

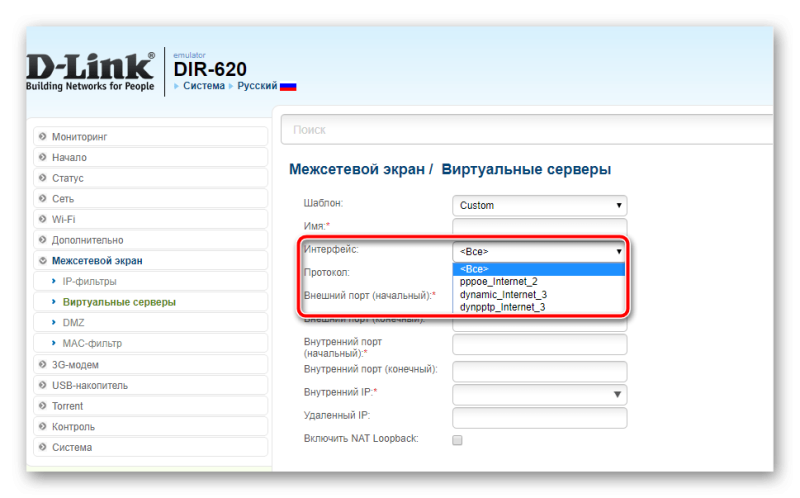

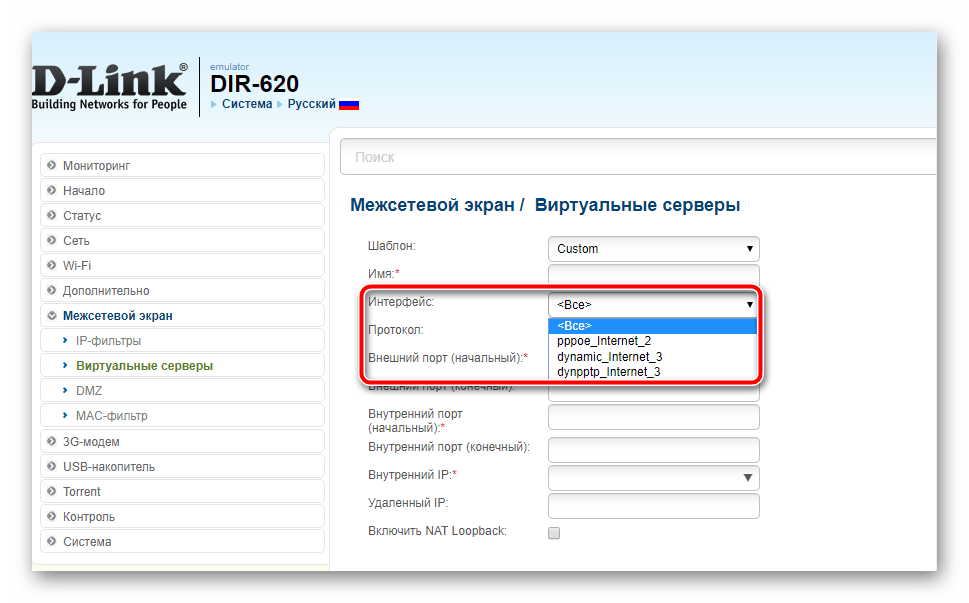

Интерфейс следует указать WAN, чаще всего он имеет название pppoe_Internet_2.

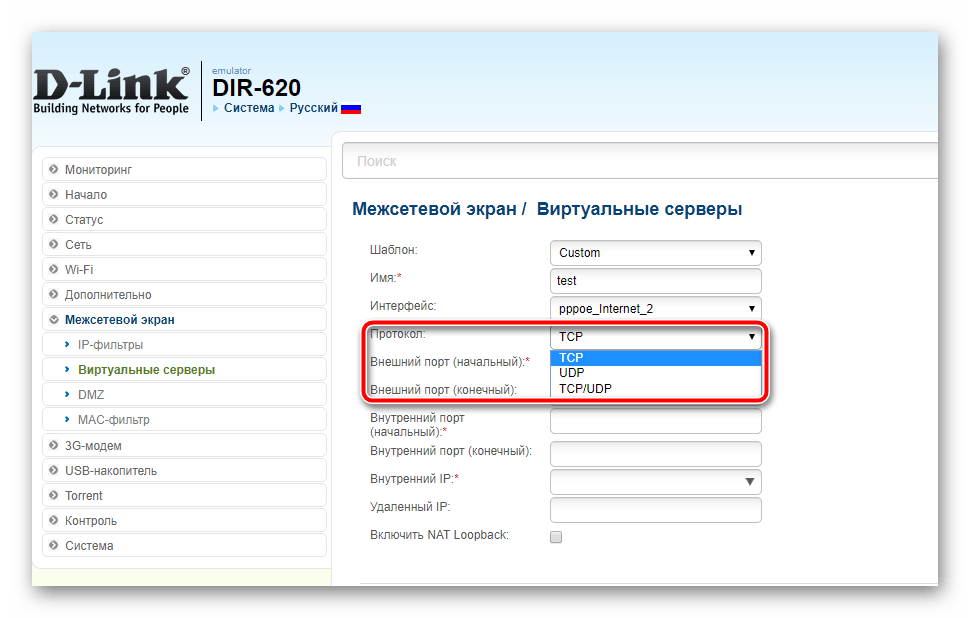

Протокол выберите тот, который использует необходимая программа. Его найти также можно в TCPView, о ней мы говорили в первом шаге.

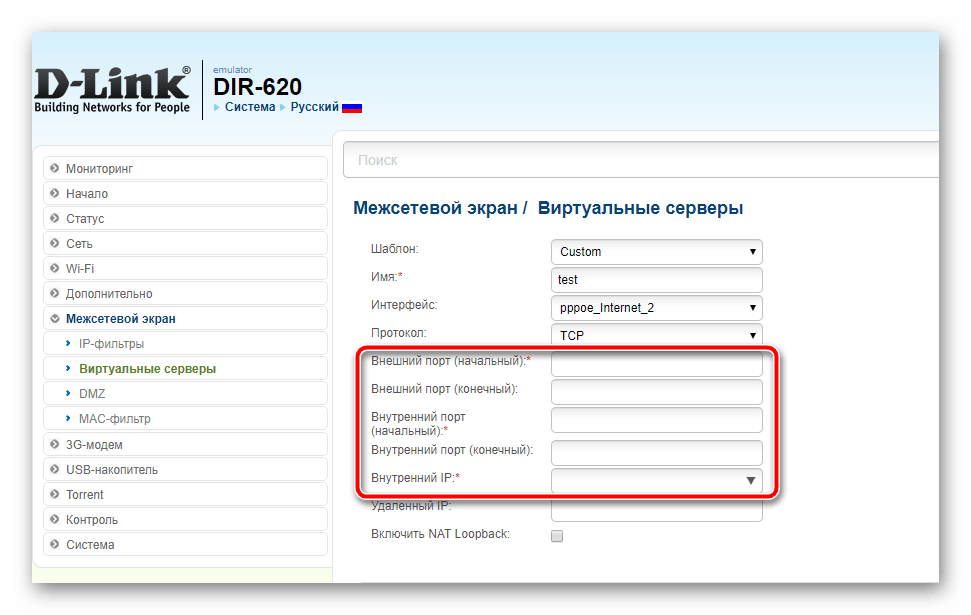

Во всех строки с портами вставьте тот, что вы узнали из первого шага. В «Внутренний IP» впишите адрес своего компьютера.

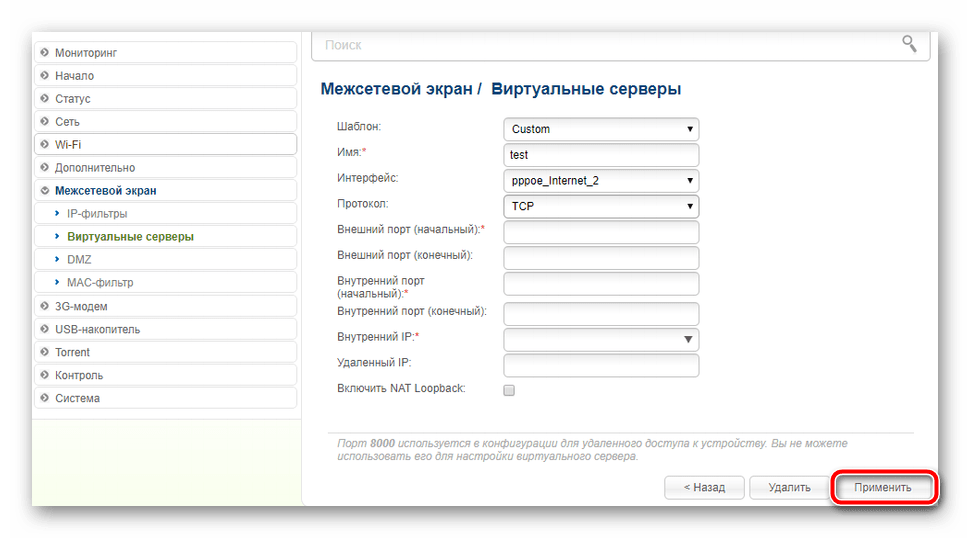

Проверьте введенные параметры и примените изменения.

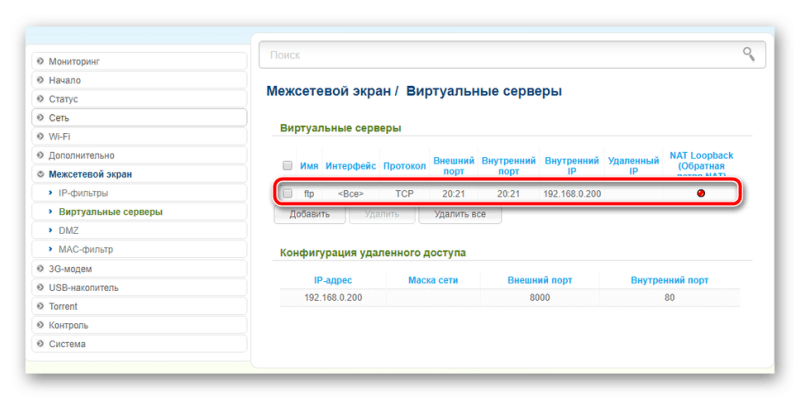

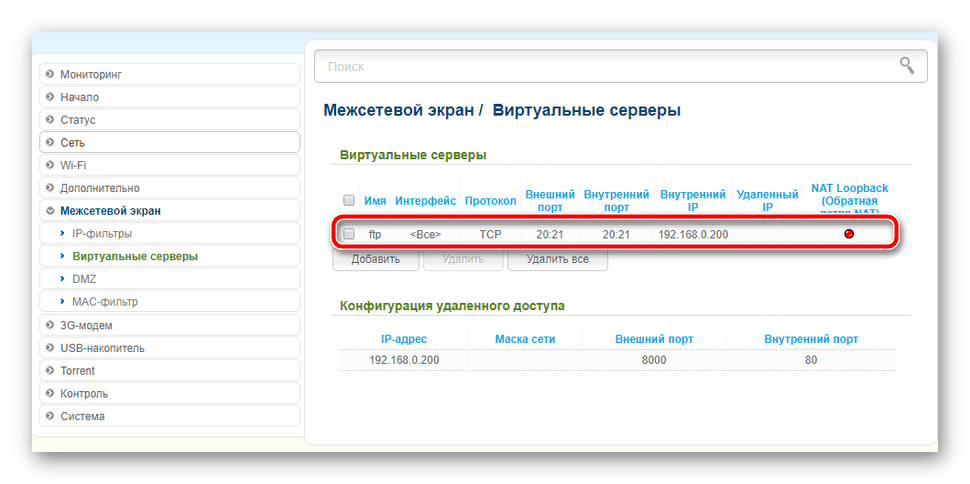

Откроется меню со списком всех виртуальных серверов. В случае надобности редактирования просто нажмите на один из них и поменяйте значения.

Шаг 3: Проверка открытых портов

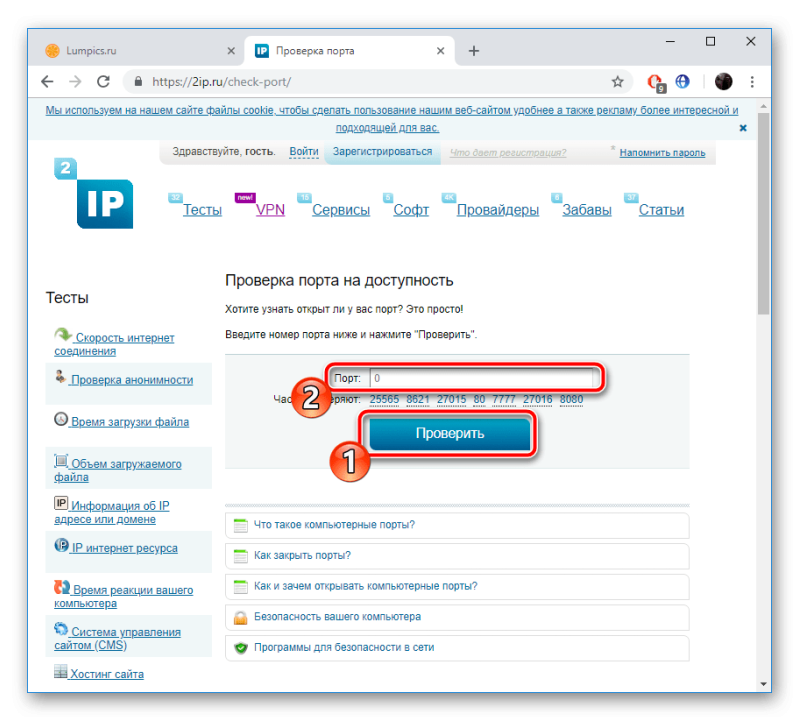

Существует множество сервисов, позволяющих определить, какие порты у вас открыты и закрыты. Если вы не уверены, получилось ли успешно справиться с поставленной задачей, советуем воспользоваться сайтом 2IP и проверить это:

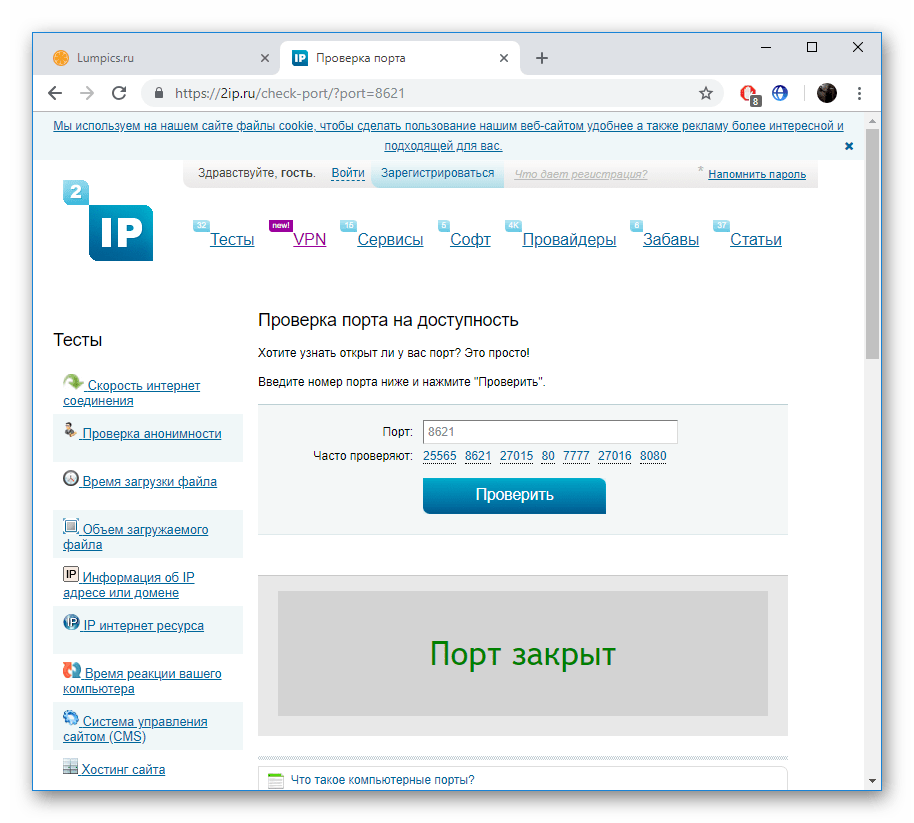

1. Перейдите на главную страницу сайта.

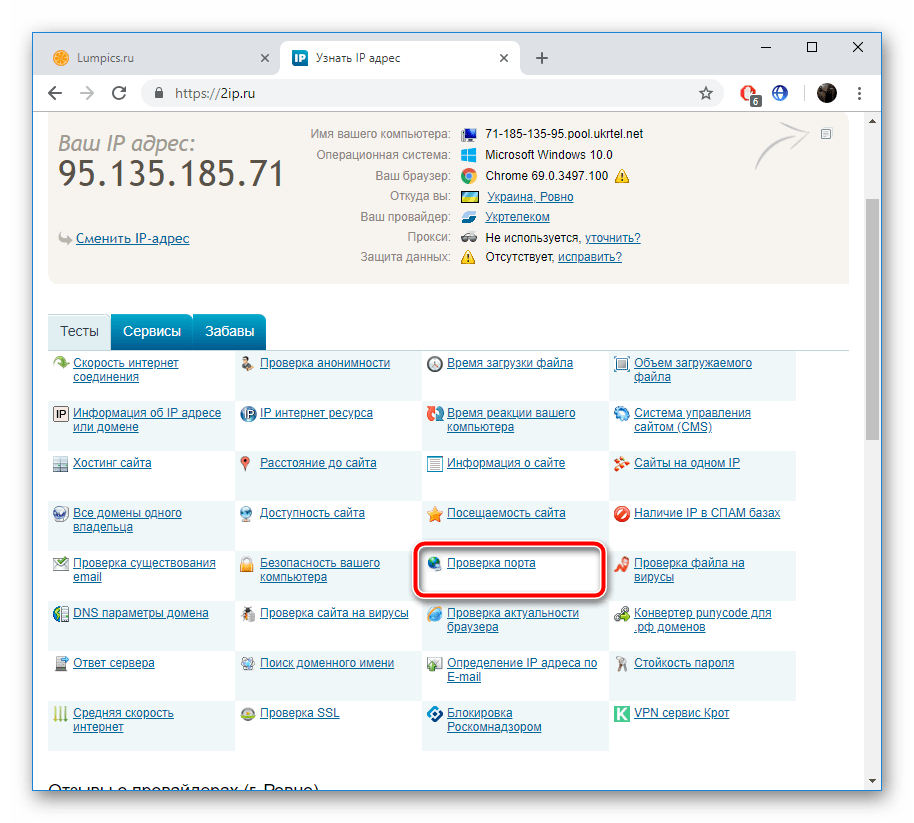

2. Выберите тест «Проверка порта».

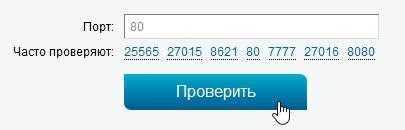

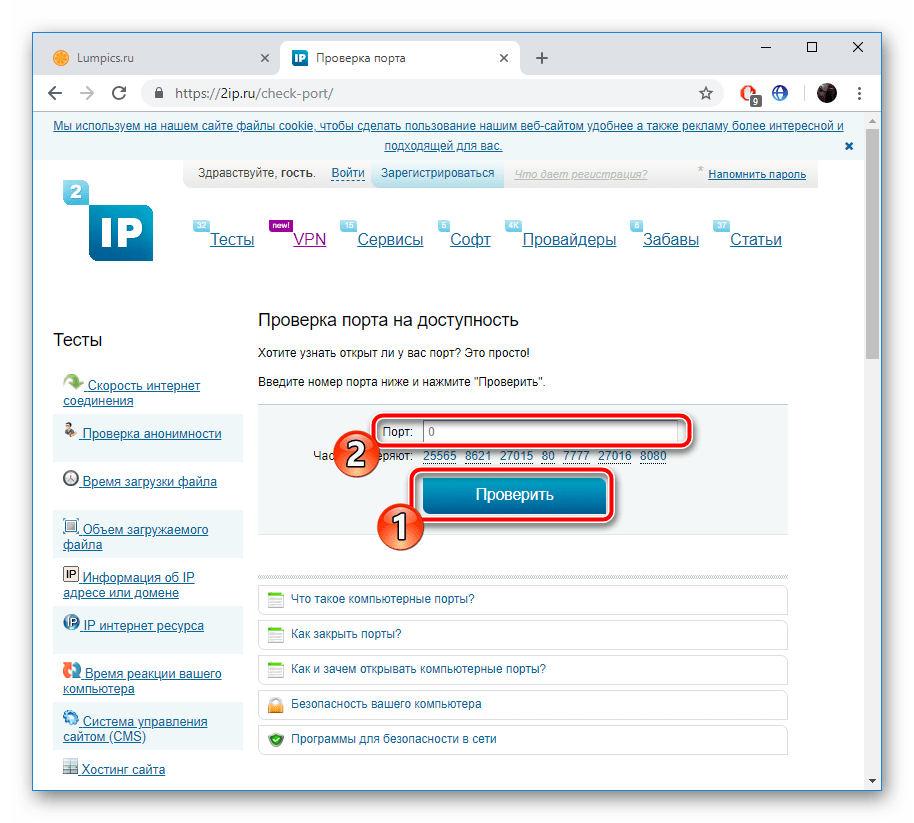

В строку введите число и нажмите на «Проверить».

Ознакомьтесь с отобразившейся информацией, чтобы убедиться в результате выполненных настроек маршрутизатора.

Сегодня вы были ознакомлены с руководством по пробросу портов на роутере D-Link. Как видите, в этом нет ничего сложного, сама процедура осуществляется буквально в несколько шагов и не требует опыта работы с конфигурацией схожего оборудования. Вам следует только задать соответствующие значения в определенные строки и сохранить изменения.

Советы и рекомендации

При настройке сложных электронных устройств могут возникать аппаратные и программные ошибки, большую часть которых можно легко устранить самостоятельно. При выполнении проброса в роутерах D-Link DIR-300 могут возникнуть следующие сложности:

• Проблемы с определением открытого порта. Для того чтобы точно установить номер порта, лучше использовать специальные утилиты, например, TCPView. Кроме того, проблемный порт можно определить по ошибке, которая обнаруживается в том случае, если порт закрыт.
• Если нет возможности установить на компьютер специальное программное обеспечение для определения открытых портов, то можно использовать онлайн-сервисы. Для этой цели идеально подходит портал whatsmyip.org, на котором в разделе Port Scanners возможно получить необходимую информацию без установки специального софта.
• Если после выполнения всех настроек, был изменен пароль к настройкам роутера, то секретный код следует обязательно записать и сохранить. Если эта информация будет утеряна, то потребуется осуществлять сбор настроек маршрутизатора до заводских значений, что приведет к необходимости повторной настройки маршрутизатора в режим проброса.

Настраиваем модем

Следующее устройство, в котором мы будем открывать порт – ADSL модем D-Link DSL-2500U.

Внешний вид аппарата

На передней панели имеются светодиодные индикаторы, которые оповещают о том, как работает устройство, и включен ли он вообще.

На задней панели имеется разъем подключения ADSL кабеля, LAN выход, кнопка ON/OFF, Reset, и гнездо подключения питания.

Задняя панель

Доступ к устройству

Для того, чтобы начать его конфигурирование, необходимо включить питание и подсоединить все требуемые провода, как это показано на рисунке.

Схема подключения к телефонной линии

Производим вход в конфигурацию

После проведения всех необходимых подключений и включения питания, через короткий промежуток времени загорится ADSL индикатор. Если этого не произошло, а горит только индикатор питания, значит, вы могли не подключить провод от телефонной линии к сплиттеру, либо не подключить к сплиттеру провод, который уже подсоединен к устройству. Проверьте еще раз схему подключения. Если вы сделали все правильно, то, скорее всего, произошла авария на линии провайдера.

Если вы уже настраивали сетевую карту для другого провайдера, и устанавливали определенный статический адрес, вам необходимо вернуть стандартные настройки – она должна находиться в режиме автоматического определения IP.

Чтобы войти в конфигурацию нашего оборудования, напишите в адресной строке браузера 192.168.1.1. После чего нажмите Enter на клавиатуре. Вы увидите диалоговое окно, где вы должны ввести пароль и логин (на заводе установлено admin-admin).

Вход в настройки модема

Если пароль или логин не подходят, значит, установлены другие значения. Чтобы сбросить аппарат на заводские настройки, зажмите и удерживайте клавишу Reset, на задней стенке аппарата, не мене 5 сек.

Если вы правильно выполнили все действия, то вам будет доступно главное меню модема.

Меню настроек модема

Главное меню модема

Главное меню модема

После того, как вы зайдете в меню, нам будет необходима строка меню NAT-Virtual Servers. Стоит сказать, что настроить можем можно двумя способами, но мы рассмотрим самый оптимальный. Для примера будем открывать порт для игры Half Life.

Для начала в строке Select a Service выбираем интересующую нас игру. После этого видно, что порты стали прописаны, точнее один стандартный порт, который имеет номер 27015. Далее нам необходимо найти строку Server IP Address, в которой нам нужно установить IP адрес с таким значением — 192.168.1.2. В том случае, если вы желаете открыть несколько портов, то нам нужно менять IP, точнее последнюю его цифру.

Меню вкладки NAT-Virtual Servers

Следующий этап – это поле Protocol. В нем нам необходимо указать значение подключения TCP/UDP.

Если вы внесли все необходимые конфигурации, то можете смело наживать на Apply, и дождаться перезагрузки модема.
