Прошивка тв-приставки mag 250

Порядок подключения приставки

Для подключения к телевизору MAG 250 используйте выход компонентного TV-сигнала (3 разъёма RCA типа «тюльпан») – (Рис.2 — 7) и HDMI-разъём – (Рис.2 – 5). К любому современному телевизору приставку можно подключить по компонентному выходу. Если на телевизоре есть HDMI-вход, то лучше подключать через него для более высокого качества изображения.
Подключите кабель сети Ethernet от сетевого коммутатора к входу Ethernet вашей приставки (Рис. 2 — 4)
Вставьте разъем источника питания в гнездо (Рис. 2 — на корпусе приставки.Включение и настройка соединения

Включите источник питания в розетку. Загорается синий индикатор на лицевой панели приставки.

Переключите ваш телевизор в режим HDMI или Composite в зависимости от того каким кабелем подключена приставка – HDMI или 3xRCA.

1. Во время загрузки приставки на экране телевизора появятся по очереди: Loading, Загрузка портала…, при появлении сообщения Загрузка портала… нажимаем и держим на пульте приставки кнопку SETUP, отпускаем ее при появлении сообщения Загрузка внутреннего портала…, попадаем во внутренний портал:

2. Еще раз нажимаем на пульте приставки Setup и выбираем пункт Расширенные настройки: (Advanced Settings):

3.Выбираем Язык: Русский, Временная зона: GMT +02.00 Jerusalem , после этого нажимаем ОK:

4. Заходим в меню Конфигурация сети:

5. Выбираем Проводное(Ethernet):

6. Выбираем Авто (DHCP) и после нажимаем кнопку EXIT на пульте приставки:

7. Заходим в меню Серверы:

8. Заполняем поля в соответствии с рисунком ниже и нажимаем ОК. Для ввода символов используем экранную клавиатуру, которую можно отобразить нажатием кнопки КВ на пульте приставки:

9. Выбираем меню Перезагрузка и дожидаемся перезагрузки приставки:

Спецификация

Процессор: STi7105

Оперативная память: 256 Мбайт

Флэш-память: 256 Мбайт

Операционная система: linux 2.6.23

Внешние интерфейсы:
Оптический аудио-выход S/PDIF, HDMI 1.3а (на задней панели), USB 2.0 (1 на передней панели и 1 на задней панели), композитный + стереофонический A/V выход (разъём типа mini jack на задней панели), порт Ethernet 100Мбит/с (на задней панели), разъём для подключения блока питания 5В (на задней панели), LED-индикатор (на передней панели)

Источники медиа-контента:
USB-устройства (внешний жесткий диск, USB флэш-накопитель, USB-кард-ридер и т.д.), PC и NAS в локальной сети (SMB, NFS, UPnP, HTTP), других Интернет и местные сети телевещания (HTTP, UDP / RTP уникаст/мультикаст), услуги потокового видео полностью поддерживаются

Web engine: WebKit

DRM опция: Verimatrix, Secure Media

Видео режимы: 1080i, 1080p, 720p, 576p, 480р, PAL, NTSC

Видео кодеки: MPEG1/2 MP@HL, H.264 HP@level 4.1, MPEG4 part 2 (ASP),WMV-9 (опционально), VC1 video, XviD; поддержка высокобитрейтного видео (вплоть до 40 Мбит/с и выше)

Видео форматы: MKV,MPEG-TS,MPEG-PS, M2TS, VOB, AVI, MOV, MP4, ASF, QT, WMV (опционально)

Аудио кодеки: MPEG-1 layer I/II, MPEG-2 layer II, MPEG-2 layer III (mp3), MPEG-2 AAC (опционально), MPEG-4 AAC LC 2-ch/5.1ch (опционально), MPEG-4 AAC+SBR 2-h/5.1ch(опционально), Dolby Digital

Аудио форматы: MP3, MPA, M4A, WMA (опционально), Ogg, WAV,AC3,AAC

Форматы изображений: JPEG, PNG, BMP, GIF,RAW

Субтитры: DVB,SRT (поддержка скоро), встроенные текстовые

Форматы плейлистов: M3U

Ethernet: 10/100 Мбит/с

Stream media протоколы: RTSP, RTP, UDP, IGMP,HTTP

Программное обеспечение: Полностью совместим с MAG-100, MAG-200, MAG-250(P) (API JS, API C)
встроенный медиапортал со функциональностью IPTV
HTTP 1.1, HTML 4.01 XHTML 1.0/1.1
DOM 1, 2, 3, CSS 1, 2, 3
XML 1.0, XSLT 1.0, XPath 1.0
SOAP 1.1
JavaScript ECMA-262, revision 5
Media JavaScript API
C layer SDK

Размеры (ш/г/в), мм: 125/86/28

Вес приставки, г: 156 (с упаковкой: 620)

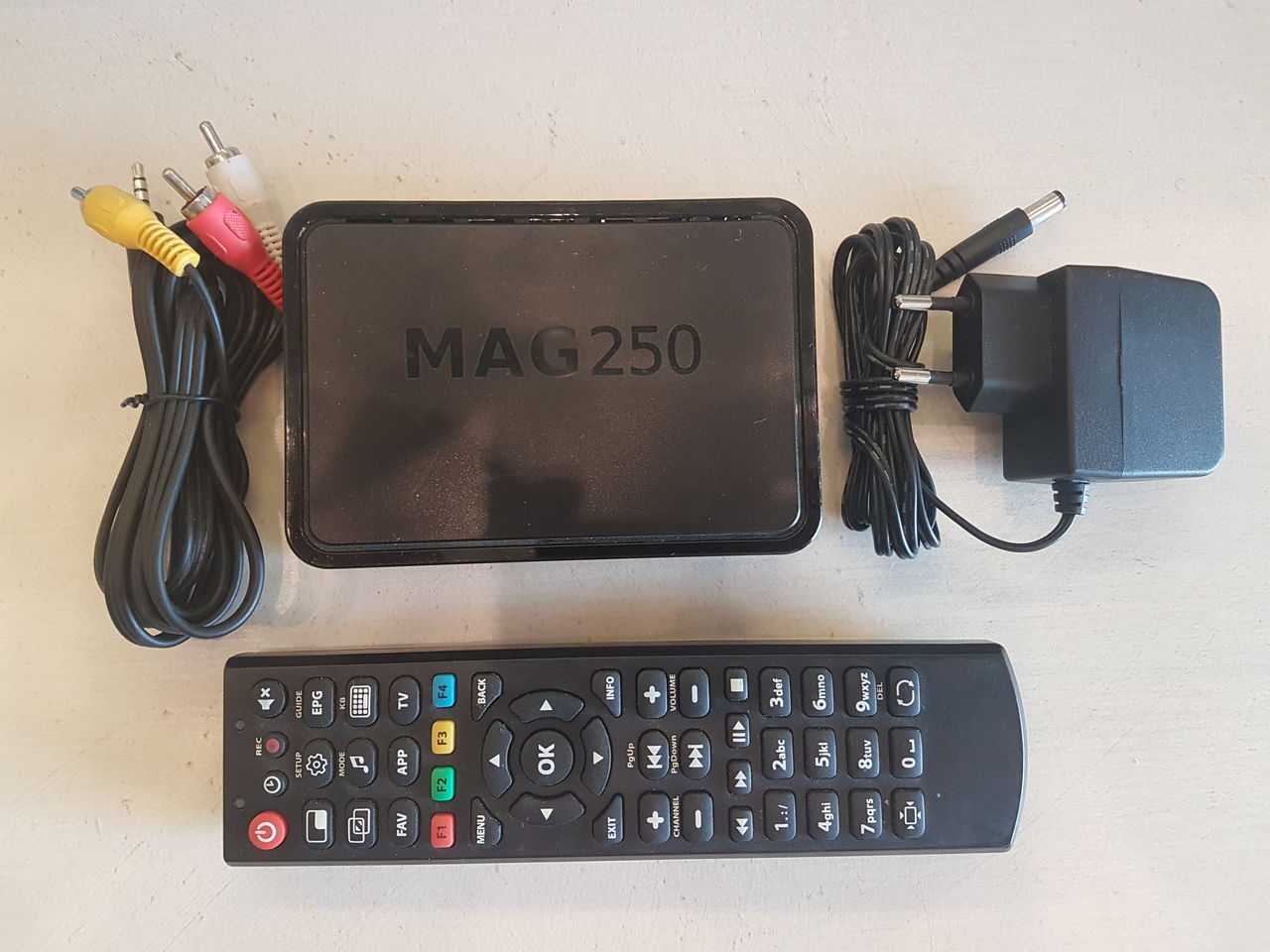

Комплектация: Приставка MAG-250 Micro, руководство пользователя, кабель mini jack на RCA (A/V); адаптер питания 5В 1.5A, пульт ДУ, элементы питания АА — 2шт, упаковка.

Гарантия: 2 годa

Подготовка

Прежде чем приступать к процессу установки программного обеспечения, приготовьте все необходимые инструменты. Имея под рукой все нужное, можно быстро и просто провести прошивку, а также исправить ситуацию, если во время манипуляций произойдет какой-либо сбой.

Необходимое

В зависимости от выбранного способа установки ПО и нужного результата, для операций может понадобиться следующее:

• Ноутбук или ПК, функционирующий под управлением Windows любой актуальной версии;
• Качественный патч-корд, посредством которого ТВ-Бокс соединяется с сетевой картой ПК;
• USB-носитель объемом, не превышающим 4 Гб. В случае если такая флешка отсутствует, можно взять любую – в описании способов установки системы в MAG250, в которых понадобится данный инструмент, описано как подготовить его перед использованием.

Виды прошивок, загрузка

Популярностью MAG250 обусловлено наличие большого числа доступных прошивок для девайса. В целом, функционал разных решений очень похож и поэтому пользователь может выбирать любую версию системы, но в модифицированных сторонними разработчиками оболочках гораздо больше возможностей. Способы установки официальных и модифицированных ОС в МАГ250 совершенно не отличаются. При загрузке пакетов следует учитывать факт того, что для полноценной прошивки девайса во всех случаях понадобятся два файла – загрузчик «Bootstrap***» и образ системы «imageupdate».

Официальное ПО от производителя

В рассматриваемых ниже примерах используется официальная версия оболочки от Infomir. Скачать последнюю версию официальной прошивки можно с FTP-сервера производителя.

Загрузить официальную прошивку для MAG 250

Модифицированная программная оболочка

В качестве альтернативного решения применяется прошивка от команды Dnkbox, как модификация, характеризуемая наличием множества дополнительных опций, а также оболочка, получившая наибольшее количество положительных отзывов пользователей.

В отличие от официальной версии системы, устанавливаемой в приставку производителем, решение от ДНК оснащено возможностями, которые представлены:

• Телепрограммой с yandex.ru и tv.mail.ru.
• Интегрированными клиентами Torrent и Samba.
• Поддержкой меню, созданных пользователем самостоятельно.
• Автоматическим запуском IP-TV.
• Функцией сна.
• Записью принимаемого приставкой медиапотока на сетевой диск.
• Доступом к программной части девайса через протокол SSH.

• Архив «2142». Предназначен для устройств, в которых установлен процессор STI7105-DUD.
• Файлы из пакета «2162» применяются для инсталляции в приставки с процессором STI7105-BUD и поддержкой AC3.

Определить аппаратную версию MAG250 очень просто. Достаточно проверить наличие оптического разъема для вывода звука на задней панели девайса.

• Если разъем присутствует – приставка с процессором BUD.
• Если отсутствует – аппаратная платформа DUD.

Определяете ревизию и скачиваете соответствующий пакет:

Загрузить прошивку DNK для MAG 250

Решение проблем и частые вопросы по MAG 250

Почему у меня нет изображения?

Если у вас нет изображения на телевизоре, проверьте правильность подключения кабеля HDMI. Попробуйте перезагрузить роутер и приставку, а также убедитесь в наличии подключения к интернету.

Как обновить прошивку?

Для обновления прошивки на MAG 250, зайдите в меню настройки и выберите пункт «Обновление» или «Системные настройки». Далее следуйте инструкциям на экране

Обратите внимание, что при обновлении прошивки все настройки будут сброшены до заводских

Как добавить новые каналы?

Для добавления новых каналов на MAG 250, зайдите в меню настройки и выберите пункт «Список каналов». Далее выберите «Добавить канал» и введите данные о новом канале (название, ссылка, категория и т.д.). После сохранения настроек новый канал будет доступен в списке.

Что делать, если пульт не реагирует?

Если пульт на MAG 250 не реагирует, проверьте его батарейки и замените их при необходимости. Также убедитесь, что пульт находится в зоне действия приставки и не блокируется другими предметами. Если проблема не устраняется, попробуйте использовать другой пульт.

Как сбросить настройки до заводских?

Для сброса настроек на MAG 250 до заводских, зайдите в меню настройки и выберите пункт «Системные настройки». Далее выберите «Сброс настроек» и подтвердите действие. При этом все настройки, включая список каналов, будут удалены.

Что делать, если нет звука?

Если у вас нет звука на MAG 250, проверьте правильность подключения кабеля HDMI и настроек звука на телевизоре. Также убедитесь, что звук не отключен на самой приставке, зайдя в меню настройки и выбрав соответствующий пункт.

Альтернативная прошивка MAG-250 и IPTV RT-STB-HD

Прошивка от ДНК и Импульс

Прошивка от ДНК для MAG-250, Aura HD и IPTV RT-STB-HD Standart оказалась единственной толковой и стоящей альтернативной прошивкой. Остальные были минимально измененными вариациями обычной прошивки Инфомир.

Update 2019: Так как на текущий момент прошивки ДНК больше нет, единственная достойная альтернатива — это Импульс. Скачать её можно отсюда — .

Отличия от официальной прошивки Инфомир:— Телепрограмма с tv.mail.ru/yandex.ru.— Установка звуковой дорожки для каждого потока IP-TV отдельно.— Интегрированы torrent-клиент и samba.— Поддержка пользовательских меню во внутреннем портале.— Добавлена поддержка пульта ДУ «Ростелеком».— Добавлена функция «Sleep»(На пульте от Инфомира кнопка рядом с питанием).— Запись трансляции на сетевой диск (NET-USB, подключение через меню в медиабраузере).— Быстрое переключение м/у 2-я последними каналами.— Добавлен автозапуск трансляции iptv (режим ТВ).— Сохранение соотношения сторон экрана и последний просматриваемый канал при перезагрузке приставки (режим ТВ).— Менеджер пакетов (через SSH).— Автоматическое восстановление фалов приставки после обновления прошивки.

Установка Альтернативной прошивки для MAG-250 и IPTV RT-STB-HD

Перед тем, как прошивать ТВ-приставку MAG-250 или IPTV RT-STB-HD альтернативной прошивкой, сначала рекомендуется установить обычное ПО от Инфомир. Если Вы будете пытаться прошиться напрямую с Ростелеком (Smartlabs) на альтернативную прошивку — могут возникнуть проблемы. Да и прошиваться дальше уже можно будет через через USB.

Подготовка флешки для прошивки MAG-250 и IPTV RT-STB-HD

Флешка для прошивки должна быть не более 8 Гб, иначе могут возникнуть сложности. Форматируем флешку в FAT32.
Перед установкой альтернативной прошивки на ТВ-приставку нужно скачать её и переименовать файлы таким образом, чтобы были два файла: Bootstrap и imageupdate.
Создаем в корне флешки папку mag250 и копируем туда файлы Bootstrap и imageupdate.

Вариант 1. Прошивка MAG-250 и IPTV RT-STB-HD из внутреннего портала.

Шаг 1. Выбираем в меню раздел Настройка:

 Попадаем в меню настроек приставки MAG-250 или RT-STB-HD:

Для входа в сервисное меню — нажимаем кнопку Set или Setup.

Перед нами — сервисное меню ТВ приставки.

Шаг 2. Выбираем пункт меню Обновить ПО.

Шаг 3. С помощью стрелочек выбираем тип «Обновление через USB»:

Нажимаем кнопку Начать обновление.

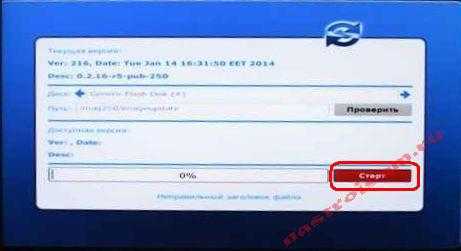

Шаг 4.  Нажимаем кнопку «Проверить» для проверки наличия прошивки на флешке:

Если проверка наличия прошивки успешно прошла — станет доступна кнопка «Старт»:

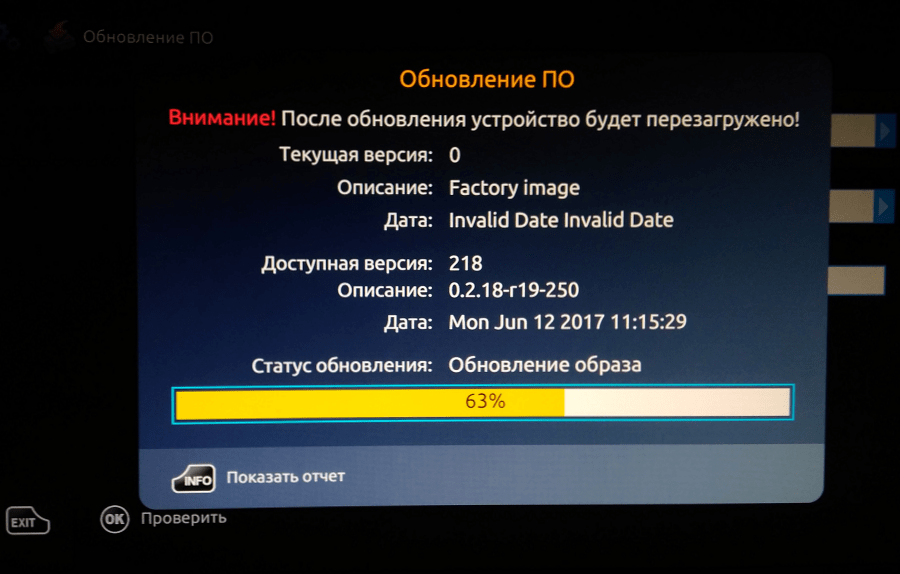

Нажимаем её и ждем, пока Ваша ТВ-приставка прошьется.

Примечание:
При попытке прошивки MAG-250 и RT-STB-HD с флешки возникает ошибка:
«Неправильный заголовок файла».Решение: Пробуйте ещё раз отформатировать флешку в FAT32. Проверьте правильно ли указано имя папки: mag250 — оно должно быть без пробелов. Ещё раз скачайте файл imageupdate и залейте на флешку. Если не помогло — пробуйте прошить через BIOS. Если и то не поможет, тогда — через Мультикаст.

Вариант 2. Прошивка MAG-250 и IPTV RT-STB-HD из BIOS.

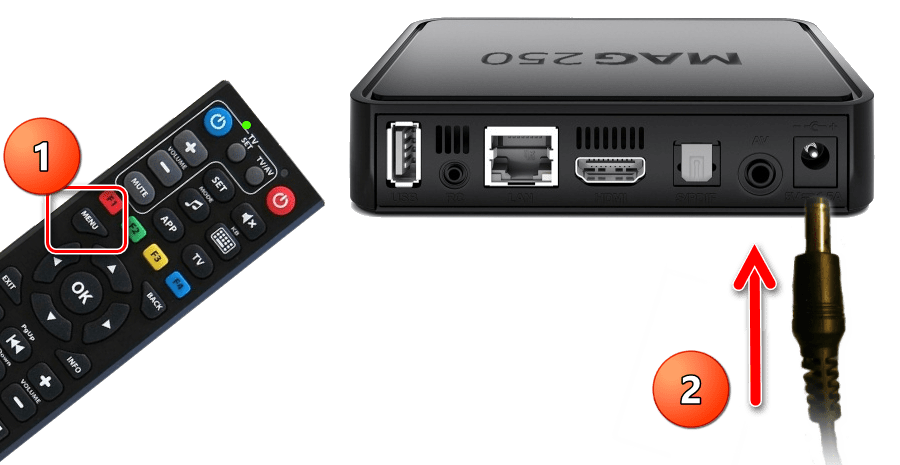

Шаг 1. Перезагружаем приставку и при загрузке держим зажатой кнопку Menu для входа в BIOS MAG-250 или RT-STB-HD Standart.

Шаг 2. В BIOS MAG-250 или RT-STB-HD выбираем раздел «Upgrade Tools»:

Затем — «USB Bootstrap»:

Если флешка не подключена к MAG-250, то приставка напишет об этом:

Надо подключить флешку к приставке и нажать кнопку ОК. После чего приставка проверит наличие прошивки на съемном носителе:

Если все нормально — начнет процесс прошивки с флешки с флешки:

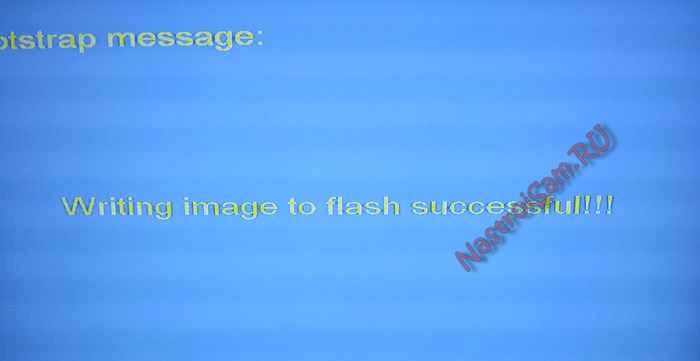

По окончании прошивки ТВ-приставки MAG-250 сообщение «Writing image to flash successfull»:

Ждем пока устройство перезагрузиться с новой прошивкой:

Примечание:
Если при попытке прошивки устройства с флешки возникает ошибка:
«File mag250/imageupdate not present».Решение: Пробуйте ещё раз отформатировать флешку в FAT32. Проверьте правильно ли указано имя папки — mag250: оно должно быть без пробелов. Ещё раз скачайте файл imageupdate и залейте на флешку. Если не помогло — пробуйте прошивать через Мультикаст.

Прошивка MAG-250 и IPTV RT-STB-HD

Шаг 1. Скачанную прошивку, программу mcast.exe и DHCP-сервер кладем в одну папку в корень диска C:\. К примеру — C:\mag250

Обратите внимание, что для прошивки тв-приставки в папке должны быть 2 файла: Bootstrap и imageupdate. Поэтому скачанный файл Bootstrap_250 надо будет переименовать просто в Bootstrap

То же самое и с imageupdate. Выглядеть содержимое папки должно вот так:

Шаг 2. На сетевой плате, через которую будем подключать приставку надо прописать IP-адрес 192.168.1.1 и маску 255.255.255.0.
Для этого нажимаем комбинацию клавиш Win+R и в сроке открыть пишем команду ncpa.cpl. Нажимаем кнопку ОК. В открывшемся окне сетевых подключений Windows выбираем нужное сетевое подключение и кликаем на нем правой кнопкой мыши. В контекстном меню выбираем пункт Свойства. затем нужно выбрать компонент «Протокол Интернета версии 4 (TCP/IPv4)». Кликаем по нему дважды и прописываем IP-адрес:

Шаг 3. Соединяем кабелем LAN-порт ТВ-приставки MAG-250 и сетевую плату компьютера.

Шаг 4. Включаем приставку MAG-250 и сразу же нажимаем несколько раз кнопку Menu. Должен открыться BIOS ТВ-приставки:

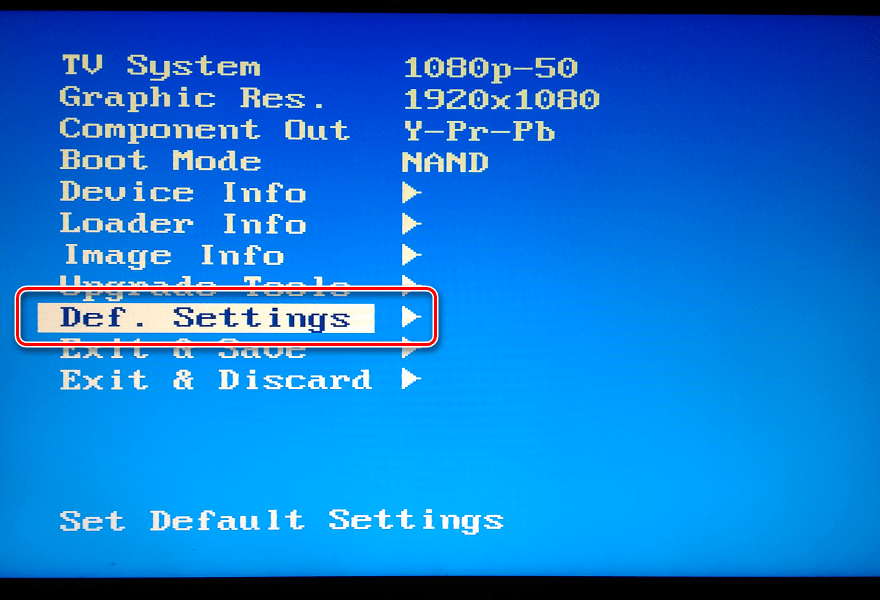

В некоторых случаях ПО не будет заливаться до тех пор, пока не сбросите конфиг устройства с помощью пункта «Def.Settings».

После этого обязательно пройдите через пункт «Exit & Save», иначе ничего не сбросится!

Шаг 5. Запускаем на компьютере DHCP-сервер. В случае с предложенным мной DualServer — Вам надо запустить командную строку Windows. Для этого нажимаем комбинацию клавиш Win+X и в открывшемся меню выбираем пункт «Командная строка(Администратор)». В ней пишем команду:
Нажимаем Enter для запуска сервера.

Шаг 6. Запускаем программу mcast.exe для трансляции загрузчика и прошивки. При запуске она попросит выбрать нужный сетевой интерфейс:

Выбираем IP: 192.168.1.1, Подключение по локальной сети и нажимаем кнопку Select.
Откроется главное окно программы:

Здесь от Вас потребуется исправить адрес в первом потоке (Stream 1).
Адрес трансляции для MAG-250 должен быть: 224.50.0.70:9000.
Адрес второго потока должен быть: 224.50.0.51:9001.
Нажимаем копки Start на обоих потоках.
Пойдет трансляция загрузчика и прошивки по мультикасту:

Шаг 7. В BIOS приставки выбираем пункт «Upgrade Tools»:

Далее надо выбрать пункт «MC Upgrade». Приставка начнет ловить загрузчик:

После загрузки Bootdtrap, приставка напишет:
Bootstrap message: Reception of an image is started!
Это означает, что Ваша STB-приставка начала загрузку прошивки. Эта надпись должна смениться на «Bootstrap message: Writing image to flash».

После того, как приставка запишет прошивку в память , она должна выдать сообщение: Writing image to flash successfull!

После этого ТВ-приставка должна перезагрузиться и Ваш MAG-250 или IPTV RT-STB-HD должен запуститься с новой прошивкой.

Работа с интерфейсом MAG 250

Основные элементы интерфейса

При включении MAG 250 на экране появляется Основное меню:

• ТВ — просмотр ТВ каналов;
• Видео клуб — просмотр контента, доступного на медиасервере;
• Избранное — список избранных каналов и фильмов;
• Сообщения — уведомления от провайдера или оператора ТВ;
• Настройки — настройки устройства и интернет-соединения;
• Справка — поддержка и информация об устройстве.

Также внизу экрана отображается информационная строка с текущим временем, иконкой интернет-соединения, уровнем сигнала и другими данными.

Настройка устройства

Для настройки MAG 250 необходимо зайти в раздел «Настройки». В этом разделе можно:

• Настроить сетевые параметры — подключиться к Wi-Fi или настроить сетевую конфигурацию;
• Настроить видео- и аудиопараметры — выбрать разрешение и формат изображения, настроить звук;
• Настроить системные параметры — настроить время, язык и клавиатуру, ограничения доступа;
• Обновить прошивку — установить последнюю версию прошивки для устройства;
• Сбросить настройки — сбросить настройки устройства до заводских.

Работа с контентом

Для просмотра ТВ каналов необходимо зайти в раздел «ТВ». Здесь можно:

• Просмотреть список каналов — выбрать канал из списка или поискать его по названию;
• Добавить канал в избранное — для удобного доступа к любимым каналам;
• Начать запись программы — записать текущую программу на внутренний жесткий диск или USB-накопитель;
• Просмотреть телепрограмму — узнать расписание телепередач на сегодня и на ближайшие несколько дней.
