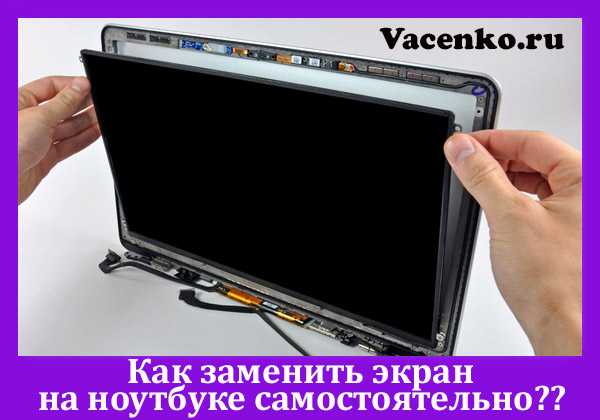

Замена экрана ноутбука простыми способами

Как заменить экран ноутбука?

Автор вопроса считает этот ответ лучшим

Добрый день! Действительно многие задаются вопросом как заменить экран ноутбука?

Неисправности ноутбука могут носить вполне различный характер. Одними из самых серьезных являются проблемы, связанные с экраном.

Его матрица очень уязвима и может легко пострадать при случайном ударе. В такой ситуации понадобится замена экрана устройства, так как восстановить поврежденную матрицу нельзя. Технически замена выполняется достаточно просто, поэтому может быть произведена на дому у заказчика.

Порядок замены экрана ноутбука следующий:

Необходимость замены экрана ноутбука возникает только тогда, когда матрица получила физические повреждения.

Например, когда на ней появились заметные трещины, при включении на экране видны темные пятна или узкие вертикальные или (реже) горизонтальные полосы.

Если экран ноутбука не имеет внешних повреждений, но на нем нет изображения, или оно едва заметно, или окрашено в красноватый оттенок, то сама матрица цела, проблема кроется в других компонентах – вероятнее всего, инверторе или лампах подсветки.

Когда сомнений в неисправности матрицы нет, ее приходится менять. Учитывая, что матрица стоит недешево, ремонт экрана ноутбука должен выполняться опытным специалистом. Порядок замены экрана ноутбука:

На всю работу по замене экрана ноутбука у опытного мастера обычно уходит не больше получаса.

Так же у многих может быть вопрос. Как заменить экран ноутбука на дому?

Если экран вашего ноутбука нуждается в замене, вы всегда можете пригласить специалиста. Он привезет и установит новую оригинальную матрицу, что обеспечит высочайшее качество изображения, ничем не отличающееся от заводского. Ремонт и замена экранов ноутбуков востребованная услуга.

Какой цветовой охват дисплея Вам нужен?

Стоит сразу сказать, что если Вы не планируете профессионально заниматься обработкой фотографий в графических редакторах, видеомонтажом и другими задачами, где требуется точная цветопередача, то на цветовой охват дисплея можете особо не обращать внимания при выборе ноутбука. Достаточно будет просто выбрать правильный тип матрицы с хорошими углами обзора (например, IPS или её нормальный аналог).

А вот для профессиональной работы с цветом недостаточно просто выбрать ноутбук с IPS матрицей, ведь IPS матрицы бывают дешёвые и дорогие, соответственно менее и более качественные. В бюджетных и среднебюджетных ноутбуках (примерно до 60 т.р.) чаще всего встречаются IPS матрицы с невысоким цветовым охватом. Как правило это 45% NTSC, что примерно соответствует 57-63% sRGB. Матрицы с таким цветовым охватом не пригодны для профессиональной цветокоррекции (но для любительского редактирования фото вполне подойдут). Хорошим цветовым охватом, пригодным для профессиональной цветокоррекции, считается от 72% NTSC или от 90-100% sRGB и выше.

Узнать какой цветовой охват у экрана того или иного ноутбука не так то просто, поскольку производители ноутбуков далеко не всегда указывают эту информацию (особенно для бюджетных и среднебюджетных моделей). Поэтому, если на официальном сайте производителя ноутбука нет такой информации – нужно искать обзоры на понравившуюся модель ноутбука от профессиональных изданий, например на сайте https://www.notebookcheck-ru.com/.

Но если Вы приобретёте ноутбук с IPS матрицей среднего качества, то есть большая вероятность, что данную матрицу можно будет сменить на более качественную (если в продаже удастся найти более качественную, подходящую для вашего ноутбука). Сделать это будет конечно посложнее, чем просто заменить память в ноутбуке, но всё же своими силами это сделать можно (при наличии прямых рук, в противном случае лучше обратиться в сервисный центр). Ниже приведу пример как визуально может измениться цветопередача при замене IPS экрана среднего качества (цветовой охват 45% NTSC) на IPS экран высокого качества (цветовой охват 72% NTSC).

Слева ноутбук с обычной бюджетной IPS матрицей (45% NTSC), справа ноут с более качественной IPS матрицей (72% NTSC)

Далее была заменена матрица в ноутбуке слева на более качественную (с более высоким цветовым охватом и чуть большей максимальной яркостью), результат ниже.

В ноутбуке слева заменена матрица с бюджетной IPS (45% NTSC), на более качественную IPS (72% NTSC)

Фото взяты с ресурса https://4pda.to/forum/index.php?showtopic=1001909&st=80#entry99707112, выложил их пользователь под ником superjorick, за что ему выражаю благодарность.

Итак, подытожим по цветовому охвату: если Вы не планируете заниматься цветокоррекцией, то можно выбирать ноутбук с обычной бюджетной IPS матрицей. Да, картинка будет немножко тусклее, но без сравнения с другими ноутбуками рядом Вы этого не заметите (большинство пользователей этого не замечает). Но если же Вы планируете заниматься цветокоррекцией, дизайном, видеомонтажом и другими работами, требующими отображения точных цветов и оттенков, тогда выбирайте ноутбуки с экранами с цветовым охватом от 72% NTSC (или от 90-100% sRGB) и выше. Но помните, что выбор ноута с экраном 72% NTSC — это ещё не гарантия, что все цвета будут отображаться правильно и за таким экраном сразу можно работать. Возможно (в большинстве случаев так), ещё потребуется откалибровать экран, чтобы отображаемые цвета и оттенки точно соответствовали действительности. В продаже бывают ноутбуки с уже откалиброванными экранами на заводе, но их меньшинство.

Замена дисплея на ноутбуке

Вторым значением «заменить экран» является замена дисплея или матрицы. В зависимости от наличия денег можно проделать эту операцию и самостоятельно, но есть ряд рисков. Да и подготовка требуется соответствующая. Лучше обратиться в мастерскую, чем рассчитывать на себя.

Подготовка к замене

Чтобы сменить матрицу её потребуется сначала найти. А ещё требуется обладать нужными знаниями и инструментами. Впрочем, при наличии доступа к интернет можно справиться и самостоятельно. Перед заменой обязательно нужно озаботиться тремя вещами:

1. Наличие нужных инструментов (набор отвёрток, пластиковая карта и лак для ногтей).
2. Наличие дисплея (матрицы) на которую будет меняться оригинальная.
3. Найти инструкцию по разборке ноутбука.

Остановимся на каждом пункте подробнее. Цена ошибки может привести к не ремонтопригодности всего устройства. Поэтому лучше задуматься несколько раз, прежде, чем лезть самостоятельно.

Инструменты

Достать не так уж и сложно. В качестве пластиковой карты подойдёт даже карта на скидку в магазине. Она немного поцарапается, поэтому банковской картой лучше не жертвовать. Неплохой заменой будет гитарный медиатор. Идеально найти специальный пластиковый инструмент.

Купить можно и самый простой набор отвёрток, ценой около 2$. Гнаться в этом вопросе за качеством лучше при регулярном использовании.

Примечание: Очень плохая идея ковырять корпус ноутбука ножом.

А лак для ногтей позволит сохранить винтики в целости. По мере снятия можно промазывать их лаком. Это позволит плотно усадить их в гнёзда при сборке устройства.

Матрица на замену

Самый дорогой компонент ремонта. Нужно не просто найти совместимую, а точно такую же матрицу.

Ведь в зависимости от типа подсветки новая может и не заработать. Всю техническую информацию можно найти узнав модель ноутбука (на нижней части корпуса есть наклейка).

К модели предстоит вернуться несколько раз. И матрицу следует искать вплоть до точного совпадения текста модели. Иногда разница в ревизии (распространяемой продавцами версии) может заключаться именно в матрице.

Инструкция по разбору

Проще всего инструкцию найти не на сайтах, а на YouTube. Там присутствует разборка почти всего, что может понадобиться пользователю. Да и видео инструкция воспринимается намного лучше. Чтобы точно найти требующийся гайд, можно использовать запросы:

• разборка ноутбука %модель;
• %модель disassembly;
• %модель full disassembly.

Вместо «%модель» следует вводить модель своего ноутбука. Не стоит бояться англоязычных видео. Нам в них требуется только видеоряд, а так: хоть на китайском, лишь бы всё было видно.

Процедура замены

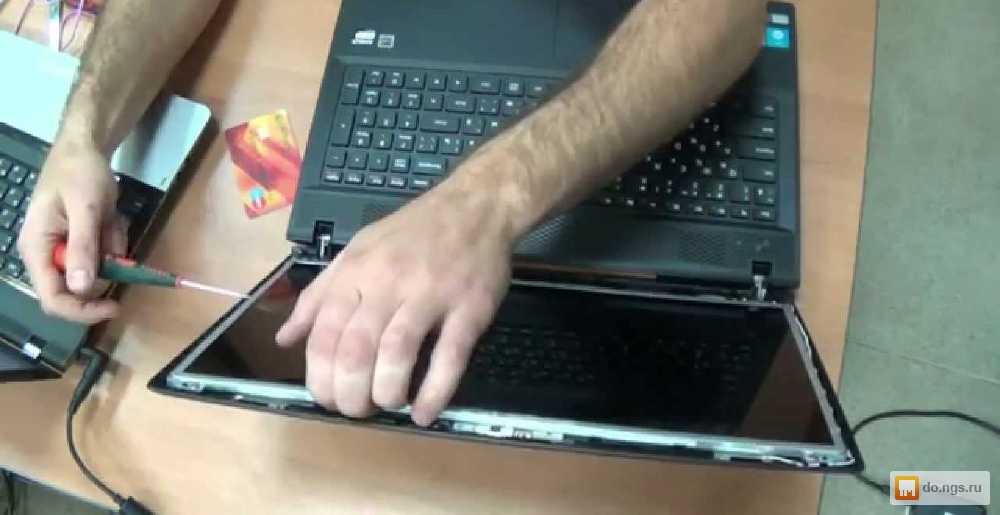

Следуем инструкции из YouTube. Разбираем ноутбук до отсоединения верхней части от нижней. Не торопимся снимать элементы, особенно если они туго идут.

Главным принципом разборки является «ничего не срывать». Пластиковая карточка позволит избежать лишних царапин при снятии пластиковых крышек.

При замене матрицы главное не повредить шлейфы. Намного сложнее снять рамку, чем заменить сам дисплей. Поэтому не стоит переживать и торопиться. Лучше подготовить на это пару часов времени

А ещё важно: не растерять болтики!

Как заменить матрицу ноутбука в домашних условиях?

Компьютеры так прочно вошли в нашу жизнь, что представить ее без этого полезного изобретения уже невозможно. Без компьютера не обходятся не только предприниматели, программисты и студенты, но и обычные люди. Наше время требует от нас особой динамичности, в любой момент нам может понадобится информация. Как раз в таких ситуациях нас выручает мобильный телефон и портативный компьютер, или ноутбук.

Такая вещица обойдется в кругленькую сумму, и неудивительно, что мы чаще и охотнее меняем мобильный телефон, а не компьютер. К тому же некоторых сразу отпугивает мысль о том, что в случае покупки нового ноута придется переносить всю информацию, все перенастраивать и привыкать к новой клавиатуре.

Ноутбуки служат нам верой и правдой, но все же иногда, к большому сожалению, выходят из строя. Сервисных центров, где можно починить ноутбук, имеется достаточно. Но если посмотреть на прайс-лист, то задумываешься – не проще ли купить новый компьютер? Стоит ли овчинка выделки?

Конечно, специалисты сервисных центров не рекомендуют самим ремонтировать ноутбук, особенно если в этих делах вы не разбираетесь, поскольку всегда бывает сложно починить компьютер именно после такого вмешательство неспециалиста.

Если же вы готовы взять на себя риск поэкспериментировать либо же у вас просто нет выхода, поскольку ремонт обойдется в копеечку или же у вас нет времени ждать починки, то поспешу вас обрадовать, некоторые неполадки вы можете устранить сами в домашних условиях, если будете следовать этой инструкции.

Самое «нежное» место портативного компьютера – его дисплей. Именно его очень легко разбить, если обращаться с ноутбуком неаккуратно. Конечно, вам вряд ли придет в голову бить по матрице отбойным молотком, а вот от случайностей никто не застрахован.

Представим, что в один неблагополучный день это случилось. И как назло – на починку нет денег, к тому же вам нужно срочно закончить курсовик, который вы как раз начали набирать, сдавать его нужно уже вот-вот, а если отправить компьютер в сервисный центр, то вы никак не успеваете! Но не будем паниковать, а попробуем сами заменить матрицу ноутбука.

Если на экране монитора вдруг исчезли горизонтальные и вертикальные полосы, то причина в поломке дешифратора матрицы и вероятнее всего – повреждение шлейфа.

Если же экран вашего монитора весь в ярких точках или битых пикселях, то вы при наличии гарантийного свидетельства можете рассчитывать на замену матрицы, но это при условии, что таких точек больше десяти и что это не было оговорено заранее компанией-производителем.

А вот когда матрица совершенно точно нуждается в замене, то это при наличии серьезных царапин и повреждений. В любом случае, замена матрицы дома обойдется дешевле, чем в сервисном центре и уж конечно дешевле, чем покупка нового ноута, да и времени займет от 15 до 30 минут.

А теперь давайте перейдем непосредственно к процедуре замены матрицы в домашних условиях.

1. Начнем с техники безопасности: перво-наперво обязательно нужно отключить питание ноубука от сети и отсоединить батарею. Батарея находится на нижней панели ноутбука – переворачиваем его и отсоединяем батарею.

3. Далее нужно открутить сами болты.

4. Помимо болтов, рамка удерживается защелками, нужно аккуратно ее отсоединить от монитора.

5. После того как вы снимите рамку, то увидите в нижней части под матрицей металлические крепления. На них также находятся болты, которые удерживают матрицу на крышке компьютера.

6. Когда вы отсоедините матрицу, обращайтесь с ней аккуратно, лучше производить все последующие манипуляции на мягкой ткани.

7. Теперь необходимо отсоединить все разъемы подключения питания и передачи данных. Это легко сделать, только нужно обязательно проверить, не осталось ли где приклеенных шлейфов.

8

Обратите внимание на то, что сама матрица удерживается на боковых болтах крепления ноутбука, которых может быть от четырех до восьми в зависимости от модели

Итак, мы сняли матрицу. Теперь нужно повторить те же самые действия в обратном порядке, но уже с новой матрицей.

1. Вы устанавливаете новую матрицу на место старой. 2. Вы заново подключаете все разъемы подключения питания и передачи данных. 3. Вы закрепляете все болты, надеваете резиновые заглушки. 4. Теперь можно подключить батарею и включить ноутбук в сеть.

Дело сделано! Включаем ноутбук и проверяем, как работает новая матрица.

Теперь к вам будут обращаться за помощью друзья и знакомые, и кто знает, быть может, вы так набьете руку на смене матриц, что решите открыть свой бизнес. Почему бы и нет? Ведь лучше менять чужие матрицы и зарабатывать на этом деньги, чем ломать свои и тратиться на ремонт. Удачи!

Перегрев ноутбука

Если на ноутбуке гаснет экран во время работы, то, вероятнее всего, вы столкнулись с перегревом оборудования. В первую очередь следует проверить температуру видеокарты. Используйте для этого бесплатную утилиту Speccy.

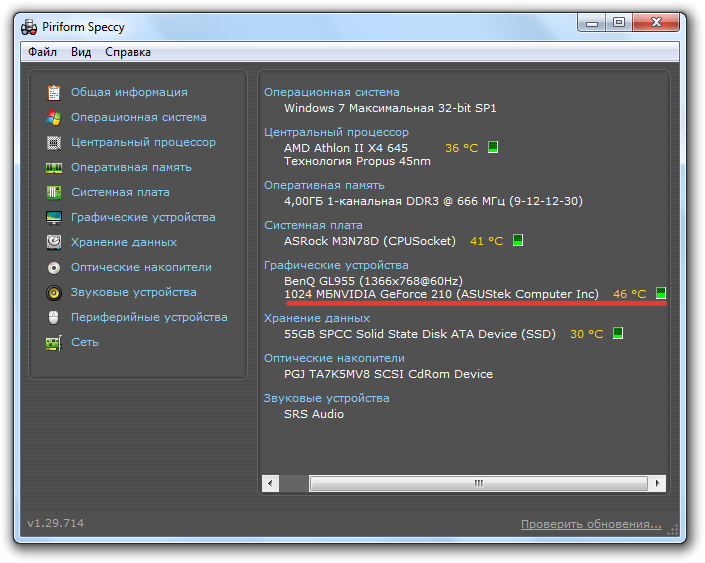

Если вы видите, что у видеокарты слишком высокая температура (посмотреть максимально допустимое значение можно в спецификации на сайте производителя), то следует проверить систему охлаждения ноутбука. Иногда достаточно просто почистить систему охлаждения, но если мощности установленных кулеров не хватает, то попробуйте использовать охлаждающую подставку или установить более мощные вентиляторы.

Если разбит экран ноутбука

Трещина на экране ноутбука

Что можно сделать с расколовшимся экраном ноутбука? Существует ли иной путь, кроме замены испорченного экрана?

Представьте, что вы увидели трещину на экране своего ноутбука – кошмарная ситуация, не правда ли? Это то, чего вы всегда боялись, и вот, опасения оправдались. Пожалуй, из всех проблем, которые могут случиться с дисплеем ноутбука, трещина – это наихудший вариант. И теперь вы сидите и смотрите на некогда красивую и гладкую поверхность экрана, ужасно изуродованную трещиной, и задаетесь вопросом, что же предпринять. Если предположить, что дисплей не подлежит восстановлению, то у вас есть только два пути. Вы либо покупаете новый ноутбук, либо заменяете экран. В этой статье мы намерены помочь вам принять оптимальное решение, как поступить в ситуации с треснувшим экраном ноутбука.

Ситуация, когда при включении экран ноутбука черный, может быть устранена посредством ремонта электронной части матрицы или видеокарты. Однако расколотый экран нуждается в замене. И в этом деле существует своя неопределенность – готовы ли вы выложить деньги за восстановление экрана, или же за его замену. При этом первое, что нужно проверить – это действует ли еще гарантия производителя ноутбука, имеете ли вы право на покрытие ущерба и можете ли воспользоваться заменой.

Окончательное решение вы, конечно же, сможете принять только исходя из вашей платежеспособности. Позвольте привести вам ориентировочную стоимость ремонта треснувших дисплеев. Это поможет вам определить, имеет ли смысл действительно приобретать новый экран для ноутбука.

Стоимость замены матрицы ноутбука

Если на дисплее появилась трещина – это еще не означает, что вашему ноутбуку пришел конец. Первым делом свяжитесь с сервисным центром или производителем ноутбука. Поинтересуйтесь, не согласятся ли они возместить расходы на замену экрана. Если срок гарантии уже истек или она не покрывает затрат, выясните, во сколько обойдется установка нового дисплея. Сам жидкокристаллический или светодиодный экран обойдется вам более чем в 200-500 долларов, плюс к этой сумме еще добавится стоимость замены.

Цена полностью зависит от марки портативного компьютера. Если это Macbook, то стоимость нового экрана может оказаться еще более высокой. Часто она оказывается соизмеримой с ценой нового ноутбука. Здравый смысл подсказывает, что проще всего будет продать ноутбук на запчасти за те деньги, которые за него согласятся дать, и приобрести новый. Однако существует и другой вариант.

Вместо того, чтобы покупать новый дисплей, вы можете поискать в местных компьютерных магазинах или на интернет-аукционах типа eBay бывший в употреблении экран, подходящий к модели вашего ноутбука по техническим параметрам. Достать такой старый экран вполне реально, и стоить он будет от ста долларов. После этого вы сможете либо сами осуществить операцию по замене поврежденного экрана, либо возложить эту миссию на плечи профессиональных техников по ремонту компьютеров И для этой цели совсем необязательно обращаться именно в сервисный центр завода-производителя, это вполне по силам любому грамотному компьютерному мастеру. Это еще больше сэкономит ваши расходы.

Существуют различные блоги, в которых подробно описывается технология замены экрана ноутбука. Компьютерный техник может запросить за эту работу от 50 до 100 долларов. Таким образом, общая стоимость замены, включая покупку подержанного экрана, обойдется вам примерно в 300 долларов, если не больше. Экономические расчеты могут показать, что приобретение нового ноутбука будет наилучшим выходом! Все зависит от стоимости нового ноутбука!

Надеемся, что приведенные выше формулы расчета стоимости ремонта помогут вам принять оптимальное решение для вашей ситуации. Если стоимость замены экрана превышает стоимость самого экрана, то смысла в попытках его отремонтировать, наверняка нет, поэтому проще будет купить новый ноутбук. Однако если вам удастся найти подходящий подержанный дисплей, то вы можете попытаться установить его самостоятельно.

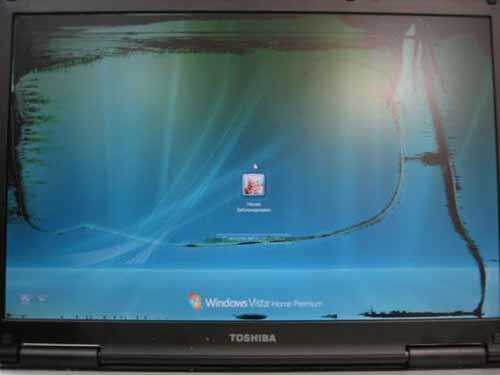

Основные дефекты матрицы и причины возникновения

Дефекты матрицы прекрасно видно визуально и только в редких случаях они могут произойти из-за программных ошибок. В подавляющем числе случаев экран не функционирует благодаря повреждениям полученным по причине неаккуратности эксплуатации. К ним относят следующие типы дефектов:

Примечание: Чтобы узнать механическая или программная причина отказа экрана, можно поступить следующим образом: с помощью HDMI кабеля подсоединить ноутбук к любому современному телевизору или монитору. Если при включении компьютера он не проецирует изображение на телевизор, значит дефект программный и матрица компьютера не требует замены.

Самостоятельная замена экрана на ноутбуке ASUS X55A

В этом руководстве мы продемонстрируем, как самостоятельно заменить неисправную ЖК-матрицу на ноутбуке Asus X55A.

В моём случае, ноутбук уронили и на экране появились трещины.

Вся процедура замены LCD матрицы займёт примерно около 20-30 минут.

ВНИМАНИЕ!! Прежде чем начать, нужно убедиться, что ноутбук выключен!

Этап первый.

Выключаем ноутбук, разблокируем фиксаторы и открываем замки, удерживающие батарею. Далее отсоединяем аккумуляторную батарею от ноутбука.Отсоединять АКБ надо всегда пори любой операции с ноутбуком. Надо взять это за правило и делать этот пункт в первую очередь.

У меня был печальный опыт короткого замыкания по моей вине, который привёл к полной неработоспособности ноутбука клиента. И при этом надо было только поменять модуль памяти. Так что лучше учитесь на чужих ошибках, а не на своих!!

Этап второй.

 Открыв ноутбук, находим два винта, удерживающие лицевую панель жидкокристаллического экрана. Они располагаются в нижних углах дисплея, левом и правом соответственно, и прикрыты декоративными пластиковыми заглушками придающими более эстетический вид ноутбуку и маскирующие шляпки саморезов.

Этап третий.

Берём любой острый предмет, например ножик, и поддев за край, как изображено на фотографии расположенной под текстом, снимаем пластмассовые крышки, закрывающие нам доступ к винтам.

Откручиваем обыкновенной крестовой отвёрткой фиксирующие винты. Эти винты крепят лицевую панель к дисплею экрана в сборе.

Этап четвёртый.

 На данном этапе нам нужно отсоединить лицевую панель от задней крышки дисплея.

Для этой процедуры можно использовать любой тонкий кусочек пластмассы. Мы для этого используем обыкновенный медиатор. Протолкнув медиатор в щель, пройдём им со всех сторон дисплея отсоединив таким образом панель.

Этап пятый.

 Разделив панель с задней крышкой медиатором, продолжим дальше аккуратно отсоединять её пальцами. Отделяя, панель необходимо слегка покачивать из стороны в сторону, чтобы освободиться от скрытых удерживающих защёлок. При этом нужно быть достаточно внимательным, чтоб не сломать фиксаторы.

Этап шестой.

 Отсоединяем переднюю, декоративную панель, с логотипом производителя ASUS, от экрана ноутбука Вот мы и добрались до ЖК-матрицы. Насколько же просто и легко разбирать экраны, изготовленные не по современной технологии Retina, как например в Эпл, где разобрать неполучится, не сломав экран, и в случае поломки меняется целиком.

Этап седьмой.

 Убрав лицевую панель, нам открывается доступ к двум винтам, со стандартными шлицами под крестовую отвёртку, крепящим жидкокристаллическую матрицу к задней крышке дисплея ноутбука и располагающихся по углам сверху. На фотографии они обведены красными кружочками. Откручиваем их, освобождая матрицу от креплений.

Этап восьмой.

 Осторожно отделяем LCD панель от задней крышки экрана и помещаем её лицевой стороной вниз, на клавиатуру ноутбука. Необходимо быть внимательным, так как матрица прикреплена проводами, хотя они и не такие уж тонкие и хрупкие, но всё таки нужно быть аккуратным и постараться их не повредить

Этап девятый.

 Теперь можно получить доступ к обратной стороне матрицы и отсоединить подключённый к ней провод.

Благодаря таким нехитрым манипуляциям, мы практически сняли жидко-кристаллическую панель. На это у нас ушло, примерно, что-то около 5-7 минут. Переходим к следующему этапу нашего ремонта…

Этап десятый.

Чтобы отключить кабель от LCD панели необходимо удалить липкую ленту, закрепляющую соединение.

Убрав скотч, мы без проблем сможем легко отсоединить шлейф проводов, таким образом полностью отсоединив матрицу от экрана ноутбука. На фото, расположенной под текстом, жёлтой стрелкой обозначено место крепление кабеля.

Этап одиннадцатый.

 Вот и заключительный этап нашего самостоятельного ремонта. На данном этапе мы убираем неисправную жидкокристаллическую матрицу и заменяем её на новую исправную. Для этого вам будет необходимо завести кронштейны к верхним, правым и левым углам соответственно, нового экрана.

Заключение.

 В завершение, хочется отметить, что для замены неисправной матрицы, вам вероятно понадобится название модели, для приобретения новой. Серийный номер находится на задней части панели.

Как пример, в моём ноутбуке Asus X55A, стоял серийный номер матрицы: B156XTN02.2

Заменяем экран и собираем всё в обратном порядке.

Что такое ЖК-матрица

Матрица является основной деталью ЖК-монитора, формирующей картинку. Элемент выполняется в виде двух стеклянных пластин с тонким слоем жидких кристаллов. Каждая ячейка из массива пикселей может менять расположение при воздействии напряжения. Пиксель состоит из субпикселей — синего, красного и зеленого, которые выстраиваются в конкретном порядке и пропускают потоки света.

Матрица ЖК-телевизора

Интересно знать! Увидеть жидкие кристаллы можно невооруженным глазом. Достаточно посмотреть на дисплей с близкого расстояния — точки разных цветов визуализируются четко.

Виды ЖК-матриц

На российском рынке представлены телевизоры с двумя типами ЖК-матриц:

• TN и TN + film. Кристаллы без воздействия напряжения располагаются по горизонтали под углом. Спиралевидное расположение точек объясняет неоднородность картинки, если смотреть на экран по вертикали. ТВ с матрицами TN + film стоят недорого, отличаются скоростью отклика;
• IPS-матрица. Кристаллы монитора тонкопленочного экрана размещаются параллельно друг другу и не поворачиваются, если нет напряжения. Энергоемкость дисплея обуславливает небольшую скорость отклика — IPS долго вращает кристаллический массив.

  Сравнение экранов TN и IPS

Совет! Для просмотра фильмов со спецэффектами и быстрых видеозаписей остановитесь на матрицах TN + film.

НОВОСТИ ТЕХНОЛОГИЙ

Основное преимущество ноутбука — это его мобильность, но это же и серьезный недостаток. Падение или удар во время транспортировки и вот уже владелец с сожалением смотрит на разбитый экран. Однако, как показала практика, замена LCD матрицы в домашних условиях довольно несложная процедура. В качестве подопытного образца выступил ноутбук Toshiba с разбитым экраном.

Первый шаг это обязательное отключения питания ноутбука от сети и от батареи.

Сдвигаем защелки аккумуляторной батареи и отсоединяем батарею.

Под резиновыми заглушками находятся болты, которые удерживают рамку. Заглушки приклеены и их необходимо аккуратно извлечь.

Болты откручиваются обычной отверткой.

Рамка удерживается также защелками, поэтому с помощью отвертки необходимо аккуратно отсоединить рамку.

Ноутбук со снятой рамкой выглядит так:

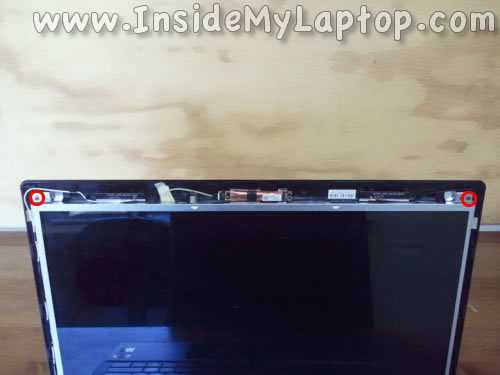

Теперь необходимо открутить следующие два болта удерживающих матрицу на креплениях крышки ноутбука.

Рекомендуется положить мягкую ткань, на которую будет уложена матрица.

Следующим шагом, необходимо отсоединить разъемы подключения питания и передачи данных. Разъемы отсоединяются легко, только внимательно проверить, не осталось ли приклеенных шлейфов.

Результат представлен ниже:

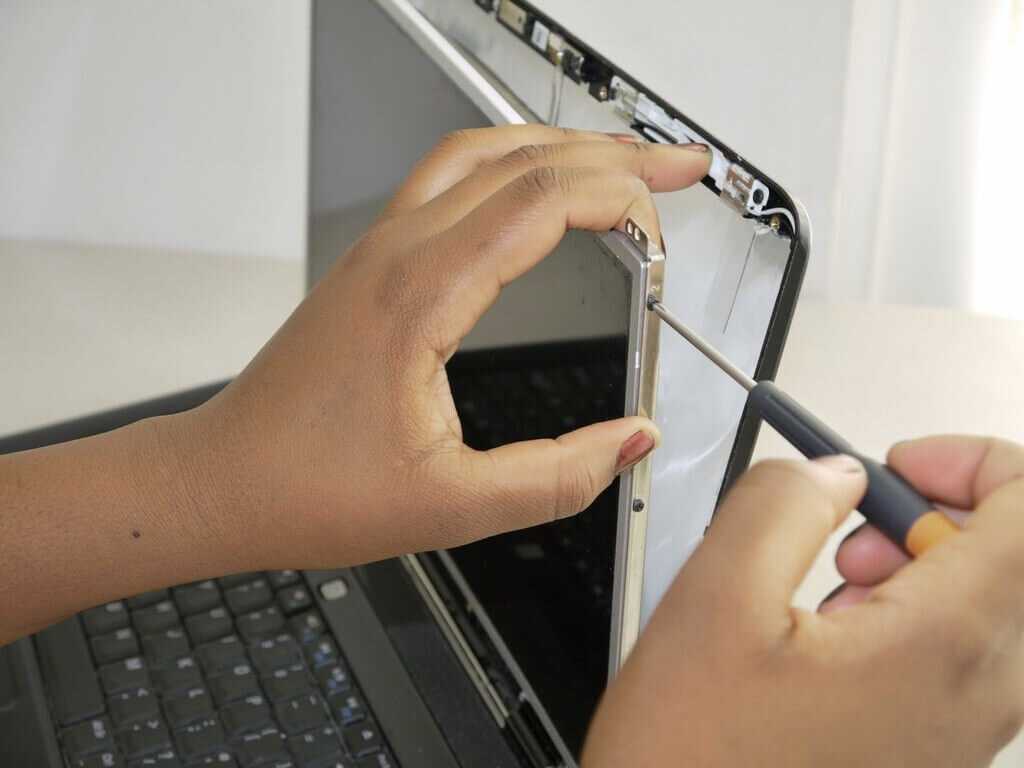

Сама матрица удерживается на боковых болтах крепления ноутбука. Их может быть от 4 до 8.

На этом процесс снятия ЖК матрицы завершен.

Теперь необходимо проделать все операции в обратном порядке.

Желаем удачи!

Примечание: Все материалы представленные в данной статье являются ознакомительными. Приступая к замене матрицы, вы лишаетесь гарантии производителя. Автор не несет ответственности за возможные проблемы и поломки! Также могут быть отличия в сборке ноутбука у различных производителей. Если же представленные манипуляции вам кажутся слишком сложными, то рекомендуем обратиться в сервисный центр по ремонту ноутбуков.

Что лучше, продать монитор или починить?

Итак, относим монитор в сервисный центр и слушаем, что скажет мастер. Очень часто бывает, что легче купить новый монитор, чем ремонтировать старый. Как я уже сказал, это зависит от размера монитора, и его брэнда. Если монитор новый, и его починка стоит раза в два дешевле, чем приобретение нового монитора, то лучше починить монитор.

Внимание: если вы решили починить монитор, будьте внимательны. Лучше отнести монитор в Сервисный Центр, чем к частному мастеру

Часть мастеров может навязать вам приобретений ненужных деталей. Обычно мастера сразу замечают, разбираетесь вы в компьютерной технике, или нет. Поэтому, если у вас есть друг, который разбирается в компьютерах, я бы посоветовал взять его с собой, чтобы мастер не завысил цену и не навязал вам ненужные детали.

Если же монитор старый, то я бы вам посоветовал купить новый. Разбитый же можно продать на запчасти, если вы его повредили не слишком сильно. При этом, продать можно его в том же сервисном центре, куда вы обратились (разумеется, на запчасти). Или дать объявление о продаже на сайтах, вроде Avito.

В этом случае в объявлении нужно точно описать, что именно поломано в мониторе, чтобы не вводить покупателей в заблуждение. Таким способом вы сэкономите немного денег.

Кроме этого, на том же Avito можно найти подержанный монитор в хорошем качестве, если для вас дорого приобретать новый. Или купить подержанный телевизор с подходящими входами, и подсоединить его к системному блоку.

Почему ломаются матрицы?

Естественно, компьютер требует бережного отношения к себе. Но досадные случайности всегда имеют место быть. Так, например, оставив на клавиатуре карандаш (нередко случается), можно при закрытии крышки просто раздавить матрицу. И это только один из примеров беспечного отношения к технике.

Так же случается, что дисплеи перестают работать по чисто техническим причинам. Рассмотрим самые распространенные из них. Например, если картинка становится почти незаметной, или пропадает совсем, это говорит о выходе из строя системы подсветки. В нее входит сама лампа подсветки и инвертор, который подает на нее питающее напряжение.

А появление на дисплее вертикальных / горизонтальных полос свидетельствует о неисправном дешифраторе, или нарушении исправности соединительного шлейфа. Так же на матрице могут появиться точки (битые пиксели), которые при достаточном их количестве сильно мешают восприятию видеоинформации.

Стоит ли менять матрицу самостоятельно?

Все плохое, как всегда, случается совершенно неожиданно. Ноутбуки тоже (практическая закономерность!) ломаются в самый неподходящий момент. Часто бывает так, что требуется рабочий компьютер, а обращение в сервисный центр предполагает не только затраты, но и несколько дней томительного ожидания.

В этом случае есть смыл отремонтировать свой лэптоп самостоятельно. Так можно поступить, если есть некоторые базовые знания устройства ноутбуков и навыки работы отверткой (читай прямые руки) и другим инструментом. Такой подход поможет получить отремонтированный ноутбук и продолжить запланированную работу над своим проектом при минимуме затрат и времени.

Это лучший вариант в том случае, если нет нужной суммы на ремонт и (или) времени.

Шаг 4 — подключите новую матрицу

Теперь остается лишь установить новую матрицу. Сначала отогните металлические рейки от корпуса дисплейного модуля примерно так, как показано на следующей фотографии:

Поместите матрицу между рейками и зафиксируйте ее с боковых сторон при помощи винтов. После этого можно будет подключить соединительный шлейф и продолжить сборку дисплейного модуля. Но до того мы рекомендуем проверить установленную новую матрицу на работоспособность

Сделать это несложно — осторожно установите аккумулятор в ноутбук, а затем нажмите на кнопку питания. Матрица все это время должна быть прикручена только к металлическим направляющим

Если дисплей прошел проверку на работоспособность, выключите ноутбук, извлеките из него аккумулятор и продолжите сборку дисплейного модуля. На этом процедура замены матрицы окончена.
